je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Page 1 sur 3 1, 2, 3  Suivant

Aller en bas

EN COURS je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par 250gto le Jeu 16 Avr 2015 - 19:23

bonsoir a tous , je vous presente mon montage encours du moment (en general, je n'en fait qu'un a la fois), montage commence il y a un peu plus de 2 semaines ....

mon idee de depart est tres souvent une phot trouvee sur le net , pour ce dio, cela a ete celle ci



je vais rajouter , outre la loco, 2 vehicules, 1 allemand en partie detruit (airfix), et un char de la 2° db (heller), et quelques figs de gi's

je vous propose donc un chti resume..

je vous presente la bete, bon elle a du plomb dans l'aile , mais bon cela va s'arranger ...





pour bien prouver qu'il s'agit d'une loco de train elec , voici l'interieur



train elec , mais pas trop mal detaille



le tender avec son charbon moule, il ne restera certainement pas comme ca ..



une vue du systeme de propulsion casse , tout sera revu bien sur ..



quelques details comme la cheminee cassee elle aussi ....





voila pour la machine , plutot que de coller 2 carreaux de fayence ensemble, pour arriver a la bonne taille , je vais directement partir sur du placo...



placo sur lequel j'ai trace mon futur pont ....largeur 5 cm, ma loco faisant 3.5 , cela me laisse un peu de marge pour ne pas que ce soit trop serre..



j'ai ensuite trace mes piiers 3cm sur 5 et espace de 10..



voici ce que ca donne..



vient ensuite le tracage du futur decor..



j'ai a l'aide d'un cutter , suivi le trace de la route , operation necessaire pour la suite, qui est l'enlevement de la couche de papier sans toucher au reste ....

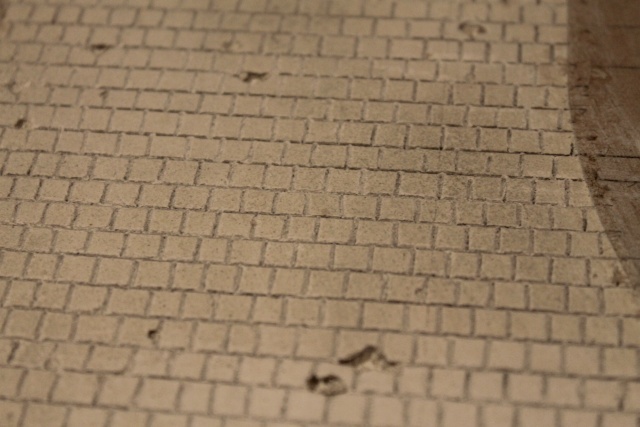

je vous passe l'etape du poncage pour rattraper la difference de niveau que l'on voit, difference due au profil du placo, c'est là que l'on fait les bandes normalement , et on passe a la premiere etape du gravage , un peu long et fastidieux , mais necessaire ..





a ce stade c'est encore trop regulier , alors une 2° passe est necessaire , en cassant un peu les angles et rognant d'ici de là certains paves ..



j'ai ensuite passe un bon vieux jus de noir , a la gouache





voila pour ce soir, je vais laisser secher le placo , car entre l'eau (pour oter le papier) et le jus , il est devenu friable, donc reprise demain normalement , pour tout vous dire , cela m'a demande 3 heures en tout et pour tout pour en etre là.......


2° maj

la suite avec le montage du pont , que dis-je , du viaduc... Very Happy

on commence par le tracage et la decoupes des arches



faut y aller doucement , suivant la qualite du placo, il se peut qu'il y est des bulles d'air, si on tombe dessus , c'est la casse assuree, c'est pour ca que quand je decoupe ce materiaux je garde les couches de papier



pour ne pas avoir a remplir entre les arches, j'ai decide d'en faire 3.... Razz



j'enleve maintenant le papier , les 2 cotes sur l'arche qui va venir au millieu, et que d'un cote pour l'autre cote du sandwich, pour ce faire il faut se mettre sur une surface bien plane, sinon on risque de faire forcer le placo, et ce sera la fissure ou la casse..puis je les colle ensemble a la colle blanche



pendant ce temps je decolle le papier de la derniere arche , et une fois la colle prise , je la colle, et apres, quelques coups de rape pour egaliser les 3 ensembles , j'obtiens mon pont....j'ai quand meme reussi a peter une arche (celle de gauche)en faisant une mauvaise manip, pour dire que cela reste fragile meme en 3 epaisseurs , là , il faut separer doucement les 2 morceaux, enduire de colle blanche , et remettre en place





et histoire de se faire une idee de la suite , j'ai pose la loco dessus..



mes 3 epaisseurs sont un peu juste tout de meme, ce "manque" sera compenser par la rea des 2 cotes de la voie ...





voili voilou, c'est tout pour ce soir, je laisse bien resecher le placo qui a bien ete mouille avec l'enlevement du papier ......


3° maj


j'ai donc fait des renforts de piliers, non pas que les miens etaient faibles, mais juste pour donner du relief et coller a la realite de celui qui est en photo au debut de ce wip



toujours en placo bien entendu



debut du tracage en vue de la gravure



etape de gravure qui n'a rien de passionnant , mais au bout d'un certain temps on obtiens ca





et l'autre cote

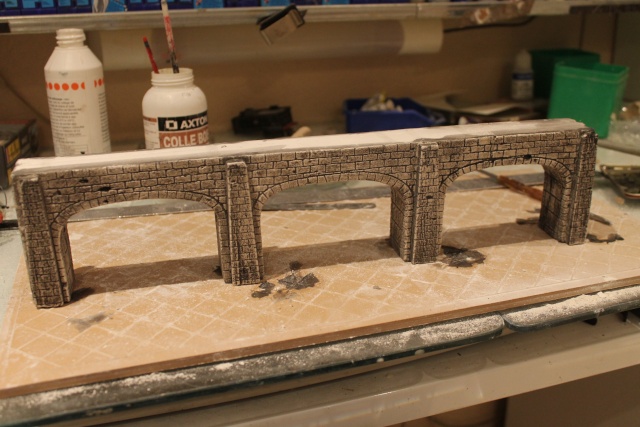

j'ai juste passer un jus noir , pour la photo (et le debut de la patine ), voila il me reste la tablier , j'ai bien une idee pour le faire , mais ca va etre chaud et me promet quelques gouttes de sueur , je vous tiens au courant des que je l'attaque ....


4° maj

mes parapets sur le tablier sont fait, j'ai comme prevu serre les fesses, faire des bandes de 1 cm sur 1.3, couper en 2 ces bandes , les poncer pour les affiner , les coller et graver, sans faire de casse , ca a ete du sport , mais c'est fait





je suis passe ensuite a la confection de mes 2 collines , a base de polystirene



une fois dessiner, couper ajuster , voici ce que cela donne..





le tout a ete recouvert de pq et de colle blanche pour uniformiser les surfaces et boucher les espaces entre les piles du pont et le styrene





j'ai aussi passe un coup de colle blanche le long de mes parapets, la surface de 1 mm etant trop juste pour aasurer une solidite correcte, cela devrait me renforcer tout ca

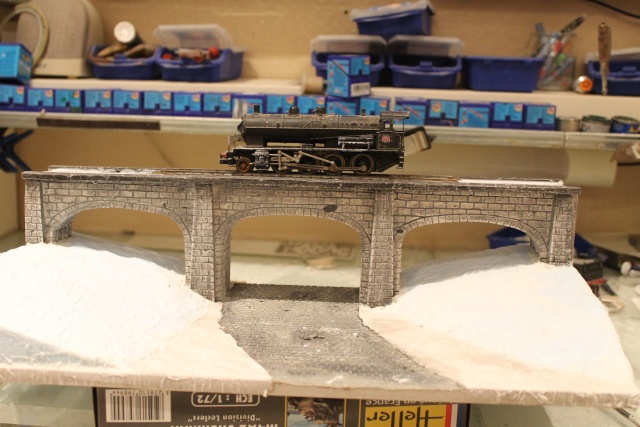

et pour finir , prises de vues avec la loco en place..





maintenant faut attendre que tout cela seche , je pourrais ensuite attaquer la demolition du pont Razz Razz , je vais le faire de suite car la poussiere que cela va engendrer risquerait de me pourrir le reste .....

5° maj

bon v'la la suite avec la destruction partielle de ce que je m'em......de a faire depuis une semaine Razz

je commence par delimiter en gros la zone de travaux, ce qui va me permettre d'oter un defaut du placo



premiere opé, je casse le parapet



puis a l'aide d'un tournevis plat, je creuse le pont en profondeur



une fois fait je passe un jus de suite sur la zone , juste par capilarite car je tiens a garder l'aspect poussiereux





j'ai bien sur garder les gravats



j'ai ensuite empoussiere mes pavets , surtout les joints , comme je represente une tite route de campagne, de plus entoure de colline, j'imagine bien que les eaux de ruiselement pourrissent un peu la route

je colle ensuite mes gravats , pour l'instant juste sur la route , je deborderais un peu sur les bas cotes des qu'ils seront fait





petit travail sur la voie , les traverse sont peintes en brun fonce, les cotes des rails en marron, pour simuler la rouille, et la bande de roulement a ete poncee, le frottement des roues lustrant le metal a force des passages successifs, (desole mais pas evident a prendre en photos)





j'ai zappe de prendre des photos des etapes suivantes , emporte par mon elan  Wink

j'ai decoupe un des rails, les ai tordu copieusement , pose mon ballast, et ajoute des poteaux









et com dab, la derniere avec la loco..




6° maj


la loco en a pris un grand coup...les tubulures sont refaites...





une photo avec l'appret tout juste passe permet de se rendre mieux compte



du coup le chassis y a eu droit aussi



et comme je l'ai dit plus haut dans le wip, je ne voulais pas la refaire en noir, la voici donc dans sa nouvelle livree





voici le modele qui m'a servi d'inspiration



le tender avec son faux charbon



j'ai tout decoupe, ponce, le tout au dremel, et mis de la cp a la place du trou



j'ai aussi creer un reservoir sur la trappe a charbon





entre temps le reste du tender a ete peint , le dessus remis a sa place , et j'ai colle de la litiere a chat pour imiter le charbon , cela fait plus realiste que le plastique moule d'origine







j'ai rajoute les vitrages, peint le charbon en noir anthracite, voici ce que ca donne



le chassis est peint en noir , les roues repeintes egalement ainsi que les parties de l'embielage







et pour finir quelques vues de la mise en situation sur le pont









voila ou j'en suis a ce jour, perso suis pas trop mecontent de la tournure que cela prend, qu'en pensez vous ??


Dernière édition par 250gto le Sam 9 Mai 2015 - 15:33, édité 1 fois
avatar
250gto
Expert
Expert

Masculin
Messages : 383
Date d'inscription : 16/04/2015
Age : 49
Localisation : angouleme (16)

http://dioramas.forumactif.org/

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par Tiger60 le Jeu 16 Avr 2015 - 19:38

tu cartonnes

merci pour les explications !!!!

_________________________________________________________

avatar
Tiger60
Admin
Admin

Masculin
Messages : 16204
Date d'inscription : 19/02/2015
Age : 44
Localisation : PICARDIE - Oise (60)

http://heller-forever.forumactif.com

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par 250gto le Jeu 16 Avr 2015 - 19:59

merci laurent et de rien, c'est l'interet d'un forum..Very Happy
avatar
250gto
Expert
Expert

Masculin
Messages : 383
Date d'inscription : 16/04/2015
Age : 49
Localisation : angouleme (16)

http://dioramas.forumactif.org/

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par quigon jinn le Jeu 16 Avr 2015 - 22:49

Surprised super, très réaliste le pont demon6

et merci pour les explications, du grand art !
avatar
quigon jinn
Chef d'équipe
Chef d'équipe

Masculin
Messages : 1077
Date d'inscription : 28/02/2015
Age : 54
Localisation : Aveyron

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par pifoux le Ven 17 Avr 2015 - 1:19

WOUHAOUUUU ! Super ! Bravo
avatar
pifoux
Historien du Forum
Historien du Forum

Masculin
Messages : 2531
Date d'inscription : 20/02/2015
Age : 68
Localisation : montpellier

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par yann le Ven 17 Avr 2015 - 9:01

Je suis sur le c.l c'est magnifique. affraid

_________________________________________________________


Proverbe Breton: quand les mouettes ont pieds il est temps de viré....



http://marineminiature.e-monsite.com/



avatar
yann
Modérateur
Modérateur

Masculin
Messages : 2401
Date d'inscription : 19/02/2015
Age : 52
Localisation : Paris

http://marineminiature.e-monsite.com/

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par Tiger60 le Ven 17 Avr 2015 - 11:14

a quand un diorama aviation Smile

_________________________________________________________

avatar
Tiger60
Admin
Admin

Masculin
Messages : 16204
Date d'inscription : 19/02/2015
Age : 44
Localisation : PICARDIE - Oise (60)

http://heller-forever.forumactif.com

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par 250gto le Ven 17 Avr 2015 - 15:24

merci a tous Very Happy

laurent , j'en ai a peu pres 25 de faits, si je met tout d'un coup, je vas faire sauter l'hebergeur Very Happy Very Happy
avatar
250gto
Expert
Expert

Masculin
Messages : 383
Date d'inscription : 16/04/2015
Age : 49
Localisation : angouleme (16)

http://dioramas.forumactif.org/

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par Tiger60 le Ven 17 Avr 2015 - 15:35

aime

_________________________________________________________

avatar
Tiger60
Admin
Admin

Masculin
Messages : 16204
Date d'inscription : 19/02/2015
Age : 44
Localisation : PICARDIE - Oise (60)

http://heller-forever.forumactif.com

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par rapha21 le Sam 18 Avr 2015 - 15:23

magnifique !!!
avatar
rapha21
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 156
Date d'inscription : 23/02/2015
Age : 43
Localisation : nuits saint georges

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par artif-68 le Sam 18 Avr 2015 - 17:00

un vrai plaisir a te suivre, superbe comme d'habitude

_________________________________________________________
artif-68

" Au sein du Matériel jamais rien ne rompra la chaine, qui unit les fils qu'a Saint ELOI, Sainte BARBE confia "


http://artif-68.jimdo.com   mon site de maquettes   - maj:2018
 (blindes et autres mats 03)




avatar
artif-68
Modérateur
Modérateur

Masculin
Messages : 895
Date d'inscription : 20/02/2015
Age : 64
Localisation : Blodelsheim (alsace)

http://artif-68.jimdo.com

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par 250gto le Sam 18 Avr 2015 - 19:49

merci beaucoup a vous Very Happy
avatar
250gto
Expert
Expert

Masculin
Messages : 383
Date d'inscription : 16/04/2015
Age : 49
Localisation : angouleme (16)

http://dioramas.forumactif.org/

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par 250gto le Lun 20 Avr 2015 - 22:20

bon j'attaque le vehicule allemand , un bon vieux sd kf 222 tire de la boite airfix



bon je vais pas me contenter de le monter simplement , j'ai deja ouvert les 2 portes



et premiere pour moi a cette echelle, je vais employe une technique que l'on m'avait suggere au 24 pour faire des pneus creves, mais au 24 c'est de la gomme , au 72 du bon vieux plastoque, je fait un essai avec une roue sortie de la boite a rabiot



je sort le dremel et j'entaille mon pneu jusqu'a hauteur de la jante



on passe ensuite au dessus d'une flamme (y aller doucement , faut pas que ca crame non plus)



une fois ramolli , il faut ecarter les 2 bords avec une lame , puis recommencer l'operation chauffe, et appuyer le tout bien fortement





du coup j'ai decide de crever 3 pneus sur le vehicule





voila ce que cela donne du dessous



c'est pas le tout d'ouvrir les portes, mais va falloir que je meuble l'interieur , j'ai donc pris un peu de rodo , 2 bouts de fils elec, et je me retrouve avec mon siege conducteur



voila c'est tout pour ce soir, le vehicule est parti a la peinture, pas touche jusqu'a demain soir et un sechage complet pour la suite ......a vos coms ...
avatar
250gto
Expert
Expert

Masculin
Messages : 383
Date d'inscription : 16/04/2015
Age : 49
Localisation : angouleme (16)

http://dioramas.forumactif.org/

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par Petit Bn le Mar 21 Avr 2015 - 7:00

Tu ne serai pas mieux de faire tes crevaisons avec une lame chauffée ,qu'à la flamme direct ?Histoire de mieux contrôlé la fonte du plastique ....en tous cas encore un tuto simple mais qui donne tout son effet !

Hâte de voir la suite !
avatar
Petit Bn
Chef d'équipe
Chef d'équipe

Masculin
Messages : 1162
Date d'inscription : 20/02/2015
Age : 47
Localisation : Normandie 76

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par david lacroix le Mar 21 Avr 2015 - 19:49

je suis baba du travail fournis

david lacroix
Apprenti Heller-Forever
Apprenti Heller-Forever

Masculin
Messages : 44
Date d'inscription : 20/02/2015

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par Lucky the Kit le Mer 22 Avr 2015 - 13:24

ben mon vieux, quel talent et quelle précision, vivement la suite !! tu cartonnes

Lucky the Kit
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 90
Date d'inscription : 06/03/2015
Age : 59
Localisation : NORD

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par 250gto le Mer 22 Avr 2015 - 18:26

merci beaucoup.. Very Happy

oui pteit bn, ca peut se faire comme tu le dis aussi , y a pas de contre indication je pense, c'est que cela m'est venu comme ca .. Very Happy
avatar
250gto
Expert
Expert

Masculin
Messages : 383
Date d'inscription : 16/04/2015
Age : 49
Localisation : angouleme (16)

http://dioramas.forumactif.org/

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par pifoux le Jeu 23 Avr 2015 - 11:33

Joli, très joli
avatar
pifoux
Historien du Forum
Historien du Forum

Masculin
Messages : 2531
Date d'inscription : 20/02/2015
Age : 68
Localisation : montpellier

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par 250gto le Jeu 23 Avr 2015 - 23:52

merci pifoux...

suite et fin du sdkf, il a ete peint et le siege mis en place



bon on ne le verra plus par la suite, ou que tres peu





et le voici fini et partie aux pastels





j'ai rajoute quelques accessoires maison, tels les nourrisses et le crick









et le voici en place a sa future place (pour le moment)





et ce soir j'ai attaque le sherman ....un heller Very Happy Very Happy







il recevra pas mal de modifs par la suite , voila c'est tout pour ce soir , a vos coms ...
avatar
250gto
Expert
Expert

Masculin
Messages : 383
Date d'inscription : 16/04/2015
Age : 49
Localisation : angouleme (16)

http://dioramas.forumactif.org/

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par fouga53 le Ven 24 Avr 2015 - 6:30

Et bien Shocked je prends le post en cours , c'est du sacré boulot , bravo clap1 demon6

fouga53
Chef d'équipe
Chef d'équipe

Masculin
Messages : 1021
Date d'inscription : 20/02/2015
Age : 65
Localisation : Saint Arnac - 66220

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par VMD-25 le Ven 24 Avr 2015 - 10:32

tu cartonnes

_________________________________________________________


HELLER de l'année



           .
avatar
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 8108
Date d'inscription : 19/02/2015
Age : 47
Localisation : Besançon

http://heller-forever.forumactif.com/

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par 250gto le Dim 26 Avr 2015 - 17:41

merci vmd Very Happy

la suite du sherman

avec la peinture complete



et le debut des ameliorations, avec la rea d'un cable et de manilles





j'ai aussi creer une plateforme a l'arriere du char



ou j'ai positionne des jerricans et un bidon



j'ai rajoute des petites caisses en bois





et j'ai pose les decals







tout ca va bien secher tranquilou, et je pourrais faire la patine et la pose des derniers accessoires...
avatar
250gto
Expert
Expert

Masculin
Messages : 383
Date d'inscription : 16/04/2015
Age : 49
Localisation : angouleme (16)

http://dioramas.forumactif.org/

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par VMD-25 le Dim 26 Avr 2015 - 20:46

Super le Sherman !!!

Et le reste aussi d’ailleurs!!!

Marc

_________________________________________________________


HELLER de l'année



           .
avatar
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 8108
Date d'inscription : 19/02/2015
Age : 47
Localisation : Besançon

http://heller-forever.forumactif.com/

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par 250gto le Dim 26 Avr 2015 - 21:25

merci marc Very Happy
avatar
250gto
Expert
Expert

Masculin
Messages : 383
Date d'inscription : 16/04/2015
Age : 49
Localisation : angouleme (16)

http://dioramas.forumactif.org/

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par 250gto le Sam 2 Mai 2015 - 17:37

suite et fin du sherman, avec l'ajout des dernieres pieces des figs et de la patine









quelques vues sur les details









et la derniere com dab sur le decor



a vos coms ...
avatar
250gto
Expert
Expert

Masculin
Messages : 383
Date d'inscription : 16/04/2015
Age : 49
Localisation : angouleme (16)

http://dioramas.forumactif.org/

Revenir en haut Aller en bas

EN COURS Re: je l'ai intitule "sabotachhhe" echelle 1/72 et 87

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
