[1/72] Dassault Mirage 2000.01 Prototype de 1978.

Page 2 sur 2 Précédent  1, 2

Aller en bas

EN COURS Re: [1/72] Dassault Mirage 2000.01 Prototype de 1978.

Message par Kurogane le Lun 11 Juin 2018 - 22:11

Allez, on continue...

6/ Entrées d'air (suite et fin) :

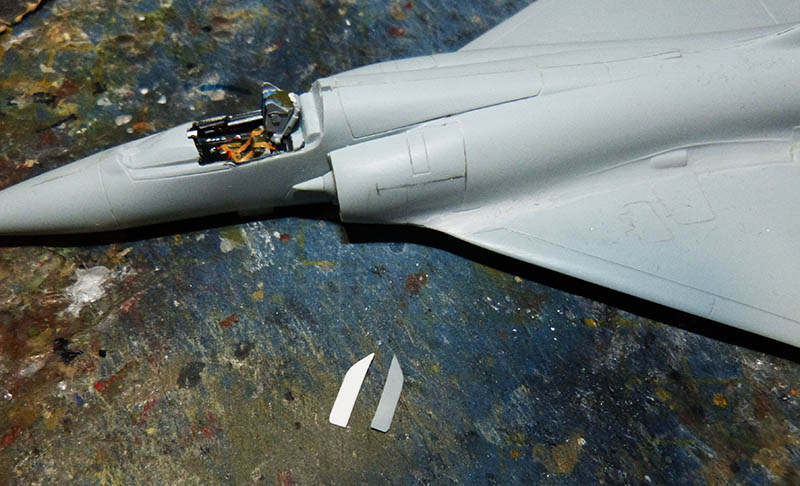

Les jointures des entrées d'air sont poncées avec soin. Il est préférable de supprimer pour le moment les petits ailerons qui seront refaits par la suite avec de la carte plastique plus fine.


7/ Peinture cockpit (suite et fin):
Le cockpit est terminé côté siège et harnais.
Avant de refermer le fuselage, il faut compléter le cloisonnement dans le puits du train avant avec du profilé carré collé en oblique en suivant les formes de la cuve du bloc cockpit.






8/ Fermeture fuselage :

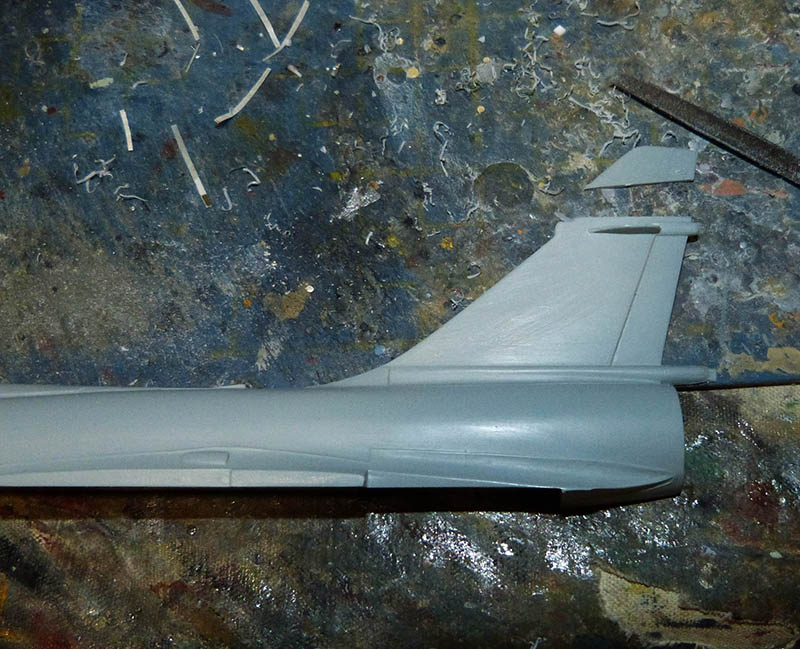

Le demi fuselage gauche qui comporte toute la dérive est scié au dessus des petits ailerons... il faudra rehausser cette partie ultérieurement pour la version du prototype.

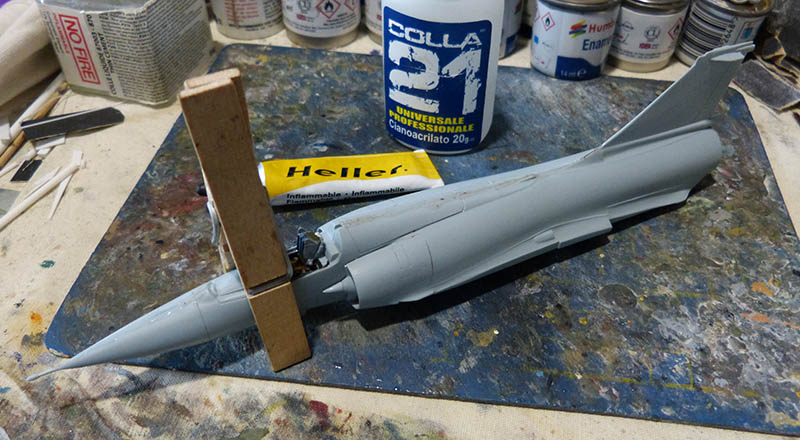

Les demi pièces sont refermées et toutes les jointures traitées à la Cyano et parfois au Mastic Sintofer.






9/ Préparation voilure :
On assemble ensuite des 3 pièces qui composent la voilure. Quelques pinces de serrage sont nécessaire mais en veillant à éviter l'enfoncement des surfaces...


10/ Réacteur :

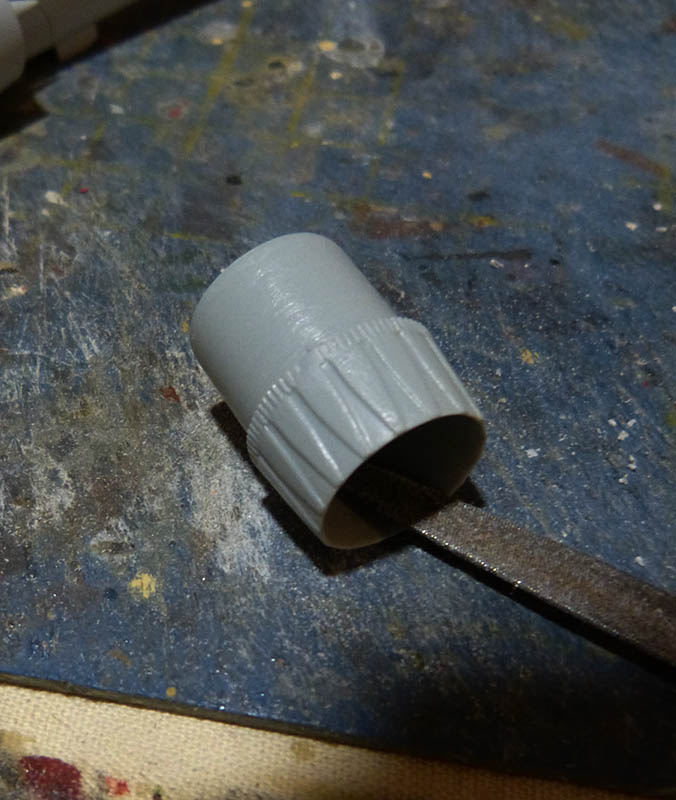

On prépare aussi la tuyère arrière du réacteur en affinant par ponçage les bords du cylindre par l'intérieur avec une lime semi ronde.
Elle est installée en place sans soucis à l'arrière du fuselage.

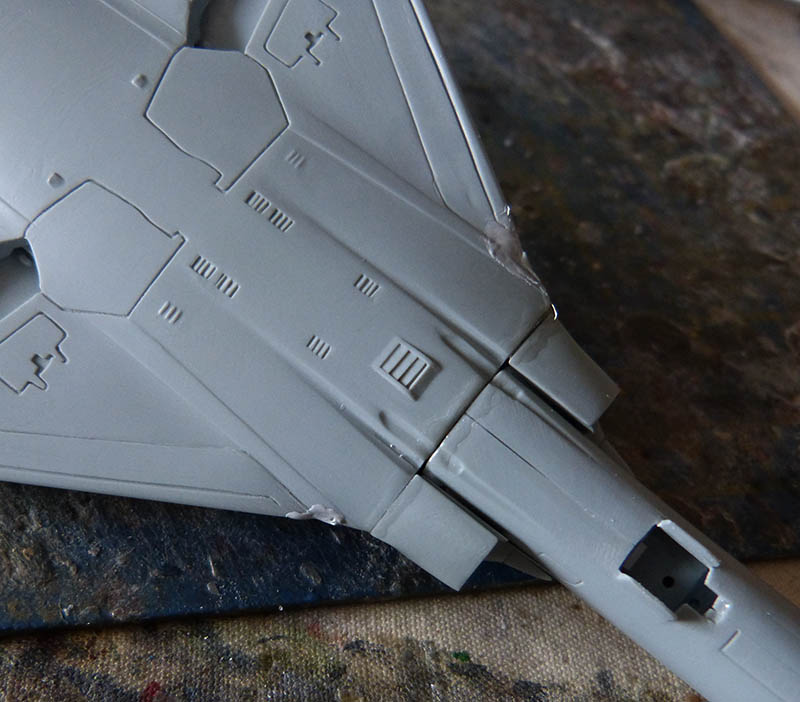

11/ Jonctions voilure / fuselage :

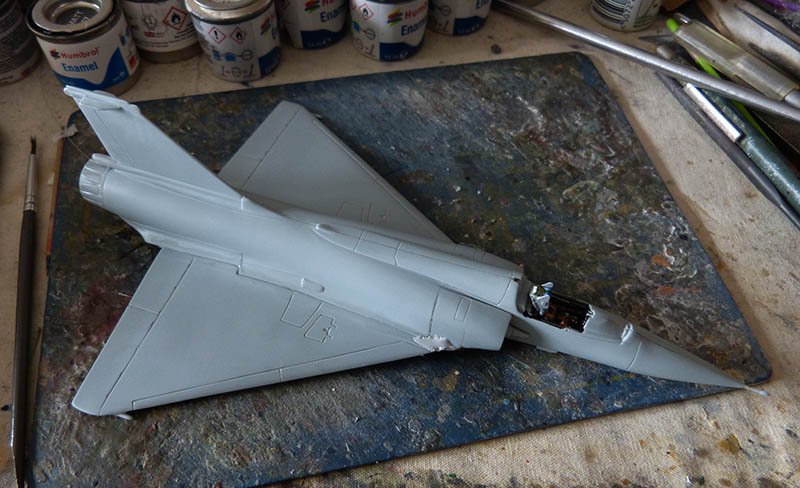

A ce stade et après affinage des joints du bloc voilure, on peut coller définitivement la voilure sous le fuselage.
Les joints obtenus sont à revoir à la Cyano et surtout au Sintofer pour les jonctions assez catastrophiques sur les bords d'attaque au niveau des entrées d'air...
Après ponçage complet, il faut impérativement retailler l'arrière des raccords Karman qui doivent relier directement la jonction avec les bords de fuite des ailes, caractéristiques du prototype.
Il suffit de tailler dans la masse au cutter le surplus de matière et d'araser avec soins les raccords arrondis à la lime fine semi ronde.

















A suivre...

_________________________________________________________

avatar
Kurogane
Modérateur
Modérateur

Masculin
Messages : 1353
Date d'inscription : 26/02/2015
Age : 52
Localisation : Essonne

http://crea-abernhard.com/

Revenir en haut Aller en bas

EN COURS Re: [1/72] Dassault Mirage 2000.01 Prototype de 1978.

Message par dakota59 le Lun 11 Juin 2018 - 22:42

beau boulot  demon6 demon6 demon6
avatar
dakota59
Expert
Expert

Masculin
Messages : 2134
Date d'inscription : 24/10/2016
Age : 54
Localisation : halluin 59250

Revenir en haut Aller en bas

EN COURS Re: [1/72] Dassault Mirage 2000.01 Prototype de 1978.

Message par VMD-25 le Mar 12 Juin 2018 - 0:49

tu cartonnes super111

_________________________________________________________
HELLER de l'année



           .
avatar
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 8930
Date d'inscription : 19/02/2015
Age : 48
Localisation : Besançon

http://heller-forever.forumactif.com/

Revenir en haut Aller en bas

EN COURS Re: [1/72] Dassault Mirage 2000.01 Prototype de 1978.

Message par yann le Mar 12 Juin 2018 - 10:34

Beau boulot Alain demon6

_________________________________________________________


Proverbe Breton: quand les mouettes ont pieds il est temps de viré....





http://marineminiature.e-monsite.com/



avatar
yann
Modérateur
Modérateur

Masculin
Messages : 2485
Date d'inscription : 19/02/2015
Age : 52
Localisation : Paris

http://marineminiature.e-monsite.com/

Revenir en haut Aller en bas

EN COURS Re: [1/72] Dassault Mirage 2000.01 Prototype de 1978.

Message par Tiger60 le Mar 12 Juin 2018 - 17:33

bravo112

_________________________________________________________

avatar
Tiger60
Admin
Admin

Masculin
Messages : 17747
Date d'inscription : 19/02/2015
Age : 45
Localisation : PICARDIE - Oise (60)

http://heller-forever.forumactif.com

Revenir en haut Aller en bas

EN COURS Re: [1/72] Dassault Mirage 2000.01 Prototype de 1978.

Message par jpj1/35 le Mer 13 Juin 2018 - 19:06

plus1
avatar
jpj1/35
Expert
Expert

Masculin
Messages : 1161
Date d'inscription : 28/03/2015
Age : 52
Localisation : Triel sur Seine (78)

Revenir en haut Aller en bas

EN COURS Re: [1/72] Dassault Mirage 2000.01 Prototype de 1978.

Message par Kurogane le Sam 28 Juil 2018 - 20:13

La suite du montage...

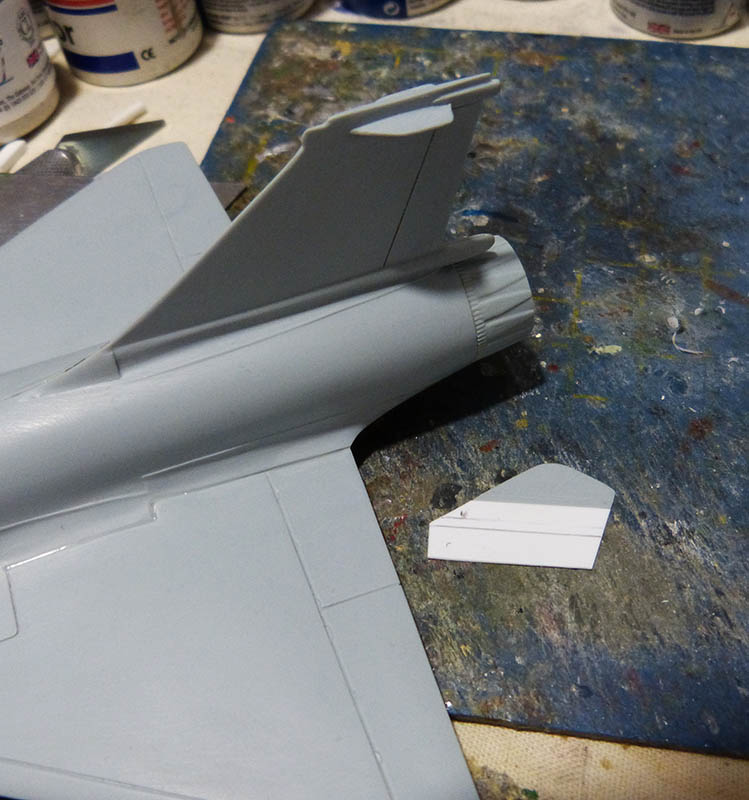

12/ Modification dérive :
On passe à la modification du haut de la dérive qui doit être rehaussée pour cette version.

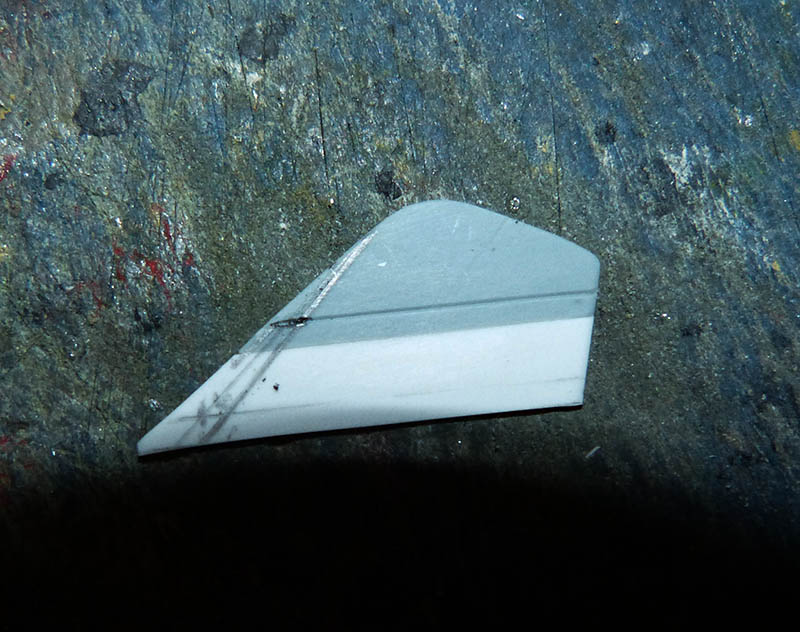

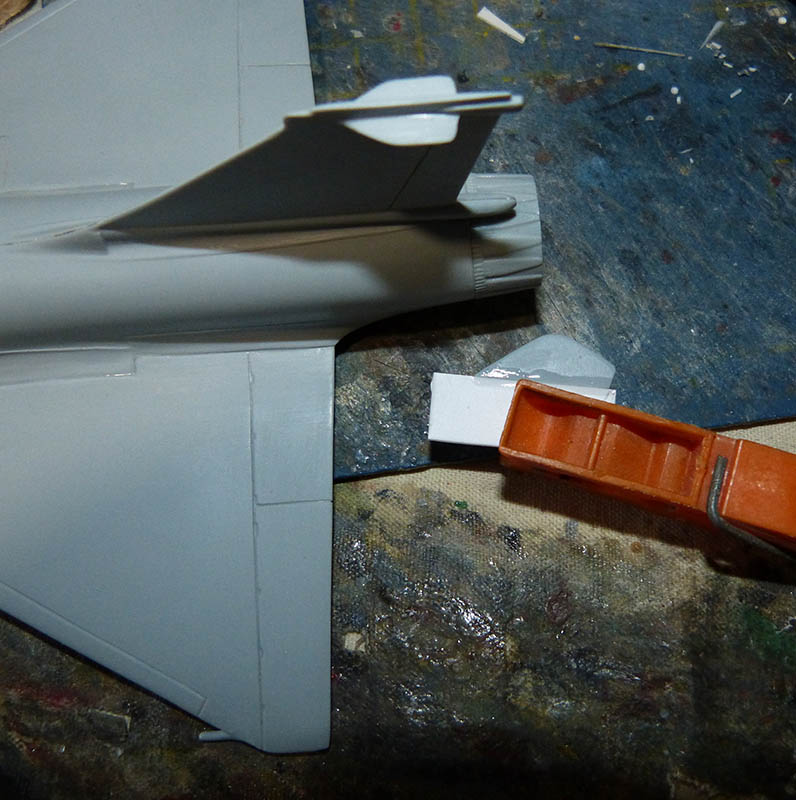

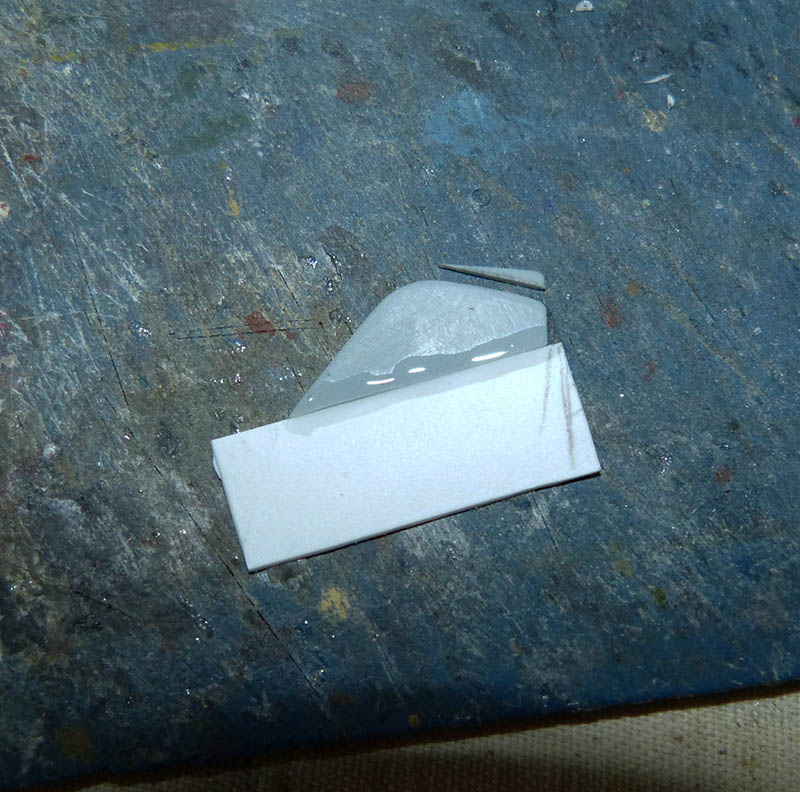

On récupère donc la partie sciée puis il faut la raccorder sur la dérive tronçonnée en augmentant la hauteur à ce niveau par ajout de carte plastique.
La pente supérieure doit être retaillée et certains coins arrondis davantage.






Après séchage complet et consolidation des collages à la cyano, la pièce obtenue est arasée à l'horizontale pour uniformiser l'épaisseur totale de la surface;




Ensuite, il faut être très précis pour mesurer les recoupes à effectuer par rapport au raccord au reste de l'avion. Il faut veiller à la bonne inclinaison du bord d'attaque.
la partie supérieure est regravée à l'horizontale puis peut être alignée et collée en place.

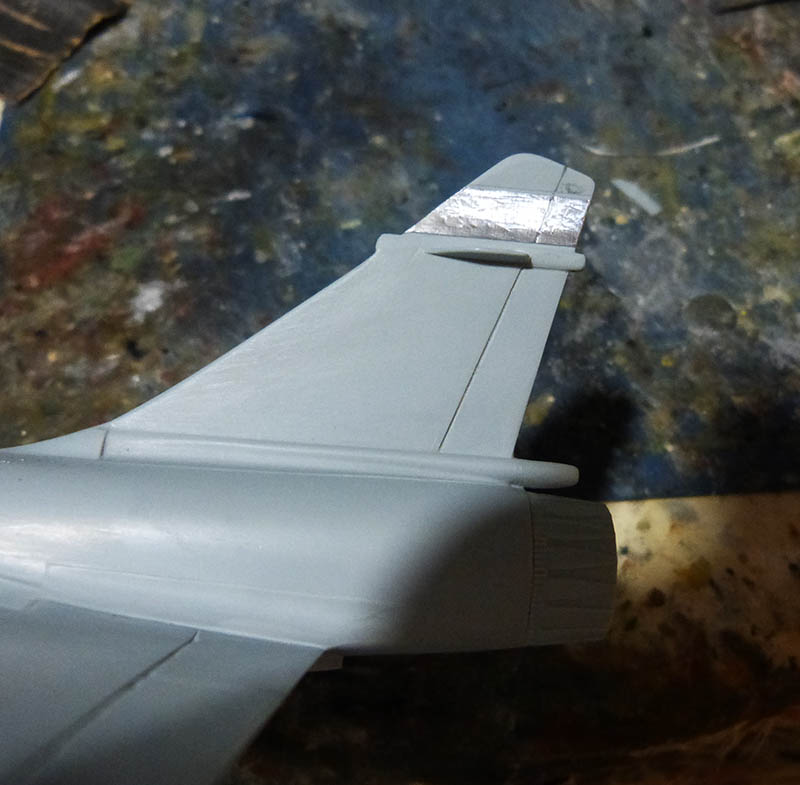

Les jointures obtenues sont consolidées à la Cyano mais, le ponçage restant inégal en surface, on a recours ici à un bandeau d'aluminium adhésif.
