Frégate lutte anti-sous-marine ASM C 65 D609 ACONIT Réf 81032

Jacques a écrit:Joli travail de détails ...
Le fil de cuivre permet plein de chose utile ...
Et si t avais pris un fil multi-brins pour mieux représenter un cable acier ... ?

Hello jacques,

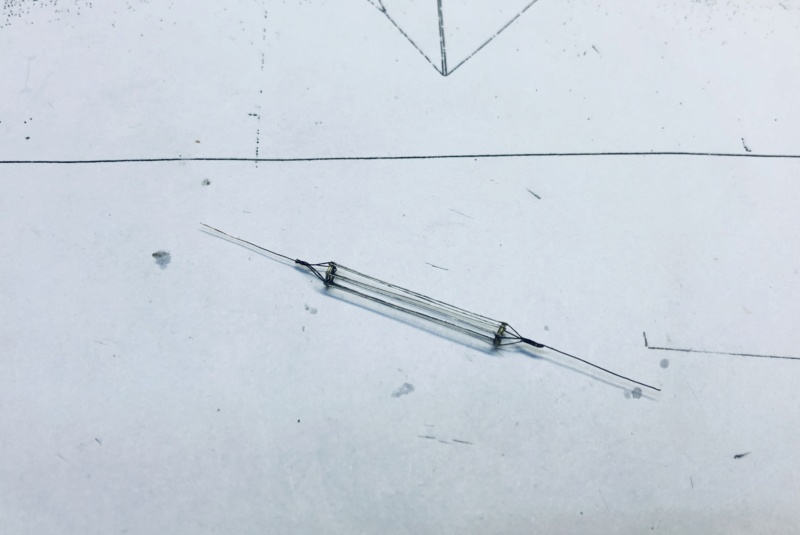

En fait le câble en question n'est pas un simple câble en acier, mais un ensemble de câbles enveloppés dans une gaine noire, d'où mon choix de teinte. Ce câble comporte bien sûr une partie en acier pour tracter le poisson, mais aussi les câbles de transmission d'informations de commande au poisson et de réception des signaux captés par ce dernier et renvoyés à la console dans le bâtiment.

A +
Jean-Luc :D

Voilà la suite (et la fin d'ailleurs…) de la réalisation de l'ACONIT D609:

Mise en place des radeaux Bombard, des ancres et des chaînes d'ancre;:



Je réalise un canot en le taillant dans une chute de grappe:




Mise en place du missile Malafon sur sa rampe, et des radeaux Bombard et du Zodiac sur le roof arrière, et les 4 plaques "Valeur-Discipline-Honneur-Patrie" en provenance d'une PE l'Arsenal, que je trouve mieux que les décals habituels:

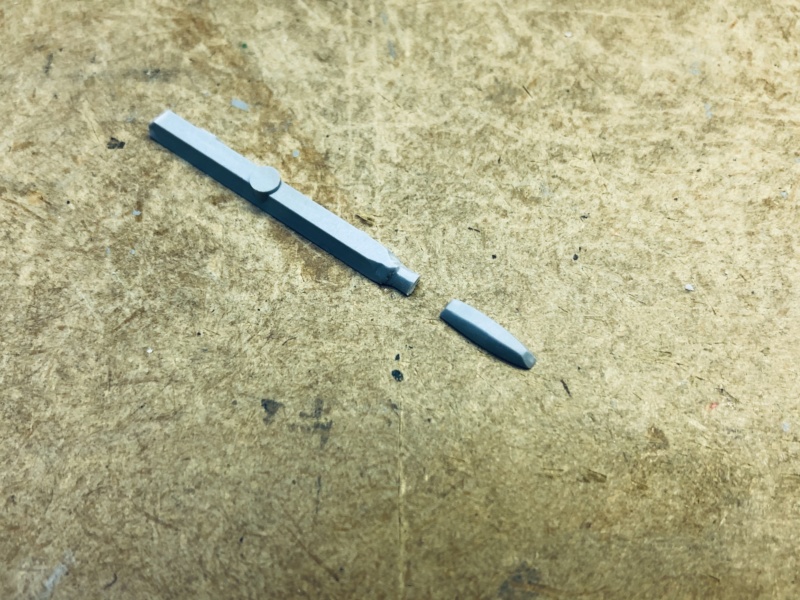

Mise en place du tuteur du poisson et du canot sur le pont derrière la tourelle de 100mm arrière:



Je démarre maintenant la réalisation des rambardes:





Je commence à équiper les 3 roofs avec les rambardes faites sur mesure, et le roof avant avec les bouées et les divers instruments de veille équipant les corbeilles:








Mise en place des rambardes sur le roof arrière et de l'aérien du radar de veille DRBV 22 A:





Je colle en place définitive les 3 roofs équipés, et je commence à poser les rambardes du pont principal. Voilà ce que ça donne à ce stade:




Réalisation des bossoirs en scratch. Les canots viennent du Duguay...



Mise en peinture:



Fabrication des aériens en fil de cuivre:




Mise en place:







Je termine avec la mise en place des autres aériens, drisses, antennes diverses, mâts et les pavillons, les 2 canots sur les côtés du roof cheminée, sans oublier la plaque nominative sur le ber arrière:








Voici mon interprétation de la plage arrière:

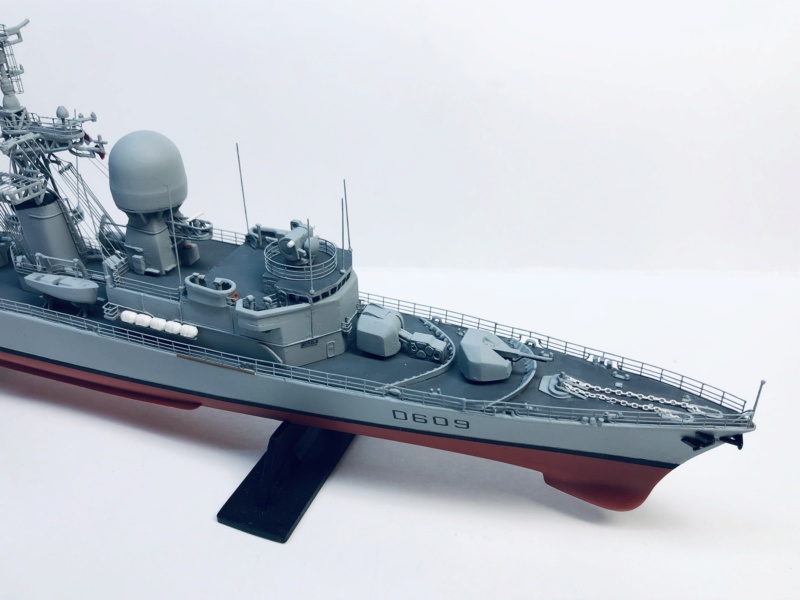

Pour finir des vues en gros plan (comme ça on verra bien tous les petits défauts….  :D ):

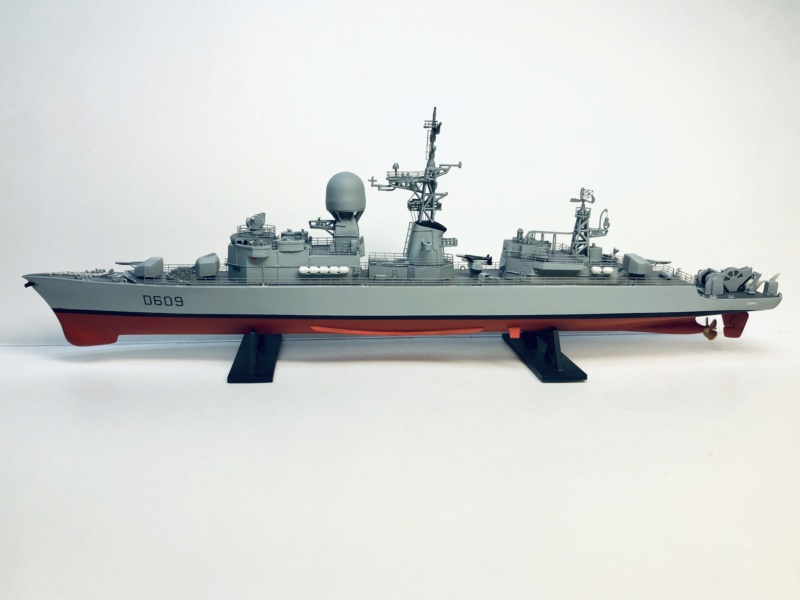

Bon ben voilà ce montage est terminé… je vais mettre des photos de la maquette en situation dans la galerie des montage terminés, en compagnie d'autres frégates pour comparaison…  Voici le lien de la galerie: --> https://heller-forever.forumactif.com/t12855-fregate-asm-d609-aconit

A bientôt pour de nouveaux projets de maquettes… et merci à tous ceux qui m'ont suivis.
Jean-Luc  :D
