Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Page 2 sur 2 Précédent  1, 2

Aller en bas

EN COURS Re: Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Message par Jacques le Mer 20 Mai 2020 - 21:21

Ces voiliers, c est l age d or de la voile ... Dommage que HELLER , n est pas sortis l un des FRANCE ...
C est vrais que pour les attaches de haubans ça m a pris du temps et vue le nombre ... Et il y a les galhaubans ...  Very Happy

_________________________________________________________
Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 20869
Date d'inscription : 21/02/2015
Age : 58
Localisation : AIX LES BAINS

Revenir en haut Aller en bas

EN COURS Re: Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Message par VMD-25 le Mer 20 Mai 2020 - 23:36

clap1 clap1 clap1

_________________________________________________________
Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Bandea31
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 12917
Date d'inscription : 19/02/2015
Age : 50
Localisation : Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

EN COURS Re: Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Message par Jacques le Sam 23 Mai 2020 - 10:00

J ai retrouvé mes pièces et voila ce que j ai utilisé pour réaliser mes attaches de hauban ...
Je ne sais plus la marque peut être du MANTUA, il me semble que c est mon commercial de SCIENTIFIC qui me l avais vendu ... Des petits sachets ...
En haut des pièces d origines ...
En bas les modifs ...
Le rond et la petite longueur se fichait dans le pont et le porte hauban ... Si je me rappelle ...
Les cercles, après les avoir entrouvert se bloque sur la pièce de maintient au pont ... Le hauban étant déjà mis en place avec sa ligature ...
Comme le nombre de hauban est paire ... Le montage se fait ainsi ...
De mémoire les haubans se montent d abord bâbord puis tribord en alternance ...
Fixation du 1er hauban bâbord au pont avec sa ligature ... Passage en haut du 1er niveau du mat ...
Retour vers le pont ... Mise en place de l anneau,  ligature, fixation au pont ... Retour sur la hune et ligature des 2 haubans sur une petite longueur ...
Puis la même chose à tribord ...
Après je passe aux 3ème et 4ème ... Puis 5ème et 6ème ... Dans la même logique (bâbord puis tribord). Et une fois tout mis en place, je pose les enfléchures ...
Avec ça, il faut tenir compte des galbe-haubans haubans qui suivent la même logique ...
Quant tout est mis sur le niveau, je passe au mat suivant ... Et y en 5 ...
Après je passe sur le 2ème niveau avec la même logique ...
Et pour finir le 3ème niveau ...
Sans oublier, les galbe-haubans dans les différents niveaux  ...

Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Win_2675





Pour m aider sur ce travail, à une époque ou le mot internet n existait pas ... J ai eu recours à 2 livres ...

Le 1er a un jeu de photo du PREUSSEN exceptionnels avec des vues des ponts ...

Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Livre_96

Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Livre_99




Le 2ème concerne les cap hornier français certes ... Mais présente tout le gréement et vu la similitude, je m en suis servis pour completer les manœuvres et autres détails du gréement ...

Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Livre_97

Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Livre_98

_________________________________________________________
Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 20869
Date d'inscription : 21/02/2015
Age : 58
Localisation : AIX LES BAINS

Revenir en haut Aller en bas

EN COURS Re: Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Message par toubib le Sam 23 Mai 2020 - 10:53

superbes ces deux livres Jacques
Jmichel  pirat pirat pirat

_________________________________________________________
Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Cid_2510
toubib
toubib
Modérateur
Modérateur

Masculin
Messages : 6236
Date d'inscription : 06/09/2018
Age : 59
Localisation : TARN

Revenir en haut Aller en bas

EN COURS Re: Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Message par VMD-25 le Sam 23 Mai 2020 - 10:59

@toubib a écrit:superbes ces deux livres Jacques
Jmichel  pirat pirat pirat
plus1

_________________________________________________________
Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Bandea31
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 12917
Date d'inscription : 19/02/2015
Age : 50
Localisation : Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

EN COURS Re: Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Message par Jacques le Sam 23 Mai 2020 - 16:06

Le 2ème est vraiment très complet sur le sujet du gréement de ce type de vaisseau ...

_________________________________________________________
Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 20869
Date d'inscription : 21/02/2015
Age : 58
Localisation : AIX LES BAINS

Revenir en haut Aller en bas

EN COURS Re: Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Message par pifoux le Sam 23 Mai 2020 - 20:39

Je suis toujours impressionné de voir la quantité de travail à fournir pour ce genre de maquette, c'est extraordinaire et aussi superbe
pifoux
pifoux
Historien du Forum
Historien du Forum

Masculin
Messages : 4053
Date d'inscription : 20/02/2015
Age : 70
Localisation : montpellier

Revenir en haut Aller en bas

EN COURS Re: Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Message par hesperionlxxv le Jeu 18 Juin 2020 - 17:34

Bonjour, et déjà toutes mes félicitations pour votre travail accompli ça force le respect - pour un néophyte comme moi en tout cas -

Je viens de commencer le montage du Pamir de Heller, un autre cap-hornier et c'est mon tout premier bateau. En fait c'est également ma première maquette à monter et à peindre - avant j'ai fait beaucoup de papercrafts, nano-puzzle en métal, origamis et autres ... -

Et comme un bateau c'est plus satisfaisant quand ça flotte je me demandais avec quoi et comment vous avez étanchéisé et lesté votre Preussen ?

D'avance merci et bonne continuation !

hesperionlxxv
Visiteur de l'usine
Visiteur de l'usine

Masculin
Messages : 4
Date d'inscription : 18/06/2020
Age : 23
Localisation : Forcalquier

Revenir en haut Aller en bas

EN COURS Re: Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Message par HeinerFottinger le Mer 24 Juin 2020 - 21:14

Bonjour et merci pour votre intérêt. Ca tombe bien, car j'avais justement prévu de faire un zoom sur ce sujet. Pour l'étanchéité, j'ai juste pris (beaucoup) de colle Humbrol lorsque j'ai collé les deux parties de la coque ensemble et ensuite fait plusieurs essais dans la baignoire (+ remise de la colle sur les trous, de l'extérieur comme de l'intérieur) jusuq'à ce que la coque soit étanche. Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Preuss19Par la suite, j'ai collé plusieurs plaques de plomb au fond de la coque. Comme vous pouvez le voir, il y a une partie verticale, ce qui permettra à la fin d'ajuster pour que le navire soit bien équilibré (pour ça, je laisse les ouvertures des ponts le plus longtemps ouvertes). Bonne chance pour le Pamir (j'ai monté cette maquette il y a très longtemps)

HeinerFottinger
Apprenti Heller-Forever
Apprenti Heller-Forever

Masculin
Messages : 21
Date d'inscription : 12/05/2019
Age : 50
Localisation : Carrieres sur Seine

Revenir en haut Aller en bas

EN COURS Re: Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Message par HeinerFottinger le Mer 24 Juin 2020 - 21:18

et voilà deux autres photos (plus récentes) montrant les 47 voiles du Preussen prêtes à monter puis le premier mât aves les cordages. Le prochain épisode sera avec un mât terminé (ce qui n'est pas encore le cas).Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Preuss20
Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Preuss21

HeinerFottinger
Apprenti Heller-Forever
Apprenti Heller-Forever

Masculin
Messages : 21
Date d'inscription : 12/05/2019
Age : 50
Localisation : Carrieres sur Seine

Revenir en haut Aller en bas

EN COURS Re: Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Message par Jacques le Mer 24 Juin 2020 - 21:41

Pour ton étanchéité ... Encollant une bande d EVERGREEN un peu large avec un peu chargé en colle liquide et c était étanche à 100% ...

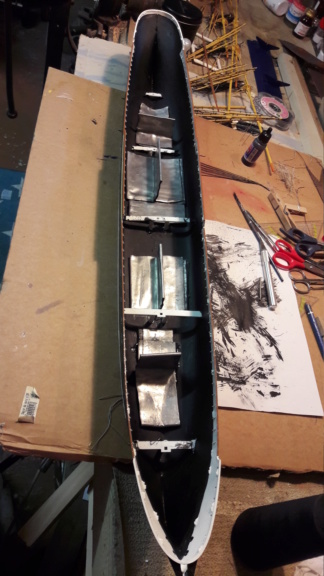

Je vois que tu as renforcé la base des mats ... Le système de HELLER est une hérésie car à la tension des haubans tout va plier ... C est le seul de la gamme qui est mal conçus sur ce plan ...
Les marches pieds des vergues se croisent normalement en arrivant vers les mats et sur les vergues du PREUSSEN, les tendeurs partent de la vergue même sans faire le tour et sont tendus droite sans flottement ... Il te manque aussi la main courante sur le dessus pour le maintient ... Sinon saut assurer pour les gabiers ...

_________________________________________________________
Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 20869
Date d'inscription : 21/02/2015
Age : 58
Localisation : AIX LES BAINS

Revenir en haut Aller en bas

EN COURS Re: Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Message par HeinerFottinger le Mer 24 Juin 2020 - 22:16

et pour finir, voilà le livre que je recommande. c'est LA référence sur le Preussen avec plus de 50 photos, les plans et la description des 14 voyages du navire (désolé, il est en allemand - ce qui en soi n'est pas surprenant).Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Preuss26
Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Preuss27

HeinerFottinger
Apprenti Heller-Forever
Apprenti Heller-Forever

Masculin
Messages : 21
Date d'inscription : 12/05/2019
Age : 50
Localisation : Carrieres sur Seine

Revenir en haut Aller en bas

EN COURS Re: Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Message par VMD-25 le Mer 24 Juin 2020 - 22:36

demon6

_________________________________________________________
Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Bandea31
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 12917
Date d'inscription : 19/02/2015
Age : 50
Localisation : Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

EN COURS Re: Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Message par Jacques le Jeu 25 Juin 2020 - 8:13

Super ton livre ... Il doit y avoir de belles photos du pont ...
Question photos c est certainement plus que ce que j ai pu trouver à l époque ...
Tu pourrais en mettre 3 ou 4 de détails ... Histoire de voire comme c était beau ces grands voiliers ...

_________________________________________________________
Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894 - Page 2 Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 20869
Date d'inscription : 21/02/2015
Age : 58
Localisation : AIX LES BAINS

Revenir en haut Aller en bas

EN COURS Re: Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Message par PELIKAN II le Ven 26 Juin 2020 - 9:58

Une originalité rare.C'est la 1ère fois que je verrai un voilier Heller sur l'eau,surtout un voilier de cette taille Exclamation
Je continue à suivr ton montage "inventif".

PELIKAN II
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 245
Date d'inscription : 15/09/2017
Age : 65
Localisation : Nord (dept 59).

Revenir en haut Aller en bas

EN COURS Re: Cinq-mats carré PREUSSEN (toutes les voiles en tissus) Réf 80894

Message par phoscar le Mar 30 Juin 2020 - 15:30

C'est Grandiose !
Je suis admiratif.
phoscar
phoscar
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 248
Date d'inscription : 20/05/2016
Age : 63
Localisation : Côtes d'Armor, à coté de la mer..

Revenir en haut Aller en bas
