Dragueur côtier MERCURE 1/400ème Réf L 2099

Bon boulot.

Le compte à rebours tourne à fond, mais si tu es bloqué avec la neige, tu vas pouvoir terminer..

Moi bloquer par la neige ...
Après une fois ... 50 ou 60 cms (40 dans la nuit + 20 dans la journée) de neige tombé en une nuit tu te dis que ce n est pas la peine de partir ... Juste amener mon épouse à son travail ... Après j ai passer la journée à déneiger ma cours, ma terrasse, devant chez moi ... Et mes beaux parents ...
Une bonne journée costaud ...
Pour le MERCURE ... Il sera bientôt en mode montage normale ...

toubib a écrit:2 jours, c'est 48 h quand même !!!
Bonne continuation , en tous cas !
Jmichel

  ... Déjà 24h de passé ... Et rien fait ...

Yannick a écrit:Beau travail Jacques

Merci Yannick, mon ARADO m a bouffer un peu le temps prévu mais je voulais tellement le fermer avant d attaquer la suite du MERCURE ...

Jacques a écrit:

toubib a écrit:2 jours, c'est 48 h quand même !!!
Bonne continuation , en tous cas !
Jmichel

  ... Déjà 24h de passé ... Et rien fait ...

Aïe !!!!!
allez, reste encore 24h

Et re rien fait ... Mais il reste 5h ...   ...

h -4H56...

Les minutes s égrènent ...
Bon je fais un truc qui va te plaire ... Surveille ...

concours TERMINE , bon courage pour la suite du montage.

Non ... !
Dieu pas possible ...
Aller je vais essayer d avancer un max avant de boucler l année ...

Bon ce n est pas parce-que que le concours est finit ... Qu il faut tout laisser en plan ...
Aller c est repartis comme en 40 donc ...

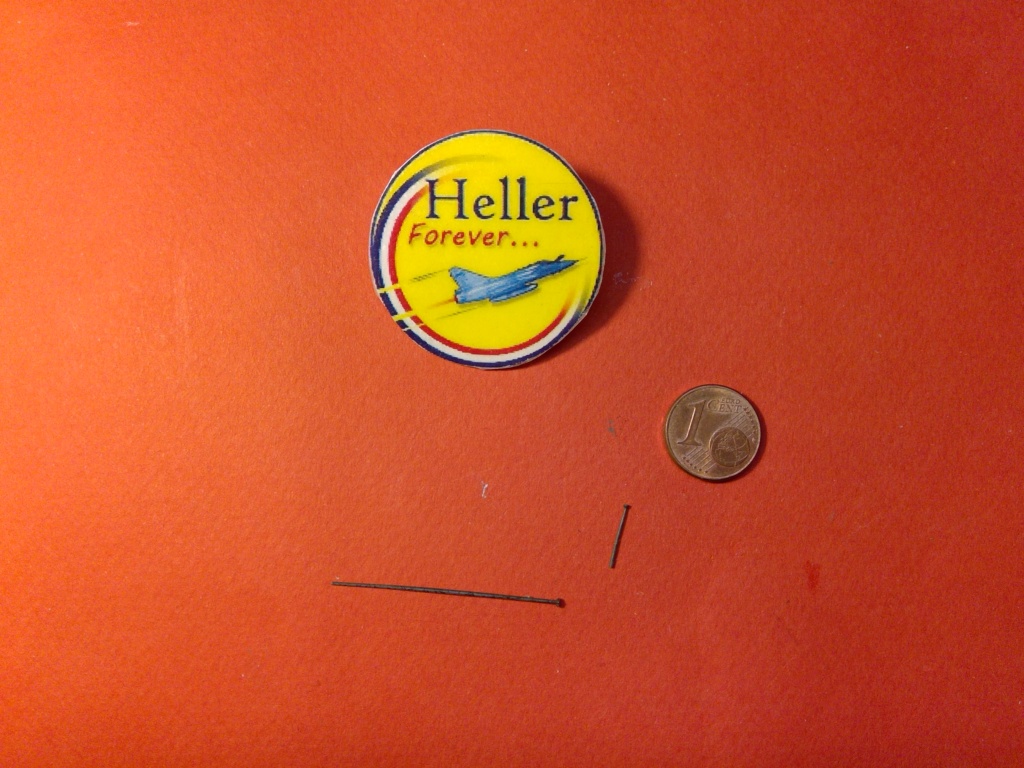

De l étiré dont les bouts ont été chauffés ... Ce qui permet de réaliser des 1/2 sphères ...
En fonction de l épaisseur de l étiré, on obtient des tailles différentes ... Et plus ça chauffe, plus elles s épaississent ... Mais attention si trop chaud ... Ca flambe ...



Pardon l image n est pas nette ... Loin de là ...
Une des 1/2 sphère se pose en verticale sur le support triangulaire à bâbord avec une longueur fine qui repart par le dessous ...
L autre se met sur le devant bâbord vers le haut ou passe le fil de cuivre ...



Un peu mieux ... Enfin on devine un peu mieux ...

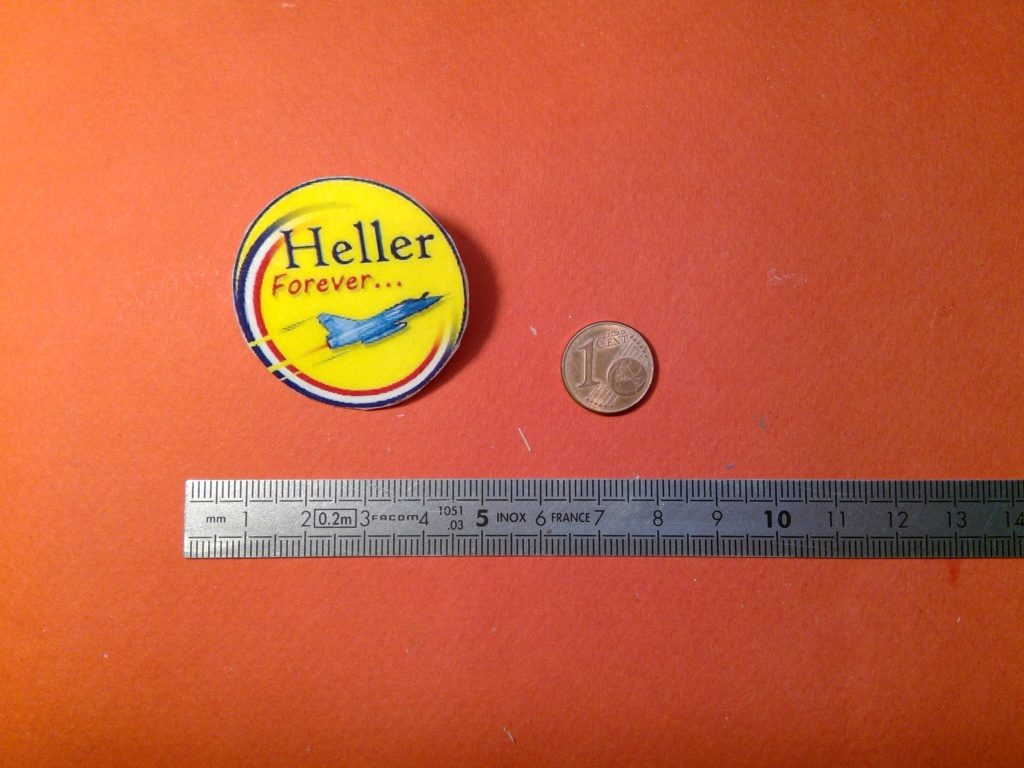

La pièce ... C est la poussière qui est en longueur ...  Au dessus du 6 ...
Une très fine découpe dans de l alu à embosser



ici des micros découpes dans une fine chute d EVERGREEN ...



Que je positionne dans le milieu ...
C est à coté de la trace blanche du joint de mastic ...
Et là on voit un peu mieux le rajout précédent sur le support bâbord et sur le haut du devant ...
L alu est un cache électrique ... Les carrés/rectangles des sortent de boitiers/interrupteur ...



Une demi sphère réalisé sur une base d étiré ... Ca marche aussi comme ça ...

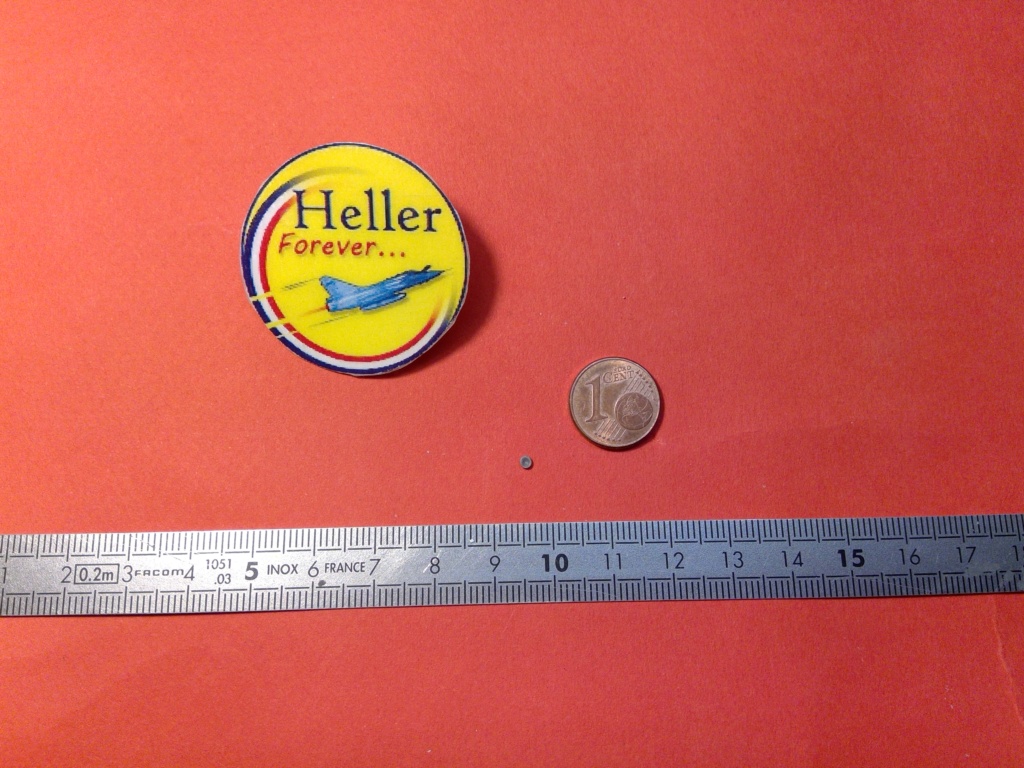

Ma 1/2 sphère ...

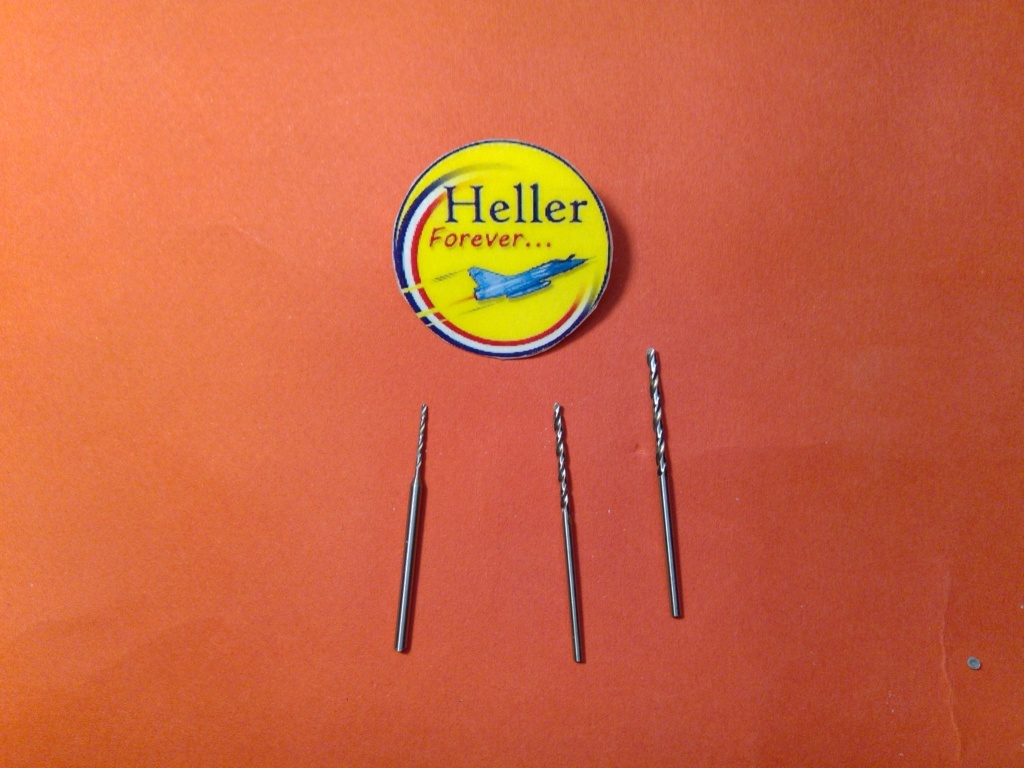

3 mèches ...



Puis en perçant la phase plane avec d abord la fine ... Puis la moyenne ... Et pour finir la plus grosse ... Je réalise un trou convexe ...



Puis je perce avec une mèche de 0,4mm ...



Un bout de fil de cuivre ... Qui dépasse un peu du coté convexe ...



Je perce au milieu de la face avant ... Au dessus de la fine bandelette d alu posée précédemment ...



Je mets en place cette nouvelle pièce ...
Obtenant une applique d éclairage de travail ... Avec son ampoule qui dépasse ... La protection du câblage ... Et les relais et interrupteur ...
J ai mis un grand moment pour comprendre que c étais une lampe ...
Car je voyais ça ... Haut parleur ... ? Aération .. ? ... ? ... ?

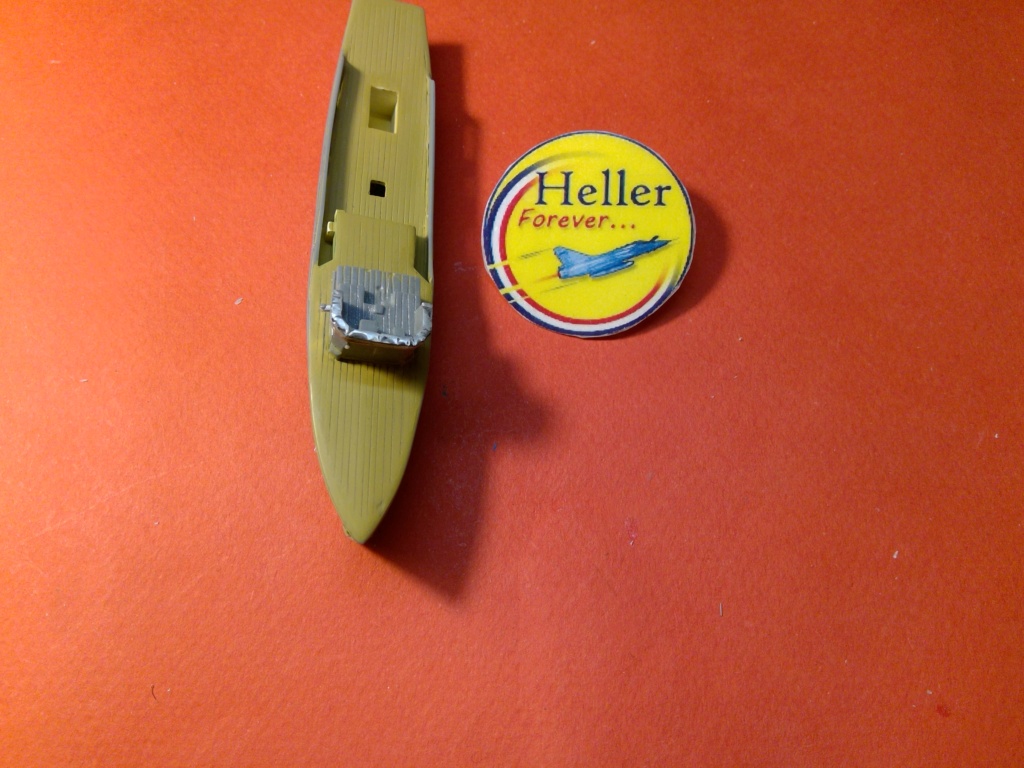

Au passage on voit les rajouts que j ai fait ...
A bâbord, le support triangulaire avec la 1/2 sphère ... Le câble qui ceinture la face avant et les cotés ... La 1/2 sphère sur le haut bâbord et en dessous du câble ... La lampe et tous son ensemble ... Et à tribord, le support en L avec le tube ... Qui arrive après ...



La source de la photo est là ...
https://www.anciens-cols-bleus.net/t27667-mercure-pc

Et la solution est venu sur cette photo ... Tout simplement une lampe ... D ou le fait de bien interpréter les photos et de les croiser ... Bon pour le MERCURE y a pas une tonne de photos sur les détails ... Une vingtaine je dirais ...



La source de la photo est là ...

http://www.alabordache.fr/marine/espacemarine/desarme/dragueurcotier/mercure-dragueurcotier/laphoto/15844/


Une vue de profil ...



Dans de l alu, je réalise un support en L ...



Qui trouve sa place sur l avant tribord  ... J ai rajouté dessus un bout de fil de cuivre qui va vers les renforts du haut ...



Un grand moment de découpe ... Il me fallait 10 découpes identiques ... de 1mmx1mm ... Ce petit amusement m a pris 2 soirées soit entre 2 et 3 heures ...   ... Par soirée ...
Le top aurait été de "faire" 1mmx1,2mm ... Mais c est pas force d avoir essayé mais je n ai pas réussis en faire 10 identiques ...   ... Car au bout d un moment on ne sait plus ou est la longueur et la largeur ...
Donc j ai abandonné et je me suis concentré sur des à peu près "carrés" ...
J en fais une tonne pour mieux sélectionné les plus approchant et adapté certains ...



Et la mise des 10 choisis ... Qui deviennent les parties vitré de mon dragueur ...
Là aussi un grand moment pour poser tout ce bastringue plus ou moins "horizontale" et "verticale" ...
Il m en reste 8 ... Posé 10 ... Raté 6 ...



Bon histoire de finir sur un truc fastoche ...
Une longueur fine d étiré ...



Que je pose entre les 2 supports de ma passerelle arrière ...

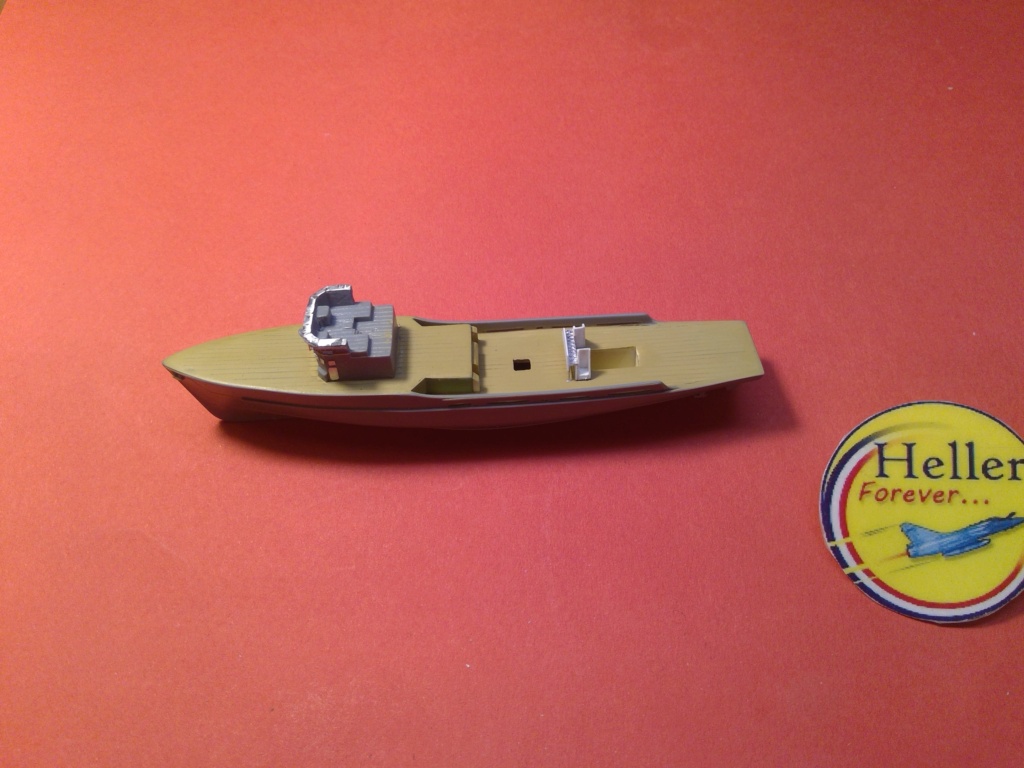

Un visuel du travail en cours ...  Ca change un peu ...








Voilà c est tout pour le travail du week end ...
A suivre ...

Très joli détaillage Jacques !
Jmichel

bravo Jacques, montage toujours aussi didactique !

Bravo toujours aussi chouette a suivre

toubib a écrit:Très joli détaillage Jacques !
Jmichel

Merci Jean Michel ... L ensemble se remplis ...

JEF37 a écrit:bravo Jacques, montage toujours aussi didactique !

Merci Jef pour ta remarque sympa ... J essaye de bien montrer sans tricher que sans rien et avec rien on peut tout faire ...
Bon sur ce coup là ce n est pas très net visuellement ...

Yannick a écrit:Bravo toujours aussi chouette a suivre

Merci Yannick pour ton suivis et ta remarque très agréable ...

Bravo Jacques super boulot de détaillage et toujours aussi intéressant à suivre.

Merci à toi et à ton appréciation ...

Excellent Jacques, profusion de détails.

Oui merci Jean François même si l échelle a ses limites ...
Le mot échelle est prendre aussi dans le sens d accès à ... Je me casse les dents avec l aluminium car la dimension de l espace est égale à la pointe des brucelles ... Mais je ne lâche pas, j y travaille ...

Super boulôt.
C'est de la dentelle.
Je l'ai  commencé,l'an dernier,,mais je ne pense pas faire aussi fort. Encore bravo,et je vais suivre attentivement,la suite.

Merci pour ton suivis et ton appréciation ...

Jacques a écrit:Oui merci Jean François même si l échelle a ses limites ...
Le mot échelle est prendre aussi dans le sens d accès à ... Je me casse les dents avec l aluminium car la dimension de l espace est égale à la pointe des brucelles ... Mais je ne lâche pas, j y travaille ...

Avec du tulle de maille 1x 1, en en collant 2 épaisseurs décalées d'une demi maille , pour augmenter le nombre de marches ça te ferait des marches de 40cm de large espacées de 20cm ?

Merci Jef, je pense avoir compris ton idée ...
Je vais essayer de persévérer dans mon idée ... Ce qui me bloque vient de la faible largeur ...
Si j avais été bon et avec plus de jugeote ...   ... Je n aurais pas du mettre mettre le montant ... Mais poser d abord mes marches contre la paroi ... Puis mettre le montant extérieur avec le renfort ...
