Chalutier ROC AMADOUR 1/200ème Réf 85608

Formidable l'échelle.

Elle est magnifique cette échelle, tout à fait dans la lignée de ton détaillage!

Merci à tous pour vos commentaires !

Travail d'horlogerie
Superbe travail

Bonjour à tous !

Maigres avancées par manque de temps (boulot prenant, tournoi des 6 nations, coupe d'Europe de rugby  et plein d'autres trucs...).

Peinture de divers éléments de structure en blanc Tamiya X22.

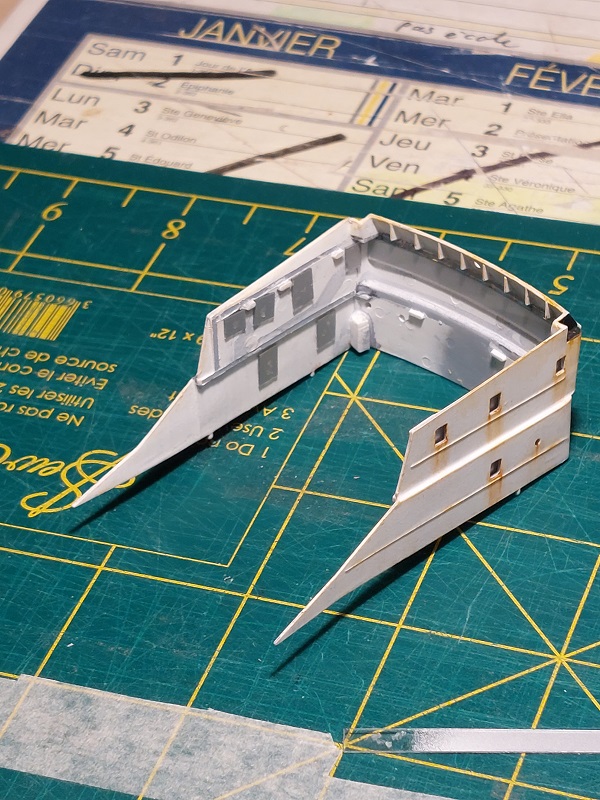

Peinture des parois du bloc passerelle.





Préparation de bandes de plastique transparent (feuilles A4 pour couverture de documents reliés) peintes Chrome Prince August 64 sur une face pour les fenêtres.




Collage des morceaux de bande plastique - coté non peint vers l'extérieur derrières les découpes des fenêtres.
Je me suis inspiré d'une publication sur le forum, mais je ne me rappelle plus laquelle; je ne peux donc pas remercier nommément son auteur - peut-être lira-t-il ce post et se reconnaitra-t-il ?
Merci à lui en tout cas !




Préparation de la sirène et des feux de navigation.








Suite du montage et de la peinture du bloc passerelle.

Pré-ombrage du toit - épargne des lignes de structure pour les faire ressortir en clair.




Couleur du toit Mr Hobby H414

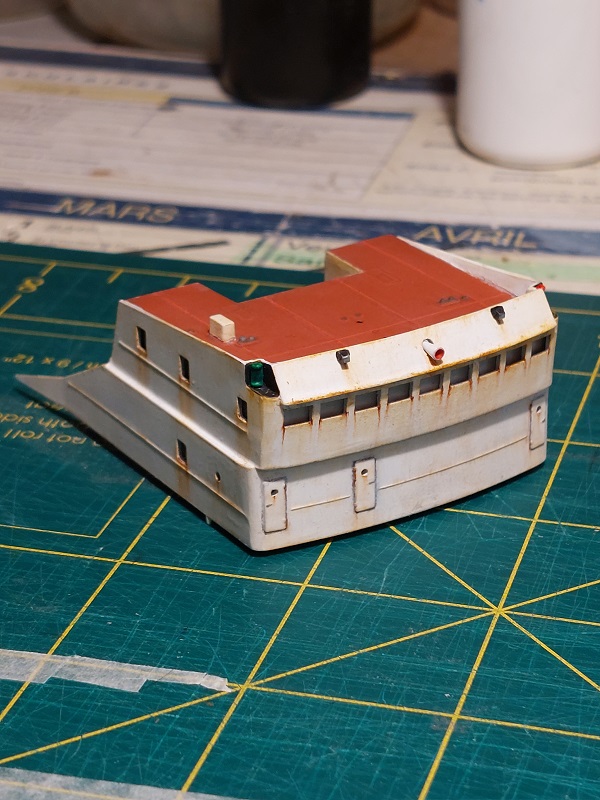

Assemblage et suite du vieillissement du bloc passerelle.






Vieillissement aux huiles :
- Noir pour les cadres de portes
- Dry brush terre de Sienne naturelle pour les arêtes (pas trop visible sur les photos) et le dessous des ouvertures.
- Coulures de rouille terre de Sienne brulée : dépose d'une micro-pointe de peinture et tirage de la coulure au pinceau.
  Rectifications au pinceau imbibé de White spirit.

On s'autorisera quelques reprises après le montage final pou homogénéiser l'aspect.

(Je fais genre "sûr de lui", mais j'ai visionné un bon paquet de tutos vidéo et fait pas mal d'essais sur des bouts de plastique de recup avant de me lancer..).

A bientôt !

Beau travail de vieillissement

MarinShadok a écrit:
On s'autorisera quelques reprises après le montage final pou homogénéiser l'aspect.

(Je fais genre "sûr de lui", mais j'ai visionné un bon paquet de tutos vidéo et fait pas mal d'essais sur des bouts de plastique de recup avant de me lancer..).

Delon, sort de ce corps

:pirat:

Jolie peinture et belle patine

super travail les coulures sont superbes il faut absolument que j'essais bravo !!!

lagaffe92 a écrit:

MarinShadok a écrit:
On s'autorisera quelques reprises après le montage final pou homogénéiser l'aspect.

(Je fais genre "sûr de lui", mais j'ai visionné un bon paquet de tutos vidéo et fait pas mal d'essais sur des bouts de plastique de recup avant de me lancer..).

Delon, sort de ce corps

Damned, je suis démasqué !

Alain Delon ne fait pas de  maquettes !

C'est le monde réel qui est une maquette de ce que crée Alain Delon....

...........Bon faudrait peut-être que j'arrête de respirer des vapeurs de peinture............

Bonjour à tous !

Quelques petits avancées (Mine de rien ça fait un an que j'ai commencé ce montage...Quand je disais que je ne suis pas rapide...)

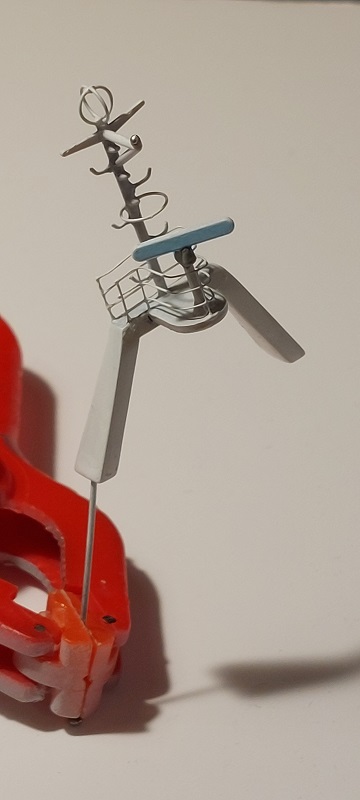

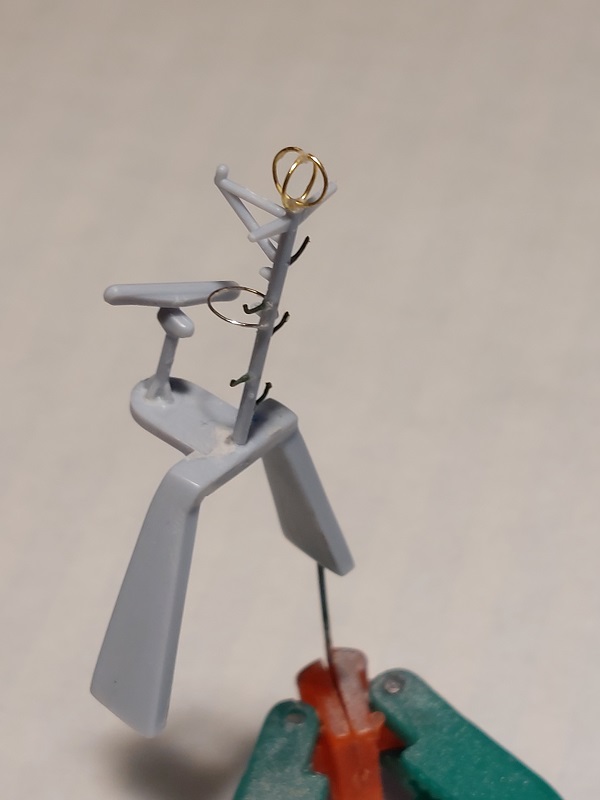

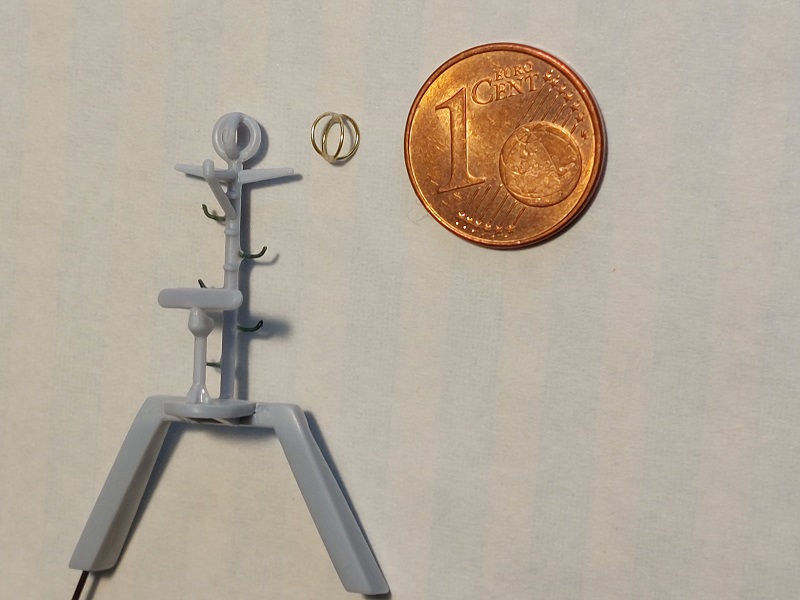

Assemblage de la mâture milieu. J'ajoute quelques marchepieds.




Le cadre gonio est vraiment grossier. Hop ! Je le refais en fil métallique.







Ajout des rambardes en PE ; peinture.




Ajout des poulies...Et un peu de patine...




Peinture des panneaux de chalut; patine; ajout de trainées de rouille (pas très flagrant sur la photo avec les reflets).




Peinture puis patine de la plate-forme arrière. Comme l'endroit est particulièrement exposé sur le navire réel, on peu se lâcher sur les coulures de rouille...






Voilà, voilà ! A bientôt pour de nouvelles aventures !

:@:

Belle avancée

Belle modif

Bonjour à tous !

Les supports "traditionnels" Heller ne me plaisent pas trop.
Je en vais faire un à ma façon : l'idée est de présenter le navire comme posé sur une ligne de tins.
Elle sera "stylisée"; je ne souhaite pas me lancer dans un diorama.

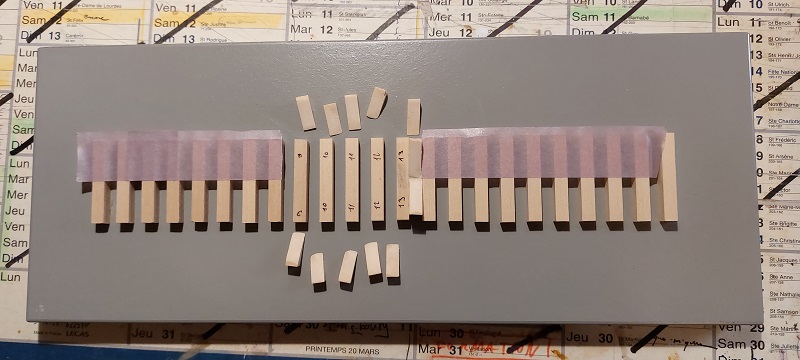

Une plaque d'aggloméré (recyclage d'une tablette d'étagère) peinte à la bombe couleur"gris béton et des tronçons de baguette de 6mm x 6mm.





Je coince entre 2 baguettes un support provisoire et je prépare des cales pour soutenir la coque au maitre-bau.








Le pont est à présent collé sur la coque. J'ai commencé la patine (pas trés visible sur la coque...)







Je me suis occupé de la chaine de mouillage et des ancres; Je trouve la chaine fournie par Heller trop grosse pour l'échelle.

Petite virée sur internet pour trouver une formule de calcul de diamètre de chaine de mouillage en fonction des caractéristiques du navire (il est fou ce type :affraid:  ), recherche de catalogues de fournisseur pour en déterminer les dimensions , et je trouve :
    - chaine de diamètre 34 mm ; ce qui fait approximativement (sous réserve que je ne me sois pas planté dans mes calculs - et d'ailleurs ce ne serait pas bien grave puisque le Bureau Veritas ne viendra pas contrôler   )
            - longueur de maillon = 200 mm
            - largeur de maillon = 110 mm


Ce qui donne au 200ème L = 1 mm et l = 0,55 mm. La chaine "Heller" fait quasiment le double...

Petite commande chez mon fournisseur habituel (Oups j'ai failli dire son nom.... ;)) de chaine L = 1 mm et largeur 0,6 mm...Presque les dimensions exactes, si c'est pas un coup de chance ça...


Peinture et patine de la chaine et des ancres :




Bon ça suffit pour aujourd'hui; à bientôt !

:pirat:

Très bonne idée de le présenter ainsi

Bonjour à tous !

Aujourd’hui je me dois de lancer un cri d'alarme .... :affraid:

Je vous le dit tout net : Ce site est dangereux !

Il transforme d'innocents individus désireux de se remettre paisiblement aux maquettes en dangereux junkies prêts à passer des heures sur une petite échelle encagée de rien du tout...

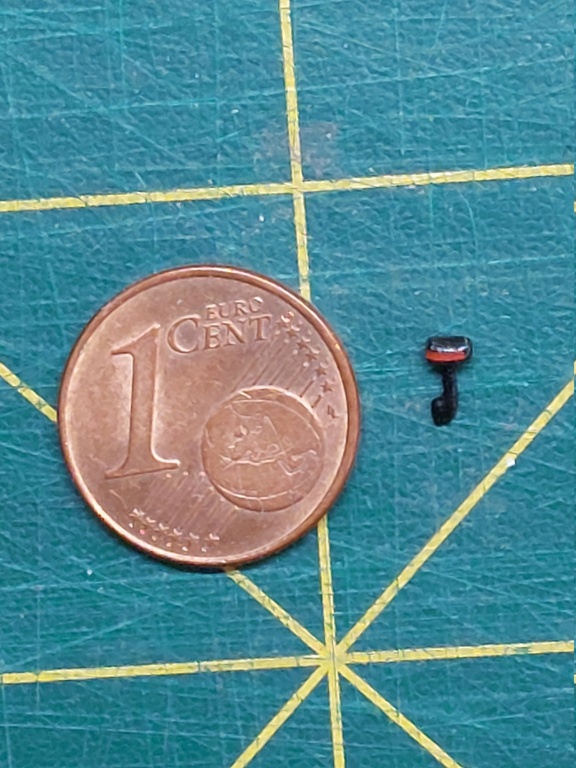

...Ou alors qui trouvent qu'il manque le moteur sur le zodiac  de Heller...

quelques morceaux de carte plastique plus tard (oui je sais il manque l'hélice mais j'ai renoncé - pour le moment) :





Il a fallu bien évidemment rajouter une façon de tableau arrière au zodiac.


J'ai bien conscient d'être un modeste amateur a côté des dangereux individus qui  sévissent ici et nous entrainent toujours plus loin sur une pente dangereuse. Le genre  de type qui sculpte des sifflets de bosco au 700ème sous microscope électronique !

Mais je suis sur une pente dangereuse...Je vais vous narrer ma chute :

Au début on se dit qu'on va faire un bateau tout simplement "From ze box"
Mais les reflets dorés de la Photodécoupe vous attirent l'oeil. On se dit un peu, ca peut pas faire de mal (J'arrète quand je veux.. )
Et en plus c''est en vente libre. Dans une ville dont l'équipe de Rugby bat les Irlandais chez eux en finale de Coupe d'Europe qui plus est, ça ne peut pas être mauvais ...

Mais le pire est à venir : à suivre les posts de ces funestes exemples on glisse petit à petit et se risque dans le - chut faut le dire tout bas - scratch....

On achète honteusement sa première plaque d'Evergreen chez un dealer loin de chez soi, dans l'Allier.

On reçoit le paquet dans un emballage discret (un carton de miel, il y a une abeille dessinée sur la bande collante - ah bon c'est une guêpe ?
De toute façon j'y connais rien aux insectes...). Oui c'est une blague pour initiés mais ça en dit long sur mon état...

Et là on se retrouve à ne pas pouvoir jeter le moindre stylo à bille sans se demander si on ne va pas le garder au cas où...pour faire un axe de barre de plongée d'U-boot Type VIIc au 24ème ou une bouteille de gaz pour une voiture sous l'occupation...

Je vous prie de m'excuser pour ce long délire, sous l'emprise probable de la colle extra-fluide Tamiya...

En un mot comme en cent, merci à tous les membres de ce forum pour leur travaux inspirants, ainsi qu'aux modérateurs qui le font vivre !!!
Grâce à vous j'apprends tous les jours et je découvre des techniques dont j'ignorais jusqu’à l'existence.

:idea:

C'est petit tout ça

Bonsoir,
J'avais perdu de vue ce chantier intéressant et loupé les  super travaux sur le bloc passerelle .
Belle tournure que prennent maintenant les travaux sur l'arrière de ce navire.

Quant au "sujet" de l'hélice du moteur hors bord du Zodiac, je n'ai pas pu m'empêcher d'aller voir si j'avais essayé de simuler la présence d'une hélice pour le moteur du Zodiac  de mon Corse Heller.... et bien non ...

Je vois que notre mal est finalement assez répandu
S'agissant des recharges de  stylo bic, j'en avais utilisé une pour représenter les bonbonnes d'air comprimé au dessus des tubes d'une plate-forme de TLT courts que je devais reconstituer sur mon épave de Corse au 1/100 (chantier de restauration laissé en souffrance  depuis que j'ai repris le maquettisme plastique).

J'espère que ton chantier ne va pas me tenter d'acquérir une maquette Heller à l'échelle 1/200 pour pouvoir apporter plus de détails que sur mes  coques grises au 1/400 !!  Je suis déjà passé trop de fois chez le père Noel hors saison cette année .

Bonne continuation sur ce chantier !
Jlouis

KURZ a écrit:Bonsoir,
J'avais perdu de vue ce chantier intéressant et loupé les  super travaux sur le bloc passerelle .
Belle tournure que prennent maintenant les travaux sur l'arrière de ce navire.

Quant au "sujet" de l'hélice du moteur hors bord du Zodiac, je n'ai pas pu m'empêcher d'aller voir si j'avais essayé de simuler la présence d'une hélice pour le moteur du Zodiac  de mon Corse Heller.... et bien non ...

Je vois que notre mal est finalement assez répandu
S'agissant des recharges de  stylo bic, j'en avais utilisé une pour représenter les bonbonnes d'air comprimé au dessus des tubes d'une plate-forme de TLT courts que je devais reconstituer sur mon épave de Corse au 1/100 (chantier de restauration laissé en souffrance  depuis que j'ai repris le maquettisme plastique).

J'espère que ton chantier ne va pas me tenter d'acquérir une maquette Heller à l'échelle 1/200 pour pouvoir apporter plus de détails que sur mes  coques grises au 1/400 !!  Je suis déjà passé trop de fois chez le père Noel hors saison cette année .

Bonne continuation sur ce chantier !
Jlouis

Merci pour ton sympathique message.

Tu fais clairement partie des vils tentateurs dont les réalisations m'ont poussé hors du confortable chemin du "from the box" !

Bonjour à tous !

Suite des travaux :

Patine de la coque. Les coulures de rouille sont réalisée à la peinture à l'huile :
Terre de Sienne Naturelle, puis un mélange de Terre de Sienne Naturelle et Terre de Sienne Brulée.

Le haut des pavois et le tableau arrière sont traitées avec un dry brush de ces mêmes couleurs, plus ou moins appuyées selon la zone (pas très visible sur le photos, sauf en zone arrière).
Pour l'instant Le bloc-passerelle est juste posé pour la photo...








J'ai particulièrement insisté sur l'arrière; zone particulièrement marquée par la rouille d'après les multiples photos de chalutier "pèche arrière" que j'ai pu consulter.

Les anodes sacrificielles sont réalisées avec des fines bandes de ruban adhésif aluminium, passé au vernis mat VMS.
Mais ça reste encore un peu trop clinquant à mon goût, il faudra que j'arrange ça.

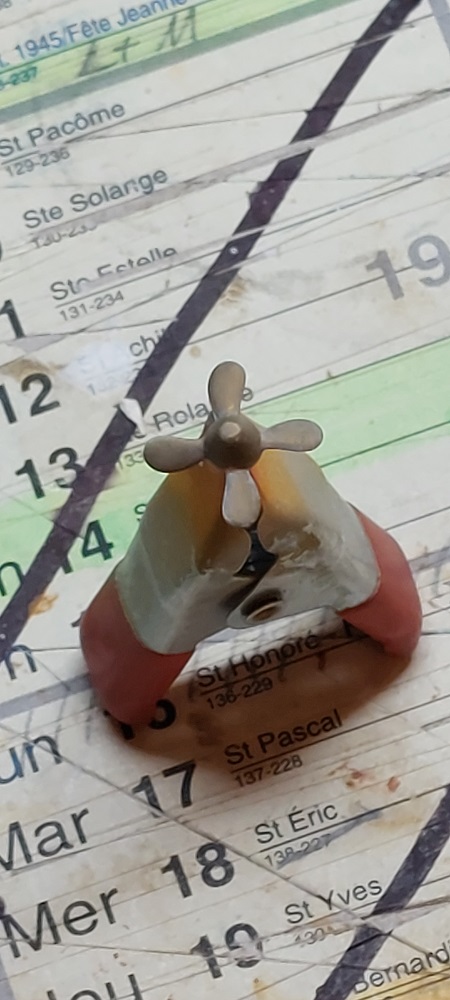

Pour l'hélice, peinture or Prince August 066 puis un généreux lavis au blanc de zinc pour donner le côté terne.



A bientôt !

très belles avancées !

Belle patine

Bonjour.
Très beau travail.
C'est une maquette de concours.
A plus.
Eric :D :D :D :D

Superbe travail et quel réalisme!
Par saint-Benoît... je crois que je vais de ce pas m'ouvrir une boîte de maquereaux. :drunken:

Magnifique travail de vieillissement
