Vaisseau SAINT LOUIS 1/200ème Réf 80837

+7
Soldier of fortune
KURZ
Lostiznaos
Jacques
Tiger60
Marley55
SERGE22380
11 participants

Page 3 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par SERGE22380 Mer 9 Nov 2022 - 19:19

Non non, tu ne te trompes pas, erreur de frappe  désolé.  Il s agit de peindre effectivement.
Serge
SERGE22380
SERGE22380
Expert
Expert

Masculin
Messages : 914
Date d'inscription : 13/03/2021
Age : 66
Localisation : LE PRE SAINT GERVAIS

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par SERGE22380 Jeu 10 Nov 2022 - 17:22

Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 20221114
en attente de ces voiles, je n'ai pas fixé les mats
SERGE22380
SERGE22380
Expert
Expert

Masculin
Messages : 914
Date d'inscription : 13/03/2021
Age : 66
Localisation : LE PRE SAINT GERVAIS

Marley55 aime ce message

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par dakota59 Jeu 10 Nov 2022 - 21:00

joli boulot  demon6 demon6 demon6
dakota59
dakota59
Expert
Expert

Masculin
Messages : 2853
Date d'inscription : 24/10/2016
Age : 59
Localisation : F-halluin 59250

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par Lostiznaos Jeu 10 Nov 2022 - 22:07

oui, les mâts ont l'air bien implantés!
Lostiznaos
Lostiznaos
Expert
Expert

Masculin
Messages : 1739
Date d'inscription : 31/12/2019
Age : 61
Localisation : Rhône Alpes Auvergne

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par SERGE22380 Ven 11 Nov 2022 - 9:55

Implantés, certes mais non fixes définitivement.
SERGE22380
SERGE22380
Expert
Expert

Masculin
Messages : 914
Date d'inscription : 13/03/2021
Age : 66
Localisation : LE PRE SAINT GERVAIS

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par SERGE22380 Ven 11 Nov 2022 - 9:59

Le St Louis va être un petit moment en stand bye en raison de la préparation à notre concours de figurines qui se déroulera à Sevres le we prochain.
Un gros travail préparatif m attend et après 10 jours en Bretagne.
La peinture à l huile aura largement le temps de sécher et je pourrai ensuite m attaquer à la partie mature, voiles et haubans.
Voilà le programme des réjouissances futures.
Serge
SERGE22380
SERGE22380
Expert
Expert

Masculin
Messages : 914
Date d'inscription : 13/03/2021
Age : 66
Localisation : LE PRE SAINT GERVAIS

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par SERGE22380 Mer 4 Jan 2023 - 14:17

Bonjour à Tous en vous souhaitant une bonne année 2023.
Je m'y remets mais j'attends que Thierry démarre lui aussi haubans et voiles car le plan descriptif de chez Heller est assez confus pour Moi qui ne maitrise pas le montage de ce genre de navire
SERGE22380
SERGE22380
Expert
Expert

Masculin
Messages : 914
Date d'inscription : 13/03/2021
Age : 66
Localisation : LE PRE SAINT GERVAIS

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par SERGE22380 Mer 4 Jan 2023 - 14:28

étape couture :
Liures du Beaupré au moyen d'une aiguille et du fil, je n'ai pas trpouvé mieux mais cela m'a bien aidé à passer le fil conducteur dans les petits trous
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 20230110
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 20230111
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 4eohlb11
SERGE22380
SERGE22380
Expert
Expert

Masculin
Messages : 914
Date d'inscription : 13/03/2021
Age : 66
Localisation : LE PRE SAINT GERVAIS

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par Soldier of fortune Mer 4 Jan 2023 - 14:51

Du moment que l'outil remplit la fonction, il n'y a pas de gêne à avoir. Wink
Soldier of fortune
Soldier of fortune
Expert
Expert

Masculin
Messages : 1609
Date d'inscription : 20/02/2015
Localisation : F-Avignon

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par SERGE22380 Mer 4 Jan 2023 - 15:02

tout à fait d'accord
SERGE22380
SERGE22380
Expert
Expert

Masculin
Messages : 914
Date d'inscription : 13/03/2021
Age : 66
Localisation : LE PRE SAINT GERVAIS

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par dakota59 Mer 4 Jan 2023 - 16:41

du belle ouvrage  tiptop tiptop
dakota59
dakota59
Expert
Expert

Masculin
Messages : 2853
Date d'inscription : 24/10/2016
Age : 59
Localisation : F-halluin 59250

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par aurelien wolff Mer 4 Jan 2023 - 21:25

Joli. J'ai l'impression qu'heller s'est pas mal basé la dessus. J'en ai vu dire que le saint louis heller est fictif, ce que je trouve bizarre vu qu'il y a bien eu un saint louis commandé aux hollandais sous richelieu en 1626/7 et on le dessin aussi.
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 1920px-Grand_Saint_Louis-Fournier_img_3090
(il y a plusieurs versions du document)

aurelien wolff
Chef d'équipe
Chef d'équipe

Masculin
Messages : 573
Date d'inscription : 05/02/2020
Age : 23
Localisation : F- alsace

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par SERGE22380 Ven 6 Jan 2023 - 15:35

Cela n'a pas ete facile mais merci pour tes explications Thierry. Parcontre; jen'ai pas procéder comme les indications des shémas de chez Heller, inutile de gaspiller du fil, j'ai procedé différement et assez rapidement je l'avoue.
Qquelques photos de la mise en place des cordages des anneaux sous les rateliers des haubans au moyen d'une grande pince bien pratique.
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 20230113
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 20230114
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 20230112
SERGE22380
SERGE22380
Expert
Expert

Masculin
Messages : 914
Date d'inscription : 13/03/2021
Age : 66
Localisation : LE PRE SAINT GERVAIS

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par SERGE22380 Ven 6 Jan 2023 - 15:36

Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 20230115
Et voilà ce que cela donne.
SERGE22380
SERGE22380
Expert
Expert

Masculin
Messages : 914
Date d'inscription : 13/03/2021
Age : 66
Localisation : LE PRE SAINT GERVAIS

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par SERGE22380 Ven 6 Jan 2023 - 15:53

Les Haubans au moyen de la machine Heller. Pas évident pour un debutant en la matière.
J ai pourtant bien suivi les indications du shéma mais apparemment ce n'est pas bon et au niveau collage, même en suivant les conseils de Thierry, je vais devoir m'y remettre.
Bon pas grave, je vais me dire que c'était un essai non transformé;
Voici mon essai non transformé et peu concluant.
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 20230118
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 20230117
SERGE22380
SERGE22380
Expert
Expert

Masculin
Messages : 914
Date d'inscription : 13/03/2021
Age : 66
Localisation : LE PRE SAINT GERVAIS

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par dakota59 Ven 6 Jan 2023 - 17:02

il prend de belle forme ce bateaux pour avoir travailler avec la machine Heller je ne suis jamais parvenu a faire de beau hauban  tiptop tiptop tiptop
dakota59
dakota59
Expert
Expert

Masculin
Messages : 2853
Date d'inscription : 24/10/2016
Age : 59
Localisation : F-halluin 59250

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par Marley55 Ven 6 Jan 2023 - 17:24

Bonjour Serge
Ah, il y a un petit problème. Effectivement, il y a plusieurs erreurs.

Tout d'abord, tu n'es pas parti du bon endroit. Pour les fils verticaux, il faut utiliser le cran à gauche (lettre Z sur la machine). C'est pour cela que les fils sont décalés.

Je te remets une image des miens.

Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 Img_5423

D'autre part les fils horizontaux ne sont pas parfaitement parallèles. Pour cela, il faut à un moment faire un tour mort pour rapartir droit. C'est à dire que tu pars du chiffre 1, tu fais le tour de l'autre côté toujours sur le chiffre 1, pour revenir encore sur le chiffre 1. Là, tu fais un tour mort du 1 au 2, pour repartir ensuite depuis le chiffre 2 (en profiter pour tendre un peu le fil) et avoir ainsi des fils parfaitement parallèles.

J'espère que les explications sont compréhensibles, sinon en le fera en vidéo.

Pour ma part, cet après-midi pas de St Louis. J'ai juste repassé mes voiles qui sont bien sêches. J'ai passé quelques heures à essayer de réparer mon aérographe, mais je crois bien que c'est la fin pour lui. Bon après 20 ans de bon et loyaux services, il a le droit de rendre l'âme.
Marley55
Marley55
Expert
Expert

Masculin
Messages : 253
Date d'inscription : 12/02/2021
Age : 62
Localisation : Gondrecourt le Château 55

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par SERGE22380 Dim 8 Jan 2023 - 14:29

Ok Thierry et au vu de tes explications fournies sur ton Saint Louis, j'ai compris le comment du pourquoi, me reste plus qu'à acheter des bobines pour m'y remettre, ce que je ferai en fin de semaine.
Par contre, contrairement à ta machine, il a fallu que je perce un trou tout en haut à gauche de l'outil pour y fixer le fil, comme quoi les machines Heller peuvent être differentes les unes aux autres ou bien il fallait que je perce, encore aurait-il fallu le savoir!!!!

Enattendant je me suis mis à peindre les ancres à la peinture à l'huile et je vais vous expliquer les differentes couleurs que j ai appliquées sachant que cela n est pas fini, la peinture à l'huile est très longue à sécher à moins d'y passer un sèche cheveu température chaude mais je trouve que ce n'est pas pratique si on veut retravailler les fondus ensembles;

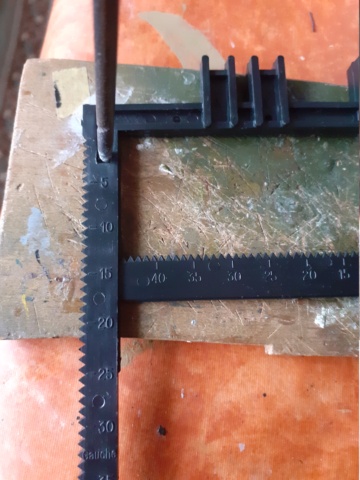

d'abord le trou dans la machine Heller
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 20230119
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 20230120
SERGE22380
SERGE22380
Expert
Expert

Masculin
Messages : 914
Date d'inscription : 13/03/2021
Age : 66
Localisation : LE PRE SAINT GERVAIS

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par Tiger60 Dim 8 Jan 2023 - 14:47

tu cartonnes

_________________________________________________________
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 32058510  Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 Images22    Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 Dsc08822  Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 Dsc05810  Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 Grappe13  Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 Patch_12
Tiger60
Tiger60
Admin
Admin

Masculin
Messages : 28371
Date d'inscription : 19/02/2015
Age : 49
Localisation : F - Oise (60)

https://heller-forever.forumactif.com

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par SERGE22380 Dim 8 Jan 2023 - 14:49

puis les ancres.
1 - J'applique une sous couche acrylique Humbrol Mat 93 (petit pot) sur mle jas d'ancre (pièce n°71)
2 - Idem en noir Humbrol mat sur l'ancre en elle-même;
3- Une fois la peinture sèche, j'applique au moyen d'un pinceau sec Pointe ronde n° 2 une légère couche de peinture à l'huile garance brune alizarine mais très très légèrement, sur le jas d'ancfre et l'anneau
4 - Je laisse sécher 15 mm puis sur le cerclage fer du jas, je passe au pinceau pointe fine n° 5/0 de chez Prince August de la T.O.B (terre d'ombre brûlée), opération 4 fois sur chacun des jas
5 - Je lèche sécher une petite heure et avec le même pinceau, je repasse sur les cerclage du Gris de payne avec le même pinceau, histoire d'ombrer mais sans que cela devienne un brun foncé mais plutôt un brun gris.
6 - Je laisse sécher 15 mm
7 - Ensuite je passe une tres légère couche de terre d'ombre naturelle sur les cerclages ce qui va donner un  aspect gris vert brun, sachant ques les ancres prenaient un peu cette couleur lorsqu'elles étaient remontées du fond marin.
 8 - Coté ancre, sur mon noir mat, couleur de base, un peu de gris de payne ce qui va atténuer la brillance et donner un aspect de vieillissssment.
9 - là, je vais laisser sécher jusqu'à Mercredi où je poursuivrai mes explications en continuant de les peindre.

Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 20230121
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 111
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 211
SERGE22380
SERGE22380
Expert
Expert

Masculin
Messages : 914
Date d'inscription : 13/03/2021
Age : 66
Localisation : LE PRE SAINT GERVAIS

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par SERGE22380 Dim 8 Jan 2023 - 14:52

Vous remarquerez que sur la gamme des couleurs proposées, il y a deux tubes que je n'ai pas cités dans mes explications? Patience, ce sera pour la suite et la finition.
pour info il s'agit d'un Or foncé et du blanc.
SERGE22380
SERGE22380
Expert
Expert

Masculin
Messages : 914
Date d'inscription : 13/03/2021
Age : 66
Localisation : LE PRE SAINT GERVAIS

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par SERGE22380 Dim 8 Jan 2023 - 15:19

Coté haubans, je ne pense pas que je vais utiliser des fils noirs mais plutot écrus car de nombreuses photos détaillent bien la couleur des cordages
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 6d124f10
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 7f8f4110
Vaisseau SAINT LOUIS 1/200ème Réf 80837 - Page 3 5ad78510
SERGE22380
SERGE22380
Expert
Expert

Masculin
Messages : 914
Date d'inscription : 13/03/2021
Age : 66
Localisation : LE PRE SAINT GERVAIS

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par Marley55 Dim 8 Jan 2023 - 16:07

Merci pour tes explications pour la peinture. Cela va me servir pour la prochaine.

Concernant le trou que tu as fais sur ta machine à haubans, je n'en ai pas non plus. J'ai juste fait le tour du montant avec le fil au niveau du cran 1 et fait un noeud simple.
Pour ma part, j'ai essayé d'attaché mes haubans sur le mât de misaine, mais ça ne me plait pas. Je vais refaire et mettrai les photos quand ca sera mieux.

A plus
Marley55
Marley55
Expert
Expert

Masculin
Messages : 253
Date d'inscription : 12/02/2021
Age : 62
Localisation : Gondrecourt le Château 55

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par SERGE22380 Dim 8 Jan 2023 - 16:12

Mais si j'ai bien compris, le haut de tes haubans doit rentrer dans les trous du Hune de misaine, c'est bien celà??
SERGE22380
SERGE22380
Expert
Expert

Masculin
Messages : 914
Date d'inscription : 13/03/2021
Age : 66
Localisation : LE PRE SAINT GERVAIS

Revenir en haut Aller en bas

EN COURS Re: Vaisseau SAINT LOUIS 1/200ème Réf 80837

Message par Marley55 Dim 8 Jan 2023 - 16:17

Oui c'est ça.
Pour le mât de misaine, sous le grand panier du hune, il y a 5 trou qui serviront à fixer le bas des haubans du milieu et un trou à plat long de 1 cm environ (contre le mât) qui servira à passer le haut des haubans du bas.
J'espère que c'est clair. De toute façon je mettrais des photos à ce moment là
Marley55
Marley55
Expert
Expert

Masculin
Messages : 253
Date d'inscription : 12/02/2021
Age : 62
Localisation : Gondrecourt le Château 55

Revenir en haut Aller en bas

Page 3 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
