[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME

+3
Tiger60
antoine40
MISF
7 participants

Aller en bas

TERMINE [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME

Message par MISF Sam 23 Sep 2023 - 17:27

Dans le cadre du montage d'un Grumman F14 d'un membre d'un autre forum, je lui ai proposé de lui fabriquer en 3D, à l'échelle 1/48 ème.

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Avion_20
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Avion_19

Je vais présenter cette confection sous la forme de dessin 3D, avec les logiciels thinkercad et Designspark Méchanical.

Bonne 3D
Eric  :D: :D: :D: :D: :D: :D: :D:


Dernière édition par MISF le Lun 25 Sep 2023 - 15:33, édité 1 fois
MISF
MISF
Chef d'équipe
Chef d'équipe

Masculin
Messages : 677
Date d'inscription : 16/10/2022
Age : 95
Localisation : SIX FOURS LES PLAGES

Tiger60 aime ce message

Revenir en haut Aller en bas

TERMINE Re: [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME

Message par antoine40 Sam 23 Sep 2023 - 18:18

Bonsoir Eric,

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  1f60d Top !

Ca pourra m'intéresser aussi...
antoine40
antoine40
Expert
Expert

Masculin
Messages : 1253
Date d'inscription : 14/12/2016
Age : 64
Localisation : Landes

Revenir en haut Aller en bas

TERMINE Re: [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME

Message par MISF Sam 23 Sep 2023 - 22:01

antoine40 a écrit:Bonsoir Eric,

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  1f60d Top !

Ca pourra m'intéresser aussi...
Bonsoir Antoine.
Merci pour ta visite et ton commentaire.
IL est possible que je fasse deux versions. Une dépliée et une autre à demi dépliée.
Bon week-end.
Bien à toi.
Eric :D :D :D :D :D :D
MISF
MISF
Chef d'équipe
Chef d'équipe

Masculin
Messages : 677
Date d'inscription : 16/10/2022
Age : 95
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

TERMINE Re: [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME

Message par MISF Sam 23 Sep 2023 - 22:02

Pour créer cette pièce, j'ai besoin de documentations et de côtés.
Au niveau documentation, Alain m'a transmis un croquis et quelques photographies.

Un croquis n'est pas un dessin technique. Il offre une idée.
Pour les côtes, il me faut la longueur et la largeur de la pièce désirée. Avec celles-ci, ce qui est au milieu va se placer.

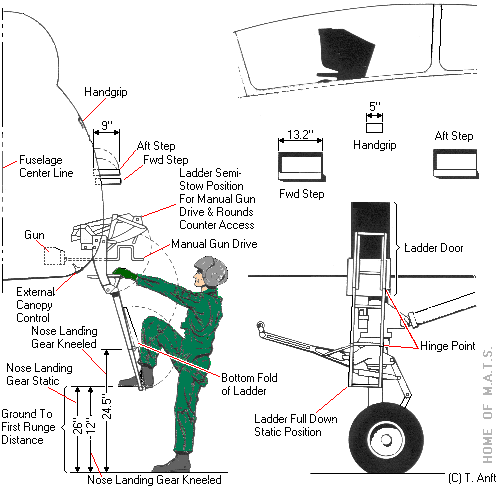

Voici le croquis.

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Echell10

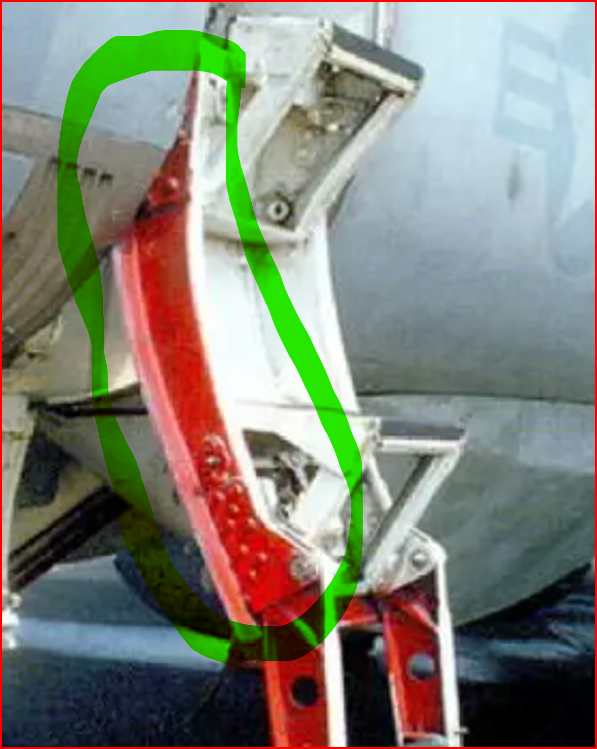

La première pièce à créer est celle-ci.

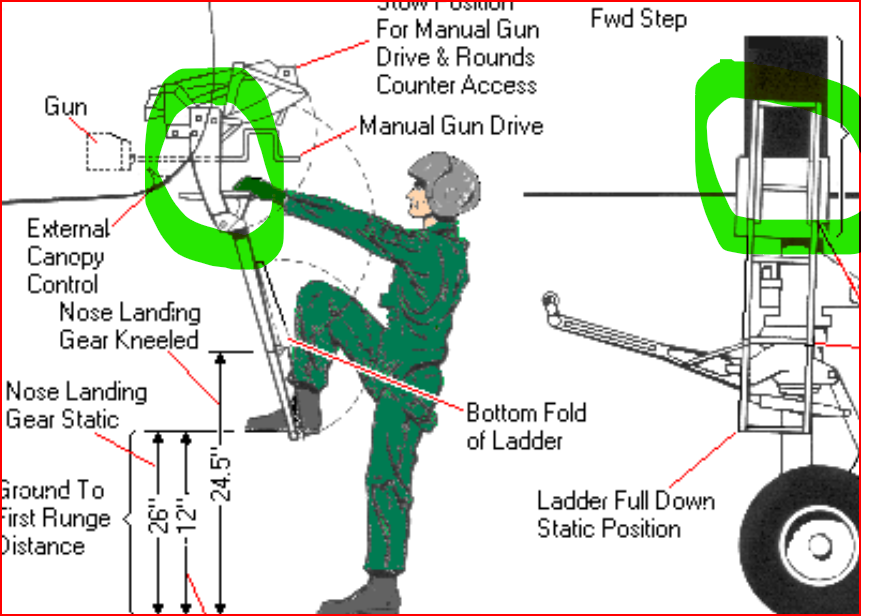

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu275

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu276

Pour des facilités de dessin, je vais utiliser desingspark,
On peut se rendre compte, que le croquis apporte une aide, mais la photographie permet de bien mieux apprécier la pièce.

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu280

Le dessin en 2D est transformé en 3D, grâce à une fonction "tiré".
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu279

Dégagée du croquis, cela donne ceci :
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu278

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu277

La Première pièce est finie.

Voyons la seconde.
Elles sont deux

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu281

Comme précédemment, la pièce est approximativement dessinée par rapport au croquis.

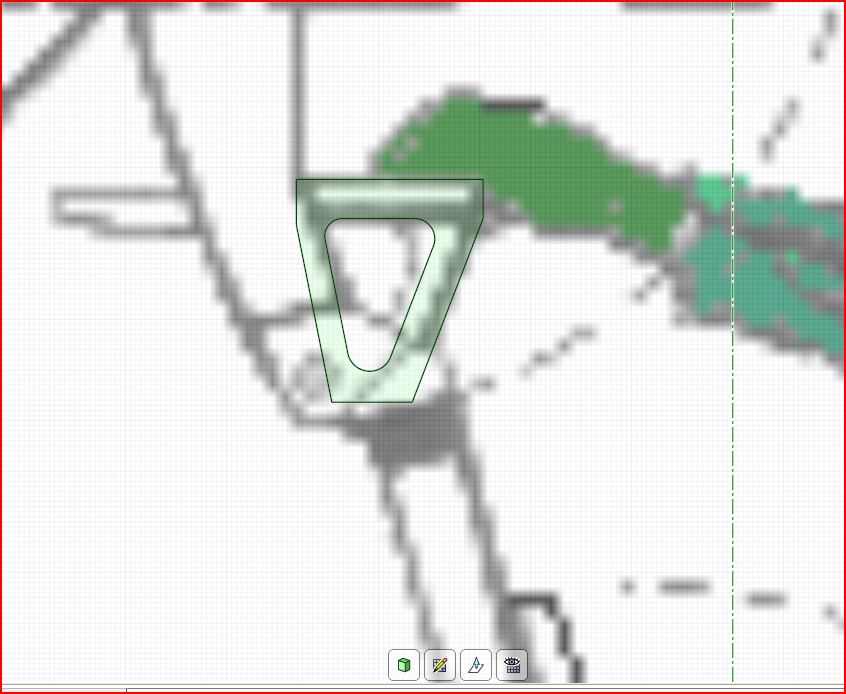

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu285

Cette face est tirée pour la transformer en solide. Je n'aborde pas la confection des vides.
La conception de la pièce est différente de la conception réelle de celle-ci. Il faut être au plus proche de la réalité, tout en gardant à l'esprit, que la simplification d'une pièce apporte un gain de temps, que les contraintes liées aux épaisseurs de pièces lors de l'impression doivent être prises en considération. Les détails sont intéressants à une belle échelle, ils ne sont parfois plus visibles lorsque l'échelle diminue.

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu283
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu284

Voici la pièce en dessin 3D.
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu282

J'ai réalisé 2 pièces différentes, celles-ci me permettent de faire sous thinkercad ceci :

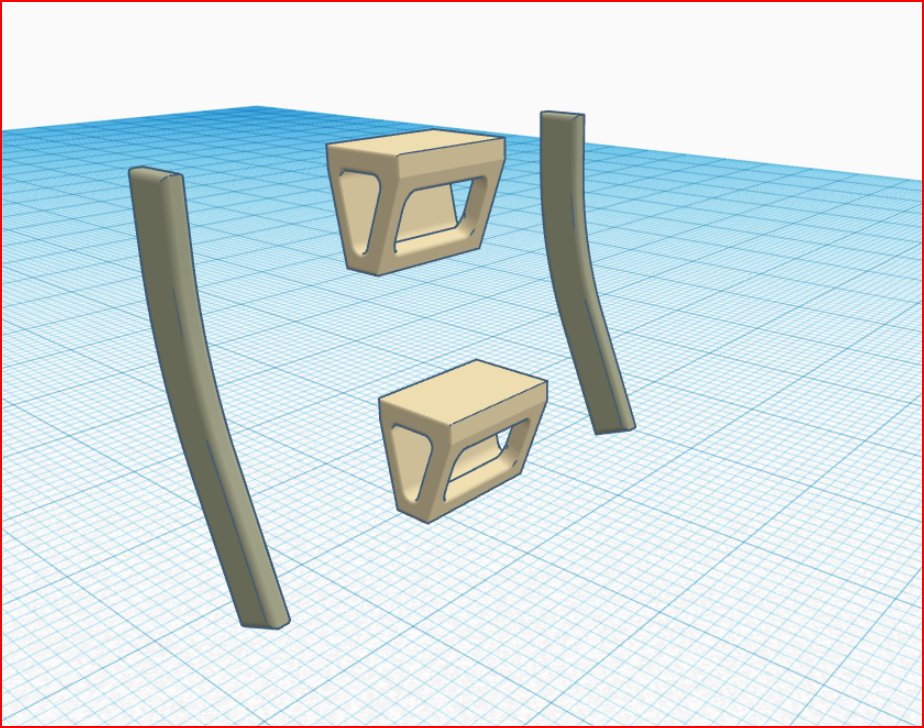

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu286

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu287

Bonne 3D.
Eric :D  :D  :D  :D  :D  :D  :D
MISF
MISF
Chef d'équipe
Chef d'équipe

Masculin
Messages : 677
Date d'inscription : 16/10/2022
Age : 95
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

TERMINE Re: [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME

Message par Tiger60 Sam 23 Sep 2023 - 22:58

sympa éric , mais pour moi au 72e....

_________________________________________________________
Laurent VILLANUEVA

      [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  U1168118 [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  200[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  200  [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Patch_13
Tiger60
Tiger60
Admin
Admin

Masculin
Messages : 29904
Date d'inscription : 19/02/2015
Age : 51
Localisation : F - Oise (60)

https://heller-forever.forumactif.com

Revenir en haut Aller en bas

TERMINE Re: [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME

Message par VMD-25 Dim 24 Sep 2023 - 1:27

Bonsoir Eric




J'adore !!! demon6



Bonne continuation

_________________________________________________________
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  200  [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Cid_3811     [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  200 [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16804
Date d'inscription : 19/02/2015
Age : 54
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Tiger60 aime ce message

Revenir en haut Aller en bas

TERMINE Re: [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME

Message par antoine40 Dim 24 Sep 2023 - 9:37

Bonjour Eric,

il faut que je vérifie mais je me demande s'il n'y en a pas une dans le kit Tamiya... Il faut que je retrouve la boite et que je vérifie.
Si c'est le cas, je pourrai soit te l'envoyer, soit prendre les différentes cotes...

Je regarde ça dans la journée.
antoine40
antoine40
Expert
Expert

Masculin
Messages : 1253
Date d'inscription : 14/12/2016
Age : 64
Localisation : Landes

Revenir en haut Aller en bas

TERMINE Re: [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME

Message par Jacques Dim 24 Sep 2023 - 16:31

Sympa la chosev...

_________________________________________________________
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 33587
Date d'inscription : 21/02/2015
Age : 62
Localisation : F-AIX LES BAINS

Revenir en haut Aller en bas

TERMINE Re: [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME

Message par MISF Dim 24 Sep 2023 - 17:53

Merci Laurent, Marc, Antoine et Jacques.
Au 1/72, cela ne sera pas bien gros. On ne verra pas les trous dans les montants.
Antoine, merci pour ta recherche. En plastique injecté cela sera plus difficile d'avoir autant de détails, même si je l'ai simplifiée.


Suite et fin de cette présentation et de cette réalisation, avant impression.

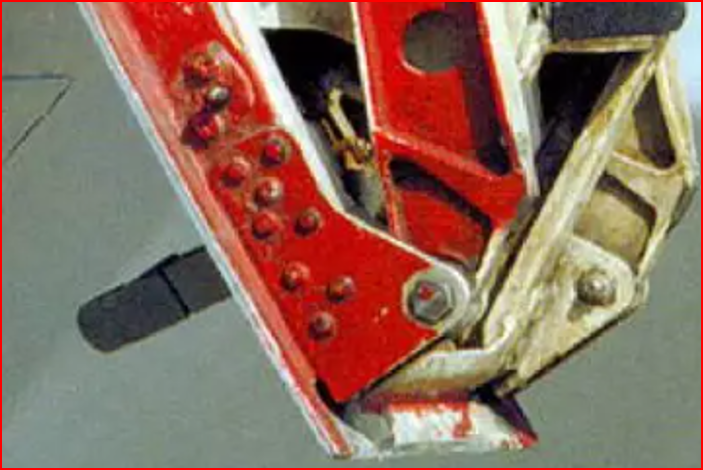

J'attaque par un détail. Le renfort de maintien de l'axe de rotation des deux premiers éléments d'échelle.

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu288

En dessin 3D, sous designspark, cela donne ceci.

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu289

Je fais le montage sous thinkercad.

Une insertion, et trois duplications.

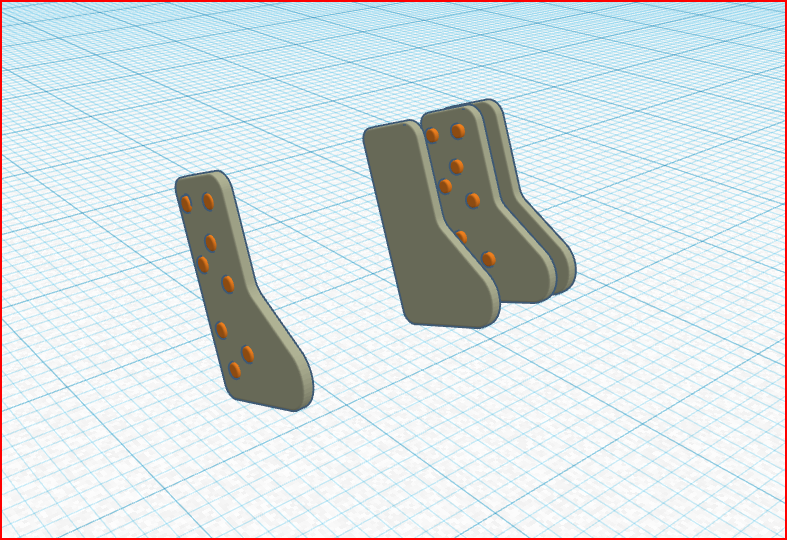

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu290

Les pièces sont réunies en paires.
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu291

Elles sont assemblées sur les pièces déjà montés.
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu292

La seconde pièce importante est la partie centrale de l'échelle.
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu295

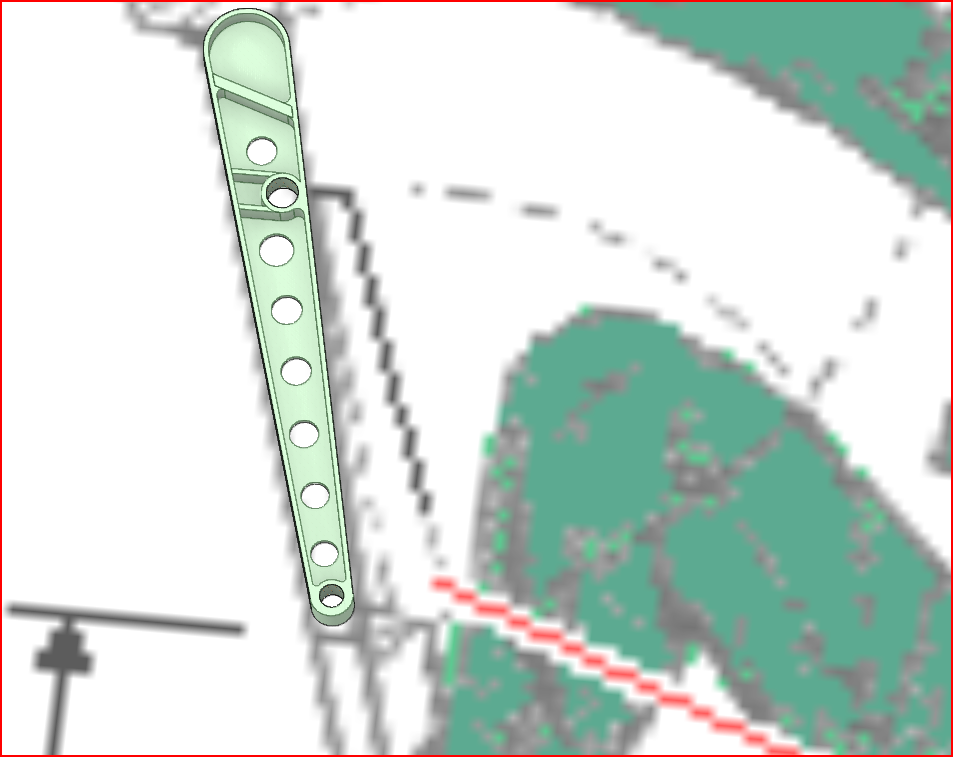

Un face de la pièce est dessinée sous designspark.
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu294

Cette face de pièce est exportée sous tinkercad.
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu304

Pour faire une pièce, j'ai besoin de deux faces.
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu306

Comme les pièces ne sont pas identiques lors d'une rotation simple, je joue avec la fonction "mettre en miroir" de thinkercad

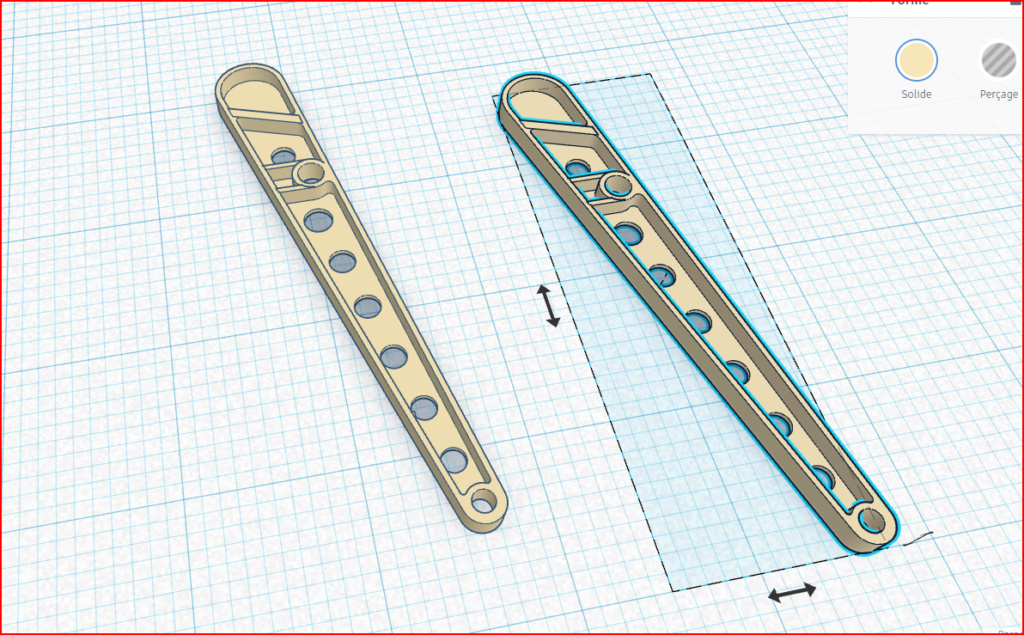

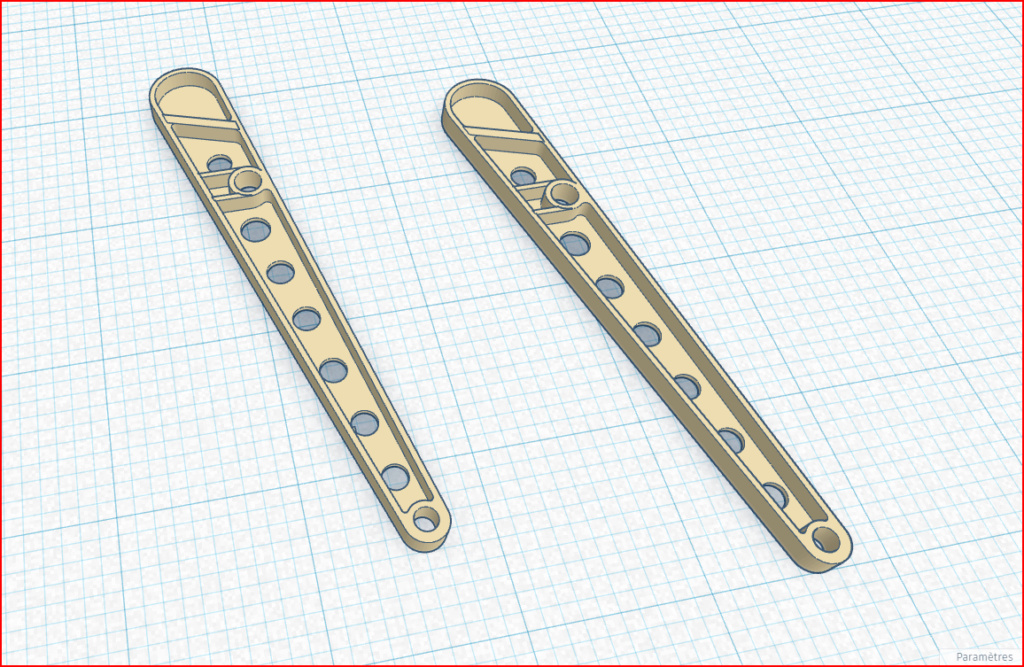

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu307

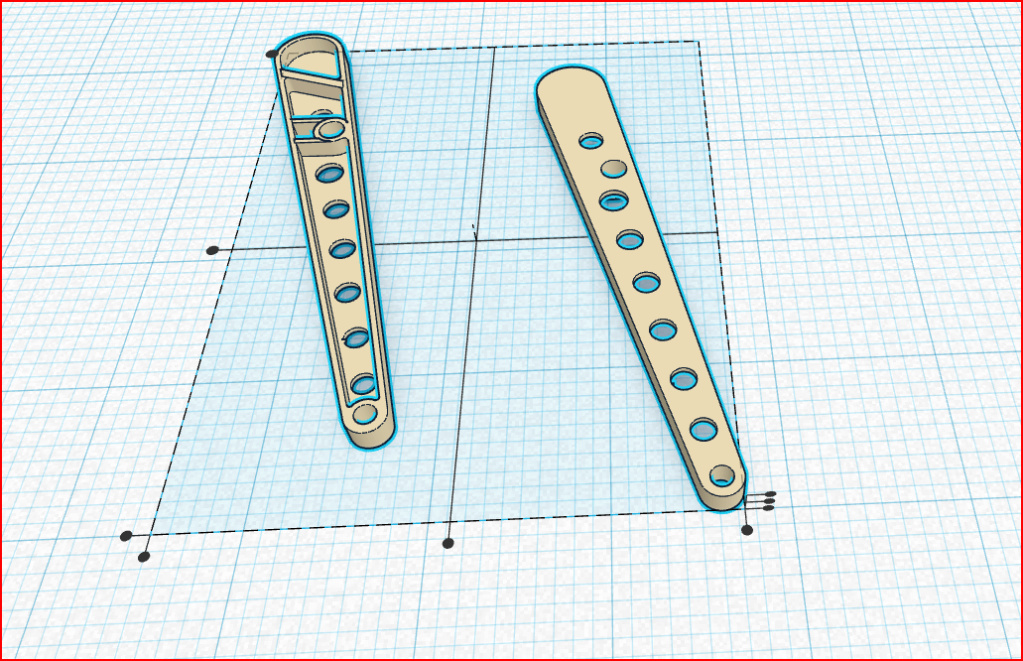

Après plusieurs opérations de mise en miroir, et d'alignement j'obtiens deux pièces distinctes.
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu305
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu301
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu302
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu297
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu298
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu296

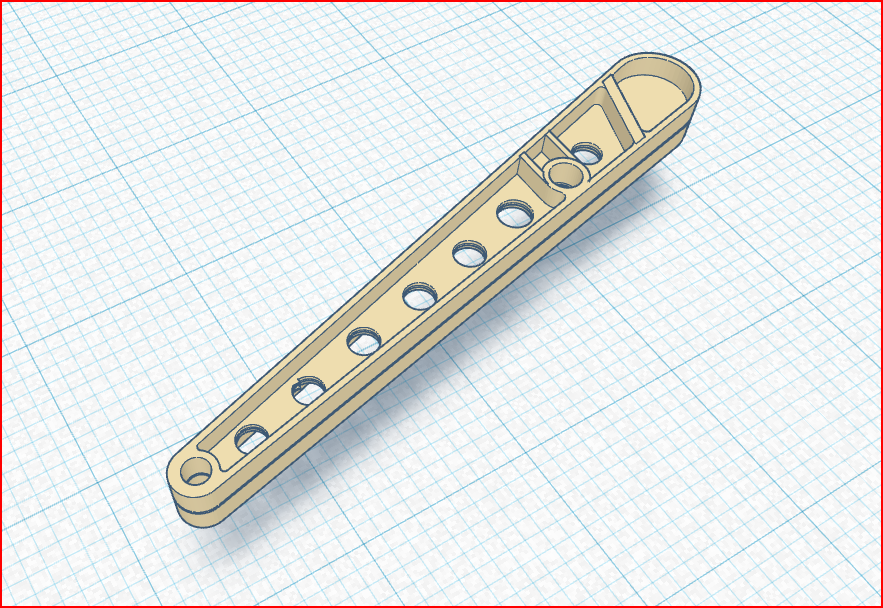

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu299
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu300
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu303

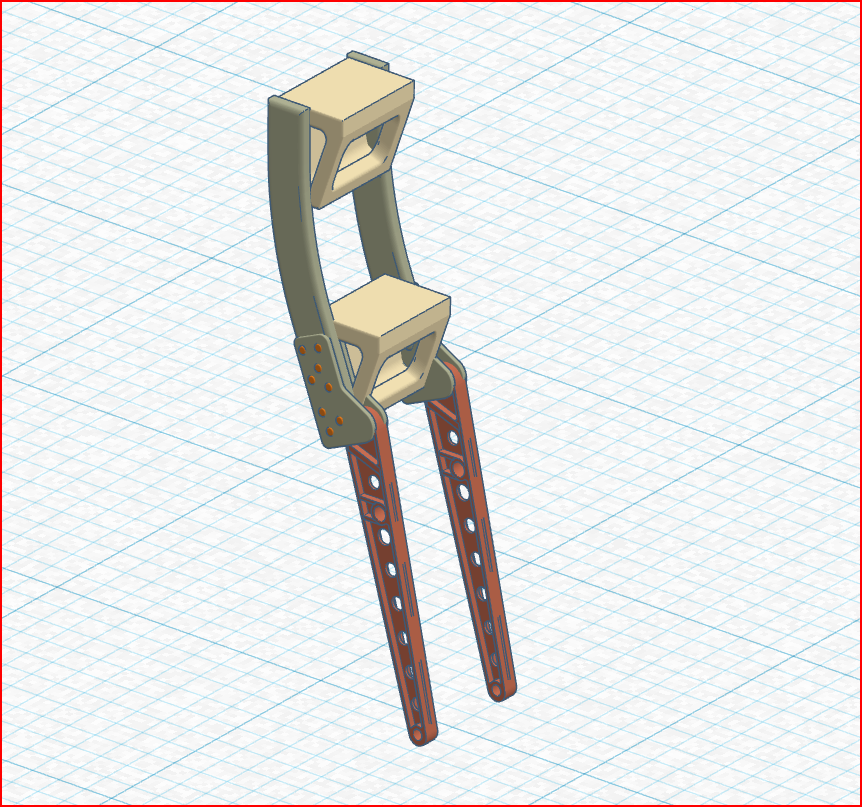

L'étape suivante représente l'assemblage de ces deux pièces sur les éléments déjà contruits.
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu318

Je continue avec la dernière partie de l'échelle.
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu319

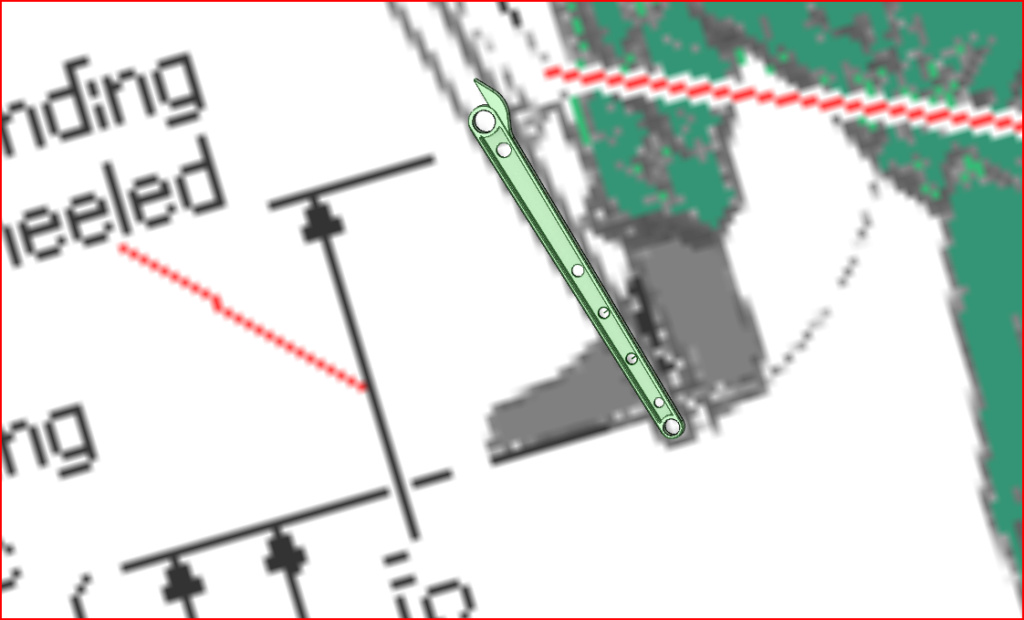

Dessin sous designspark.
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu320
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu322

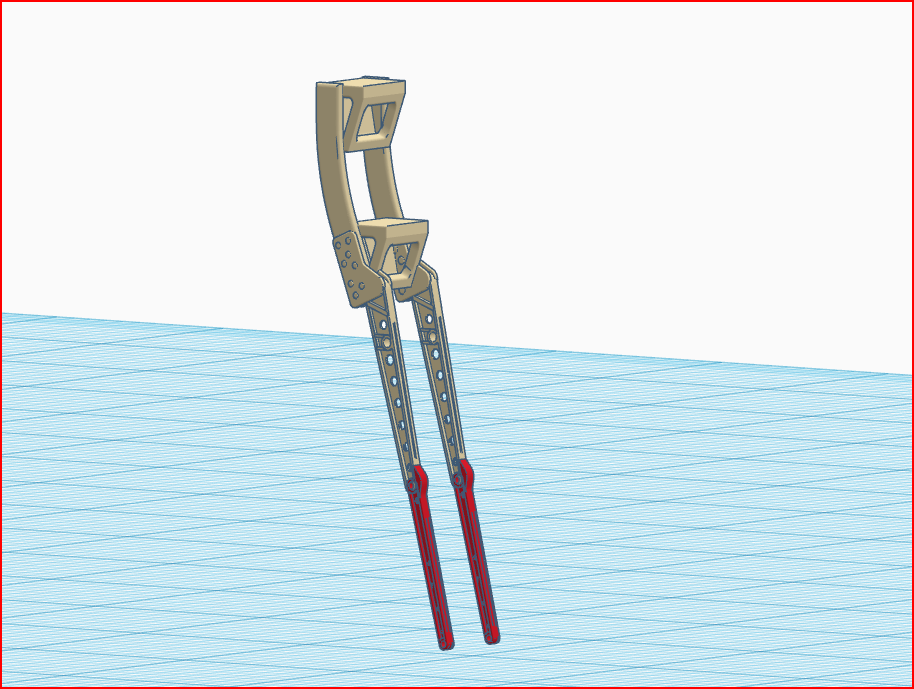

Dernière étape de la construction des éléments principaux.
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu321

Maintenant, ajout des barreaux.

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu325
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu324

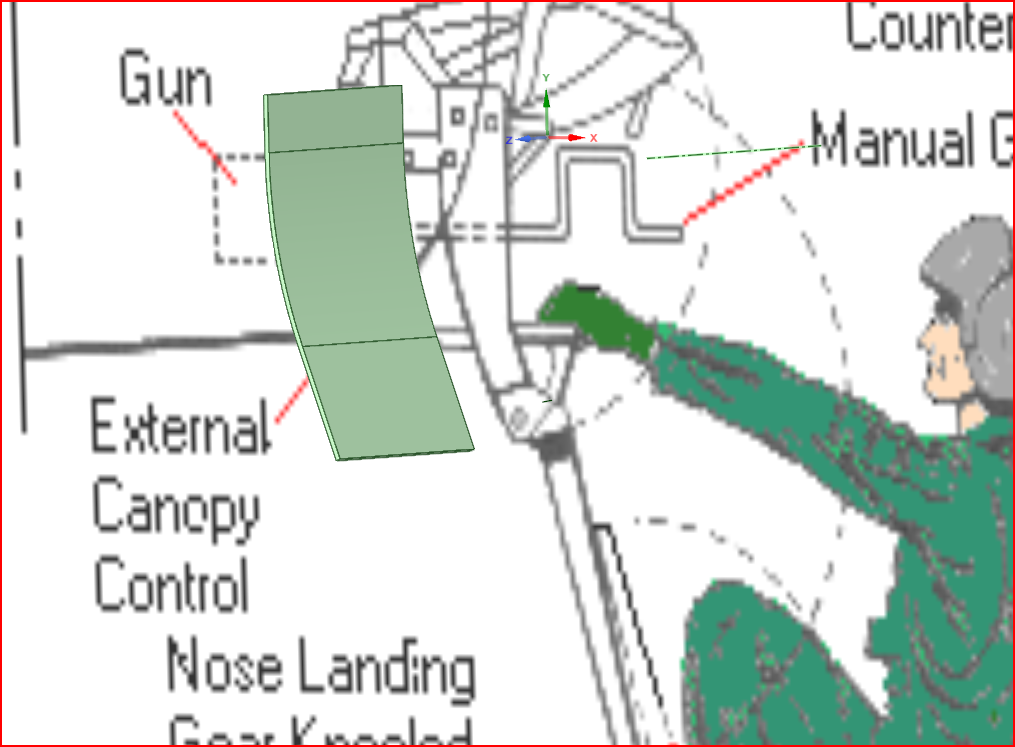

Ensuite création de la plaque du fuselage solidaire de l'échelle.
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu323

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu326

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu327

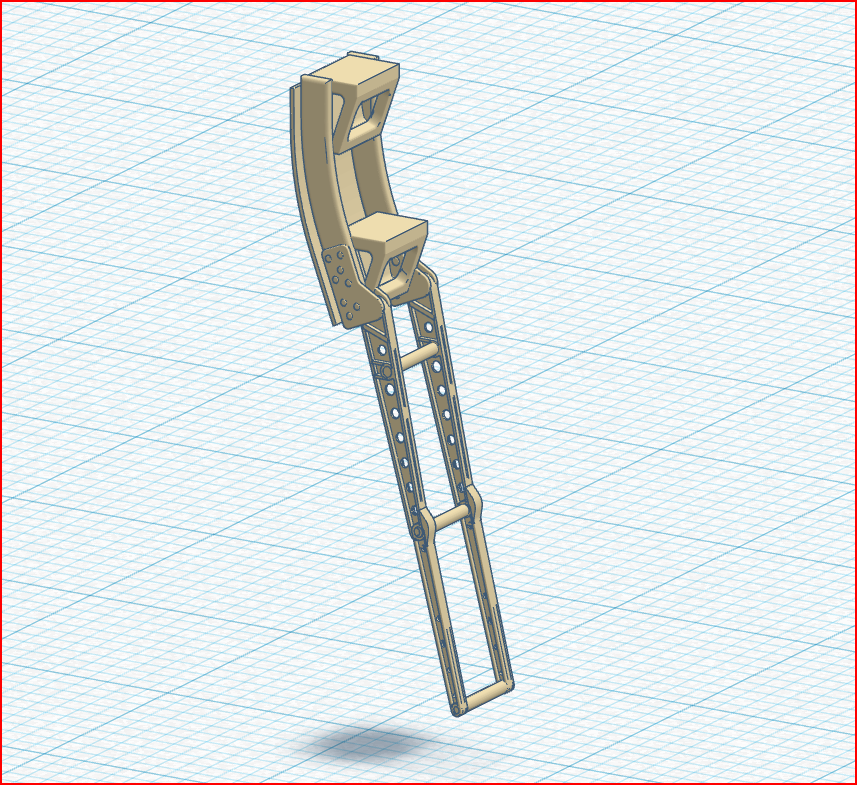

Le dessin de l'échelle est terminé.
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Captu328

Bonne 3D;
Eric :D :D :D :D :D
MISF
MISF
Chef d'équipe
Chef d'équipe

Masculin
Messages : 677
Date d'inscription : 16/10/2022
Age : 95
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

TERMINE Re: [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME

Message par Jacques Dim 24 Sep 2023 - 18:40

Il me semble avoir vu un document avec l échelle  déployée ...
Mais faudra attendre car la je navigue loin ... En MÉDITERRANÉE  ..  :pirat:


Dernière édition par Jacques le Mer 27 Sep 2023 - 17:29, édité 1 fois

_________________________________________________________
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 33587
Date d'inscription : 21/02/2015
Age : 62
Localisation : F-AIX LES BAINS

Revenir en haut Aller en bas

TERMINE Re: [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME

Message par VMD-25 Dim 24 Sep 2023 - 19:47

clap1 clap1 clap1

_________________________________________________________
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  200  [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Cid_3811     [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  200 [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16804
Date d'inscription : 19/02/2015
Age : 54
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

TERMINE Re: [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME

Message par MISF Lun 25 Sep 2023 - 15:32

Merci Jacques et Marc pour cette nouvelle visite.


Voici les impressions avec le clap de fin.

[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Img_1403
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Img_1404

Bonne 3D
Eric :D :D :D :D :D
MISF
MISF
Chef d'équipe
Chef d'équipe

Masculin
Messages : 677
Date d'inscription : 16/10/2022
Age : 95
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

TERMINE Re: [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME

Message par lagaffe92 Lun 25 Sep 2023 - 17:25

:affraid: demon6
lagaffe92
lagaffe92
Expert
Expert

Masculin
Messages : 5583
Date d'inscription : 18/08/2018
Age : 71
Localisation : F-hauts-de-seine

Revenir en haut Aller en bas

TERMINE Re: [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME

Message par VMD-25 Lun 25 Sep 2023 - 18:37

Bonsoir Eric

Le résultat est magnifique !!!

Félicitations

 Et ta façon de faire m'a permis de progresser en modélisation (l'étirer de la 2D à la 3D) c'est magique pour les forme quelques peu difficiles à reproduire !!!

Marc

_________________________________________________________
[MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  200  [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  Cid_3811     [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  200 [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME  U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16804
Date d'inscription : 19/02/2015
Age : 54
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

TERMINE Re: [MISF Échelle d accès pour GRUMMAN F14 TOMCAT - 1/48EME

Message par JEF37 Lun 25 Sep 2023 - 19:00

Un grand bravo Eric !

Cette réalisation est magnifique, impression très nette !
JEF37
JEF37
Expert
Expert

Masculin
Messages : 9185
Date d'inscription : 02/06/2015
Age : 58
Localisation : F-Fondettes ( 37 )

cateralp aime ce message

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
