MESSERSCHMITT Bf 109 D La chasse suisse en juin 1940 ... Réf 236

pifoux a écrit:Trèèèès intéressant, et très joli montage

Merci pifoux!

Bonjour a tous!

Voici les avancées de ce samedi.

J'attaque la déco avec les marques de nationalité. Finalement j'ai décidé de peindre ces dernières a la peinture et au pochoir, et je fabriquerai les décals pour le code de fuselage de l'avion et divers marquages de servitude.

Comme je souhaite représenter l'avion juste avant qu'il ne soit perdu au combat début juin 40, je représente les marquages selon les normes en vigueur entre janvier 1940 et septembre 1944, a savoir:

- grandes croix a l'intrados (950/285 mm)
- grandes croix de fuselage (850/250 mm) , et code a l'arrière du fuselage.
- petites croix cerclées a l'extrados (470/145 mm, diamètre du cercle 820 mm)
- gouverne de direction entièrement rouge avec petite croix (333/100 mm)

A noter que la seule photo connue de l'avion le représente en 1939, donc avec le schéma d'avant 1940 (petites croix cerclées a l'intrados et l'extrados, pas de croix sur le fuselage, qui comprend un code de grande dimension, moitié supérieure de la direction rouge avec petite croix). Cependant il n'y a aucune raison pour que l'avion ait encore porté cette livrée en juin 40.

Allez c'est parti! on sort le matériel...



On passe un coup de blanc a l'emplacement des marquages de nationalité. je suis content de l'aspect de la gravure!




On masque (ca m'a pris un temps fou...)

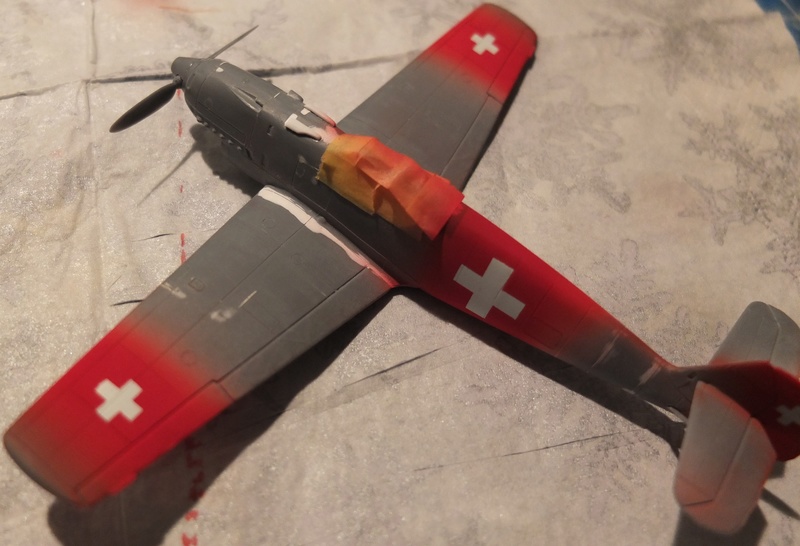

Et hop un coup de rouge (pas celui la l'autre!)



Et enfin on démasque!!






Je suis satisfait du résultat, la géométrie des croix est OK et il n'y a quasiment pas de pétouilles.

Demain je masque tout ça et j'attaque la livrée RLM 65/70!

Bonjour a tous

J'ai commencé la livrée par le bleu clair RLM 65, qui recouvre le dessous de l'avion.
J'ai utilisé la référence revell aquacolor 49, qui correspond bien a l'idée que je me fais de cette teinte.

Il a fallu commencer par masquer les insignes et passer un préombrage, qui doit rester léger, les avions étaient bien entretenus et les photos montrent que les couleurs résistaient bien. Ça ne doit pas avoir l'air dégueu comme par exemple du Olive Drab US.



Résultat après une bonne couche de RLM 65... le pré-ombrage est encore visible ça et la
Il faut dire que les teintes bleu clair ou gris clair sont toujours agréables à travailler





La fin du coloriage sera pour le week end prochain... j'ai déjà masqué les insignes à l'extrados et devinez quoi, c'est une vraie galère de couper des cercles d'un si petit diamètre avec un compas cutter. J'ai commencé par essayer avec de la bande Tamiya mais elle se déforme sous la contrainte exercée par la lame... ça donne systématiquement une sorte de patatoïde. Finalement j'y suis parvenu avec de l’adhésif Friskett, mais il a fallu de nombreuses tentatives. Et de conclure par le proverbe shadok: plus ça rate et plus on a de chances que ça marche!

Génial . C'est super ce montage

dakota59 a écrit:

Pifoux a écrit:Génial . C'est super ce montage

Merci a tous les deux !!!

ROLANDO ERIC a écrit:Bravo pour ce montage.
Bonne continuation.
Eric  :D :D :D :D :D

Merci Eric!

Bonjour a tous!

Un petit résumé des travaux du jour.

J'ai commencé par une bonne séance de masquage, bande cache pour les insignes et la délimitation du fuselage, liquide de masquage pour la verrière (ce qui s’avérera être une mauvaise idée...)

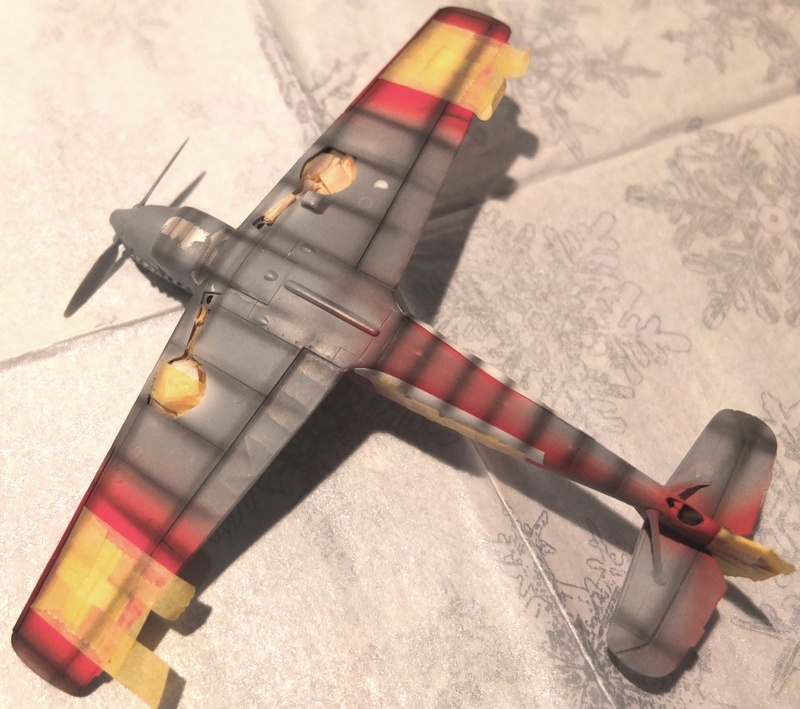

Dans la foulée, un petit pré-ombrage a l'encre noire diluée a l'alcool... A ce stade, l'avion a un drôle d'aspect. Entre les couches de peinture précédentes, les masques et le pré-ombrage, on obtient un curieux patchwork!!





Et hop; un messer tout vert! La peinture est je crois censée correspondre au RLM 70 allemand (du vert sombre quoi), j'ai utilisé la référence Revell Aquacolor numéro 68, tout droit sortie du pot.






Et enfin le moment de vérité ou l'on retire les masques, heure du verdict pour tout le travail précédemment effectué!






Globalement je suis satisfait du résultat, c'est propre et sans bavures. Il y a toutefois quelques défauts, qu'il faudra rectifier.


La délimitation sur le bas du fuselage a droite est un peu de travers. En fait c'est au moment de passer la teinte bleu clair que j'ai mal contrôlé les masques.





Second défaut, la cocarde de l'extrados droit louche un peu. A rattraper avec des chutes de décal blanc (en rallongeant un peu la branche droite et la branche du haut ça devrait passer). A gauche, c'est correct.



Enfin le masquage de la verrière avec du liquide de masquage a été foireux. A refaire, sans masque et au pinceau cette fois.







Une fois ces corrections effectuées, la prochaine étape sera de vernir en brillant puis de créer les décals du code de fuselage.


A bientôt pour la suite!

chouette

Merci dakota59!!!

très beau travail

ta peinture toute en nuance est une vrai réussite


Pierre

Hello

Dernière mise a jour du week end, j'ai repris la verrière au pinceau.







C'est mieux comme ça.

Prochaine mise a jour le weekend  prochain, avec en principe le vernis brillant et les decals

Bonne semaine a tous!!

pfourneau a écrit:très beau travail

ta peinture toute en nuance est une vrai réussite


Pierre

Merci a toi!

Pas l'habitude de voir des livrées suisses... Et c'est très original... surtout sur un chasseur allemand !
Beau travail sur cette référence de qualité du 109 B !

Kurogane a écrit:Pas l'habitude de voir des livrées suisses... Et c'est très original... surtout sur un chasseur allemand !
Beau travail sur cette référence de qualité du 109 B !

Bonsoir Kurogane!
Merci pour ton appréciation. C'est vrai que c'est un bon kit, qui reste d'un standard tout a fait acceptable pres de quarante ans après sa sortie. Le genre de kits qu'il ne faut pas se priver de (re)découvrir.

J'ai beaucoup d'autres appareils suisses en projet, a partir de kits Heller au 72e bien sur. Entre le Fi-156, l'Alouette 3, le Mirage, le Potez 630, le Ju-52, le Dragon Rapide... il y a de quoi faire!

Vraiment superbe.Très belle peinture.

C'est super chouette d'autant qu'on est pas habitué à voir le BF dans cette livrée, en tout cas c'est propre et net
Bravo
Gilles

Gilles a écrit:C'est super chouette d'autant qu'on est pas habitué à voir le BF dans cette livrée, en tout cas c'est propre et net
Bravo
Gilles

jpj1/35 a écrit:Vraiment superbe.Très belle peinture.

Merci a vous deux!

Hello

Voici un petit résumé des étapes de préparation pour les décals faites maison. Je précise que j'utilise windows.
La méthode est grosso modo la même que celle présentée dans le numero 1 du magazine cocardes.


- il faut tout d'abord numériser le motif que l'on souhaite créer. L'idéal est si possible de partir d'un scan. J'ai pour ma part scanné un profil figurant dans le livre de Georg Hoch sur les Messerschmitt suisses



- Ensuite il faut reformater et redimensionner l'image pour ne conserver que le motif désiré, à l’échelle qui nous intéresse, 1/72 en l'occurrence. J'ai utilisé The Gimp, un logiciel libre d'édition d'image

- Pour finir on copie le ou les motifs sur un fichier word ou power point, qui sera la version numérique de notre planche. L'avantage de ces logiciels est qu'ils sont configurés par défaut pour une impression en a4, comme la planche de décals vierge. Je prévois plusieurs motifs en prevision d'eventuels soucis!!!



On peut désormais imprimer. Comme mon code est blanc et que les imprimantes grand public ne peuvent imprimer du blanc, je l'ai imprimé sur du papier a décal blanc et non transparent.
Je vais donc devoir découper chaque lettre au plus près. C'est la principale limite de cette méthode, elle est peu adaptée aux motifs qui contiennent du blanc.



 Apres un séchage de 24H on applique au pinceau une couche de liquid decal film, une sorte de vernis destiné a protéger le motif de l'eau.



Voila je n'ai plus qu'a attaquer la découpe... ça ne va pas être évident de dégager les parties arrondies...

Suite des travaux sur les decals


Comme prévu la découpe s'est avérée compliquée. Au 1/72e c'est un peu limite pour ces lettres, ça irait mieux au 48e

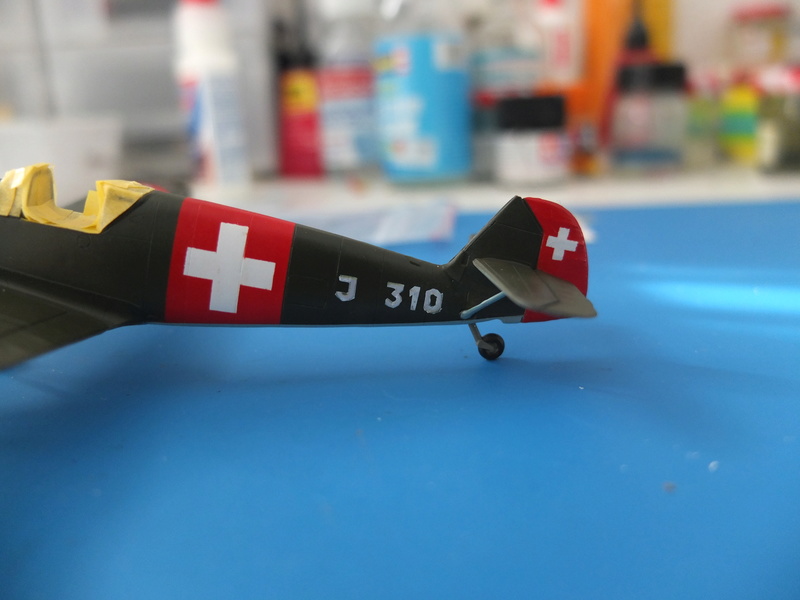

Voici le rendu une fois les lettres posées sur la maquette... c'est passable sans plus. Je vais devoir reprendre les contours au pinceau fin.
Je dois encore tout faire pour  le coté droit (découpe + dépose)

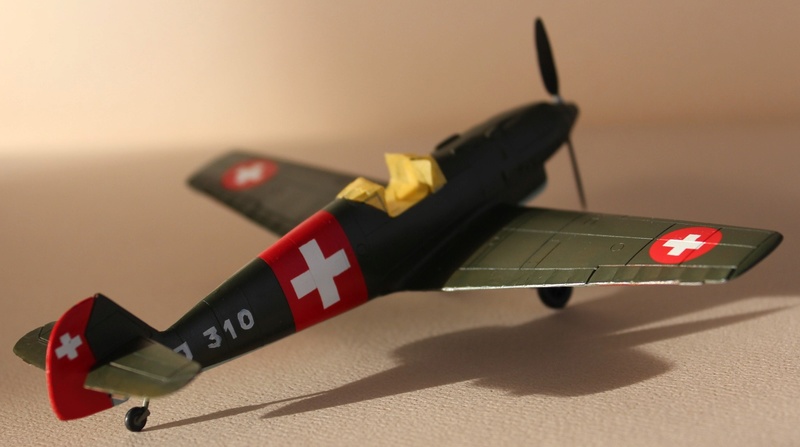

Une petite vue d'ensemble de la maquette, qui depuis la semaine dernière a été vernie en brillant, a reçu ses trains, et dont l'hélice a été peinte. Il n'y a pas a dire, le kit a de l'allure, Heller a vraiment bien travaillé.



A bientôt pour la suite!

J'ai posé le code coté droit - mais il manque encore le tiret de chaque coté





Puis j'ai repris les contours a la peinture verte a l'aide d'un pinceau bien pointu. A gauche je suis satisfait même s'il faut encore reprendre le zéro avec du blanc



A droite ca rend un peu moins bien. Le trois notamment laisse a désirer...



J'améliorerai ça un autre jour - car la je sature un peu! Bonne fin de dimanche a tous!

dakota59 a écrit:

Merci dakota59!

Joli ce kit, et la déco est originale . Pour les décals je n'aurais pas employé cette méthode . Voici comment j'aurais procédé :
- photo du kit
- récupération de la couleur verte du kit avec la pipette du logiciel de dessin
- confection du code avec le contour construit avec la couleur de la pipette pour être au plus proche possible de la couleur du kit
- Impression sur une feuille de décal transparent avec le contour vert
- faire un cache de la dimension du décal en laissant un peu moins de place pour le contour vert
- vaporisation du blanc dans le cache posé à l'emplacement des décals
- pose des décals à cet emplacement
La couleur verte ressortira bien et tu auras tes lettres en blanc ! CQFD non ? Qu'en penses-tu ?

pifoux a écrit:Joli ce kit, et la déco est originale . Pour les décals je n'aurais pas employé cette méthode . Voici comment j'aurais procédé :
- photo du kit
- récupération de la couleur verte du kit avec la pipette du logiciel de dessin
- confection du code avec le contour construit avec la couleur de la pipette pour être au plus proche possible de la couleur du kit
- Impression sur une feuille de décal transparent avec le contour vert
- faire un cache de la dimension du décal en laissant un peu moins de place pour le contour vert
- vaporisation du blanc dans le cache posé à l'emplacement des décals
- pose des décals à cet emplacement
La couleur verte ressortira bien et tu auras tes lettres en blanc ! CQFD non ? Qu'en penses-tu ?

Bonsoir pifoux!

Effectivement ta méthode est astucieuse.
A vrai dire il n'est pas trop tard pour essayer car je n'ai pas encore verni les décals, je peux donc les virer sans problème. Ma seule crainte c'est que le rendu du vert sur le décal soit trop différent de celui du kit (les sources d'erreurs sont multiples: rendu des photos, qualité de l'imprimante...)

Je pense que je vais quand même essayer, au moins pour le chiffre trois un peu foireux sur le côté droit. A gauche par contre je vais laisser en l'état, le rendu est satisfaisant tel quel.

A bientôt et merci pour l'astuce!
