SUD AVIATION SA 319 ALOUETTE III prototype 1/100ème Réf CADET 79745

Mon montage en cours sur ce seul kit exclusif du prototype de l'Alouette III... en pas à pas très bref mais surtout en images.
A savoir aussi que la teinte extérieure jaune proposée est fausse puisque le proto réel était en bleu moyen comme le montre cette photo...


La boite acquise chez Heller lors de la visite à Trun fin Novembre dernier.


Après l'assemblage du gros oeuvre (fuselage, plancher cockpit et empennages), voici les débuts des motifs à prévoir car Heller a mélangé certains détails entre le proto et le modèle de série...
Les motifs et améliorations du cockpit :
- Installer 3 sièges alignés à l'avant (Heller avait prévu une simple banquette) et détailler le bloc console centrale.
- Ajouts de palonniers en photodéc de récupération et de manches à balais en fil de cuivre arrondi.
- Harnais en bandelettes adhésives.












Collage et ponçage du joint central de la bulle vitrée... pas simple car un reste de joint restera visible sur les faces avant...


Puis modification de la quille arrière dont Heller à représenté celle du modèle de série (voir le boxart de la boite). Il faut modifier la pièce de la boite pour le cadre et compléter partiellement la partie pleine avant avec de la carte plastique.

Pour le train d'atterrissage, remplacer les 3 roues par des pièces de rabiots plus épaisses et un peu plus grosses (d'autres photos vont venir à ce sujet...). Les barres d'amortisseurs, trop épaisses et trop courtes sont refaites en profilés Evergreen.





A suivre...

Beau travail!

Superbe début, bravo.

...

Super tous les détails rajoutés, on dirait une Alouette III au 1/72

Alain

J'ai aussi cette photo que je n'ai pas voulu éditer ici car "protégée" donc je te demande de la retirer.
Quant à la teinte des bandeaux, je maintiendrai le rouge.
Les bandes jaunes semblent aussi "retouchées" car leurs dessins ne sont pas précis non plus.

J’ai fait place nette, je te présente toutes mes excuses.

Bonne suite.

Merci.

bravo Alain et merci à Fabrice...

super le montage
j ai hate de voir la suite.....

bonsoir  Alain   pour moi c'est tout bonnement incroyable  se que tu fait des intérieurs
tout ces  petits éléments  j'en ai les yeux qui frisent bravo!  en tout cas  c'est bien parti pour nous faire une pièce exceptionnelle une de plus  à ton actif serais-je tenté de dire   cdlt Olivier

Bravo, tres beau travail

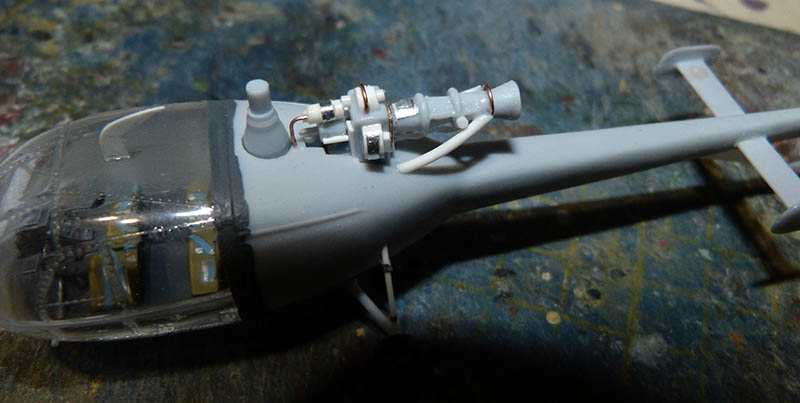

Suite des travaux avec les finalisations sur le moteur (scratch complet à partir de la pièce d'origine)... et en consultant les rares photos à ce sujet. Il y avait de grosses différences avec celui de série.

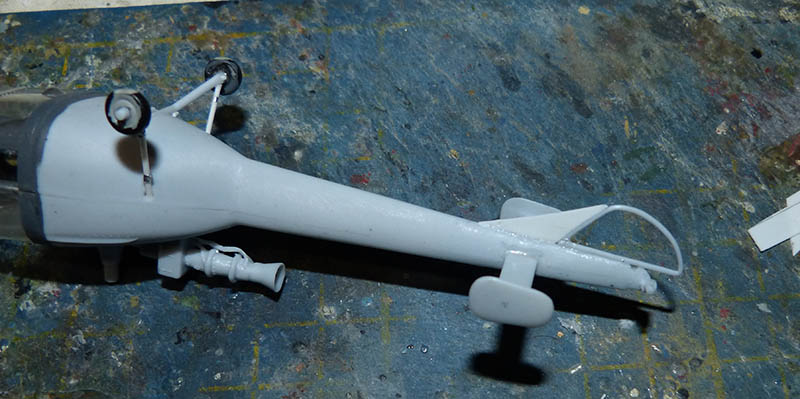

Le train d'atterrissage complet est terminé.

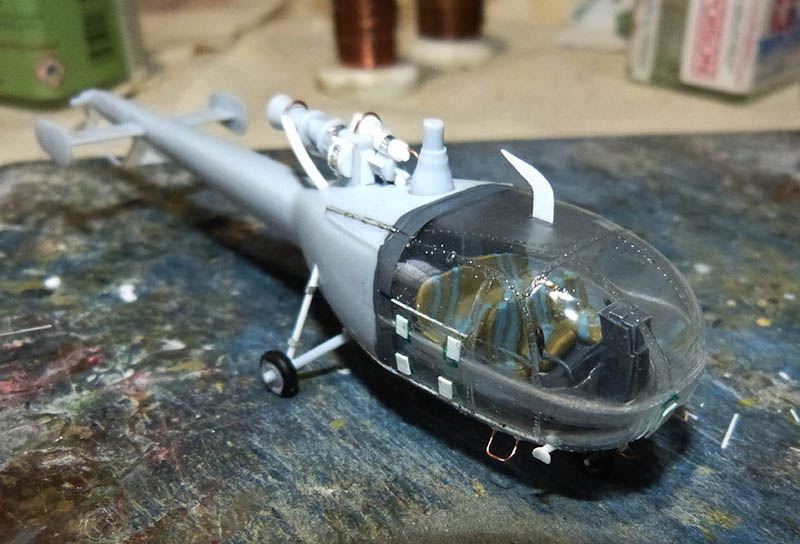

La bulle avant est collée en place avec ses jointures au fuselage finalisées avec des protections en cache adhésif.
il faut ensuite ajouter quelques trappes de visites et les marches pieds (fil de cuivre fin) sur les flancs de la cabine.
On supprime enfin le phare de toiture moulé dans la masse pour le remplacer par une grosse antenne pointue et recourbée (en carte plastique taillée).

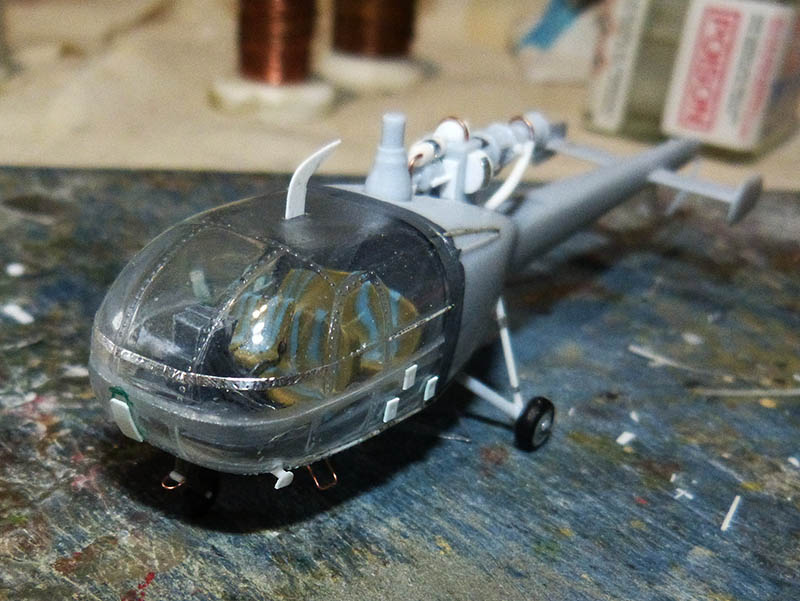

Le train avant reçoit son crochet de remorquage (fil de cuivre) et les côtés avant de la bulle reçoivent un phare de navigation (carte plastique).










Le contre Rotor arrière est affiné et collé en place et les parties "pleines" de la bulle sont peintes en gris moyen intérieur Humbrol 27. Attention aux erreurs du Boxart qui représente des portes ajourées complètement alors qu'elles étaient pleines dans la réalité.
Il faut aussi compléter certains montants non représentés sur les vitrages des portes latérales et sur les faces frontales de la bulle avec de la bandelette adhésive aluminium.
Malheureusement, un joint central restera visible partiellement sur l'avant de la bulle vitrée.





Bientôt la peinture...

A suivre...

bonsoir  je te cite  Alain :  "Malheureusement, un joint central restera visible partiellement sur l'avant de la bulle vitrée."  et voila  le drame pour moi qui a voulu en faire une version militaire et  bien que moins doué qui toi  pour palier ce probléme de joint sur la partie vitrée j'ai opté  pour la solution de facilité  car  cette alouette  était destinée à accompagner quelque autres maquettes notamment Russes  à cette échelle 1/100 alors ne vous jetez pas du sable dans les yeux en voyant  ma photo  ci jointe (d'une version  du cockpit type agence dirais-je  pour trouver des excuses )  cela dit ton travail est remarquablement  beau à travers , la bulle  on y voit tout c'est superbe  cdlt  olivier

Mon tout premier kit... il y a quoi... 44 ans...
Bon à l'époque c'était un fromezeboxe sans peinture ni rien hein...

Ennuyeuse cette histoire de joint, d’autant plus dommage que les vitrages ont l’air de bonne qualité.

Bonne continuation.

joli début

Suite du montage...

1/ Préparation du Rotor principal avec ajouts en Scratch de quelques éléments mécaniques dont un moyeu central bien visible sur les photos d'époque.
Les pales trop "droites" sont courbées à l'eau bouillante pour simuler leur effet de poids.

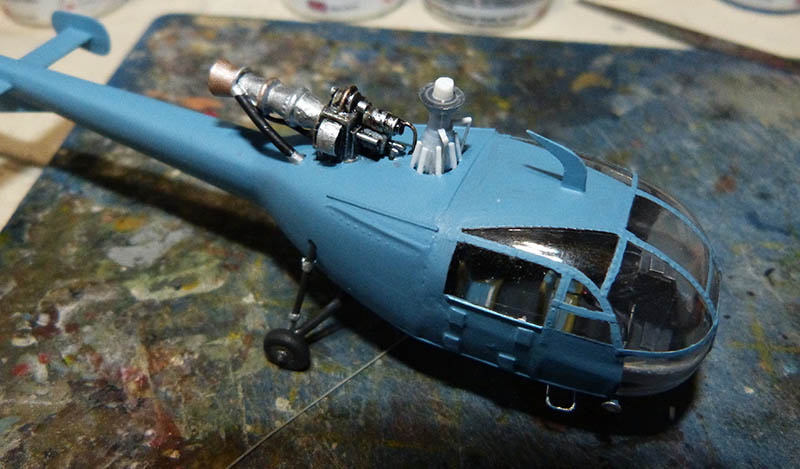

2/ Mise en peinture du modèle... l'engin est entièrement en bleu moyen Humbrol 89 et les jambes de trains en gris sombre H 67.
L'axe du rotor principal, un peu trop lisse, est agrémenté de quelques détails en carte plastique.
Le rotor de queue est installé et peint en jaune H 69 tout comme son cadre de protection.

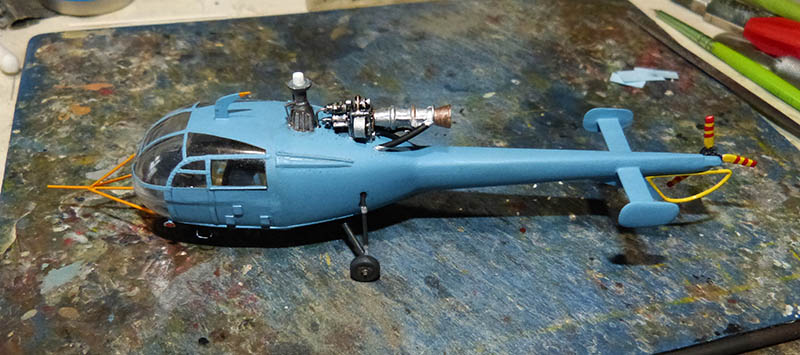

3/ On ajoute ensuite la perche avant, caractéristique du prototype. L'ensemble est en sections Evergreen installées en suivant les photos d'époque pour les proportions "à vue d'oeil".
Le tout est en jaune orangé H 46 tout comme la pointe de l'antenne dorsale.
Enfin, les pales du rotor de queue sont striées de rouge sur 3 bandeaux, réalisés ici au pinceau à main levée.









A suivre...

Très beau montage , avec de belles améliorations

bonsoir c'est tout bonnement fabuleux  et ne pas oublier que c'est une maquette au 1/100  bravo mille fois bravo! Alain  cdlt Olivier

Eh bien en voilà 1 sujet original , en espèrent la voir en vrais en février

yann a écrit:Eh bien en voilà 1 sujet original , en espèrent la voir en vrais en février

Oui, elle sera prête pour la réunion !
Apportes ton Ariane, ça fera du Cadet en expo...

Ok nous allons faire une expo de "Cadet".

Un jour, j'apporterai ma petite collection de bateaux Cadet...

Elle est magnifique
