Drakkar OSEBERG 1/180ème Réf CADET 056

Voici un prochain montage naval à venir avec un petit "Cadet" comme je les aiment... cette fois, ce sera le Drakkar "Oseberg" (du nom en Norvège où fut découvert les restes de l'un de ces navires).
Le kit sera amélioré à la limite de ce que l'on peut faire à cette petite échelle... en attendant de monter son grand frère au 1/60ème.

La boite (série boites bleues navales des années 80) avec l'ancienne et très belle illustration très "vendeuse" à l'époque.


Les pièces : Moulées en noir et peu nombreuses mais il y a l'essentiel pour un navire de ce type.
A noter qu'aucun décalque n'est prévu pour les motifs des boucliers qu'il faudra "se taper" à la peinture...


La notice en un seul feuillet plié en deux et en perpective "éclatée" fidèle à Heller avec quelques annotations de peintures (références Humbrol) durant le montage.



Montage à suivre prochainement...

Bon montage...

Ah oui, les boucliers sont moulés avec la coque ...
Tout se fera dans le détaillage , "à la cadet"
Bon courage . Je suis !

Je vais me "défouler" sur les rendus peinture !

Le Drakkar Oseberg en version Cadet je ne l’ai jamais vu monté, la proue et la poupe ont l’air complètement lisses aussi.

Bonne continuation pour ce projet.

Allez c'est parti pour le montage...

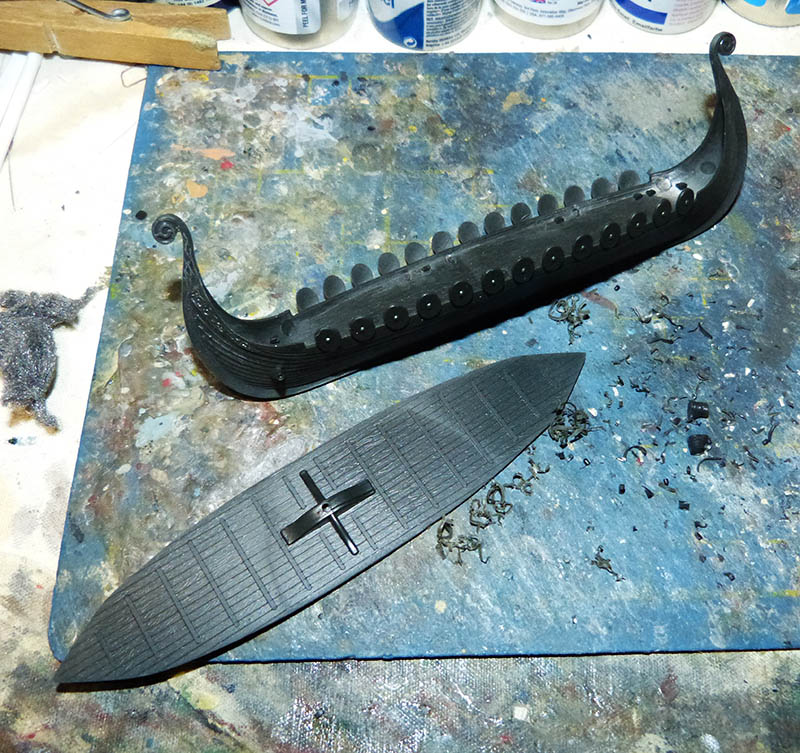

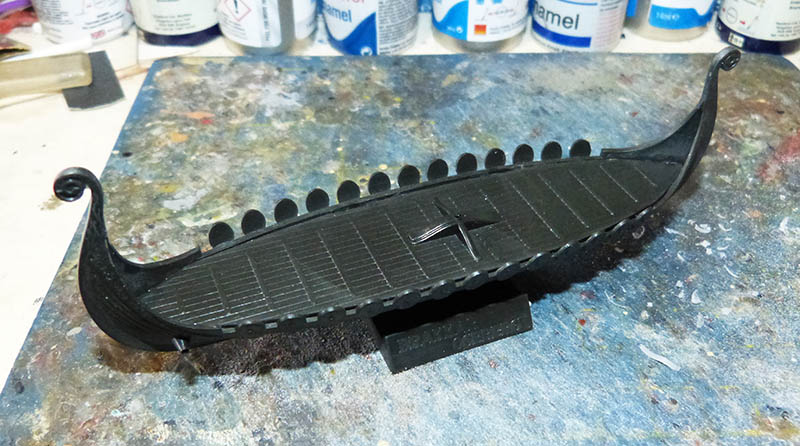

1/ On commence donc avec l'assemblage des demies coques dont il faudra renforcer et soigner les joints.
On prépare ensuite la pièce du pont qui s'encastre correctement dans la coque.
Pour plus de commodité durant le montage, l'ensemble peut être déjà collé sur le socle habituel fourni à l'époque dans tous les modèles navals de la gamme Cadet.






2/ On passe ensuite à la mise en place des rames latérales moulées en 2 blocs qui permet un assemblage plus rapide avec pour chacun un axe de collage à insérer dans une échancrure de la coque. Il faut tout de même "forcer" un côté à la Cyano pour aligner le tout.


3/ on place après à ce stade l'ancre qui sera ici complétée de son cordage enroulé (en fil de cuivre mis en forme) afin d'apporter du réalisme au modèle. L'ancre est positionnée plus "naturellement" à cheval sur le bastingage avant et côté droit.
On ajoute aussi 2 plaques (carte plastique légèrement courbée) figurant des panneaux de maintien en poupe et proue ainsi que les attaches du câblage général... J'ai remarqué ces détails dans la notice de montage du modèle au 1/60ème.
Contrairement à la notice, j'ai préféré installer le mat central avant de positionner la tente du pont... plus simple pour le positionnement.

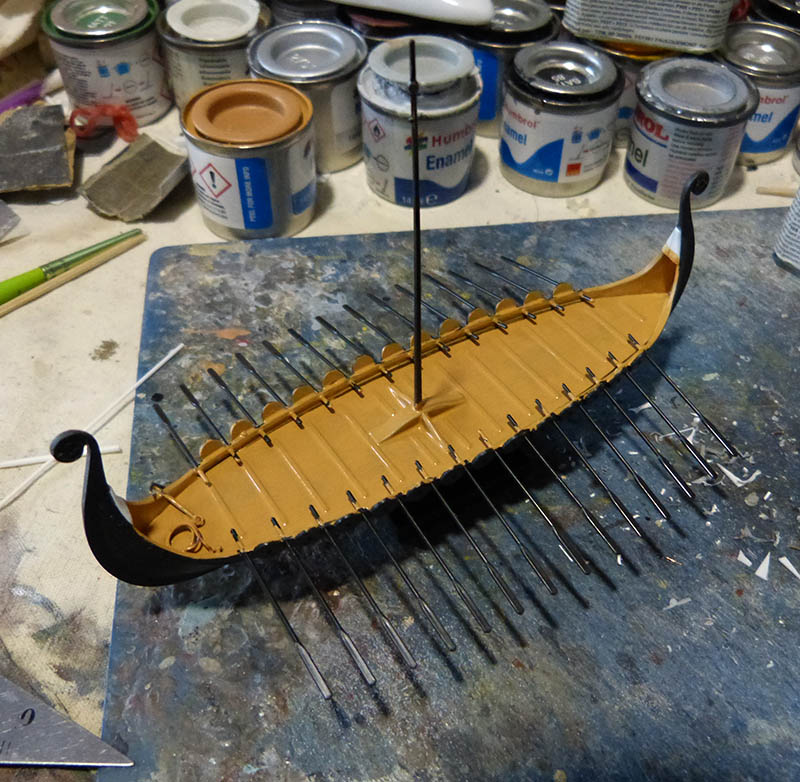

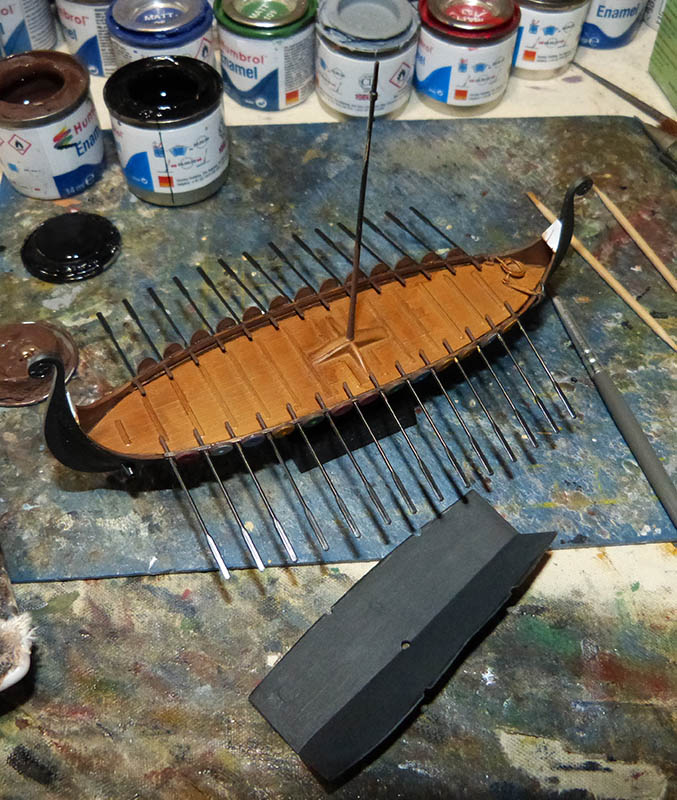

4/ On peut attaquer par la suite la mise en peinture complète du pont et de la coque intérieure avant de coller la tente.
On commence avec un fond en teinte bois clair Humbrol 63 puis par addition d'un jus brun foncé pour faire ressortir l'excellente gravure du bois du pont.
Les manches de rames peuvent être en bois foncé ainsi que les faces internes des boucliers.
La base du mat est en bois foncé H 160, l'ancre en gris sombre (à brosser par la suite au crayon) et son cordage en ocre clair.

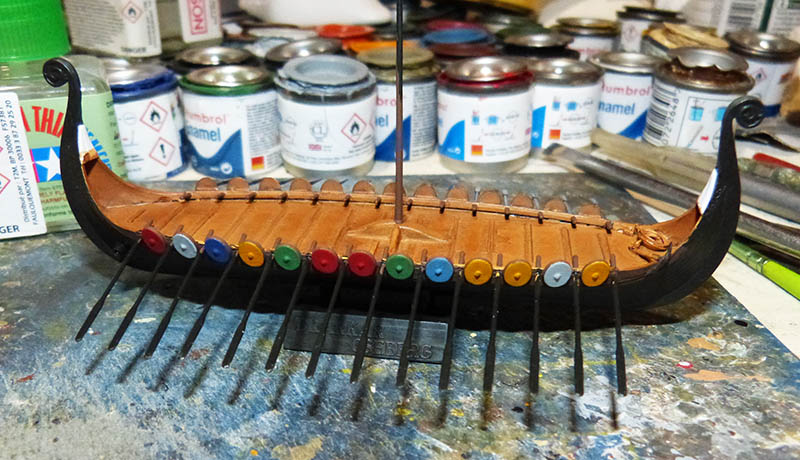

Il faut aussi mettre en place chaque teinte de dominante chromatique des boucliers en s'aidant du boxart de la boite (ainsi que le Scan gracieusement envoyé par "Widar" de la planche de décalques fournie dans une édition des années 2000...) en variant les couleurs entre elles. Les détails de chaque motif seront par la suite finalisés aux pinceaux fins...

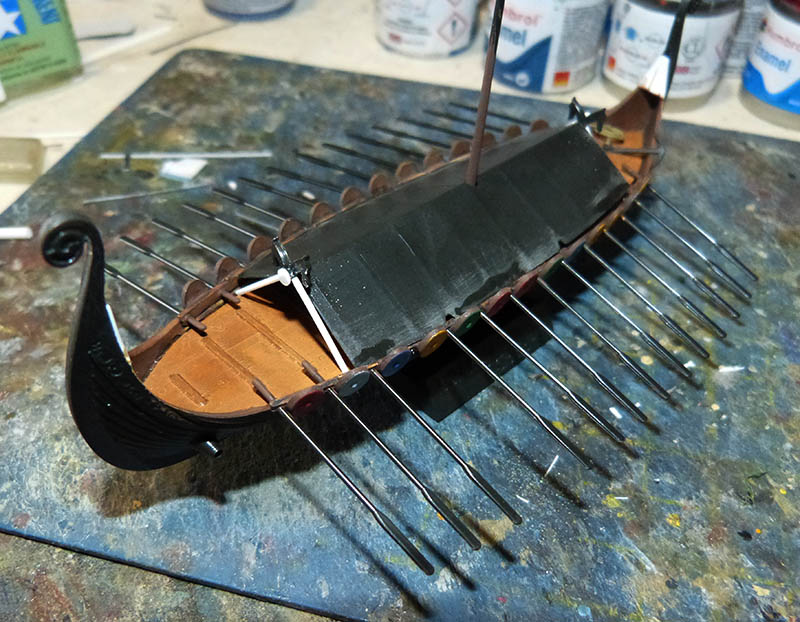

5/ On passe à l'installation de la tente du pont dont il faut déjà peindre les faces internes en gris sombre H 67, plus réaliste à l'échelle que la teinte noire 33 proposée par la notice. Le calage général est assez difficile et la pièce de mon exemplaire semble déformée sur un côté et laisse un jour assez visible... qu'on pourra interpréter comme le vent qui soulève la toile...
Pour les supports en croix, les 2 pièces sont un peu étroites par rapport aux ouvertures de la tente et j'ai préféré refaire les 2 axes en tige Evergreen et ne conserver que les figures à têtes de cheval équipées que j'ai agrémenté chacune d'un petit médaillon central en rondelle Evergreen.









A suivre...

Bonsoir,

ça démarre très fort !
et ce n'est pas un poisson, malgré la date.

WIDAR a écrit:Bonsoir,

ça démarre très fort !
et ce n'est pas un poisson, malgré la date.

Merci !
ça y est, bien rentré ?

Kurogane a écrit:
ça y est, bien rentré ?

Oui, avant le gong ...

Sympa ce drakkar.

Suite du montage...

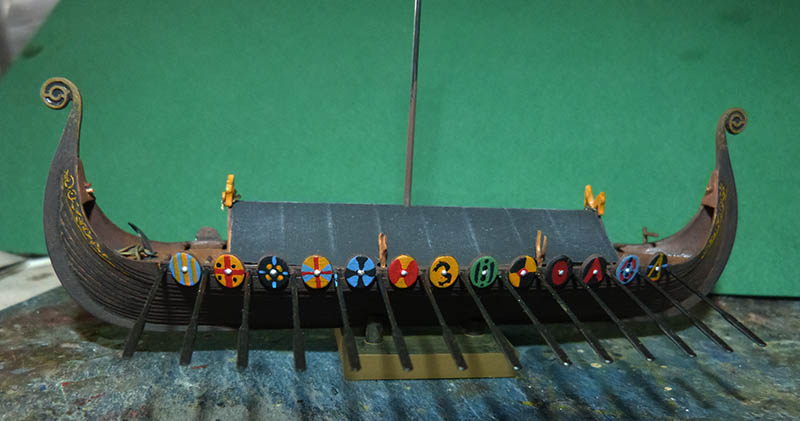

6/ On passe aux réjouissances de ce modèle... la décoration des 2 rangées des boucliers en s'inspirant des motifs de la planche de décalques citée plus haut.
Tout est fait aux pinceaux fins en utilisant les fonds de couleurs préalablement peints.
Après séchage complet, il faut compléter les demi sphères centrales de chaque bouclier en aluminium.

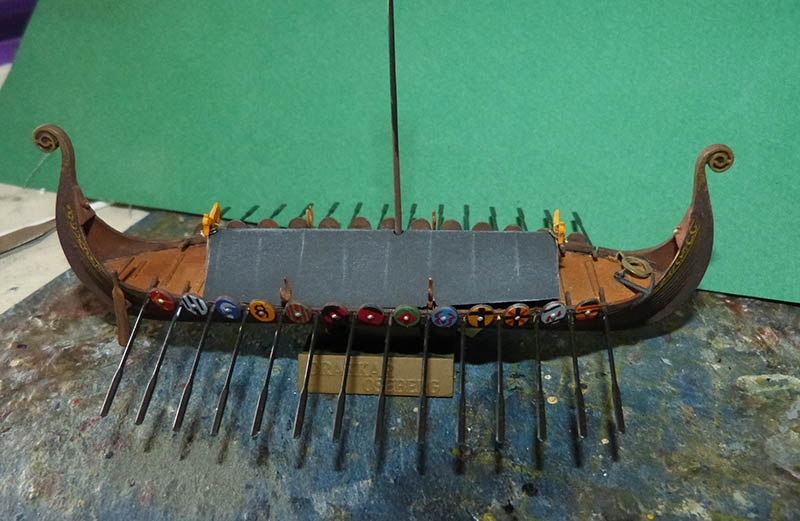

On continue aussi la suite de la peinture avec les sculptures des supports de la tente en jaune vif, les barres de maintien en bois clair complété d'un jus sombre.
La toile de la tente est en gris foncé Humbrol 67, plus subtile qu'un simple noir. le tôt est patiné par brossage à sec en gris clair pour faire ressortir les plis et supports internes.
On colle aussi les 4 portes rames latéraux, sortes de fourches à peindre en bois clair.
L'ancre est patinée au crayon pour obtenir un léger effet métallique.






7/ Il faut continuer le montage avec le gouvernail arrière côté droit sur lequel doit être ajouté une barre de maintien (en Evergreen) non représenté par Heller.
L'ensemble est en bois clair avec un jus de patine.
Toute la coque extérieure reçoit un fond en bois foncé Humbrol 160.

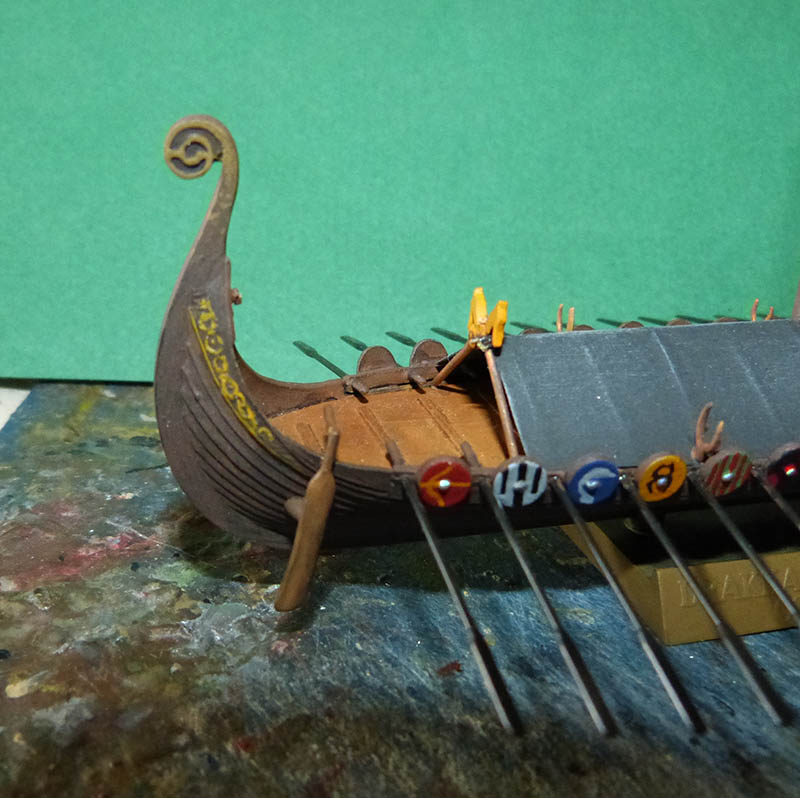

8/ Il faut aussi finaliser la décoration de la coque avec quelques motifs en jaune au pinceau fin sur les reliefs représentés finement par Heller. les 2 sculptures de proue et poupe reçoivent un jus sombre dans les creux et un brossage extérieur sur les reliefs en bois moyen Humbrol 26.












9/ Préparation de la voile...
les coutures de la voile sont beaucoup trop exagérées et il faut donc atténuer tout cela en gardant tout de même les motifs généraux.
Truc simple : utiliser une lime demi ronde et poncer seulement les zones autour des sillons.
C'est assez long mais le résultat est satisfaisant au final après un bon passage général à la paille de fer.





A suivre...

Et bien  moi je dis : Si on ne savait pas que c'est du Cadet, on pourrait penser à une échelle beaucoup plus grande.
La peinture des boucliers bien pétante contraste à souhait avec le traitement des volumes de la bâche. A cette échelle, une bonne partie du rendu réside dans le traitement de la couleur.
A suivre avec attention !

Sa va être une belle réussite ce Drakkar . :drunken:

Suite du montage... qui ne semble pas intéresser grand monde ici...

10/ Finitions peintures avec la peinture des rames (fond sable et jus brun).

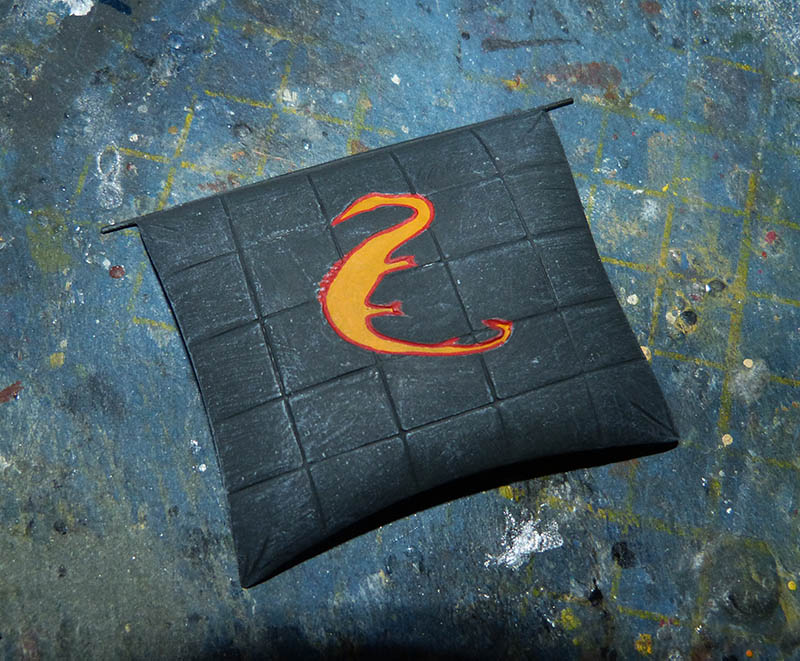

Et finitions de la voile avec le motif et jaune bordé de rouge effectué au pinceau très fin.
Tout comme la tente, la voile reçoit ensuite le même type de patine...

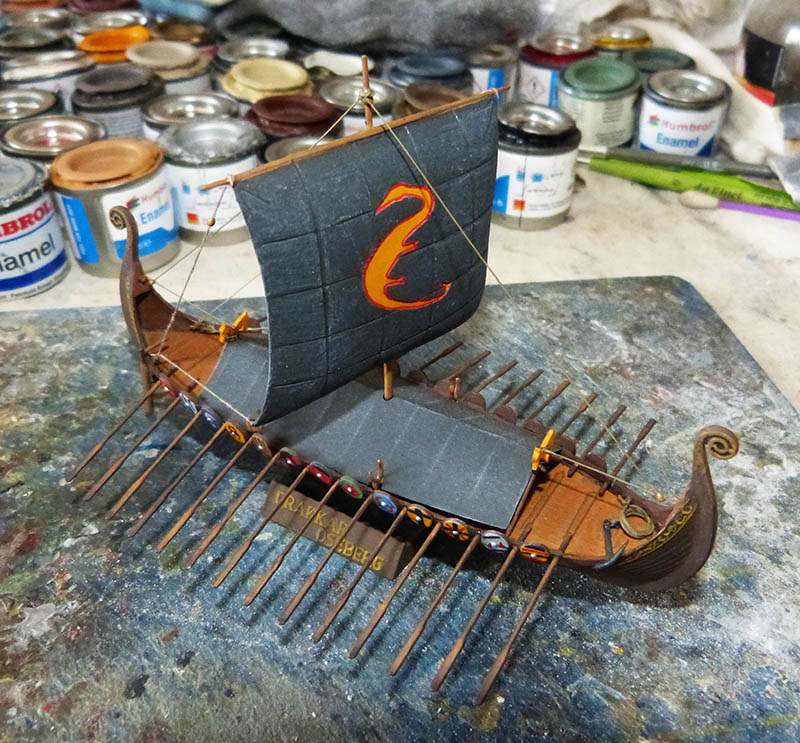

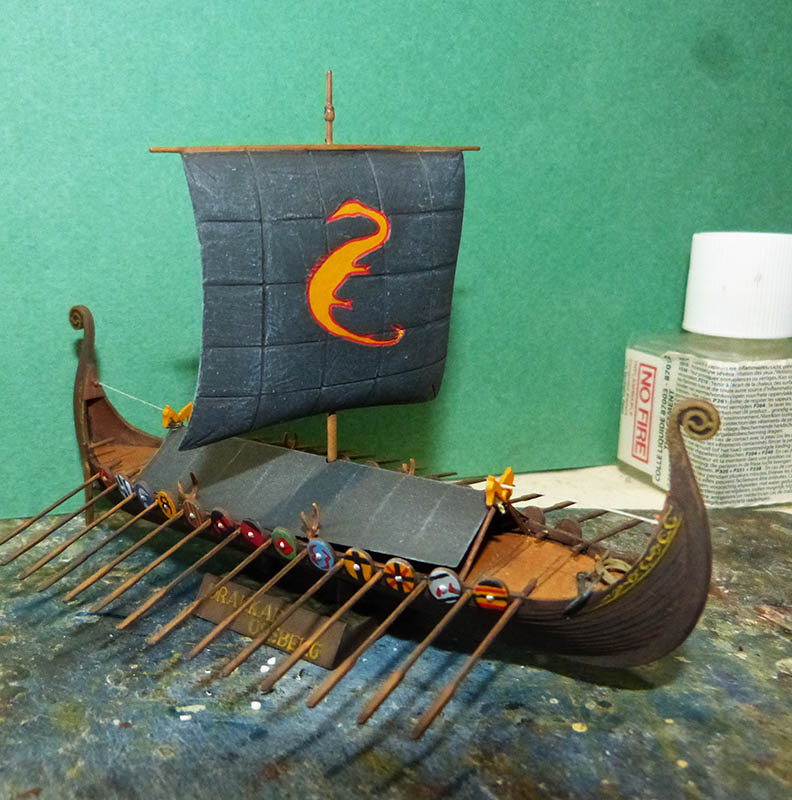

11/ Montage définitif de la voile sur le mat... avec une légère orientation pour davantage de réalisme. Le mat est traité comme les rames mais avec un jus moins foncé.
Ses extrémités sont équipées de petits anneaux (fil de cuivre fin à la Cyano) pour recevoir par la suite quelques cordages.
On prépare aussi les fixations des haubans avec quelques ajouts de 4 petits râteliers en Scratch...











ça se termine et il ne reste que quelques cordages pour achever le modèle...



A suivre...

bravo du grand Alain ...

Bon rendu !
A suivre

Final de ce montage aujourd'hui...

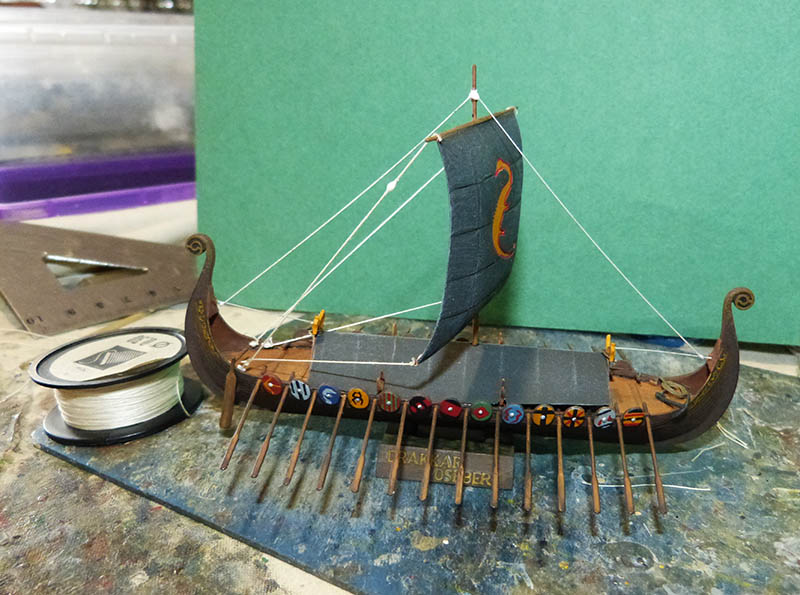

12/ Finitions avec les haubans dont on ne figure à cette échelle que l'essentiel:
Ils sont réalisés avec du fil blanc ensuite teinté avec un jus en brun foncé, ce qui apporte une patine directe et rapide.
Seuls les 2 cordages généraux du mât sont en sections d'étiré pour cause de facilité de fixation à la coque.
Les quelques poulies sont en gouttes de cristal Klear peintes en bois clair.

Encore du Cadet monté agréablement !

 Floki lui-même ne le renierai pas...

C'est vrai... il s'y connait !!

pour du cadet,c'est tout de meme fin et precis ! plutot un gage de qualité ....et joli montage ..

Vieilli juste à souhait, le rendu est excellent à cette échelle.
Et la gamme cadet  renferme toujours de petits trésors, surtout en bateaux.

salut magnifique

Je viens de parcourir ce fil et je dit
comme quoi on peut se faire plaisir et obtenir un beau petit modèle avec un petit kit à peu cher (et du talent). J'adhère !
