Escorteur d'Escadre type T 47 refondu ASM D628 VAUQUELIN classe SURCOUF Réf 61013 et Réf 81032

Bonjour,

J'ai démarré le montage d'une maquette qui me trottait dans la tête depuis un bon moment, pour compléter ma flottille d'escorteurs d'escadre avec un T47 en version après refonte ASM. Cette maquette n'ayant (à ma connaissance) jamais été produite en série, l'idée est de faire comme dans la réalité: partir d'un T47 et lui faire subir les transformations nécessaires pour s'approcher au mieux de la version choisie.
Pour cela je me suis référé à l'ouvrage de Jean Moulin chez Marines Editions qui explique bien les transformations de la refonte et donne de précieuses photos. J'ai également eu l'occasion de visiter le Maillé-Brézé (Musée à Nantes) il y a un peu plus de 2 ans et je l'avais "mitraillé" de photos bien utiles aujourd'hui pour mon projet.


Voici un schéma du profil du T47 refondu ASM (type Maillé-Brézé, Guépratte, Casabianca, Vauquelin, D'Estrées):

Pour limiter un peu le travail de scratch, j'utilise 2 boîtes de maquettes Heller: l'escorteur SURCOUF et la frégatte DUGUAY TROUIN, le 1er me donnant la base de la coque et le pont et certains équipements: tube courts/ torpilles + valises, drôme d'embarcations, cheminées (à modifier), divers...
le 2ème me procurant la proue avec le sonar de coque et la poupe (les 2 étant bien sûr à modifier), le sonar remorqué et son treuil, le Malafon et la porte du local, les 2 tourelles de 100 mm, les canots de sauvetage, etc...

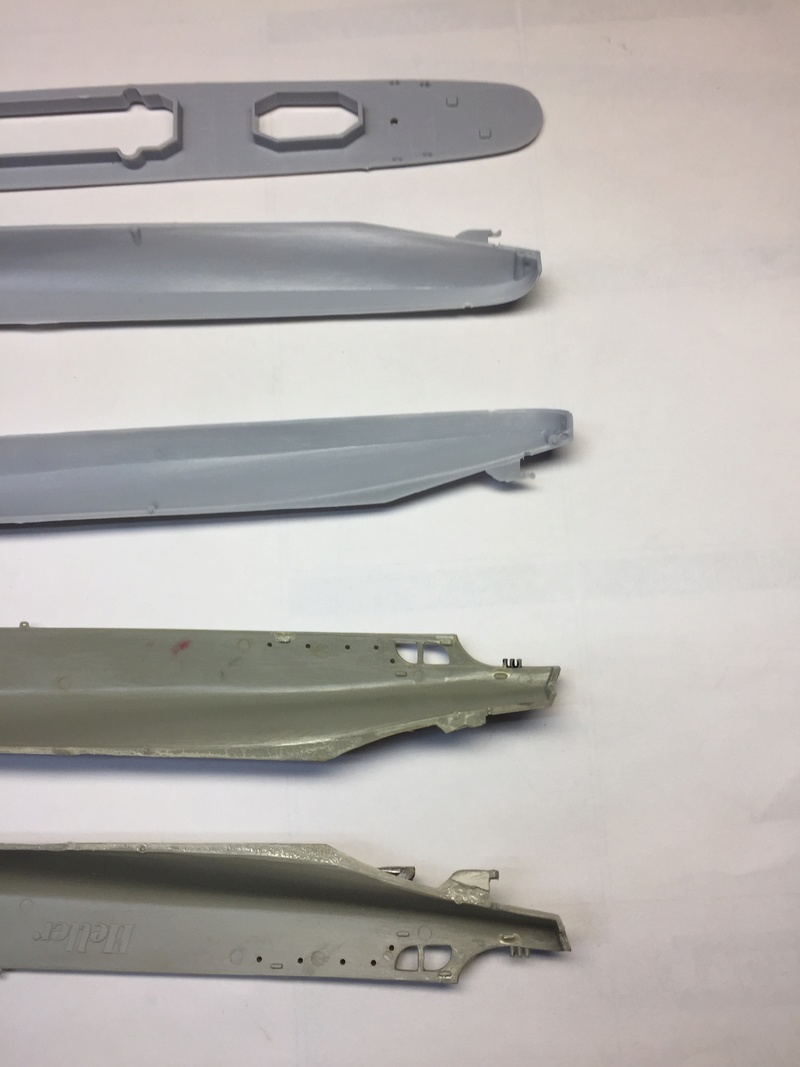

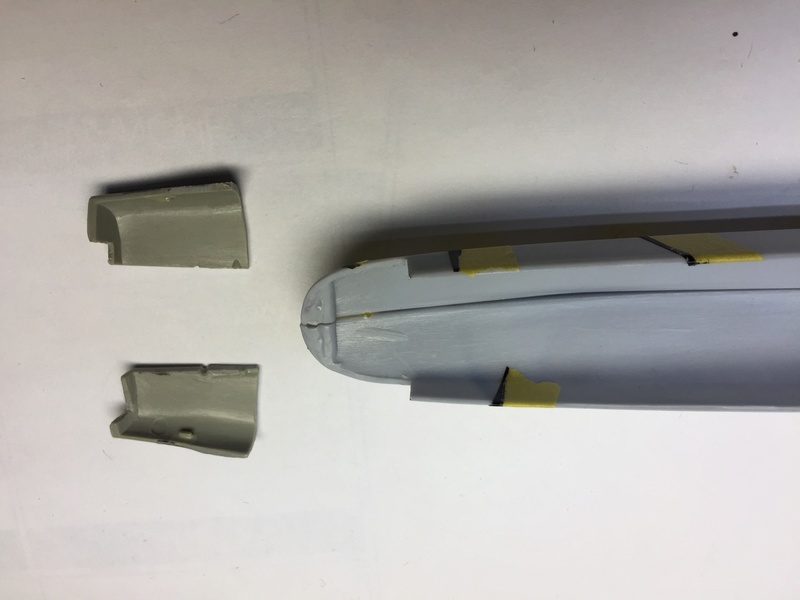

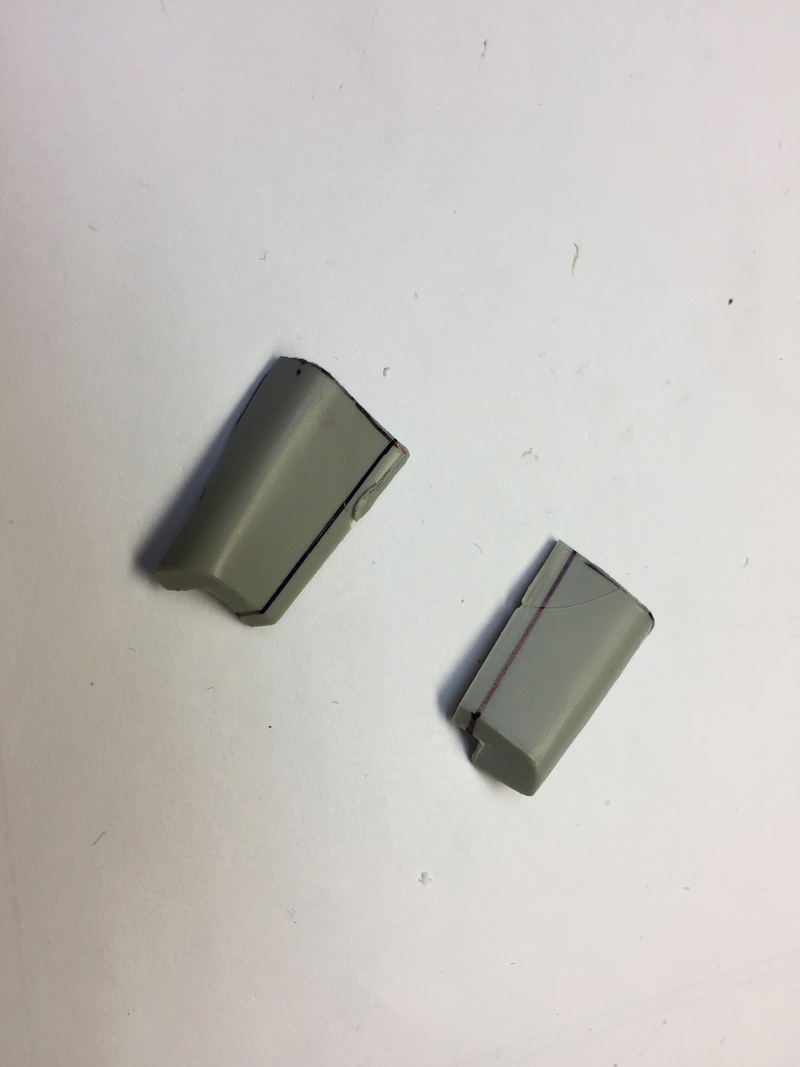

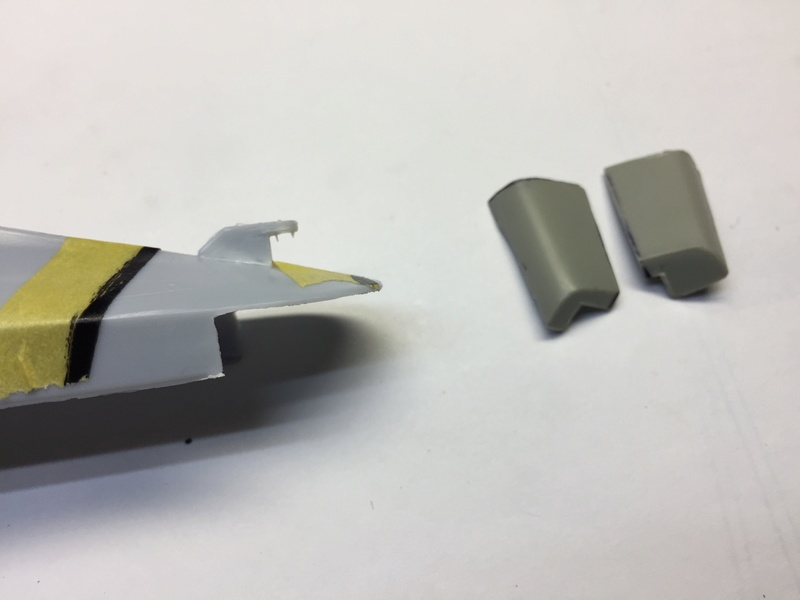

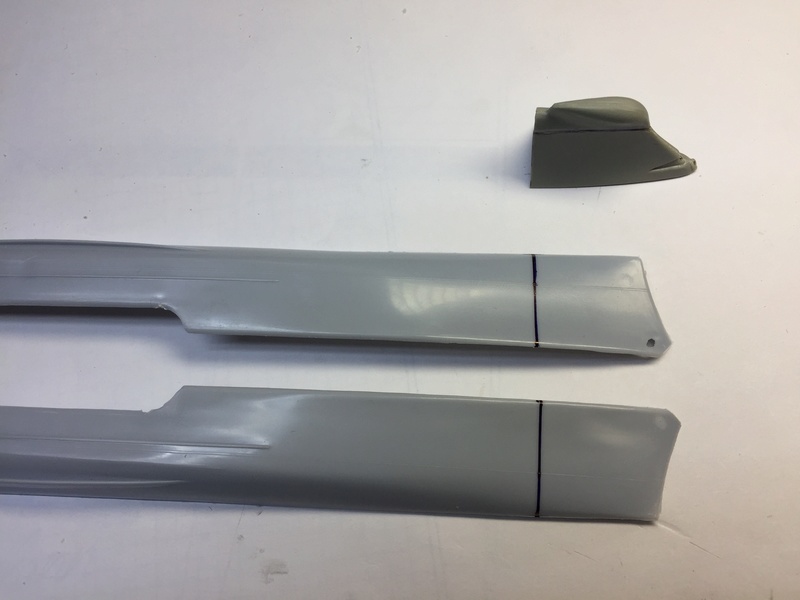

Pour commencer je m'attaque aux modifs de la coque: quelques photos: les coques des 2 maquettes, les découpes...









après, c'est ajustements, mise en place, collage, masticage et ponçage...

Si je comprends ton projet, tu veux réaliser le D638 LA GALLISSONIERE (le seul T56) ?
Outre la modif de proue et de poupe, le navire sera à rallonger.
En complément de ta doc tu as aussi

MARINES & FORCES NAVALES n° HS1

MARINES n°105

Bon projet ...

Jacques a écrit:Si je comprends ton projet, tu veux réaliser le D638 LA GALLISSONIERE (le seul T56) ?
Outre la modif de proue et de poupe, le navire sera à rallonger.
En complément de ta doc tu as aussi

MARINES & FORCES NAVALES n° HS1

MARINES n°105

Bon projet ...

Bonjour Jacques,

Non mon projet ce n'est pas le T56 La Galissonière, mais les T47 refondus ASM...

A bientôt
JL74

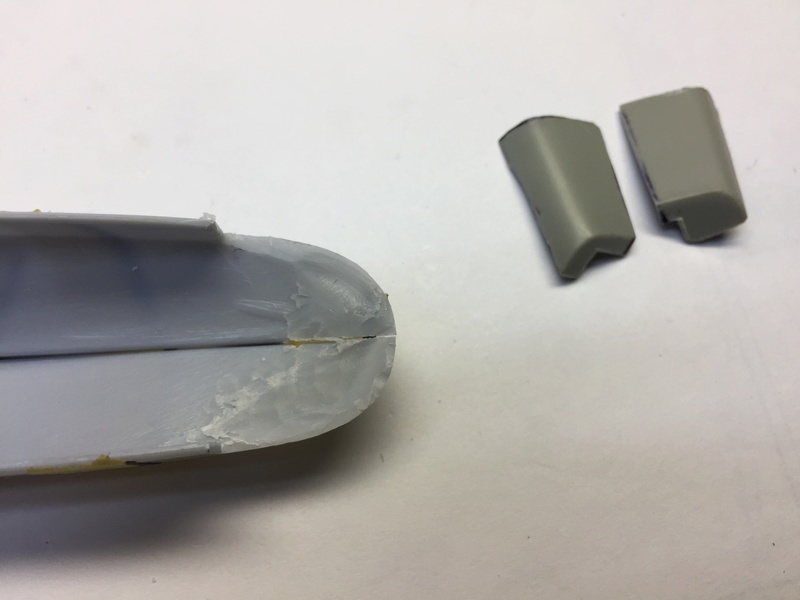

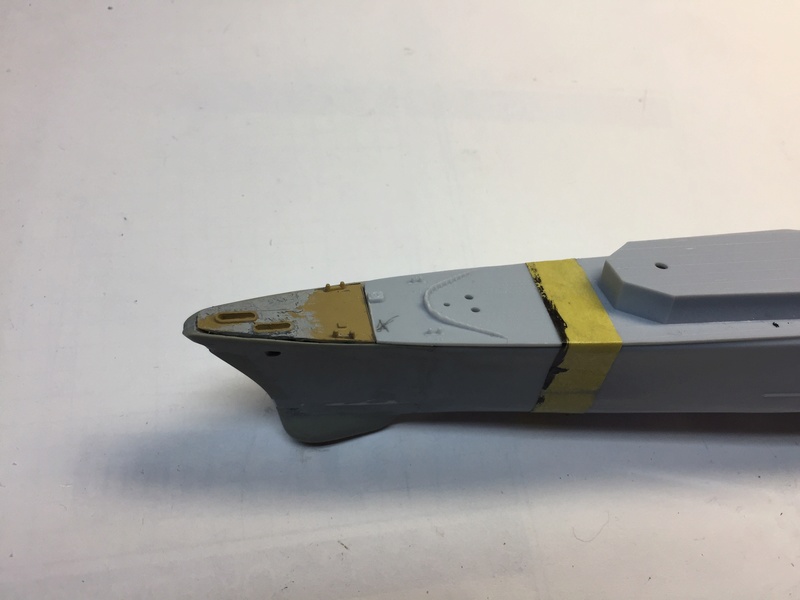

La proue une fois mise en place et un 1er ponçage:                                      La poupe mise en place, il reste encore à mastiquer/reponcer:

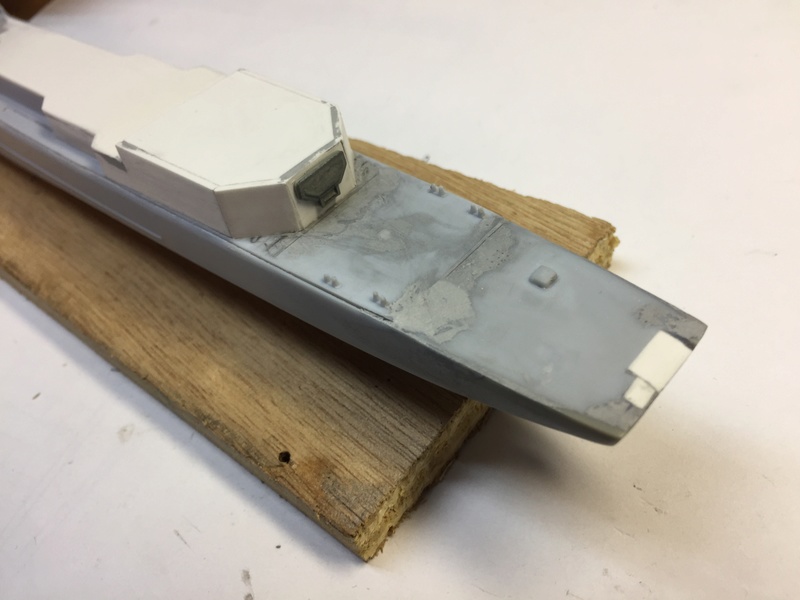

Pour la plage avant, j'ai dû procéder à des découpes pour inverser le côté de l'ancre (droite sur le Duguay Trouin, à gauche sur les T47 ASM):

Il faut percer les trous pour les équipements de pont...               et retravailler les découpes de la poupe / plage arrière:

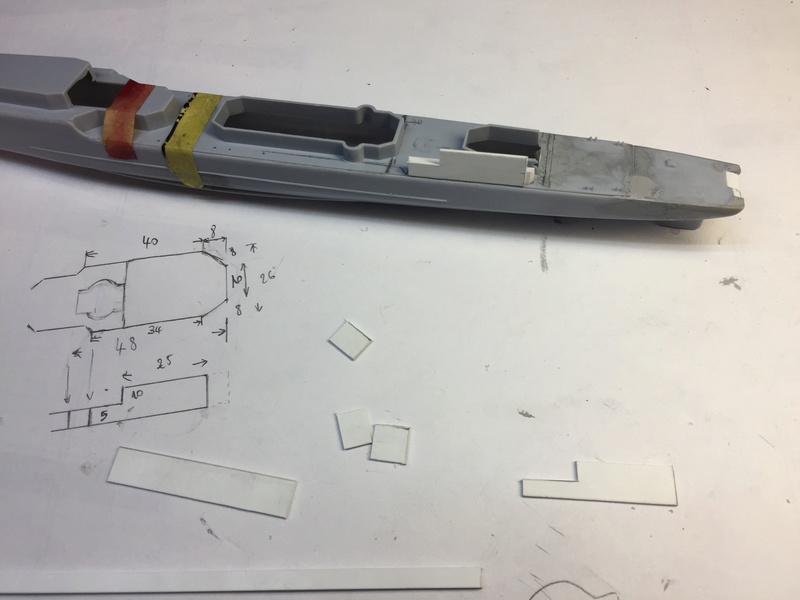

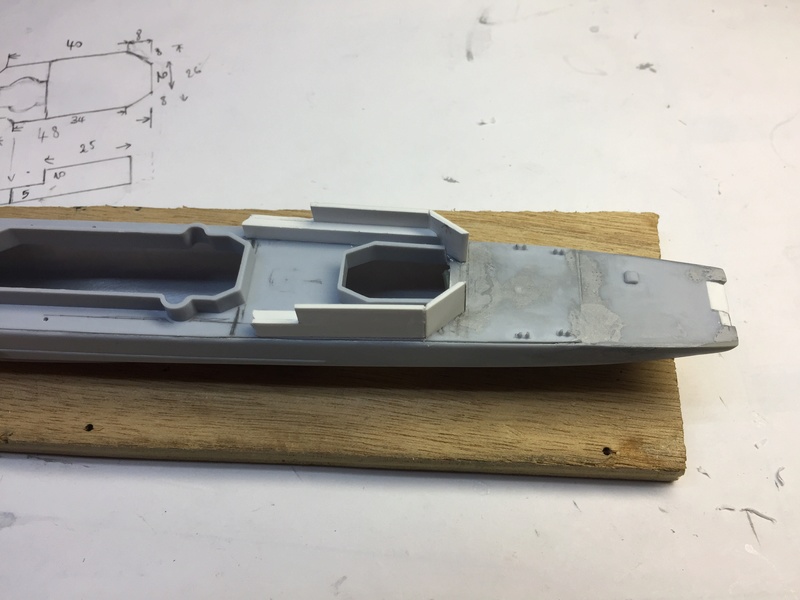

Après je m'attaque aux superstructures, là c'est du scratch en utilisant du profilé Evergreen:


Mise en place des planchers et de la porte du local Malafon:

Ok, j étais allé un peu plus loin ...
J avais eu ce projet en tête à un moment donné ...
Beau boulot sur le sujet ...

Bonsoir: je pense que vous montez le MAILLE-BREZE  D 627 en version ASM qui se visite à NANTES, bravo bonne idée ,à suivre.
hellerman85

hellerman85 a écrit:Bonsoir: je pense que vous montez le MAILLE-BREZE  D 627 en version ASM qui se visite à NANTES, bravo bonne idée ,à suivre.
hellerman85

Bonjour Thierry,

Dans la série T47, les escorteurs qui ont été refondus en version ASM sont:  le D627 Maillé-Brézé, le D628 Vauquelin, le D629 D'Estrées, le D631 Casabianca et le D632 Guépratte. Il y a eu aussi refonte ASM pour le type T53 Duperré.

Ayant déjà assemblé le Maillé-Brézé et le D'Estrées, j'ai choisi de monter le Vauquelin dans cette version ASM dans les années 70... (et j'ai les décals qui vont bien). Les petites différences entre les divers bâtiments sont bien expliqués dans l'ouvrage de référence.

A bientôt dans le forum
JL74

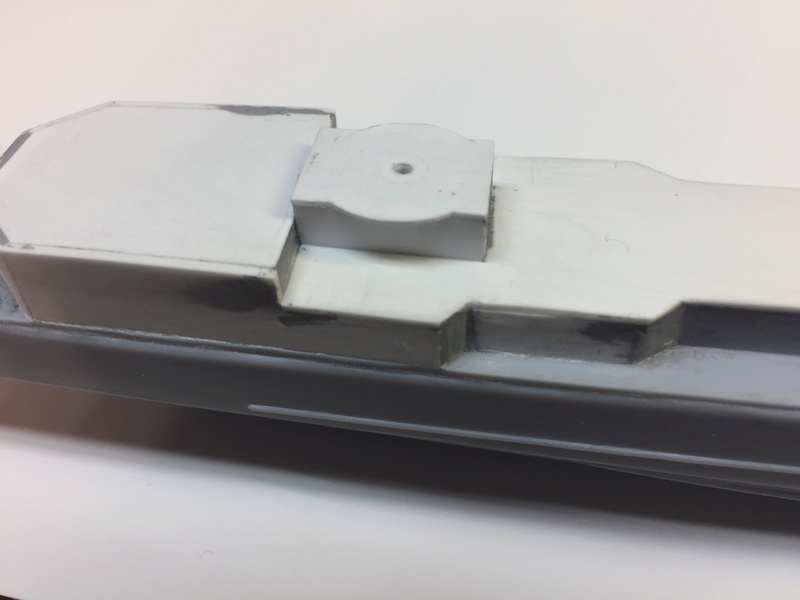

poursuite de la réalisation des superstructures .... puis mise en place sur le pont

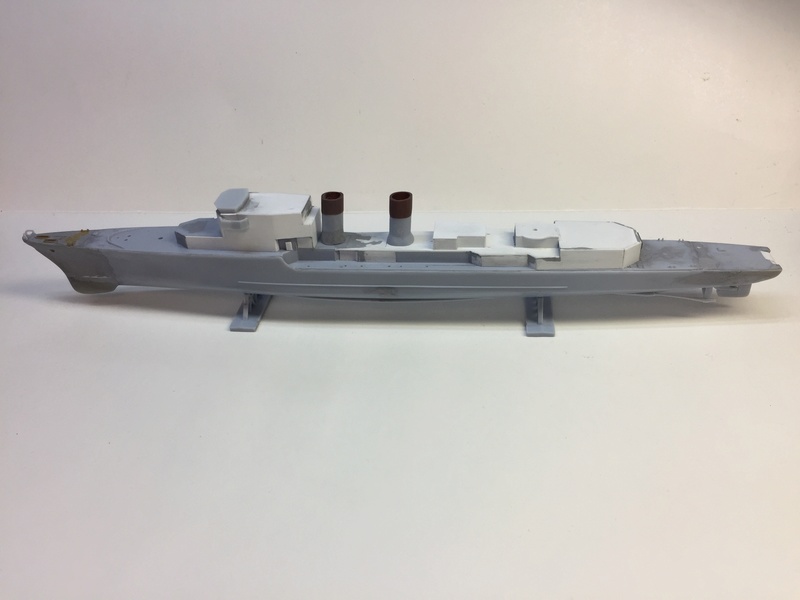

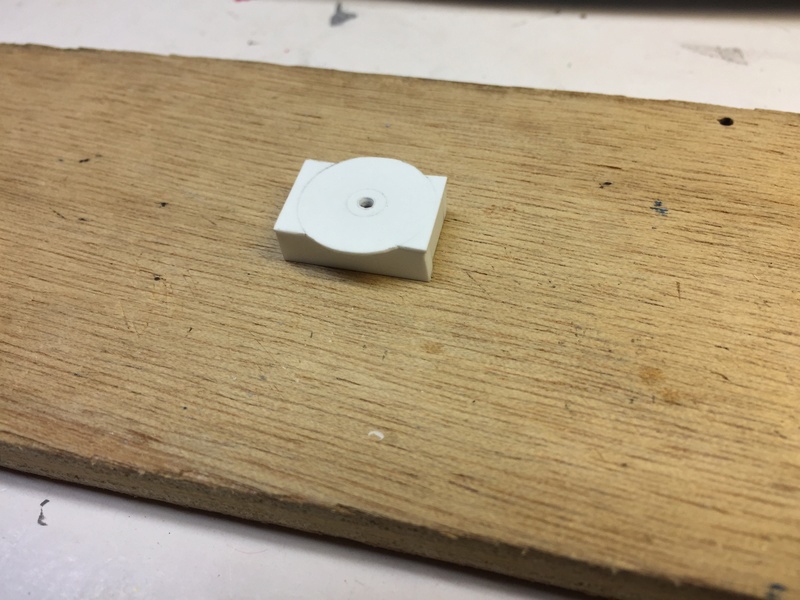

J'ai rehaussé les cheminées avec un capuchon de stylo retaillé et sculpté au cutter pour donner la bonne forme: diamètre, ovalisation et angle (les parties ajoutées sont en marron sur les photos, le plastic du capuchon de stylo se travaille mieux que le plastic de moulage gris-beige du Duguay Trouin, très cassant: j'avais déjà eu le problème lors du montage de cette maquette que j'avais fait en 2 exemplaires, le Duguay Trouin et le Tourville ).J'ai retravaillé l'embase de la cheminée arrière, et mastiqué l'embase de la cheminée avant pour adapter les formes, différentes de celles d'origine de la maquette:


Le bloc passerelle commence à prendre forme. Ajout des arbres d'hélices et des supports Heller.




voilà, comme je suis motivé, ça avance bien...
A+
JL74

De belles avancées qui font envie ...

Jolie travail de modification.   Je te suis

C'est le genre de travail dont je raffole, bravo JL74, je vais suivre

Eh ben !je prend un siège et je m 'instruit!

Fatch ,les modif que j 'apprécie...surtout quand c'est les autres qui les font !

Mon projet avance, toujours du travail de scratch-building pour équiper la passerelle, réaliser le radar de télépointage DRBC 32,
à partir de chute de grappe (les pièces grises) et de plaques et profilés Evergreen (blanc).




                                                                              après mise en peinture des sous-ensembles:

Peinture de la coque et des superstructures (classiques Humbrol H127 / H27 et pour le rouge j'utilise un mélange de H19 et de H73):

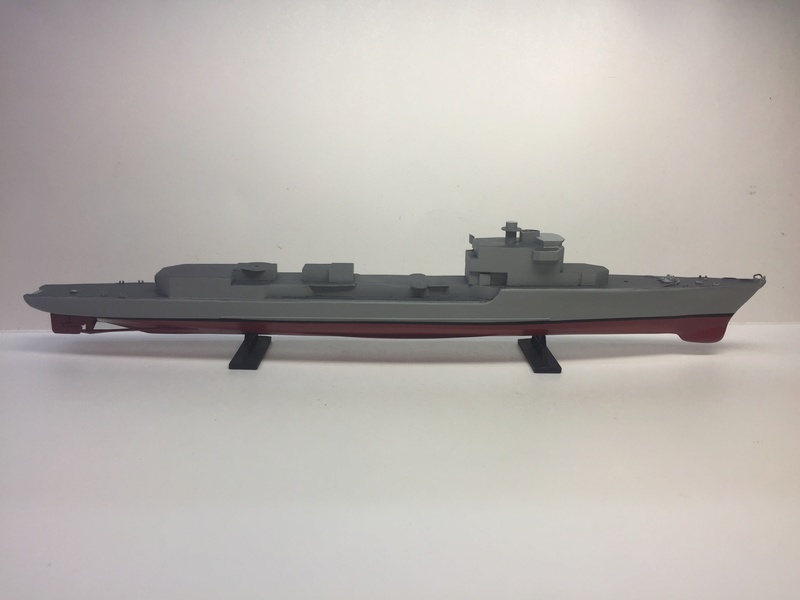

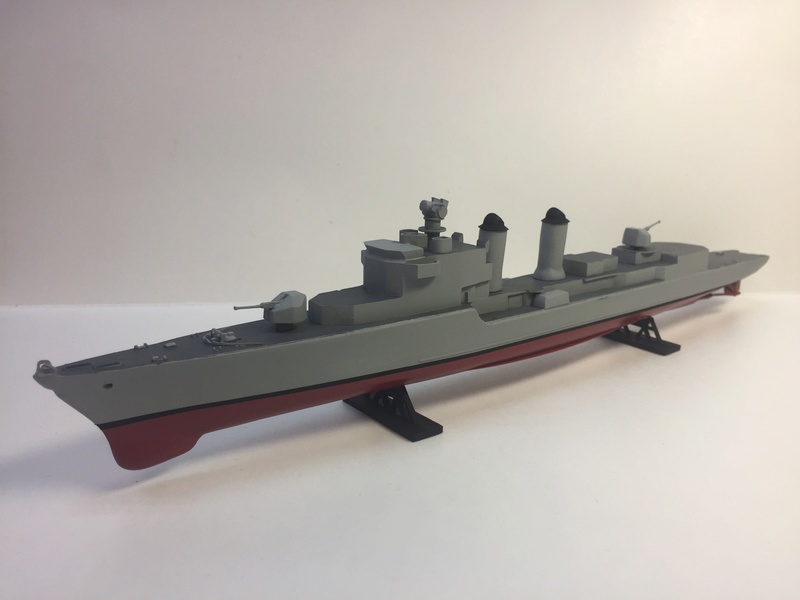

Je positionne provisoirement les éléments tels que cheminées, DRBC, canons de 100mm, valises torpilles pour voir ce que ça donne...



Bon ça me convient... va falloir attaquer maintenant la réalisation du groupe hydraulique et du dérouleur de câble pour le sonar remorqué, et également le lance-roquettes à l'avant (j'ai les pièces d'EE dans la boîte à rabiot mais elle ne me plaisent pas au niveau des formes... je vais la refaire en scratch).
A bientôt pour la suite... et merci pour vos encouragements.
Amicalement
JL74


On voit que le radar DBRC,tu le pratique depuis un moment.Il est net et à meilleur tête que l'original !

J'apprend ,j'apprend.

Encore 1 bien beau montage à suivre.

Bravo pour cette transformation et le travail réalisé, les bateaux subissent souvent des transformations durant leur carrière
et les plans ou photos ne sont pas toujours faciles à trouver, tous mes encouragements pour la suite

Hello,
Voilà un sujet peu commun, réalisé avec talent! J'ai hâte de voir la suite!
Christian

Doué !

Voilà, après 1 semaine en déplacement à l'étranger, j'ai repris le montage du Vauquelin ce week-end (malgré le beau temps qui est revenu...).
Montage du sonar remorqué DUBV 43: utilisation des pièces du Duguay Trouin + compléments en scratch. J'ai opté pour une forme de poisson assez inhabituelle (d'habitude les gouvernes sont en "V"), vu dans un film de l'INA sur le Maillé-Brézé effectuant des manœuvres de mise à l'eau du sonar...





Mise en peinture de l'ensemble:

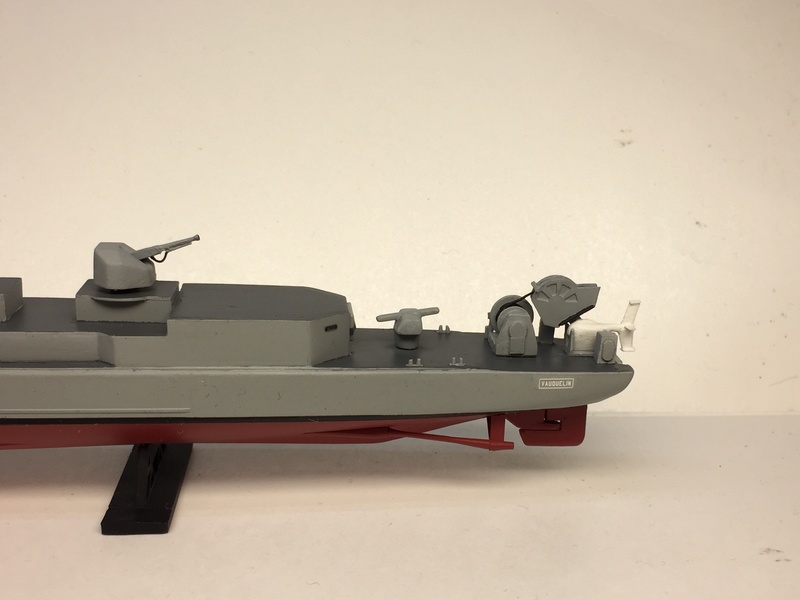

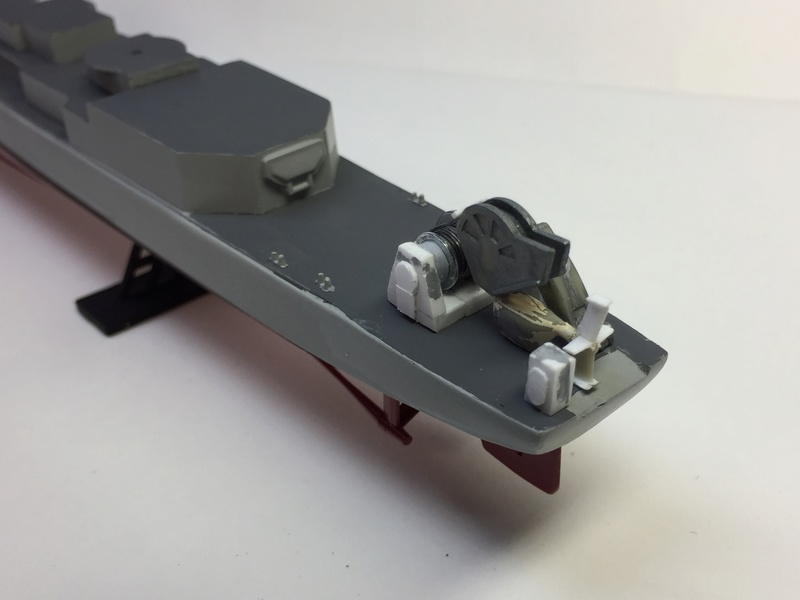

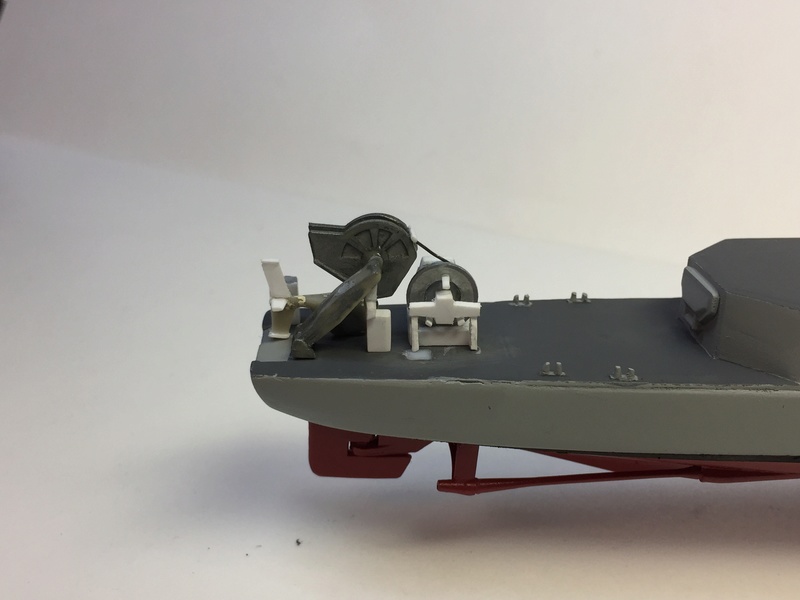

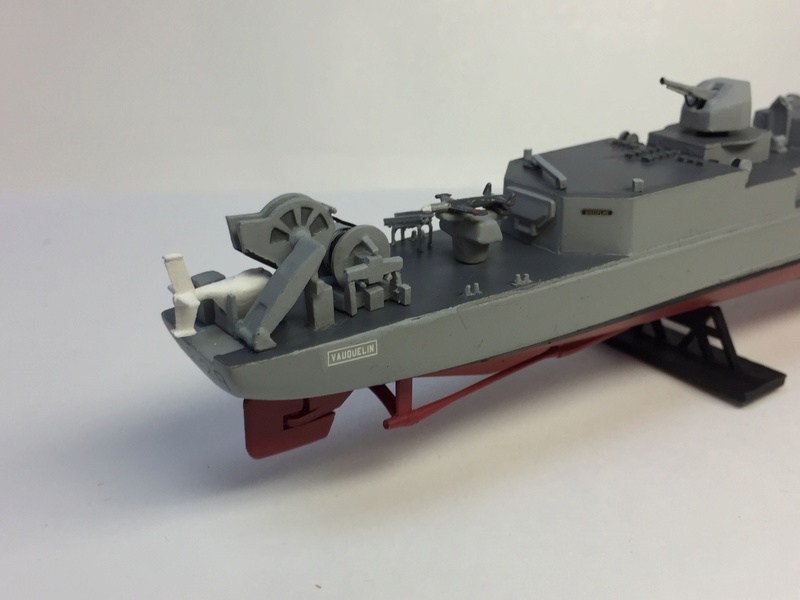

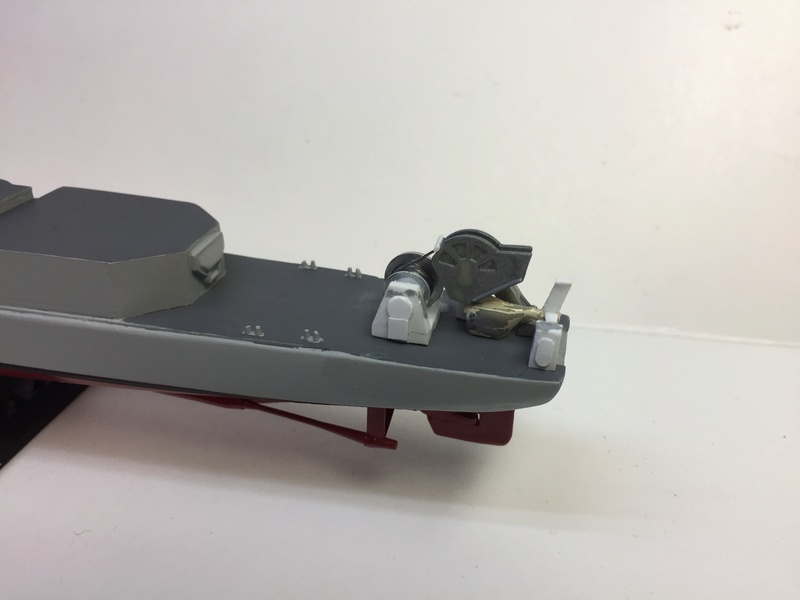

Mise en place du système sonar et de la rampe Malafon sur la plage arrière,  et pose des décals:


J'ajoute des détails comme la grue et diverses pièces, torpilles, les canots de sauvetage, bossoirs, ancres et chaînes, mise en place du missile Malafon sur sa rampe:



Je réalise en scratch la rampe d'évacuation du Malafon en cas d'échec de tir:

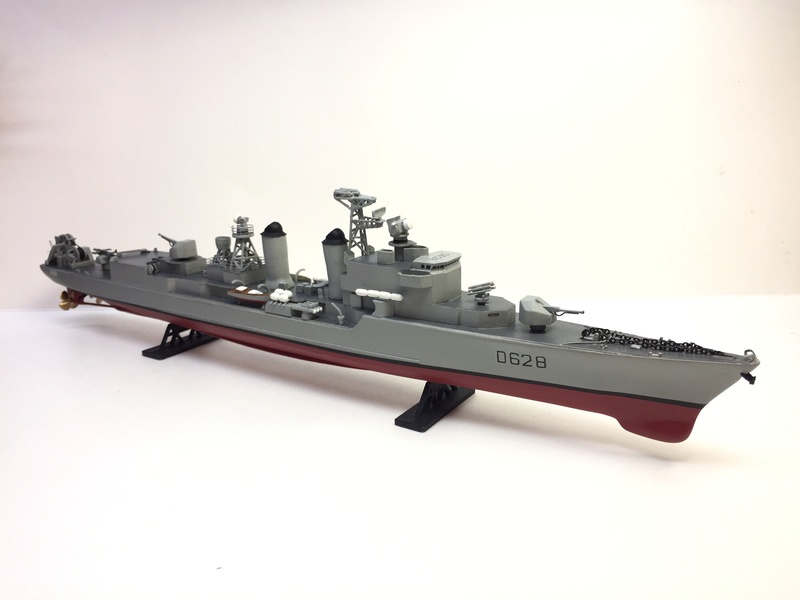

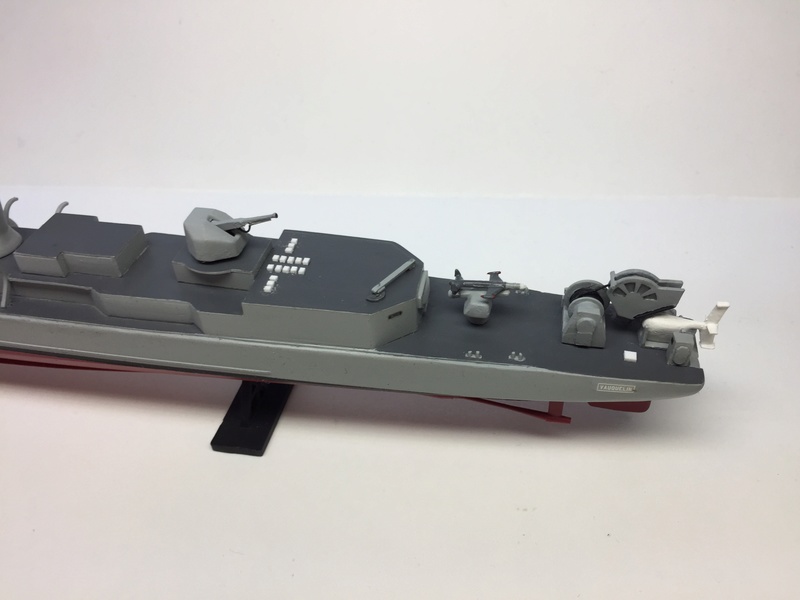

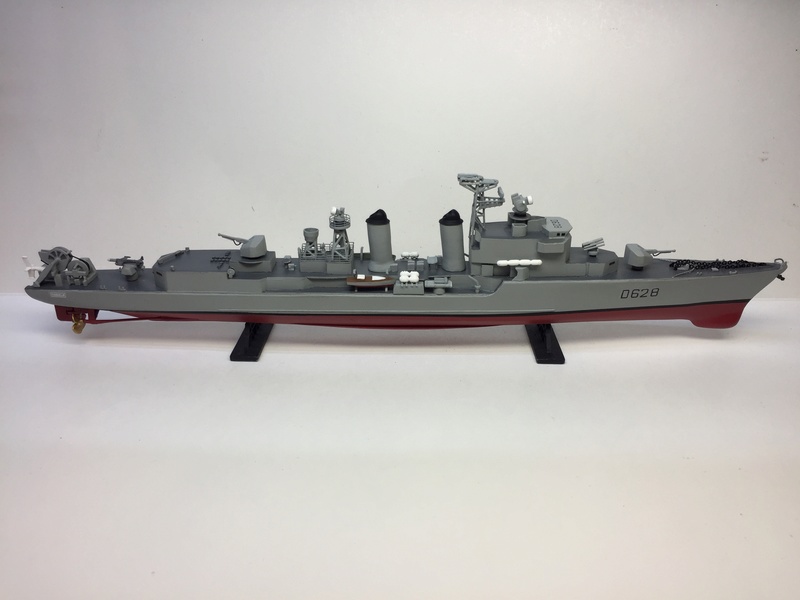

Voilà la vue d'ensemble de la maquette à ce stade de réalisation:

Hello,
C'est vraiment superbe!
Félicitations pour ce montage hors-norme!
Christian

Génial! vraiment du beau boulot! Chapeau l'artiste!

C'est superbe..

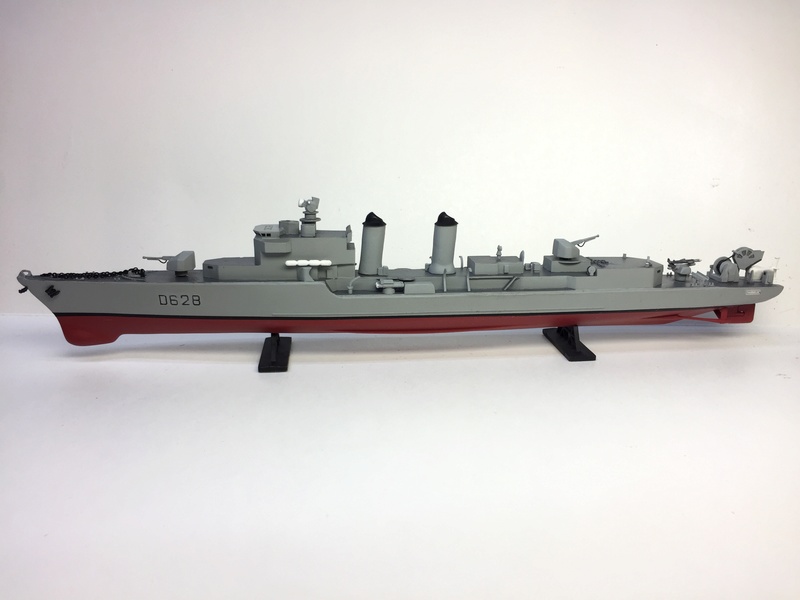

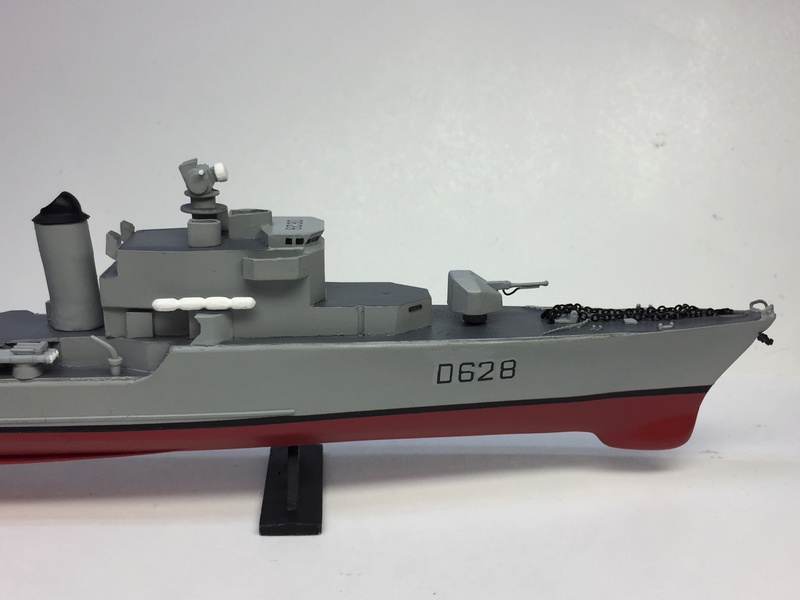

Voilà mon Vauquelin avance dans les hauts: mise en place de la drôme, zodiacs, des canots de sauvetage avec leurs supports sur les valises à torpilles, mise en place des hélices (version 4 pales), du télépointeur arrière, début du montage de la mâture (scratch) et des rambardes (l'Arsenal).
Voici quelques photos de l'avancement:




Voili voilà... en vous remerciant pour vos encouragements (ça motive bien...)
A +
JL74

Beau travail.
