Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Page 1 sur 3 1, 2, 3  Suivant

Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par pat68 Mer 2 Mai 2018 - 13:20

Bonjour à tous,

J'ai donc commencé il y a une petite semaine le montage du Z31 dans son état de 1942-43 en Norvège.

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_10

Le Z31 est un destroyer de la classe 1936A (Mob.) mis sur cale le 01/09/40 et mis en service le 11/04/42. Pour l'artillerie principale,il devait être équipé de 3 tourelles simples de 150mm et d'une tourelle double du même calibre à l'avant. Cette dernière ne fut disponible et mise en place sur les chaines de montage qu'a partir de juin 42.

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_11

Le Z31 entame donc sa carrière avec 4 tourelles simples de 150 mm comme en atteste les quelques clichés de la période norvégienne.

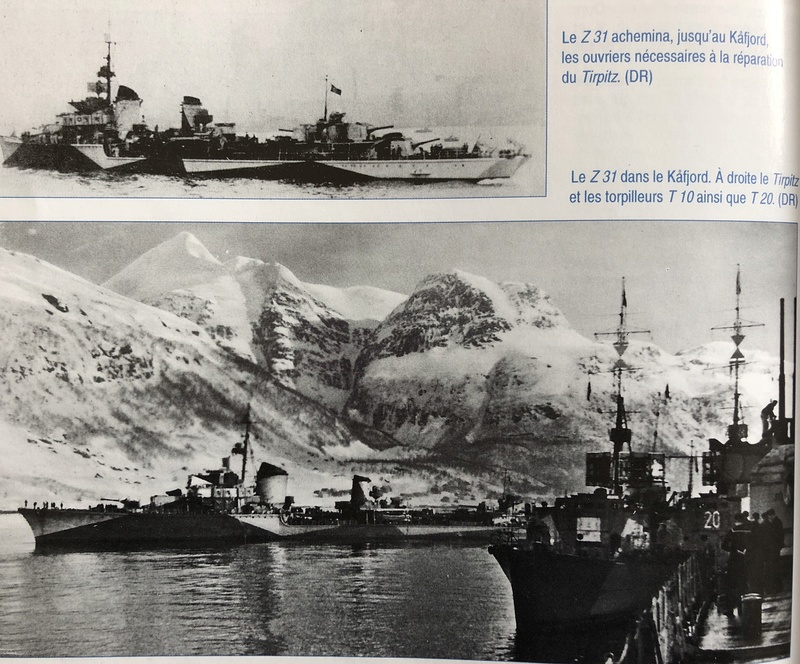

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_12


Voici quelques ouvrages qui vont m'aider:
pat68
pat68
Expert
Expert

Masculin
Messages : 435
Date d'inscription : 27/02/2015
Age : 52
Localisation : froeningen

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par pat68 Mer 2 Mai 2018 - 13:23

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Img_4711


Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Img_4712


Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Img_e412


A+
Patrick
pat68
pat68
Expert
Expert

Masculin
Messages : 435
Date d'inscription : 27/02/2015
Age : 52
Localisation : froeningen

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par pat68 Mer 2 Mai 2018 - 13:37

La tourelle double mise place tardivement (1944?) ne lui a d'ailleurs pas forcément porté chance puisqu'elle fût détruite début 1945.


Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_13


Le début du montage a consisté dans l'assemblage des 2 demi-coques, leur mise en peinture, ainsi que le début du montage des superstructures:

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Img_4613

Les hublots ont été percés et masqués pour éviter de voir "à travers la coque".

Un peu de masticage et de détaillage:


Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Img_4612


Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Img_4614


A+
Patrick
pat68
pat68
Expert
Expert

Masculin
Messages : 435
Date d'inscription : 27/02/2015
Age : 52
Localisation : froeningen

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par dewoitine39 Mer 2 Mai 2018 - 18:20

Voici un beau début de montage pour ce Z31 et il y a de la doc  study  les petites pièces en PE sont bien réalistes
Tous mes encouragements pour la suite
dewoitine39
dewoitine39
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 81
Date d'inscription : 05/11/2017
Age : 62
Localisation : Franche comté

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par pat68 Dim 6 Mai 2018 - 21:49

Bonsoir à tous,
Suite du montage:

Les grilles des conduits de cheminée refaits avec une grille plastique souple:

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Img_4617


Les radeaux de sauvetage seront réalisés avec ceux fournis sur la planche WEM du Scharnhorst et non utilisés.

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Img_4621

Comme ils sont trop grands et un peu plats, je les coupe et redresse les bords. je remplis l'espace entre les 2 parties avec de la pâte perfect plastic:

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Img_4620


Après ponçage et peinture:


Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Img_e411
pat68
pat68
Expert
Expert

Masculin
Messages : 435
Date d'inscription : 27/02/2015
Age : 52
Localisation : froeningen

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par pat68 Dim 6 Mai 2018 - 22:03

La peinture a bien avancée:

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Img_4616


Je vais refaire la plate-forme du projecteur arrière en carte plastique:

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Img_4710


Le garde-corps est fait avec une chute de photodécoupe:

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_15


Détaillage du pont supérieur avec des "jumelles" d'observation faites "maison"...


Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_14


Suite au prochain numéro.
Bonnes maquettes à tous.

Patrick
pat68
pat68
Expert
Expert

Masculin
Messages : 435
Date d'inscription : 27/02/2015
Age : 52
Localisation : froeningen

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par pifoux Dim 6 Mai 2018 - 22:07

Superbe
pifoux
pifoux
Historien du Forum
Historien du Forum

Masculin
Messages : 4079
Date d'inscription : 20/02/2015
Age : 71
Localisation : montpellier

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par pat68 Dim 6 Mai 2018 - 22:24

@Dewoitine39 et pifoux: merci pour vos encouragements  Smile
pat68
pat68
Expert
Expert

Masculin
Messages : 435
Date d'inscription : 27/02/2015
Age : 52
Localisation : froeningen

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par hellerman85 Sam 12 Mai 2018 - 9:34

Le Scharnhorst est un superbe bâtiment et je vois que ce Z31 est bien parti pour être tout aussi sympa, merci de nous montrer qu'avec une base Heller, un peu d'imagination, et quelques accéssoires complémentaires, on peu réaliser de belle chose. GRAND MERCI Patrick.
hellerman85

hellerman85
Expert
Expert

Masculin
Messages : 1124
Date d'inscription : 09/08/2015
Age : 66
Localisation : LA VERRIE 85130

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par dakota59 Sam 12 Mai 2018 - 21:04

beau boulot  tu cartonnes
dakota59
dakota59
Expert
Expert

Masculin
Messages : 2675
Date d'inscription : 24/10/2016
Age : 57
Localisation : halluin 59250

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par pat68 Mar 15 Mai 2018 - 22:56

@Hellerman85 et Dakota59: merci pour le suivi et les encouragements Smile


Suite du montage avec la fin du détaillage des plate-formes supérieures:

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_21


La plate-forme du projecteur avant et les supports ont également été refaits en carte plastique:

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_17


Les cheminées sont mises en place après avoir reçu leur main courante (fil de nickel), de même que la plateforme du projecteur arrière:

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_22


Certaines plateformes ont des formes compliquées.
Je fais un patron avec du papier calque. je l'utiliserai plus tard pour la mise en forme des rambardes.


Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_24


Suite au prochain épisode.
Bonnes maquettes à tous.

Patrick
pat68
pat68
Expert
Expert

Masculin
Messages : 435
Date d'inscription : 27/02/2015
Age : 52
Localisation : froeningen

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par dakota59 Mar 15 Mai 2018 - 23:10

salut du très bon boulot  super111 super111
dakota59
dakota59
Expert
Expert

Masculin
Messages : 2675
Date d'inscription : 24/10/2016
Age : 57
Localisation : halluin 59250

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par Marcel-de-Biot Mer 16 Mai 2018 - 8:15

Salut,
Tout cela est magnifique de précision!

tiptop

Marcel
Marcel-de-Biot
Marcel-de-Biot
Chef d'équipe
Chef d'équipe

Masculin
Messages : 839
Date d'inscription : 20/02/2015
Age : 59
Localisation : Biot

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par hellerman85 Mer 16 Mai 2018 - 9:01

Jolie! jolie! JOLIE!! je prend l'idée du patron pour les difficultées de cintrage des rambardes, c'est une excéllente idée. Merci Patrick
hellerman85

hellerman85
Expert
Expert

Masculin
Messages : 1124
Date d'inscription : 09/08/2015
Age : 66
Localisation : LA VERRIE 85130

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par chrisjx2015 Mer 16 Mai 2018 - 10:44

Très beau travail de précision

chrisjx2015
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 87
Date d'inscription : 20/02/2015

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par yann Jeu 17 Mai 2018 - 11:12

Jolie travail de détaille. demon6

_________________________________________________________
Proverbe Breton: quand les mouettes ont pieds il est temps de viré....
Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 348703banniy12
http://marineminiature.e-monsite.com/

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Patchh17      Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Patchh10 Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 210122112931833185Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 21010310

yann
yann
Modérateur
Modérateur

Masculin
Messages : 2614
Date d'inscription : 19/02/2015
Age : 55
Localisation : Paris

http://marineminiature.e-monsite.com/

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par pat68 Mar 22 Mai 2018 - 11:18

Merci à tous pour vos encouragements.
Les avancées du moment : Piliers du pont supérieur et leurs "croisillons" en fils de nickel, embarcation bâbord et mât principal, premiers radeaux.

Les piliers du mât principal ont été refaits en tige evergreen car un peu gros en diamètre:

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_26


Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_28


Je m'attaque à l'embarcation tribord et sa grue.
Bonnes maquettes à tous.
pat68
pat68
Expert
Expert

Masculin
Messages : 435
Date d'inscription : 27/02/2015
Age : 52
Localisation : froeningen

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par DAGORNSON Dim 27 Mai 2018 - 8:17

hello,
C'est vraiment magnifique ce que tu nous fais là! cheers cheers cheers
C'est très fin et très bien réalisé! Wink
Christian
DAGORNSON
DAGORNSON
Expert
Expert

Masculin
Messages : 274
Date d'inscription : 04/04/2016
Age : 51
Localisation : Gap HAUTES-ALPES

http://www.navires-maquettes.com/

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par pat68 Mar 29 Mai 2018 - 22:47

Merci Christian.

Je m'attaque à la grue de l'embarcation principale.
Voici à quoi elle ressemble:

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_43


Et celle fournie par Heller:

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_38



La grue a un bras double et "traverse" le pont supérieur.
je prends une grue non utilisée du Scharnhorst:


Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_44


Et la partie supérieure:

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_42


Une fois peinte et fixée:

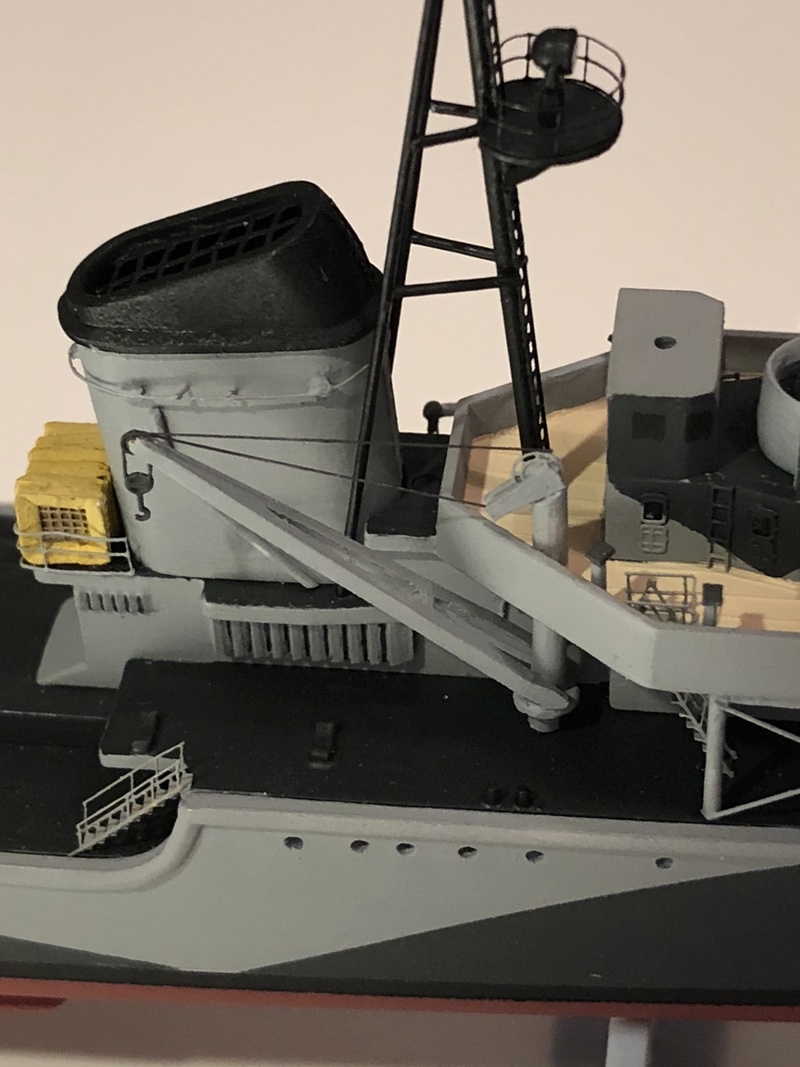

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_40
pat68
pat68
Expert
Expert

Masculin
Messages : 435
Date d'inscription : 27/02/2015
Age : 52
Localisation : froeningen

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par pat68 Mar 29 Mai 2018 - 22:49

détaillage des tubes lance-torpilles:

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_39



Bonnes maquettes à tous.
patrick
pat68
pat68
Expert
Expert

Masculin
Messages : 435
Date d'inscription : 27/02/2015
Age : 52
Localisation : froeningen

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par jpj1/35 Mer 30 Mai 2018 - 19:22

Bravo, superbe détaillage. demon6
jpj1/35
jpj1/35
Expert
Expert

Masculin
Messages : 2143
Date d'inscription : 28/03/2015
Age : 54
Localisation : Triel sur Seine (78)

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par pat68 Jeu 31 Mai 2018 - 14:04

@jpj1/35 a écrit:Bravo, superbe détaillage. demon6
Merci!

Suite des tubes lance-torpilles avec peinture et mise en place:

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_48


Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_49


J'ai refait le brise-lames et ses supports en carte plastique (la pièce Heller a dû tomber par terre et finir dans l'aspirateur...impossible de la retrouver Sad)


Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Photo_50


Bonne continuation à tous.
Patrick
pat68
pat68
Expert
Expert

Masculin
Messages : 435
Date d'inscription : 27/02/2015
Age : 52
Localisation : froeningen

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par JL74 Jeu 31 Mai 2018 - 17:08

Tu cartonnes...! C'est un super boulot de détaillage. Bravo et bonne continuation.
clap1 clap1 clap1
JL74 Very Happy
JL74
JL74
Expert
Expert

Masculin
Messages : 405
Date d'inscription : 26/07/2017
Age : 60
Localisation : 74 Haute-Savoie

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par dakota59 Jeu 31 Mai 2018 - 17:13

beau boulot  tu cartonnes
dakota59
dakota59
Expert
Expert

Masculin
Messages : 2675
Date d'inscription : 24/10/2016
Age : 57
Localisation : halluin 59250

Revenir en haut Aller en bas

Destroyer classe 1936A Z31 Norvège 1942 Réf 81010 Empty Re: Destroyer classe 1936A Z31 Norvège 1942 Réf 81010

Message par pifoux Jeu 31 Mai 2018 - 18:50

Fantastique !!!!
pifoux
pifoux
Historien du Forum
Historien du Forum

Masculin
Messages : 4079
Date d'inscription : 20/02/2015
Age : 71
Localisation : montpellier

Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
