Tartane le CORSAIR 1/150ème Réf 60616 Mallette débutant

joli début de montage

Merci aussi pour la petite balade normande, il y a presque un an, je passais par là.... ( Armada )

Pas loin du pont de Brotonne, sur l'autre rive, à Caudebec, il y a ce magnifique monument à la gloire de l'équipage du Latham 47, vue lors de vacances en 2011

Merci pour la balade !!! Très beau paysages !!

Belle maquette également

Marc VMD-25

Je n avais pas voulu te surcharger en travail mais en réalisant à l intérieur le bordé, tu fera un beau travail ...
Pour le faire, prends une épaisseur (je dirais dans les 3-4 mm ? ) un peu plus courte que le pont ... Tu poses à flan sur la lisse supérieur (avec des pinces pour tenir) et tu graves (pointe de compas) par dessous  sur toute la longue ... L autre solution plus fastoche (tu graves par le dessus ...) est de partir du pont ... Mais pour cela il faut que tu calcules pour arriver sur la lisse d une manière pleine ...
Si c est le cas, penses bien à faire des liaisons en décalées et pas uniformes ...
C est comme pour un plancher, ce n est qu un décalage en escalier ...
Bonne suite ...

JEF37 a écrit:joli début de montage

Merci aussi pour la petite balade normande, il y a presque un an, je passais par là.... ( Armada )

Pas loin du pont de Brotonne, sur l'autre rive, à Caudebec, il y a ce magnifique monument à la gloire de l'équipage du Latham 47, vue lors de vacances en 2011

'lut

Merci pour ton passage.

La dernière photo, c' est les maison de Caudebec en vaux.

Merci Marc de ta venue sur mon montage.

Lostiznaos a écrit:Cela n'a pas l'air mal parti du tout!
Mon conseil : tu achèves le collage de l'arrière et tu passes une sous couche blanche sur l'ensemble, ensuite un peinture bois clair, deux ou trois couches bien diluées, et ensuite tu crées le relief avec une série de filtres de couleurs différentes!

Merci Gilles de ton appréciation et conseil peinture.

Jacques a écrit:Je n avais pas voulu te surcharger en travail mais en réalisant à l intérieur le bordé, tu fera un beau travail ...
Pour le faire, prends une épaisseur (je dirais dans les 3-4 mm ? ) un peu plus courte que le pont ... Tu poses à flan sur la lisse supérieur (avec des pinces pour tenir) et tu graves (pointe de compas) par dessous  sur toute la longue ... L autre solution plus fastoche (tu graves par le dessus ...) est de partir du pont ... Mais pour cela il faut que tu calcules pour arriver sur la lisse d une manière pleine ...
Si c est le cas, penses bien à faire des liaisons en décalées et pas uniformes ...
C est comme pour un plancher, ce n est qu un décalage en escalier ...
Bonne suite ...

Je suis sincèrement désolé Jacques , mais je ne comprend pas ce que tu me dis.

Point à éclaircir tout de suite, parlons nous de la même chose , parceque, je l 'avoue, j'ai une sale tendance à ne pas appeler les objets par leur bon nom...

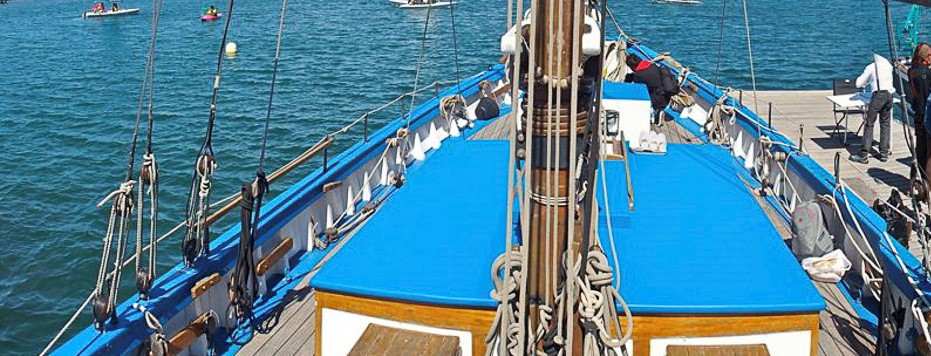

Membrure pour moi c'est ça :




La charpente verticale  blanche, sous le bord bleu, espacé d'environ de 80cm...

Le masticoponçage est quasi fini...



Comme le fait assez souvent Jacques, j'ai rajouté de l 'étiré sur la poupe  car le pont supérieur avait une sale tendance à ne pas tenir sur ces deux "renflements". En mettant cet étiré, il repose mieux et évite de basculer. Merci Jacques!

Ca avance bien le chantier ... Avec les petits plus ...  :D

Petit Bn a écrit:

Jacques a écrit:Je n avais pas voulu te surcharger en travail mais en réalisant à l intérieur le bordé, tu fera un beau travail ...
Pour le faire, prends une épaisseur (je dirais dans les 3-4 mm ? ) un peu plus courte que le pont ... Tu poses à flan sur la lisse supérieur (avec des pinces pour tenir) et tu graves (pointe de compas) par dessous  sur toute la longue ... L autre solution plus fastoche (tu graves par le dessus ...) est de partir du pont ... Mais pour cela il faut que tu calcules pour arriver sur la lisse d une manière pleine ...
Si c est le cas, penses bien à faire des liaisons en décalées et pas uniformes ...
C est comme pour un plancher, ce n est qu un décalage en escalier ...
Bonne suite ...

Je suis sincèrement désolé Jacques , mais je ne comprend pas ce que tu me dis.

Point à éclaircir tout de suite, parlons nous de la même chose , parceque, je l 'avoue, j'ai une sale tendance à ne pas appeler les objets par leur bon nom...
Membrure pour moi c'est ça :




La charpente verticale  blanche, sous le bord bleu, espacé d'environ de 80cm...

Si tu préfère, ton intérieur de coque est lisse ... Dans la réalité, il y a des planches dans le même sens que celle qui enveloppe la coque ...
La lisse c est la partie haute dans ton cas du bastingage et qui renforce cette partie ...
Et ce que tu appelles une charpente verticale sont des jambettes dont le but est de renforcer et faire un lien avec les lisses ...
Donc pour reproduire cet intérieur, tu trouves une longueur rigide plus courte que ton pont et que tu vas positionner dans la longueur pour reproduire en gravant ces planches ... Et comme il n existe pas de planche de la même longueur que ces vaisseaux ... On a une juxtaposition de plusieurs planches pour réaliser une seule longueur ... Et comme pour un plancher d un maison, la suite de cette superposition de longueur ne se fait pas ni dans le même plan ni en escalier ...
Si besoin je te fais un schéma ...  :D

'lut,

Oui fais moi un croquis stp et moi, je fais à mon idée, je vous montre et on en discute. ;)

Merci à tous!

Est ce bon ...





Et tu peux poser tes jambettes après coup ...
Tu pars de la lisse  ...
Tu maintiens ton guide (qui doit être souple pour épouser la forme arrière) et tu graves la longueur de la planche ... Tu répète l opération jusqu au pont ...
Tu marque les longueurs des planches ...
Tu nettoies ...
Tu colle tes jambettes ...
Tu peints en rouge ...

Pour graver pas besoin d appuyer comme un Hercule ... Tu marques plusieurs fois doucement avec ton guide  ... Et une fois ta rainure faite tu enlève le guide et tu repasses toujours lentement pour homogénéiser le passage ...

 Jacques, pour ce dessin explicite et qui est plus beau que ma maquette!

Connaissant mes piètres talents, je ne vais pas me risquer à faire ce que tu me conseilles, car, d'une, il aurait fallu que je le fasse avant collage des demi-coques, de deux, la coque et pont monté, l 'espace pour faire cela est des plus restreint, je ne le sens pas!
Pour ma part, le faire maintenant, je risque de faire un patacaisse, une bourdasse, une connerie!

Je vais donc juste collé les jambettes. Je suis désolé de t 'avoir fait perdre du temps à m 'expliquer. Mais sans aucun doute, je garde ce dessin, pour une prochaine, il me sera très utile!

Franchement je ne suis pas certain que les jambettes soient doublées sur un petit navire de ce genre, je pense que tu peux obrenir un beau résultat en te contentant de collet des languettes verticales comme on en avait parlé.

Quand je fais une maquette, j'essaie tjrs de choper des infos du vrai ou de trouver d'excellent montages, un peu comme tout le monde en fait.
Après, je fais un tri entre ce que je vois, ce que je rêve de faire et  ce que je suis capable de faire.

Pour le Corsair, j 'ai trouvé un montage au 1/50 en bois.

 En l 'occurrence, sur le plan de Heller, il est inscrit d'attacher les ?manœuvres  dormantes? ou ?haubans? sur les Taquets (plan de gauche) qui doivent servir uniquement à bloquer une Drisse (si je me goure pas )




Mais sur la maquette bois, j'ai vu ça:
De mon interpretation, ce sont des anneaux.


C'est un rajout qui n 'est pas compliqué à faire, même pour moi:

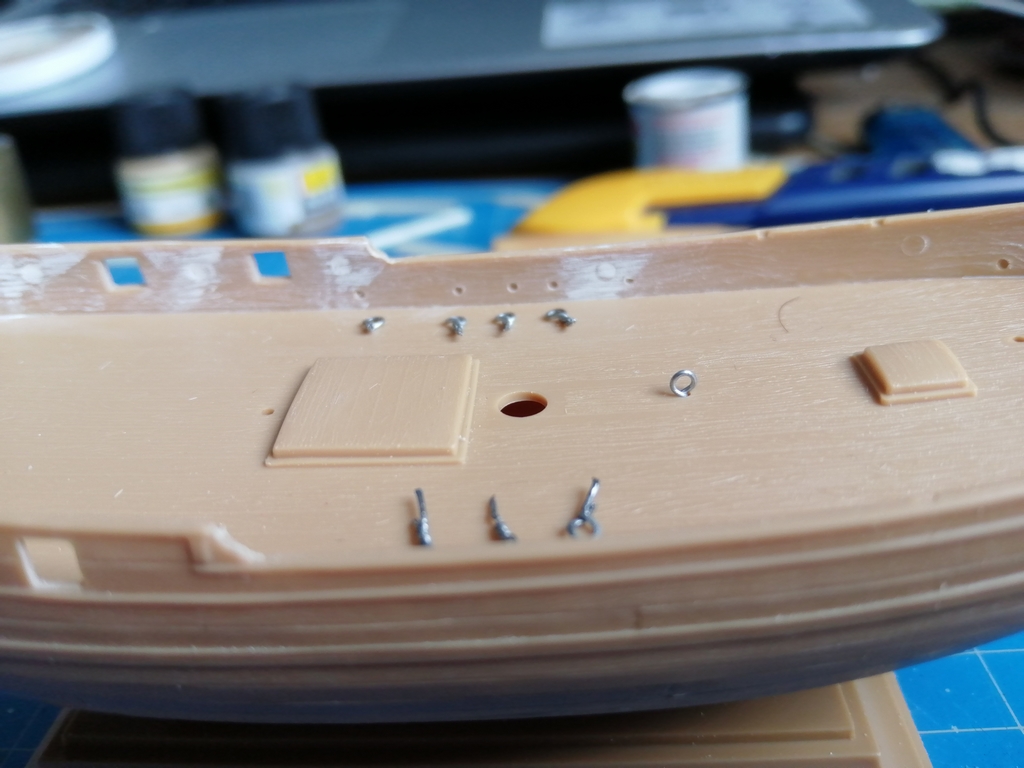

Un fil de fer (pour attacher les jouets dans les boites) que je pli en deux sur la pointe d'un compas, je toupine les deux bout pour former la boucle. La "queue" de la boucle ira se cacher dans le plancher après avoir percer ce dernier..








J'en ai positionner un, dans un trou déjà fait. Il n 'est donc pas à sa place, c'est juste pour le rendu, voir si ce n 'est pas trop gros. A savoir que l 'anneau fais 2mm et le trou de l'anneau fait 1mm.


A vos avis, svp.

Merci!

Petit Bn a écrit:  Jacques, pour ce dessin explicite et qui est plus beau que ma maquette!

Connaissant mes piètres talents, je ne vais pas me risquer à faire ce que tu me conseilles, car, d'une, il aurait fallu que je le fasse avant collage des demi-coques, de deux, la coque et pont monté, l 'espace pour faire cela est des plus restreint, je ne le sens pas!
Pour ma part, le faire maintenant, je risque de faire un patacaisse, une bourdasse, une connerie!

Je vais donc juste collé les jambettes. Je suis désolé de t 'avoir fait perdre du temps à m 'expliquer. Mais sans aucun doute, je garde ce dessin, pour une prochaine, il me sera très utile!

Pas de soucis ... Pour une prochaine fois ...  :D

Lostiznaos a écrit:Franchement je ne suis pas certain que les jambettes soient doublées sur un petit navire de ce genre, je pense que tu peux obrenir un beau résultat en te contentant de collet des languettes verticales comme on en avait parlé.

Je ne parlais pas de doublé, juste gravé et il posait ses jambettes ...  ;)

bien joué le coup de l'anneau fabrication maison, il est tout à fait crédible
Jmichel  :pirat: :pirat: :pirat:

Petit Bn a écrit:Quand je fais une maquette, j'essaie tjrs de choper des infos du vrai ou de trouver d'excellent montages, un peu comme tout le monde en fait.
Après, je fais un tri entre ce que je vois, ce que je rêve de faire et  ce que je suis capable de faire.

Pour le Corsair, j 'ai trouvé un montage au 1/50 en bois.

 En l 'occurrence, sur le plan de Heller, il est inscrit d'attacher les ?manœuvres  dormantes? ou ?haubans? sur les Taquets (plan de gauche) qui doivent servir uniquement à bloquer une Drisse (si je me goure pas )




Mais sur la maquette bois, j'ai vu ça:
De mon interpretation, ce sont des anneaux.


C'est un rajout qui n 'est pas compliqué à faire, même pour moi:

Un fil de fer (pour attacher les jouets dans les boites) que je pli en deux sur la pointe d'un compas, je toupine les deux bout pour former la boucle. La "queue" de la boucle ira se cacher dans le plancher après avoir percer ce dernier..








J'en ai positionner un, dans un trou déjà fait. Il n 'est donc pas à sa place, c'est juste pour le rendu, voir si ce n 'est pas trop gros. A savoir que l 'anneau fais 2mm et le trou de l'anneau fait 1mm.


A vos avis, svp.

Merci!

Bien vu ... si je me courre pas remis au réel, ton anneau ferait 30cm et l intérieur 15cm ... En réduisant l axe pour obtenir le piton ... Tu vas réduire ta dimension ...
J en ai gardé pas mal de ces attaches de jouets ... Très malléables et y a plusieurs diamètres ...
Sinon la logique des anneaux est plus plausible ... Par contre, j ai l impression qu il y a des caps de mouton ...

Jacques a écrit:

Je ne parlais pas de doublé, juste gravé et il posait ses jambettes ...  ;)

Ah effectivement, c'est logique, j'avais mal compris!

Sinon je pense aussi que les haubans sont pris sur des anneaux fixes, mais il faudrait vérifier, sur les gréements latins les hauans sont souvent démontables, il faudrait verifier sur un plan historique, je vais essayer de retrouver ma notice du Chebec de l'association des amis du musée de la marine.

'jour les Dimanchards,


Suivant les conseils de Jacques, j'ai resserrer les anneaux sur le bout de la point du compas, ce n'est pas flagrant mais ça change la donne.
Merci Jacques!


Avec le conseil de Gilles, j 'ai attaqué les Membrures ou Jambettes. C'est posé à blanc, car je ne sais pas quel espacement prendre.
Je suis parti avec  une évaluation sur photo d'un vrai tartane et j 'en ai déduis, au "pif-o-maître", 80cm, ce qu i fait à l 'échelle un 5mm au "grossomerdo".
Le pbl est que je tombe sur des les trous  pour les Taquets.  Il y a aussi le coté visuel de la maquette et son rendu. Je ne souhaite pas trop surcharger. Je suis donc actuellement aux essais et tâtonnements...

Photooos!!!









Je commence vraiment à prendre du plaisir à faire un voilier, malgré sa petitesse!

Merci à tous pour l’intérêt que vous portez à ce petit montage!

bravo Petitbn , tu te débrouilles comme un pro !
la question que je me pose ( et ce n'est pas une critique ) concerne l'épaisseur des membrures .Pour du 1/150° , je me demande si ce n'est pas un peu épais
bon courage pour la suite
Jmichel  :pirat: :pirat: :pirat:

Les critiques ont du bon quand c'est émit dans le respect. Je suis ouvert d'esprit et c'est grâce aux critiques que l'on s'améliore! Merci d'avoir souligné ce pbl.

Je suis sur du 1.5mm de large sur 0.7 d'épaisseur, j'ai pas plus petit en épaisseur et je n'arrive pas être régulier pour obtenir du 1mm,

Un petit coup de lime, j'vais "raboté" et voir ce que ça donne...Merci de ton compliment qui me touche    -pour le "pro" c'est un peu exagérer ;) -  et de  ta remarque qui est toute  légitime.

bravo Petitbn , tu as tout compris
ma remarque vient du fait que j'ai mesuré les membrures sur mon cogue des croisés qui est au 1/75 et j'ai obtenu les mêmes mesures que ta Tartane qui est au 1/150° .Tu comprends mon problème  ;) ;) ;)
je pense que le 150 ° ou le 100° ne sont pas forcément les meilleures échelles pour améliorer les montages , compte tenu des problèmes de tailles du matos ( poulies, cap de mouton, palan .... )
en tous cas, ce montage est très sympa
Jmichel  :pirat: :pirat: :pirat:

Aller, c'est en cours de rattrapage...

Dis moi, puisque tu es sur les mesure, pourrais tu me dires l 'espacement entre les Membrures ,stp?
