BMW 328 ENDURANCE réédition GLOW2B 2020 1/24ème Réf 80782

Début du montage de cette réédition.. Je n'ai pas pu résisté... ( J'avais monté la version civile en 1986 )



La RK, c'est ici...  https://heller-forever.forumactif.com/t13803-bmw-328-endurance-reedition-2020-g2b-1-24eme-ref-80782#187401

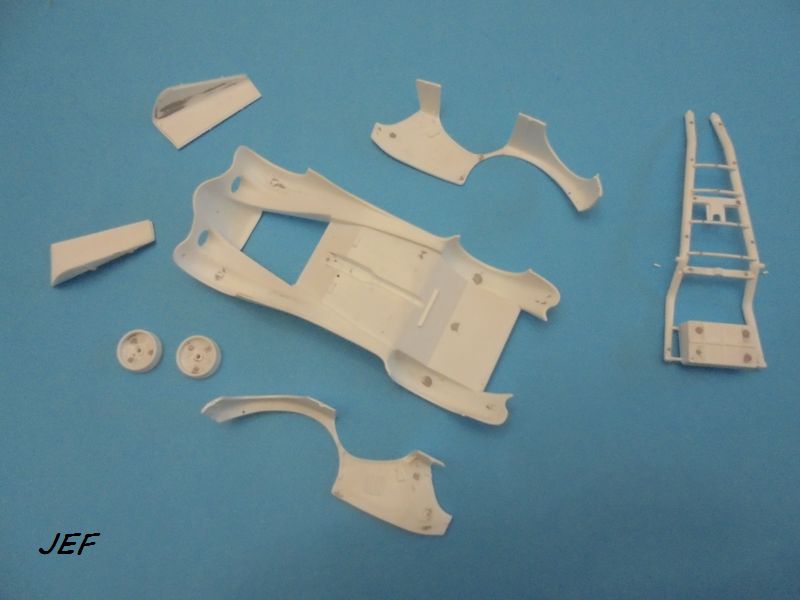

Plus de 3 h de préparation de cette maquette, bien qu'il s'agisse d'une voiture de course, rien ne sert d'aller vite...

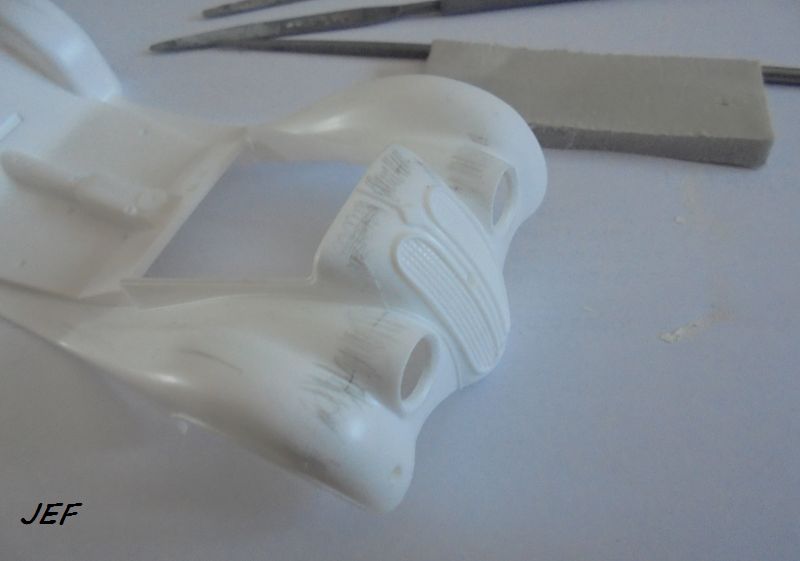

On fait ressortie les lignes de moulage avec un porte-mines.. c'est plus aisé car les moulages en blanc ne facilitent pas la préparation, par contre, pour la peinture, ce n'est pas plus mal.




On lime, ponce, mastique, reponce, remastique..bref, les mamelles du maquettiste..
Seules 2 parties internes de jantes sont traitées, les autres ne se verront pas...


les supports de suspension très fragiles n'ont pas supporté mes gros doigts...


Les pédales sont moulées sur le châssis, elles seront supprimées et refaites, en scratch...


un peu de casse, sur un pivot de direction, petite "paille" dans le plastique très fin à cet endroit..

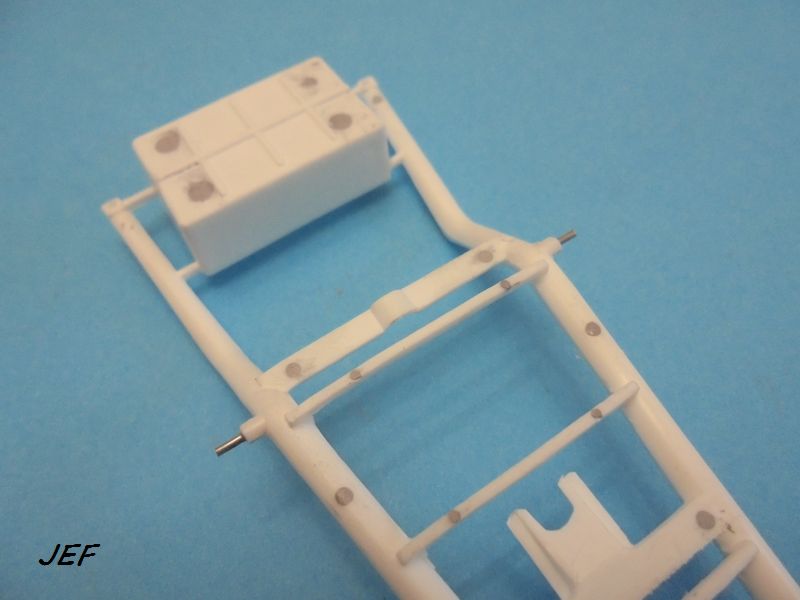

les supports de suspension AR sont refaits ...


Il faut vérifier qu'ils ne touchent pas la caisse...


Le châssis est percé pour recevoir les nouvelles pédales d'embrayage et de frein...

J’ai hâte de voir la suite

Merci à vous deux

Le montage ( non conventionnel, comme souvent, guidé par la peinture de la carrosserie ) avance...

Ca y est Jef , j ai trouvé ton montage ... Juste partis 4 h pour réaliser l intérieur de mon GOSLING ...
A les retrait de matière ... C est la plaie ...   :D

Et tu as gagné une heure de préparation avec les trous à coté de la calandre qui ont disparus sur l'édition 2020 :D :D  ;) ;)

:D
Ça commence fort !
Bon montage Jean-François !

cateralp a écrit:Et tu as gagné une heure de préparation avec les trous à coté de la calandre qui ont disparus sur l'édition 2020 :D :D  ;) ;)

Oui Gilbert..

Tu as vu la Revue de kit ?

antoine40 a écrit::D
Ça commence fort !
Bon montage Jean-François !

Merci Antoine..

D’autres photos demain..

Bon montage Jeff je sent que tu vas nous réaliser une petite merveille

Merci Yann

La BMW avance tout doucement. " Qui va lentement va sûrement ".


Les jantes ont été percées pour les valves, puis apprêtées, peintes en blanc Banquise CITROEN ( pour éviter un blanc pur qui serait trop récent ), et vernies.
Les valves en Evergreen ont été collées, ainsi que les pneus..

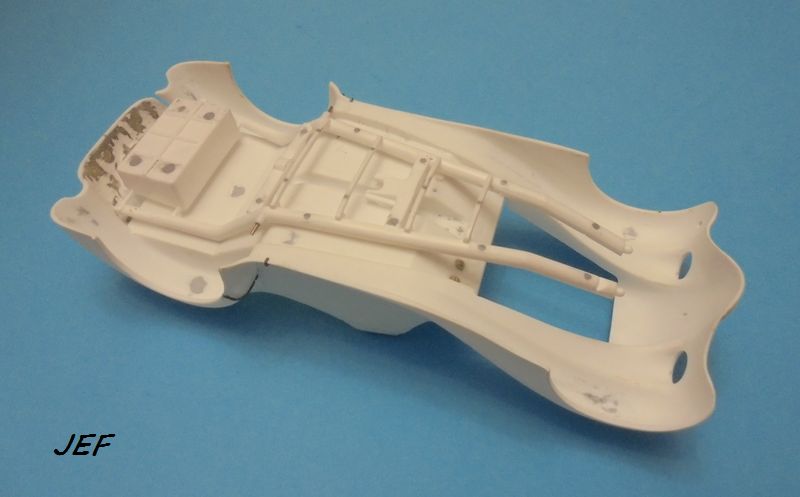

les deux demi carrosseries ont été assemblées, mastiquées, poncées, comme d'hab..



des tiges de renfort ont été noyées dans un mélange superglue-poudre de résine..

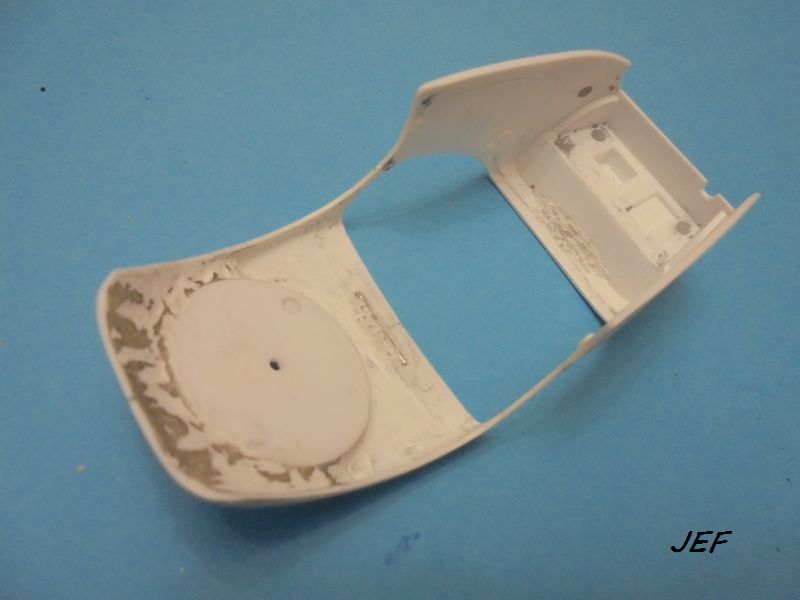

Sur l'AR, du mastic cache le tout, reste 2/3 sénces de masticage-ponçage avant d'obtenir une surface correcte..





Collage des capots, reprise à la lime fine des rainures intérieures ainsi que celles de la caisse pour un meilleur ajustement...






Les ailes AR ont des sabots d'ailes en Alu, style Robri.
Ceux-ci sont oubliés sur la maquette. Je colle donc du fil de plomb de 0.5mm pour délimiter ces sabots.



Petit montage à blanc.. ça s'ajuste pas trop mal ...



on commence à donner du volume aux sabots d'ailes en déposant du mastic liquide Tamiya Surface primer Blanc..
il faudra sans doute 4 à 5 couches )

superbe montage, bravo Jef
Jmichel  :pirat: :pirat: :pirat:

Eric a écrit:Je vois que tu te fais plaisir. Cela faisait longtemps.
Ton modèle sera une référence.

Bonne continuation

Eric :D :D :D :D :D

Merci Eric

Oui, après 5 mois sans maquetter, ou très très peu, c’est plaisant.

Pour ce qui est d’être une  référence, ce n’est pas mon envie, juste 2/3 détails comme les sabots et les pédales, et sans doute quelques câbles. D’autant plus que ce n’est pas l’achat que j’aurais envisager il y a quelques temps.

La magie « Bechennec » est passée par là....

L'idéal serait  de remplacer les sangles, les grilles de calandre et de capot, et puis , et puis...

Mon ultime but est qu’elle soit finie à la fin du confinement.

toubib a écrit:superbe montage, bravo Jef
Jmichel  :pirat: :pirat: :pirat:

Merci Jean Mi

"L'idéal serait  de remplacer les sangles, les grilles de calandre et de capot, et puis , et puis..."

Et puis ,et puis .....tu n'en fini plus :lol: :lol:

Personnellement j'ai de plus en plus l'impression qu'a vouloir placer la barre trop haut , on perd du plaisir à cause du stress de la réussite ( à part le nécessaire de raccorder des pièces pour supprimer un plan de joint non existant sur le vrai modèle je ne monte plus que comme le fabricant à prévu "from the box " comme on dit .

Allez fais toi plaisir avec cette 328 , le moule a une quarantaine d'années mais ,c'est ce que j'appelle du bon Heller elle va avoir de la gueule ta maquette , plus encore que celle de la notice

( j'attends de recevoir la mienne , je ne la monterai pas ...c'est juste pour le plaisir du dessin de la boite )

Tu as tout à fait raison, c’ est pour cela qu’elle aura le minimum vital..
Oui, du bon Heller de 1986.

Celle de la notice, assemblée dans les Monts du lyonnais, est un très beau montage

Un beau travail préparatoire ... Et nécessaire pour tout montage ...

Je vais doucement...

Il faut le dire vite....


Çà avance bien par ici.

Une maquette que je monterais surement un de ces jours quand les projets en cours ce seront calmés. ;)

JEF37 a écrit:
Mon ultime but est qu’elle soit finie à la fin du confinement.

Ah ben mon Jeff t'as tout ton temps!

Francis

Merci à vous tous..

Oui Jacques, c'est le minimum syndical un long travail de préparation, c'est mon point de vue...

Paul, n'hésite pas à te faire plaisir, montage simple, pas de prise de tête, et surtout magnifique Box Art...

Francis, On se sait pas jusqu'à quand nous traverserons cette "délicate" période, mais n'ayant rien terminé en 2020, il faut quand même que je me secoue, j'envisage ce montage en quelques semaines quand même...

Dernières avancées..

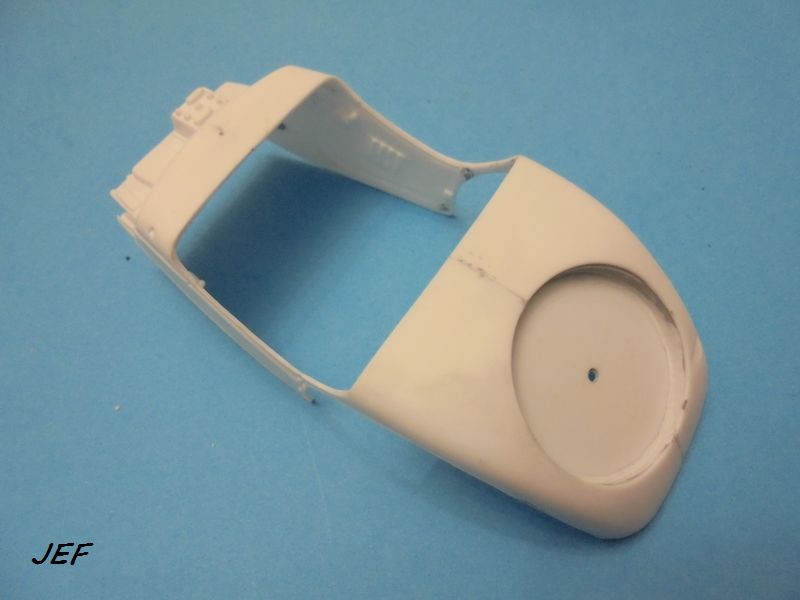

fin de masticage de l'AR


Confection des pédales en scratch...


Confection du support de plaque AV

Le support de plaque AR avait été retiré par ponçage lors de l'alignement des demi-carrosseries, il est refait en Evergreen, avec des éclaireurs de plaque, qui remplaceront ceux imprimés à plat avec la plaque...


Le bourrelet de renfort du haut de carrosserie , lui aussi poncé lors du collage, est refait en rond Evergreen...

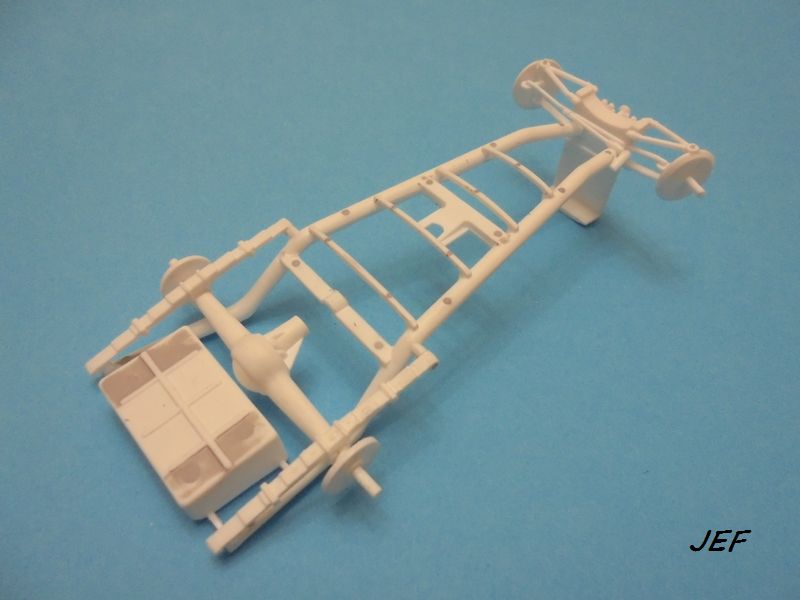

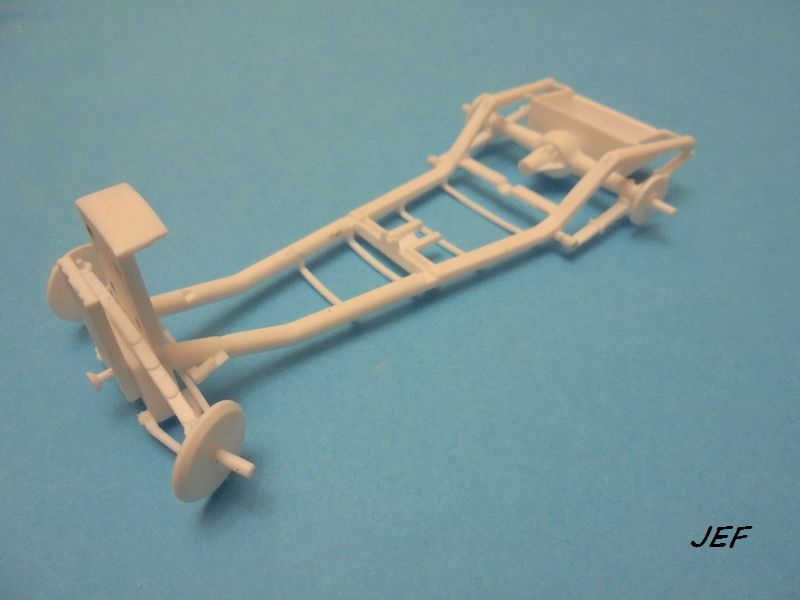

Montage du châssis...



Montage du moteur...




Montage à blanc..

belles avancées, très propre , bravo Jef
Jmichel  :pirat: :pirat: :pirat:

C'est vrai qu'elle a l'air bien cette maquette. :D

De joli sous ensembles ...
