3D - Turbine ARTOUSTE III pour ALOUETTE III Gendarmerie au 1/72

J'ai dû regarder un moment avant de comprendre ou va quoi.  :drunken:
Ensuite, les deux derniers trucs que tu as dessinés seront percés pour recevoir la turbine, si j'ai bien saisi.

Soldier of fortune a écrit:J'ai dû regarder un moment avant de comprendre ou va quoi.  :drunken:
Ensuite, les deux derniers trucs que tu as dessinés seront percés pour recevoir la turbine, si j'ai bien saisi.

Bonjour.
Merci pour ta visite et ton commentaire.

En dessin 3D la notion de perçage est tout relative.
Dans le cas présent, il n'y a aucun intérêt à évider certaines pièces. C'est pour le fun.
Les pièce s'imbriquent les une dans les autres, sans obligation de perçage.
A plus.
Eric :D :D :D :D :D

N'ayant par trouvé un boitier réducteur proche de celui trouvé sur le croquis initial. A force je doute qu'il existe.

Je me suis rabattu sur celui que j'ai en partie trouvé sur des photographies. J'a découvert un croquis, un peu bancale, mais qui m'a permis de sortir la partie avant de la pièce.

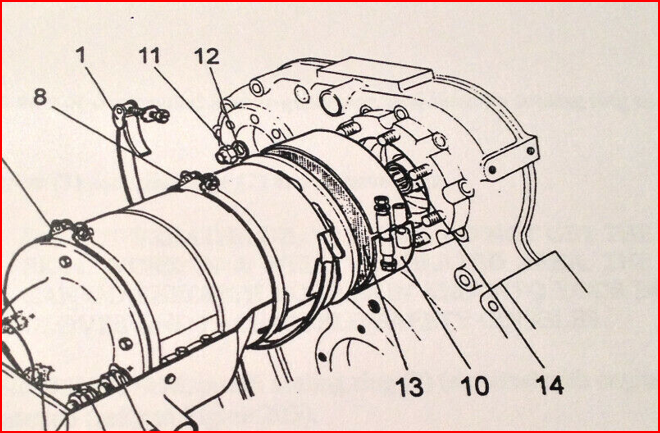

J'ai également découvert des dessins plus ou moins précis.





Puis, quelques photographies.






Je me suis rendu compte qu'il y avait un grand nombre des petites différences entres les différents carters, sur les dimensions, le diverses pièces.
J'ai sorti un carter dans la mesure du possible assez ressemblant.

Il me reste à y placer les écrous et diverses pièces annexes, puis à créer le second demi carter bien plus simple.







Bonne 3D
Eric :D  :D  :D  :D  :D  :D

La suite.

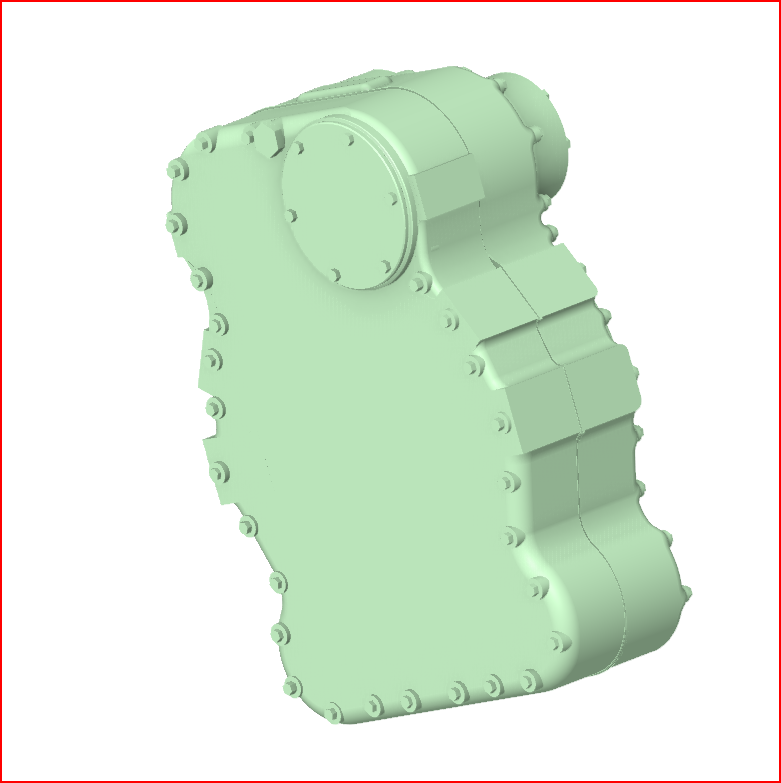

J'ai quasiment terminé le bloc réducteur. Au 1/72 il ne restera pas grand-chose de mes détails.





La prochaine étape potera sur la liaison boitier filtre à air et boiter de réduction.

Bonne 3D
Eric :D  :D  :D  :D

Toujours de chouettes dessins !

ça va inspirer G2B !

Merci Jean-François et Laurent pour vos visites et commentaires. C'est sympa.


Comme, je l'ai indiqué précédemment, j'ai réalisé l'une des pièces de liaison entre le réducteur et les boîtiers de prise d'air.

Je n'ai pas de détail de cette pièce. Je me suis inspiré de photographies.

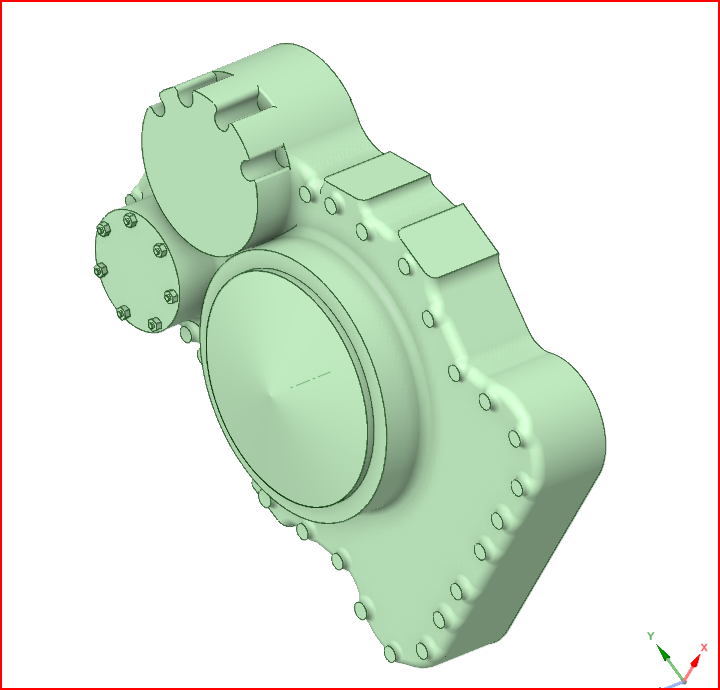

J'ai ensuite terminé la face arrière du bloc réducteur, avec une plaque de visite.

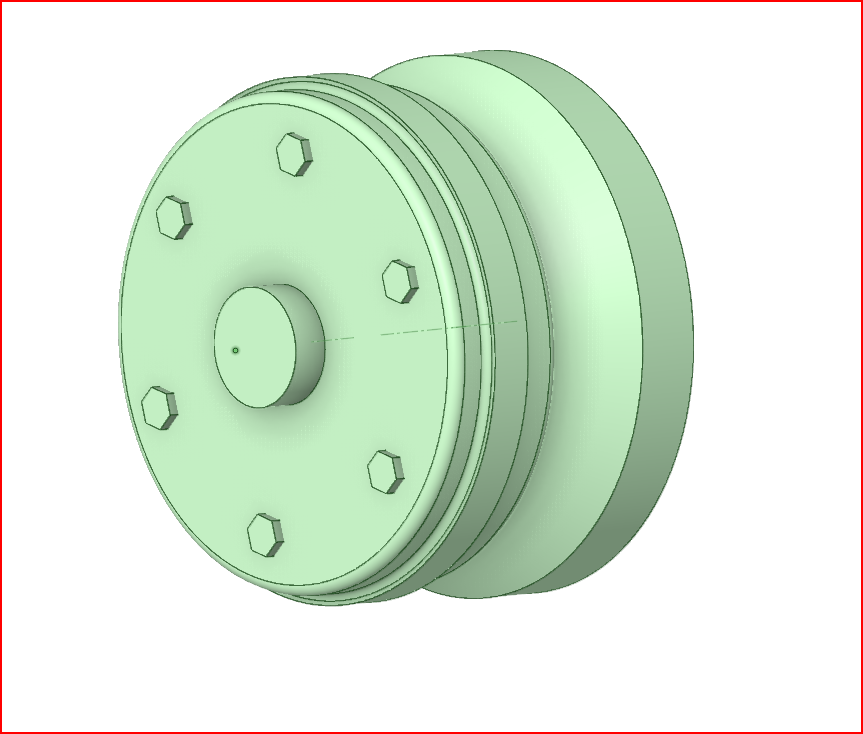

J'ai travaillé le volant avant,

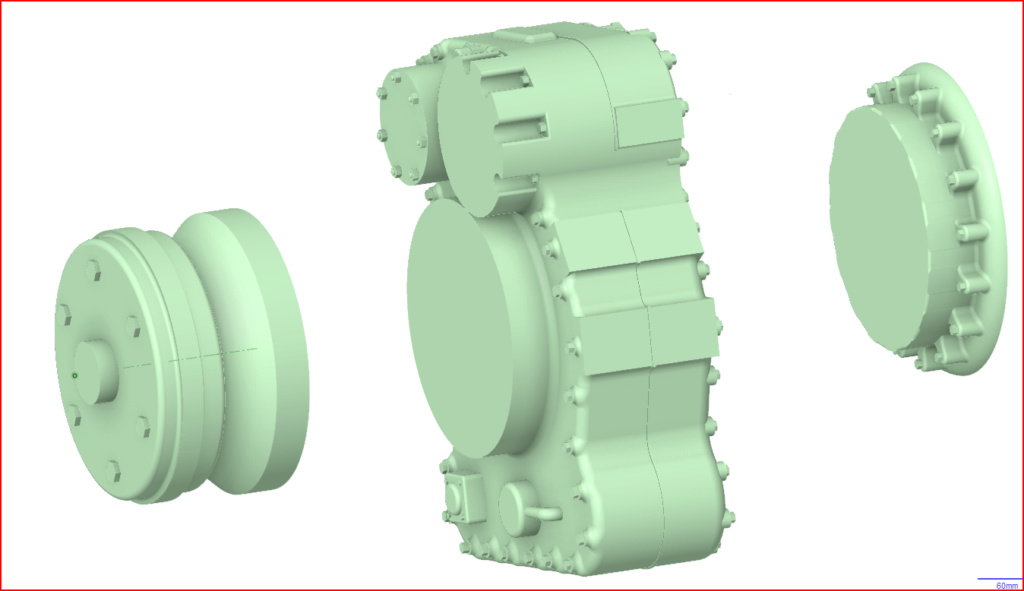

Voici l'ensemble des trois pièce sous designspark méchanical.



Si le volant est accepté par thinkercad, le chargement du boitier réducteur et de la pièce de liaison ne peuvent pas être visualisés par ce programme.
Là où thinkercad échoue, après plusieurs minutes de chargement qui n'aboutissent pas, un autre programme, se permet de charger les fichiers en quelques secondes.
Il s'agit du programme avec simple, XYZMaker 3D kit.

On peut constater, par rapport à Designspark Mecahnical, que certaines portions cylindriques sont anguleuses. Cela est sans incidence sur le résultat.

L'assemblage s'effectue sans difficulté avec le logiciel.







Bonne 3D
Eric :D :D :D :D :D :D

Toujours admiratif devants tes dessins et tes recherches pour y arriver ...

vivement les impressions/essais...

Bravo Eric !

Tes dessins sont magiques !

Merci Laurent, Jacques et Jean-François pour vos nouveaux passages.


Voici la suite du projet.
Il s'agit du démarreur.

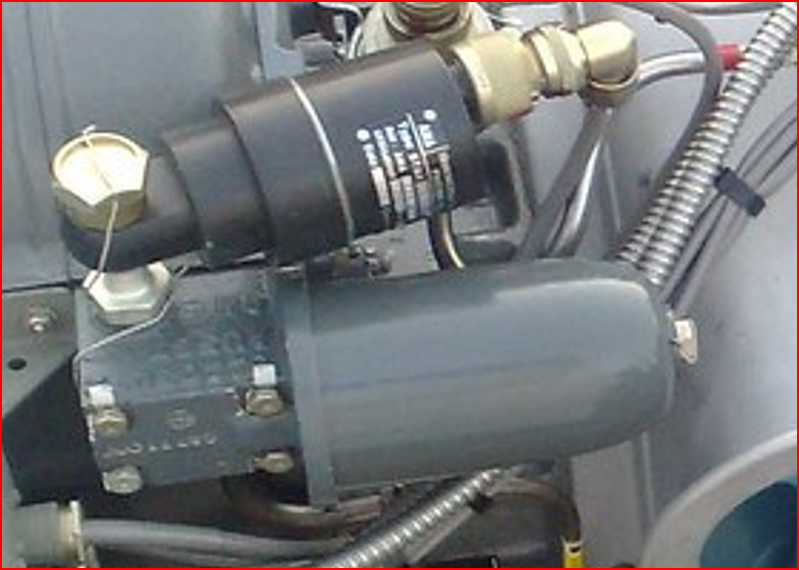

Je me suis inspiré de cette photographie pour le dessin 3D.

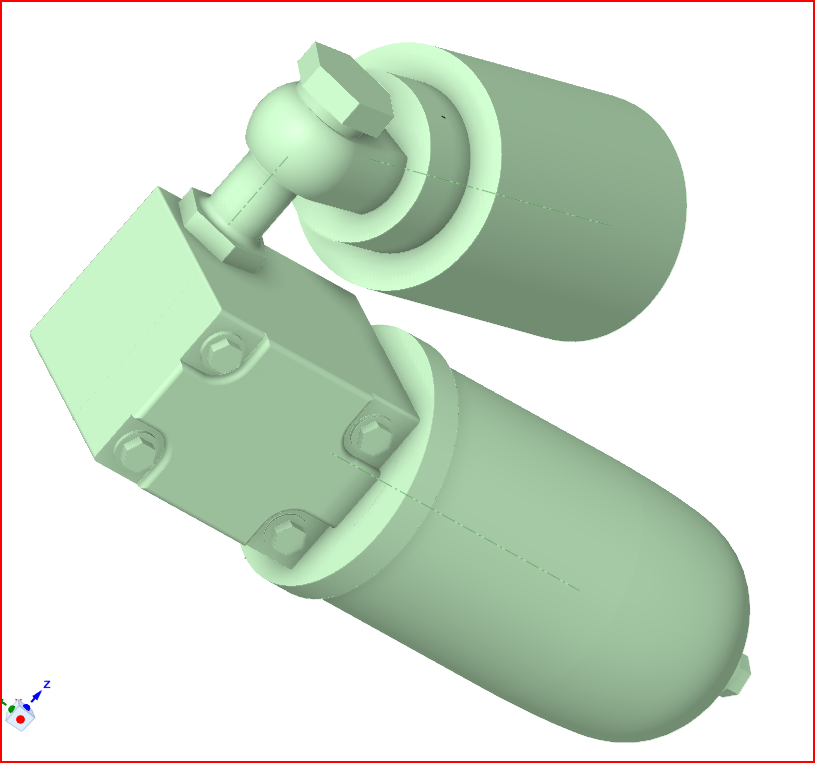

Voici ce que cela donne.





Le nouvel élément est inséré sur l'ensemble actuel des pièces modélisées.



Bonne 3D.
Eric :D  :D  :D  :D

Moi je suis toujours épaté par ce genre de design. Je me sent complétement largué.

Merci Laurent et Paul pour vos visites.


Aujourd'hui j'apporte d'autres détails.
Il faut garder à l'esprit que l'impression s'effectuera au 1/72.
Je ne sais pas ce que cela donnera, mais ce que je fais là est un passage obligé. Il me permet de me perfectionner dans l'apprentissage du logiciel. Je le découvre, la connaissance ne s'acquiert pas d'un claquement de doigt.

Voici ma petite suite.
Je ne sais pas de quelles pièces il s'agit. Mais, elles sont bien visibles.




Voici ce que j'obtiens avec l'analyse des photographies et des croquis.







Bonne 3D.
Eric :D  :D  :D  :D  :D

  vivement l'impression ;)

Tes dessins sont vraiment magnifiques, hâte aussi de voir l'impression !

Merci Laurent et Jean-François pour ces fidèles visites.

Si je suis un peu plus long en ce moment pour publier, c'est parce que les aléas de la vie font que l'on ne peut pas déroger à un bon nombre de contraintes familiales, administratives et autres.

De plus, les formes bien tortueuses du bloc réducteur sont impossible à charger sur thinkercad.
L'assemblage s'effectue sur un autre logiciel, plus puissant, mais à l'ergonomie pas très facile.

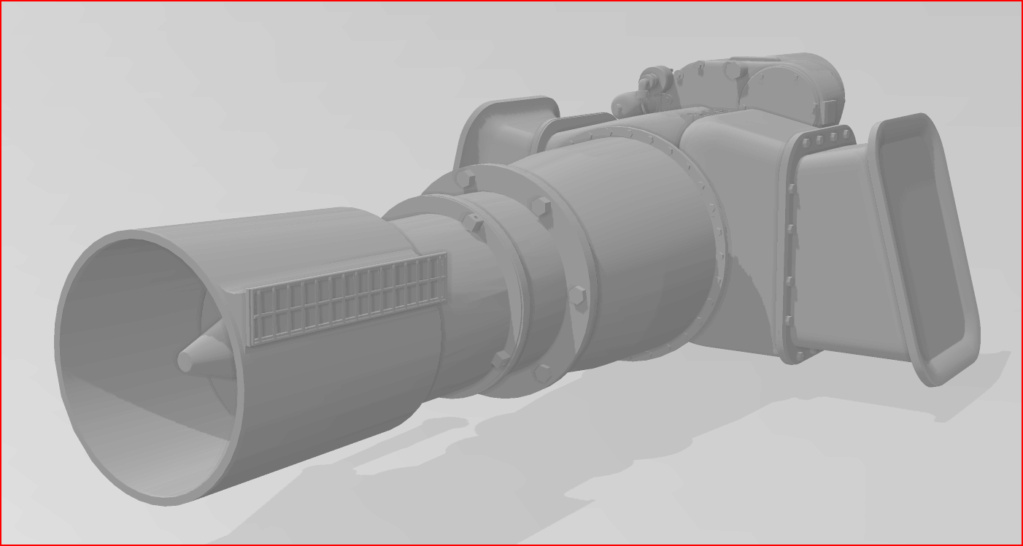

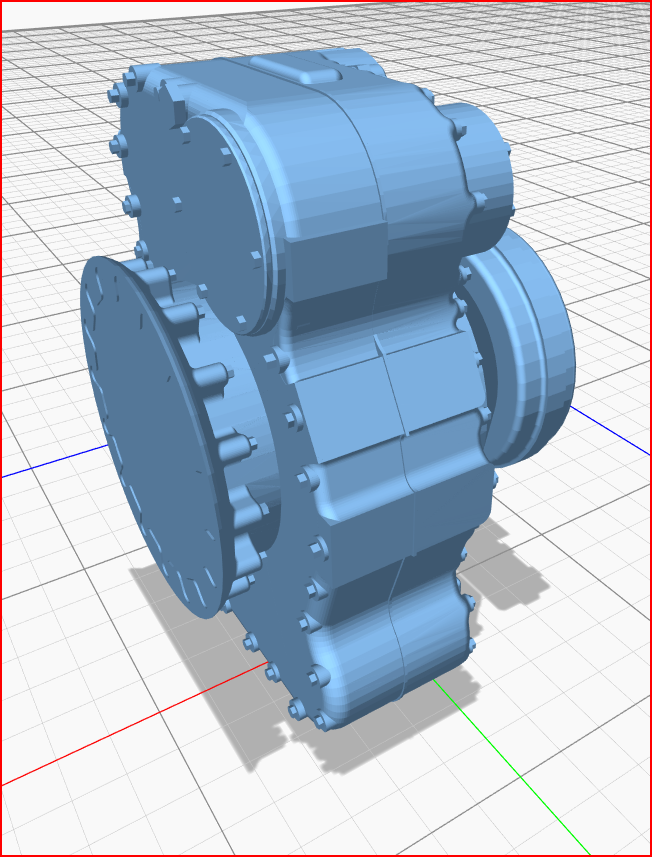

Je présente l'assemblage des différentes pièces, sous deux logiciels différents. Cela rejoint, ma réponse ci-dessus à Eric.

Dans ce cas, les formes arrondies présentes des facettes.







Sa vision avec un autre logiciel est plus douce.







Avec l'assemblage, certaines choses seront à reprendre, notamment le câble en sortie de pièce. Je dois également ajouter le boitier électrique, mais auparavant, je vais revoir l'orientation des fils.

Bonne 3D
Eric :D :D :D :D :D

Impatient de voir le résultat

Y a du travail de coception à prévoir avec toutes ces petites chicanes ...

Avec ces exposés, j'ai l'impression de me retrouver au lycée technique, quand on faisait du dessin industriel de mécanique (l'autre, c'était le dessin d'ouvrages métalliques)... :D

on comprends cela , on a tous une vie à côté....

sur les rectangles de côtés ( filtre je crois ) y aura t'il du grillage?

Oui ...

oui vivement les test's d'impression et le rendu final ....on a hâte..
