Des rivets, des p'tits trous ... et des gros ...

+5
JEF37
Petit Bn
patrick44
Tiger60
Jacques
9 participants

Aller en bas

Des rivets, des p'tits trous ... et des gros ... Empty Des rivets, des p'tits trous ... et des gros ...

Message par Jacques Sam 18 Juil 2015 - 11:35

Je mets ici ma manière de réaliser des rivets à moindre frais et à la porté de tous ...

Une explication sur ma manière de réaliser le rivetage ...

Des rivets, des p'tits trous ... et des gros ... %3Ca%20href=Des rivets, des p'tits trous ... et des gros ... Airfi175" />


La roulette est une récupération sur je ne sais plus quoi et se présentait telle quelle.J ai juste mis des cales pour que la roue dentelée reste dans l axe.
L aiguille vient d une chemise et complète la roue dentelée sur le final des rivets pour éviter de dépasser la limites mais des fois ... Y a un peu de raté !
Les portes mines ?
Et bien sans la mine ou avec la mine, cela me permet de faire des rivets plus gros ou l endroits des vis pour les trappes de visites ... Y a 2 tailles ...

Le tout ne coute pas chère ... !


Pour la roue dentelé c est une récupe ... Mais on peux le faire avec des disques de scie circulaires pour outils MAXICRAFT, DREMEL ... J en avais acheté spécialement pour faire ça avant de trouver ma roulette.
Certains utilisent les roues dentelées de vieilles montres !
Tout est dans l astuce ...



Un exemple de qui fait quoi ... Sur aile de B-17 ...

Pour les rivets en lignes droites ou une courbe légère ...

Des rivets, des p'tits trous ... et des gros ... %3Ca%20href=Des rivets, des p'tits trous ... et des gros ... Airfi176" />

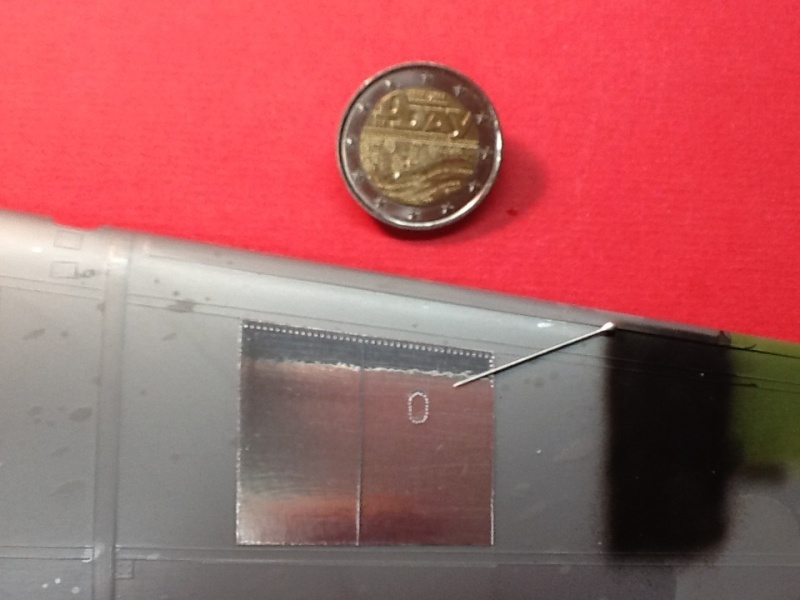

autour d un panneau en courbe ...

Des rivets, des p'tits trous ... et des gros ... %3Ca%20href=Des rivets, des p'tits trous ... et des gros ... Airfi177" />


Les vis d ouverture d une trappe ... ou des rivets un peu plus gros ...

Des rivets, des p'tits trous ... et des gros ... %3Ca%20href=Des rivets, des p'tits trous ... et des gros ... Airfi178" />


Des gros rivets de renfort ... ou autres ...

Des rivets, des p'tits trous ... et des gros ... %3Ca%20href=Des rivets, des p'tits trous ... et des gros ... Airfi179" />


Récap de l ensemble ...

Des rivets, des p'tits trous ... et des gros ... %3Ca%20href=Des rivets, des p'tits trous ... et des gros ... Airfi180" />


Pour les portes mines, si vous gardez ou pas la mine dans le guide ... On peux marquer la tête de rivet intérieur ou l empreinte de la vis ...


Bonne lecture ...
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 29514
Date d'inscription : 21/02/2015
Age : 61
Localisation : F-AIX LES BAINS

Revenir en haut Aller en bas

Des rivets, des p'tits trous ... et des gros ... Empty Re: Des rivets, des p'tits trous ... et des gros ...

Message par Tiger60 Sam 18 Juil 2015 - 18:44

aime aime aime ces tutos

_________________________________________________________
Des rivets, des p'tits trous ... et des gros ... 32058510  Des rivets, des p'tits trous ... et des gros ... Images22    Des rivets, des p'tits trous ... et des gros ... Dsc08822  Des rivets, des p'tits trous ... et des gros ... Dsc05810  Des rivets, des p'tits trous ... et des gros ... Grappe13  Des rivets, des p'tits trous ... et des gros ... Patch_12
Tiger60
Tiger60
Admin
Admin

Masculin
Messages : 28369
Date d'inscription : 19/02/2015
Age : 49
Localisation : F - Oise (60)

https://heller-forever.forumactif.com

Revenir en haut Aller en bas

Des rivets, des p'tits trous ... et des gros ... Empty Re: Des rivets, des p'tits trous ... et des gros ...

Message par patrick44 Dim 19 Juil 2015 - 8:20

Bonjour
Les rivets sont imprimés sur l'envers de l'alu qui est ensuite retourné ?
patrick44
patrick44
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 231
Date d'inscription : 20/02/2015
Age : 73
Localisation : Saint-Herblain banlieue Nantaise

Revenir en haut Aller en bas

Des rivets, des p'tits trous ... et des gros ... Empty Re: Des rivets, des p'tits trous ... et des gros ...

Message par Petit Bn Dim 19 Juil 2015 - 11:30

C'est clair ,net et précis ,merci pour ce  tuto Jacques !
Petit Bn
Petit Bn
Expert
Expert

Masculin
Messages : 1905
Date d'inscription : 20/02/2015
Age : 52
Localisation : Normandie 76

Revenir en haut Aller en bas

Des rivets, des p'tits trous ... et des gros ... Empty Re: Des rivets, des p'tits trous ... et des gros ...

Message par JEF37 Lun 20 Juil 2015 - 10:33

merci pour ce tuto !
JEF37
JEF37
Expert
Expert

Masculin
Messages : 8735
Date d'inscription : 02/06/2015
Age : 56
Localisation : F-Fondettes ( 37 )

Revenir en haut Aller en bas

Des rivets, des p'tits trous ... et des gros ... Empty Re: Des rivets, des p'tits trous ... et des gros ...

Message par Jacques Lun 20 Juil 2015 - 15:49

patrick44 a écrit:Bonjour
Les rivets sont imprimés sur l'envers de l'alu qui est ensuite retourné ?
Non
Voila comment je procède.
- Si la gravure n est pas en creux, j enlève en 1er les lignes de structures et autres qui sont en relief pour rendre la structure lisse.
- Après je pose en débordant sur le panneau (sans rayer ! J utilise un coton tige ou le bout arrière d un pinceau) que je veux représenter.
- Un réglet métallique ou une règle souple (pour le bombé), une lame bien coupante et je coupe le panneau directement sur la maquette.
- je repose toujours en débordant mon panneau suivant sur le panneau déjà fait, je marque la ligne entre l ancien et le nouveau panneau pour bien visualiser la ligne et je coupe.

La suite n est que répétition de ça.

Quand un panneau est fait, j imprime les rivets et je ponce le tout dans le même sens pour casser le vernis et le brillant et avoir un alu certes brillant mais qui avec le temps va s oxyder et donner une vrai couleur d alu opérationnelle !

Je vais faire un explicatif pour celà;
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 29514
Date d'inscription : 21/02/2015
Age : 61
Localisation : F-AIX LES BAINS

Revenir en haut Aller en bas

Des rivets, des p'tits trous ... et des gros ... Empty Re: Des rivets, des p'tits trous ... et des gros ...

Message par Tiger60 Lun 20 Juil 2015 - 18:05

merci

_________________________________________________________
Des rivets, des p'tits trous ... et des gros ... 32058510  Des rivets, des p'tits trous ... et des gros ... Images22    Des rivets, des p'tits trous ... et des gros ... Dsc08822  Des rivets, des p'tits trous ... et des gros ... Dsc05810  Des rivets, des p'tits trous ... et des gros ... Grappe13  Des rivets, des p'tits trous ... et des gros ... Patch_12
Tiger60
Tiger60
Admin
Admin

Masculin
Messages : 28369
Date d'inscription : 19/02/2015
Age : 49
Localisation : F - Oise (60)

https://heller-forever.forumactif.com

Revenir en haut Aller en bas

Des rivets, des p'tits trous ... et des gros ... Empty Re: Des rivets, des p'tits trous ... et des gros ...

Message par VMD-25 Mar 26 Avr 2016 - 10:36

C'est génial l'idée du recyclage des portes mines !!!

Merci à toi

Marc

_________________________________________________________
Des rivets, des p'tits trous ... et des gros ... 200  Des rivets, des p'tits trous ... et des gros ... Cid_3811     Des rivets, des p'tits trous ... et des gros ... 200 Des rivets, des p'tits trous ... et des gros ... U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16154
Date d'inscription : 19/02/2015
Age : 52
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

Des rivets, des p'tits trous ... et des gros ... Empty Re: Des rivets, des p'tits trous ... et des gros ...

Message par Jacques Mar 26 Avr 2016 - 20:15

Content que ça plaise ...

_________________________________________________________
Des rivets, des p'tits trous ... et des gros ... Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 29514
Date d'inscription : 21/02/2015
Age : 61
Localisation : F-AIX LES BAINS

Revenir en haut Aller en bas

Des rivets, des p'tits trous ... et des gros ... Empty Re: Des rivets, des p'tits trous ... et des gros ...

Message par pifoux Mar 26 Avr 2016 - 21:43

Les porte-mines peuvent être aussi utilisés comme jauges de profondeur
pifoux
pifoux
Historien du Forum
Historien du Forum

Masculin
Messages : 4059
Date d'inscription : 20/02/2015
Age : 72
Localisation : montpellier

Revenir en haut Aller en bas

Des rivets, des p'tits trous ... et des gros ... Empty Re: Des rivets, des p'tits trous ... et des gros ...

Message par jpj1/35 Mer 27 Avr 2016 - 13:55

merci pour le tuto.
jpj1/35
jpj1/35
Expert
Expert

Masculin
Messages : 2701
Date d'inscription : 28/03/2015
Age : 56
Localisation : Triel sur Seine (78)

Revenir en haut Aller en bas

Des rivets, des p'tits trous ... et des gros ... Empty Re: Des rivets, des p'tits trous ... et des gros ...

Message par Tiger60 Mer 27 Avr 2016 - 17:04

ou la pointe comme bout de canon pour avion plutôt 1/48e

_________________________________________________________
Des rivets, des p'tits trous ... et des gros ... 32058510  Des rivets, des p'tits trous ... et des gros ... Images22    Des rivets, des p'tits trous ... et des gros ... Dsc08822  Des rivets, des p'tits trous ... et des gros ... Dsc05810  Des rivets, des p'tits trous ... et des gros ... Grappe13  Des rivets, des p'tits trous ... et des gros ... Patch_12
Tiger60
Tiger60
Admin
Admin

Masculin
Messages : 28369
Date d'inscription : 19/02/2015
Age : 49
Localisation : F - Oise (60)

https://heller-forever.forumactif.com

Revenir en haut Aller en bas

Des rivets, des p'tits trous ... et des gros ... Empty Re: Des rivets, des p'tits trous ... et des gros ...

Message par Jacques Mer 27 Avr 2016 - 19:50

Y a de quoi faire avec ...

_________________________________________________________
Des rivets, des p'tits trous ... et des gros ... Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 29514
Date d'inscription : 21/02/2015
Age : 61
Localisation : F-AIX LES BAINS

Revenir en haut Aller en bas

Des rivets, des p'tits trous ... et des gros ... Empty Re: Des rivets, des p'tits trous ... et des gros ...

Message par kelu94 Dim 28 Jan 2018 - 22:14

bravo112

kelu94
Apprenti Heller-Forever
Apprenti Heller-Forever

Masculin
Messages : 12
Date d'inscription : 06/12/2016
Localisation : champigny sur marne

Revenir en haut Aller en bas
