Armement français - US - OTAN 1/72ème Réf 80150

Je vais accompagner mon buccaneer de charges ne se trouvant pas dans la boite airfix, alors j'ouvre cette boite d'armement provenant de chez heller qui a la particularité d'avoir des détails
en photodécoupe .
La boite

grappe 1

notice page 1

notice page 2

notice page 3

notice page 4

notice page 5

La boite faisait partie de la gamme high tech
Quand je pense que j en ai même pas pris une pour moi ... La honte !

une excellente boite ( j'ai plusieurs exemplaires )

Heller si tu pouvais nous actualisés ce kit.....

Moi je suis preneur !

Jacques a écrit:La boite faisait partie de la gamme high tech
Quand je pense que j en ai même pas pris une pour moi ... La honte !

Oublié
D ou la photodécoupe pour la gamme HIGH TECH

Bon, eh bien, après avoir pas mal galéré sur ce "kit", je peux dire que ce n'est pas de la tarte, loin s'en faut ! Voici une petite idée de ce qu'il y a à faire . Afin de pouvoir coller correctement la photodécoupe sur les supports en plastique il faut faire une saignée dans ce dernier

Faute de quoi, le positionnement du métal se fait très mal . Un élément indispensable pour réaliser ce travail est une fraise fine montée sur perceuse. Voici une idée du travail pour un sidewinder

Tout d'abord les trous de positionnement ne sont pas assez profonds

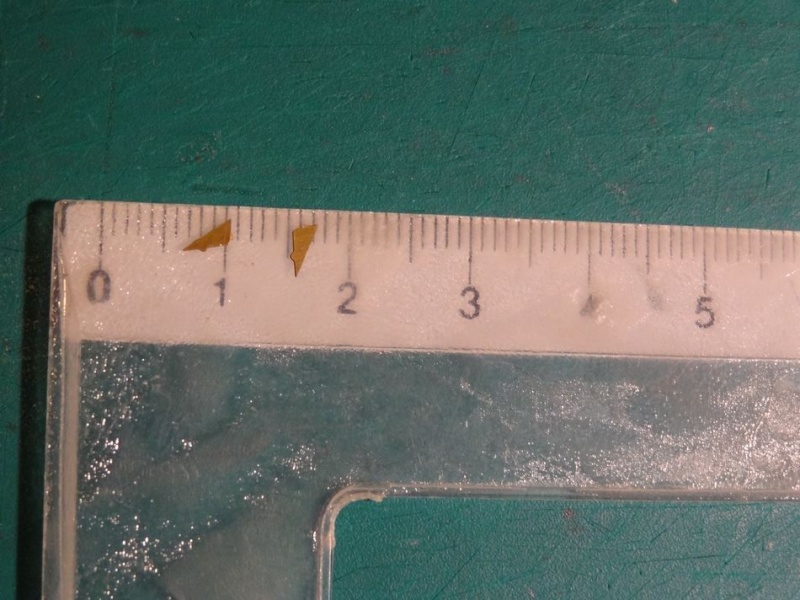

La photodécoupe survole la surface en plastique, et les trous ne sont pas correctement positionnés . Ajouté à cela le fait que les ailerons "canard" mesurent 2mm x 4mm il est très difficile de positionner correctement toutes ces pièces à la fois pour l'alignement par rapport à l'axe longitudinal et par rapport au diamètre de la pièce en plastique .

Au final si l'idée est bonne, la réalisation est extrêmement difficile et ne donne pas de résultat vraiment probant . Tout au moins pour moi . Mais je ne suis pas une référence bien sûr .

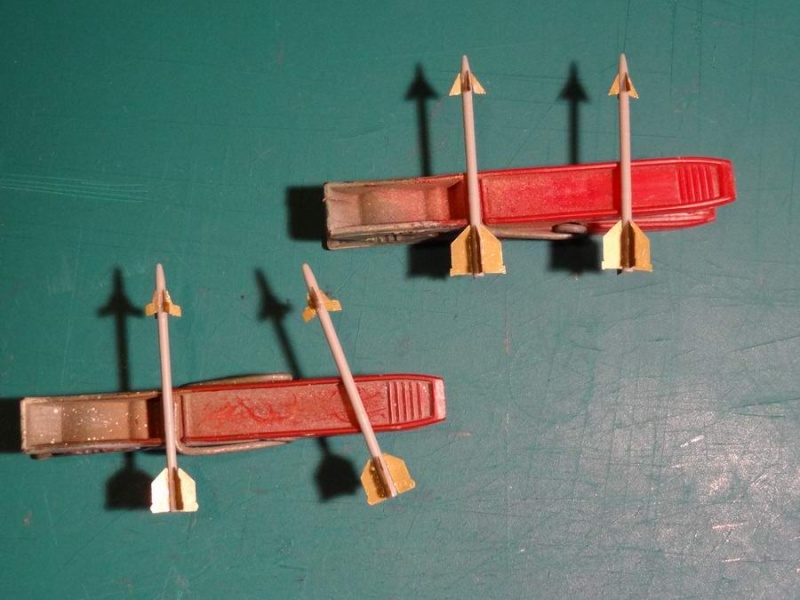

Au départ deux petites tiges de plastique, avec une saignée sur les trous de positionnement, le collage des ailerons de stabilisation est la partie la plus facile, puis vient celui des ailerons de guidage . Pour une paire de missiles il faut compter 45 minutes avec l'ébavurage des différents élements y compris la photodéc .
Toute la photodécoupe est renforcée avec une micro goutte de cyanolite gel après séchage complet de la cyano fluide .
Pour finir les ajustements des élément à coller entre eux sont très corrects .

Je me dit alors que c'est normal , qu'avec mon As 30 j'ai galéré avec la photodécoupe....

C'est un ensemble complexe et difficile . Tout au moins pour mon niveau, même si je prends quand même du temps . Il arrive un moment où c'est un peu le ras-le-bol de manipuler des pièces microscopiques au quart de millimètre près en trois dimensions . Et on fatigue !!! Ce genre de truc est à réserver à des maquettistes expérimentés et qui ont envie de passer une journée sur six ou huit missiles .

Plutôt que de fraiser, un coup de cutter un peu appuyé avec une vieille lame pour dégager une rainure puis ponçage et glisser l ailette ?
Pour les trous, suffit juste de repercer légèrement avec un foret à main.
Au final, ton montage est propre

J'ai choisi la fraise à cause de la dimension toujours identique sur toute la longueur de la rainure, la largeur de l'outil permettant un bon positionnement de la pièce en photodécoupe . La partie enlevée ne correspond qu'à quelques dixièmes de millimètre . De plus je suis plus adroit avec un objet entamant la matière rapidement sans forcer qu'avec une lame nécessitant une pression en risquant de déraper . Et une fois que la tranchée est faite, plus besoin de se préoccuper de la profondeur des trous puisque ces derniers sont fraisés de cette façon . Lors du premier collage j'avais tenté bêtement de coller sans me préoccuper de tous ces détails, avec un résultat catastrophique . Ce qui m'a amené à modifier ma façon de faire et à tout passer à l'acétone pour enlever la cyano . Ensuite j'ai tenté de supprimer les ergots de fixation de la photodécoupe mais la surface de collage sur des pièces aussi petites ne permettait pas d'avoir un tant soit peu de solidité, de nouveau passage à l'acétone pour enlever la cyano . La réalisation d'une saignée dans le plastique m'a semblé plus approprié et c'est cette dernière méthode que j'ai employée au final . Je verrai en définitive le résultat mais d'ores et déjà je trouve que ce n'est pas terrible bien que maintenant j'ai un collage assez solide même sur les pièces microscopiques . Je n'incrimine pas le kit lui-même bien qu'il semble fortement que les trous de fixation ne soient pas vraiment positionnés correctement, mais plutôt mes possibilités . Ne pas oublier non plus que certaines pièces ne font que 4mm x 2mm , qu'il faut positionner tout ça dans l'alignement de l'objet, dans l'alignement du diamètre et à 90°, tout en maintenant cette dernière assez fortement pendant quelques secondes sur un ou deux dixièmes de millimètre sans bouger .... Pour moi ce n'est pas d'une extrême évidence .

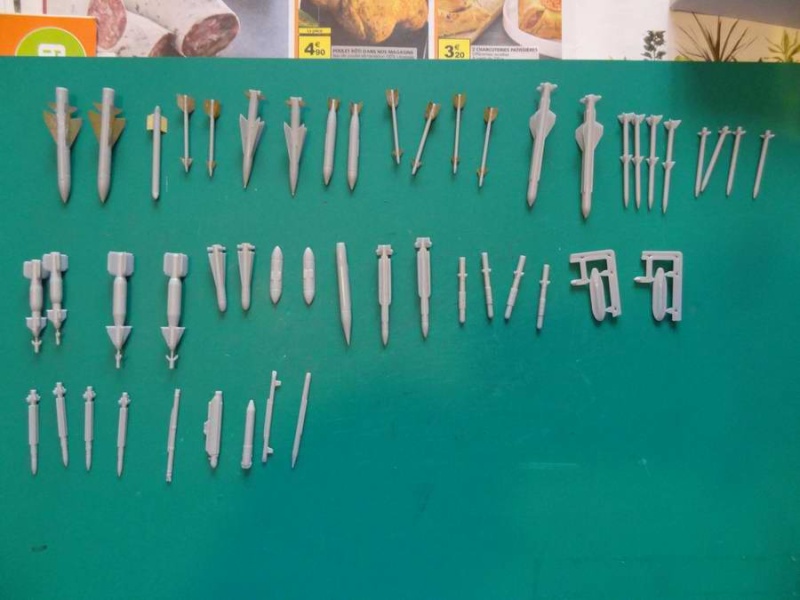

Tous les éléments sont maintenant collés, poncés et les sorties des tuyères sont percées pour
les missiles . Je ne suis pas vraiment satisfait du résultat, bien que les parties en plastique
soient assez bien ajustées . Maintenant la peinture .

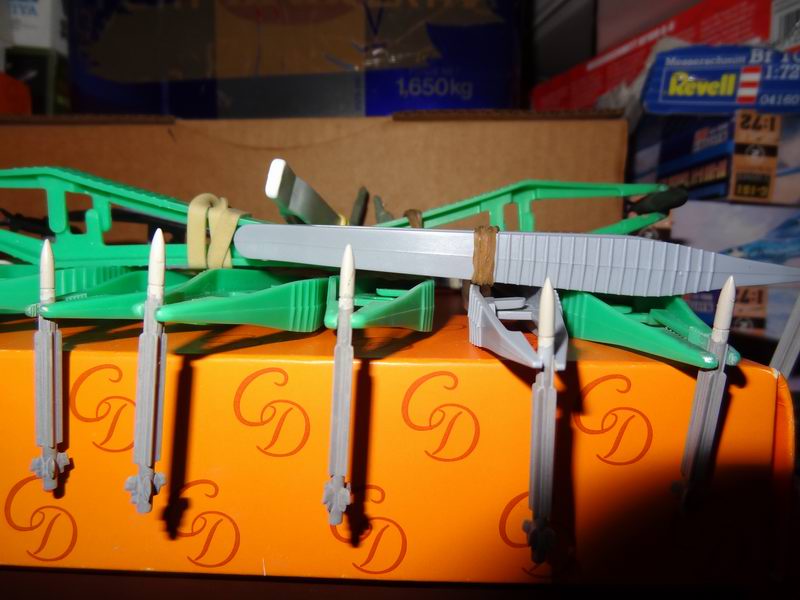

Oui, mais ..... J'ai mis en peinture au pinceau pour toutes les pièces incluant de la photodécoupe . Je n'ai pas utilisé l'aérographe afin d'éviter qu'en cas de mauvais collage une pièce ne s'envole quelque part dans la pièce, et j'ai eu raison parce il y a eu de la "casse" . Des éléments en photodécoupe se sont détachés et il a fallu les recoller .

Ceci est le résultat de la réparation . Pas facile comme ensemble .

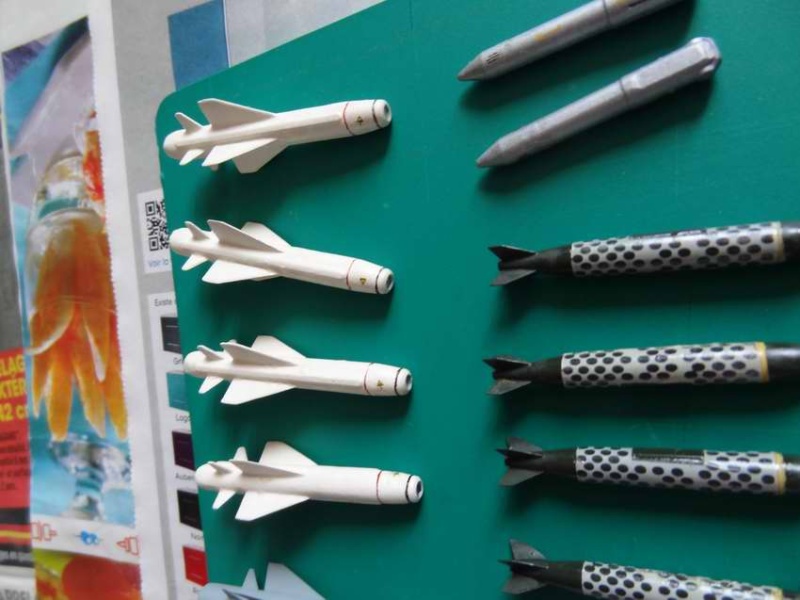

Les radômes des missiles mica sont peints

comme ceux des missiles du kit du buccaneer .

Et en parlant de couleurs .... une autre vue des mêmes kits

Puis je finirai la peinture de ces missiles à l'aide de bande cache et d'aérographe .

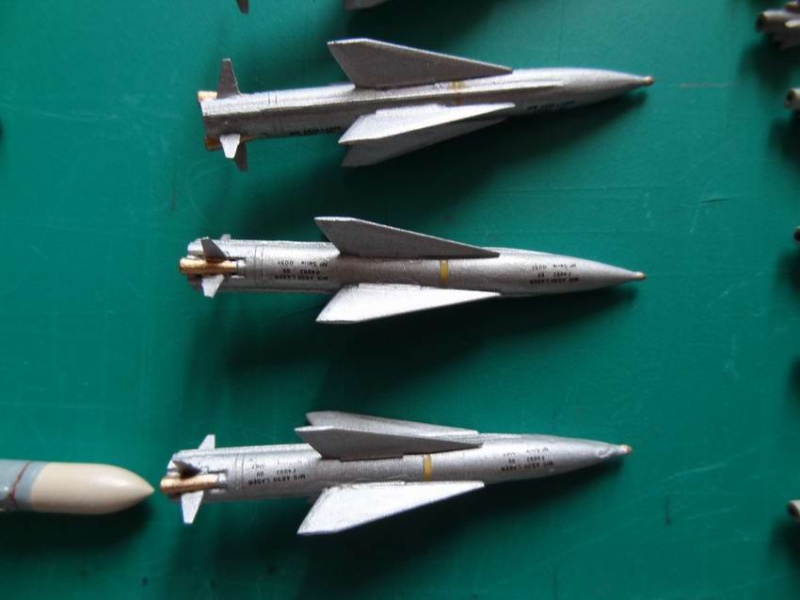

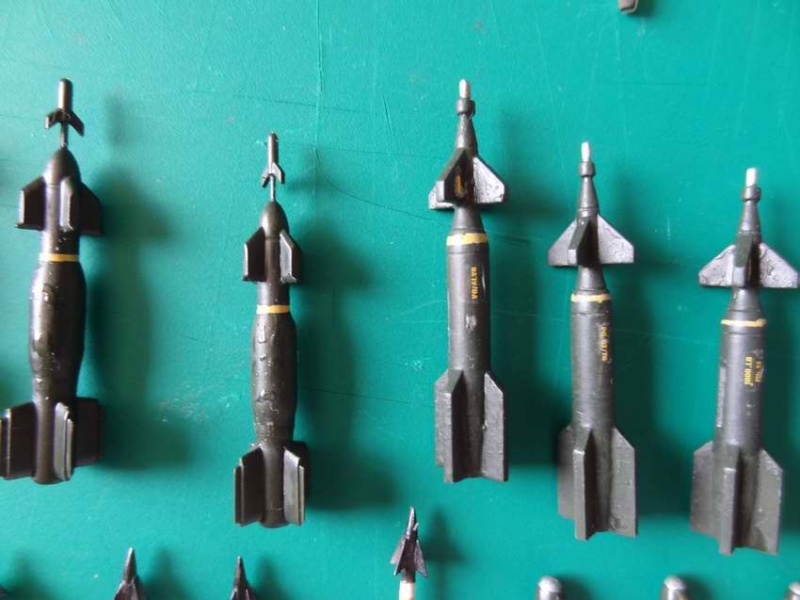

Les premiers missiles et toutes les bombes sont finies, les marquages sont faits à main levée avec un porte-plume, beaucoup plus pratique que les décals qui sont  bien trop petits pour être efficaces, sans compter qu'ils ont une fâcheuse tendance à se plier sur eux-mêmes sur de si petites dimensions .
Les 5 bombes en haut à gauche sont de marque airfix, j'en ai profité pour les inclure dans le set d'armement afin de les peindre en même temps

Sur le deuxième set les missiles sont aussi issus de chez airfix comme l'illuminateur en haut à droite .
Les petits marquages gris sur les bombes anti-piste sont pratiquement invisibles .... Dommage ...

Merci

j'aimerais tant que la marque  nous sortent une nouvelle boite "actualisée" avec les nouveaux missiles = mica ir , em , etc....

Je suis bien d'accord avec toi . Et surtout qu'elle oublie la photodécoupe, parce qu'elle est très très hard

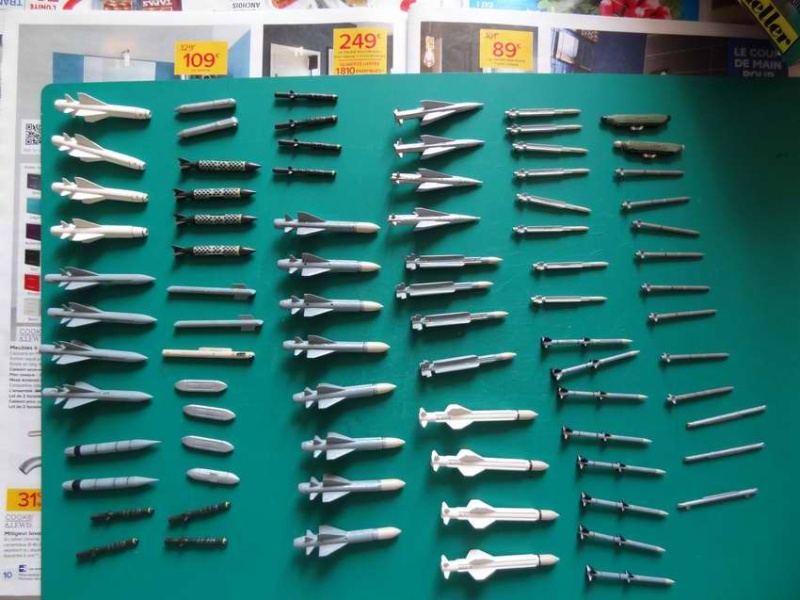

Les deux boites de missiles OTAN heller sont finies

Les décals sont posés .

Ces derniers sont très fins et surtout visibles même vus en macro .

Ils se sont montrés parfaits

ce qui est un gage de qualité vu le temps passé depuis l'édition de ces derniers .

Hormis les insigne spéciaux tous les codes de couleur sont peints à l'acrylique diluée passée avec un porte-plume .
Ce kit est assez pénible à assembler, les microscopiques ailettes des missiles air-air sont extrêmement difficiles voire même impossibles à poser sans beaucoup de temps et la création de veinures dans le plastique .

Sans garantie d'obtenir un résultat correct en plus .

Ces deux boites commencées le 02/12/2015 ont été terminées le 01/07/2016 et m'ont pris 57 heures .
Pour une panoplie assez conséquente tout de même . Ensuite il faut trouver un endroit pour la stocker dans l'attente de se retrouver sous un vecteur .

je peux les stocker sous mes avions  ;)



Une boite qui mériterait d être rééditer vu sa qualité ...  :D
