[SCRATCH] Croiseur lourd de 10 000 t ALGERIE

Merci pour vos encouragements ...
Tout ça n est possible parce que j ai déjà réalisé des construction en bois (voiliers et avions RC) sur plans uniquement, alors ça aide.
Bon la suite ...

Bon, je viens juste d enlever les élastiques et voici le résultat ...



Vu du dessous





Le bâbord ...





Le pont ...





Le tribord ...





Bon si tout semble se passer parfaitement, j ai un gros souci que voici ...
A partir du couple 15/16 (positionnement du logo du forum), j ai un manque de largeur flagrant sur l avant qui lui donne une forme trop effilé ...
J ai repris un pont plastifié en repositionnant les couples découpés et tout est OK ! Bon rien d insurmontable à priori juste un peu de boulot supplémentaire.
La photo montre la coque posée sur le plan, on devine sur l avant ce manque de matière ...




La solution pour l instant que j imagine (je n ai pas vérifié les couples 14, 15, 16, 17, et 18 dans leurs intégrités) sera de rajouté sur les champs de ces couples des bandes pour reprendre le volume manquant ...
La suite demain si je rentre de bonne heure ...

chouette travail de scratch

Bonne continuation

Merci, y a un p'tit travail en plus à faire ...

du grand art !!!

Tiger60 a écrit:du grand art !!!

Oh oui !
Je suis toujours émerveillé devant une réalisation en Scratch intégral !!

Merci à vous.
Je pensais bien avancé ce week end mais les petits soucis des couples avant me décalent ... Mais bon rien de très méchant ...

Les avancées de cet après midi ...


Une cale à poncer, une grosse avec du gros grain pour le bois ...
Les renforts sont dégrossis et mis a la même hauteur que les couples et dans leur profil ... d ou l aspect arrondis triangulaire ...
Comme je disais , ce n était qu une travail de dégrossissage et il reste un travail de finition surtout la proue ..







Bon maintenant passons à la correction de mon erreur sur les couples avants ... Je ne comprends toujours pas comment je me suis débrouillé pour en arriver là !
La partie à élargir est la partie hachurée.le bas du couple semble juste, je revérifierai les autres demains !




Une baguette ...





2 petites longueurs ...
Pour que le collage soit bien résistant, j ai strié les faces qui vont recevoir la colle comme ça la soudure sera parfaite.
Une pratique que je fait systématique SUR toutes mes maquettes pour que le plastique, au serrage, fonde et face une soudure.Le petit inconvénient est qu il faut attendre que le plastique fondu sèche correctement avant d intervenir ... Des fois, cela m évite de mastiquer ...




J ai rajouté une 2ème épaisseur pour bien récupérer le profil ...





Bon pendant que l erreur sèche, je me suis occupé de mon pont ... Et là ce n est pas gagné !
Le pont, un stylo hyper fin et un réglet ...





les test que j avais fait sur des chutes ...





Le résultat ... J ai stoppé car pas convaincus vu les erreurs ...




Bon c est tout pour aujourd hui ...

Cet après midi, j ai un peu bossé ...


Ponçage, ponçage et ponçage ont été le boulot de cet fin d aprem ...





Et voilà ce que cela donne ...





Donc si j ai pu rectifier le pont, il reste à déduire l épaisseur du bordé ... Il me reste à retrouver le profil des couples ...
Je suis donc partis de l extérieur des couples ...





La recherche du profil sur l avant du croiseur ...



Prochainement la suite ...

Bon des images qui ne sont pas parlantes ... Vu que je n ai fait que du ponçage ...










A priori tout est prêt pour faire la coque ... Les pincement que l on peut apercevoir seront comblés au final certainement par un masticage !
C est la 1ère fois que je réalise un coque si petite ...
Je planche toujours sur mon pont ...

Merci à toi, je freine un peu à cause du pont qui ne me donne pas satisfaction ... Je tente une dernière fois avec un pont latté sinon je passe au plastique ...

Allez jamais 2 sans 3 ... Et on recommence le pont ...



De la vieille carte plastique, du bois de plaquage (0,6x8x100), des réglets, un cutter, de la cyano ...





Mes gabarits plastifiés ...





Un pont carré ...
Le marquage des tourelles et des roofs ne sont que symbolisés ...




Le pont dégrossit ...





Le pont n a pas été poncé mais en l état, il est plus que correct ...
Par rapport à mes précédents essais, je n ai pas fait le joint entre les lattes ...

magnifique projet, ce n'est déjà pas aisé d'en faire un correctement, mais partir de rien cela inspire le respect !!!

Gilles a écrit:magnifique projet, ce n'est déjà pas aisé d'en faire un correctement, mais partir de rien cela inspire le respect !!!

 jolie boulot Jacques.

Joile pont !!!

Trés prometteur

Marc

Merci mais attendez avant de dire du bien car pour l instant y à rien ... Et ce pont me prends du temps ...
J ai beau être en vacances ... J ai du boulot chez moi notamment une construction à l échelle 1 ... Démontage, ponçage, remontage, vernissage ...

La suite du pont


De l essuie tous, un stylo, 1 réglet de 40CM et un autre de 20cm ...




1mm sépare chaque ligne et pour vérifier chaque espace je me sers du petit réglet pour vérifier l écart ...  C est long mais cette fois ci je n ai pas eu de raté.
Les traits sont fait avec un stylo noir de 0,4mm et l essuie tous sert à nettoyer la pointe du stylo entre chaque trait pour ne pas salir à la reprise ...


Le pont finit ...





Dans sa longueur ...




Il ne reste plus cas tracer les lattes ...

Quel travail

Merci, pour te donner une idée, 1h30 a peu près pour tout tracer et il reste juste à marquer la longueur des lattes mais là c est plus facile ...
Si pas d erreur à la découpe des tourelles et des roofs, le pont sera collé demain avant d attaquer la coque ...

Quel travail de patience !

Beau résultat !

Marc

Bon petites avancées sur le sujet ...
Il manque une petite étape que je posterais un peu plus tard et en décalé suite à un petit problème sur mon ordi portable, l informatique ...

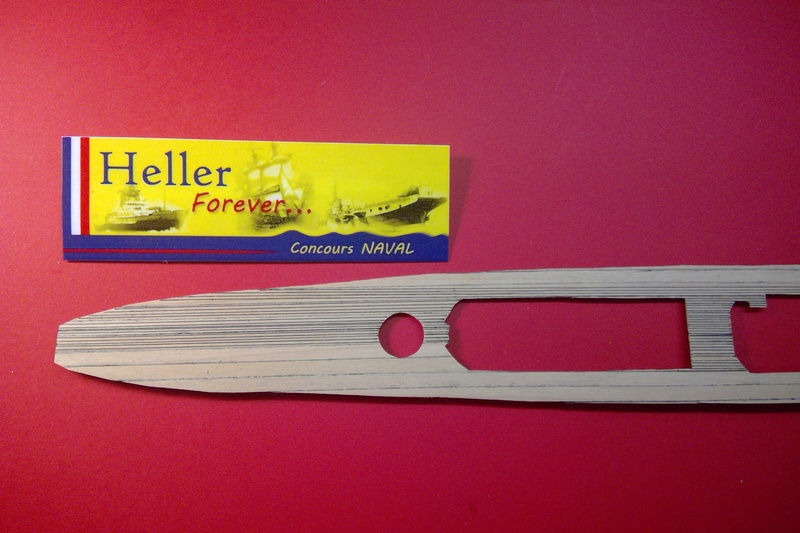

Découpe des tourelles 1 et 4 ainsi que des roofs avant et central ...




L envers du décor ...



L emplacement des tourelles sera mis à la bonne dimension, par contre pour les roofs la découpe est sous dimensionnée mais c est voulu ...




Les 2 premiers ponts,plage avant bleue, sont les ratés le rouge est pour l instant le bon ...

Bon j ai pu récupérer mon portable et par là meme mes photos de l étape précédente ...

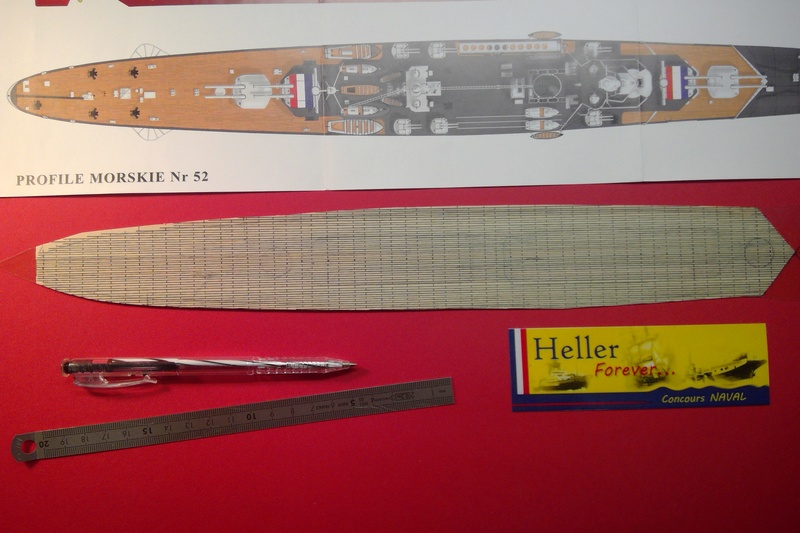

Le rendu du pont par rapport au plan couleur, les lattes ont toutes été marquées avec un stylo bille pour ne pas que le trait soit épais .





Au tour de la plage avant ... Comme pour mes 2 premières tentatives, je voulais avoir un pont légèrement granuleux comme un antidérapant ...
J ai pris un intercallaire qui avait une face lisse et l autre légèrement granuleuse.J ai doublé l épaisseur pour être raccord avec le bois.Le bois étais déjà fin mais l inter l est encore plus ...



Marquage des angles en prenant comme repère l angle du pont en bois





Visualisation de la découpe




L ensemble mis en place.
En collant ma plage avant, j ai inversé par étourderie mon visuel ... Donc refait la pièce dans une autre couleur dispo ...





L envers des collages ...

Jolie marquage du pont
