Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder

Aller en bas

Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Empty Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder

Message par Baloodu68 le Dim 17 Déc 2017 - 11:30

Bonjour,

Je suis en train de monter un F14 D et, en arrivant sur la décoration des missiles, j'ai fait des recherches car la notice n'est pas claire.

En "Googuélisant" je me rend compte que les anneaux sur les différents missiles sont jaune, bleu, ou brun et que le même missile peut avoir alternativement les différentes couleurs...

D'ailleurs la même "marque" de missile (image Google) a des peintures différentes (blanc, gris, argent, etc...).

Je n'aimerai pas faire d'erreurs grossières (j'en fait assez) quelqu'un pourrait m'éclairer?
Si les codes couleur sont de la même importance que sur les résistances en électronique, ça veut bien dire quelque chose.

Merci à ceux qui, éventuellement, savent.

Amitiés,

Daniel
Baloodu68
Baloodu68
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 276
Date d'inscription : 22/12/2016
Age : 64
Localisation : Rixheim

Revenir en haut Aller en bas

Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Empty Re: Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder

Message par paul-m le Dim 17 Déc 2017 - 12:54

De mémoire le code couleur sur les sidewinder correspond a trois états principaux. Le bon de guerre, le neutre (fictif) et le bon d'entrainement (avec le système de guidage mais sans explosifs pour l'entrainement) mais par contre pour dire qui correspond a quoi...
paul-m
paul-m
Expert
Expert

Masculin
Messages : 2330
Date d'inscription : 29/12/2016
Localisation : vendée

Revenir en haut Aller en bas

Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Empty Re: Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder

Message par Baloodu68 le Dim 17 Déc 2017 - 15:35

Merci "paul-m"; c'est déjà un bon début d'explication! Ceci me fait, à juste titre, penser à ne pas mélanger les couleurs (différentes sur la même munition) n'importe comment.

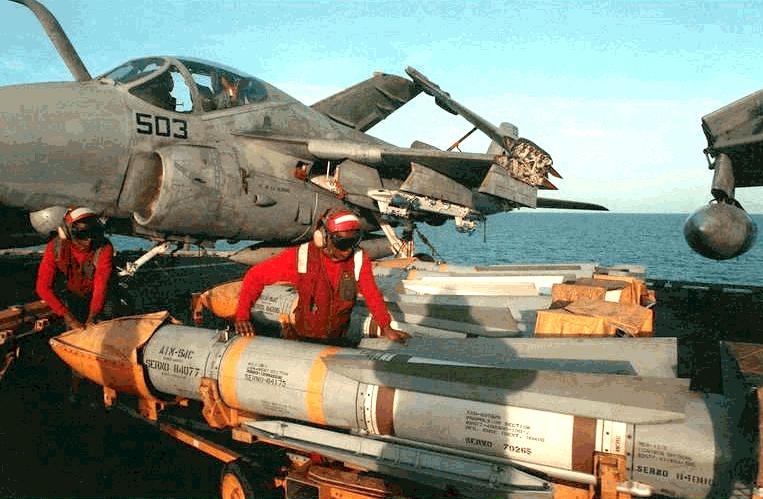

Dans l'armée française, le bleu correspondait à de l'exercice. Peut être, ici, c'est aussi le cas. Ce qui m'intrigue, ce sont les deux couleurs (jaune et brun) sur le même missile. J'espère que certains auront des certitudes.
Je ne sais pas s'il est possible que sur un même appareil soient montés des munitions fictives et d'exercice, plus des réelles.
Je te souhaite un bon dimanche! Very Happy Very Happy Very Happy Very Happy Very Happy
Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Aim-5410
Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Aim-9l10
Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Aim-9-10
Baloodu68
Baloodu68
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 276
Date d'inscription : 22/12/2016
Age : 64
Localisation : Rixheim

Revenir en haut Aller en bas

Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Empty Re: Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder

Message par Jacques le Dim 17 Déc 2017 - 15:44

Pas fait une véritable recherche mais voilà ce que j avais sous la main ...

Tiré des Editions OUEST FRANCE
Un petit basique sur le sujet mais Bernard THOUANEL est un vrais spécialiste de l US NAVY et a longtemps contribué à la revue AIR FAN ...

Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Livre_44

Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Livre_45


Des photos de l avion tirés du livre avec un plan ...

Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Numyr246

Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Numyr247

Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Numyr248





Pour approfondir le sujet  et si tu as certaines des revues ...

Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Docume19

Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Docume20

_________________________________________________________
Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 16748
Date d'inscription : 21/02/2015
Age : 57
Localisation : AIX LES BAINS

Revenir en haut Aller en bas

Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Empty Re: Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder

Message par Baloodu68 le Dim 17 Déc 2017 - 15:55

Merci pour tout ça Jacques!
Un très bon dimanche à toi!
Baloodu68
Baloodu68
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 276
Date d'inscription : 22/12/2016
Age : 64
Localisation : Rixheim

Revenir en haut Aller en bas

Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Empty Re: Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder

Message par Jacques le Dim 17 Déc 2017 - 17:05

Baloodu68 a écrit:Merci pour tout ça Jacques!
Un très bon dimanche à toi!
Merci, la 2ème page avec les revues en rouges concerne les montages maquettes ...

_________________________________________________________
Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 16748
Date d'inscription : 21/02/2015
Age : 57
Localisation : AIX LES BAINS

Revenir en haut Aller en bas

Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder Empty Re: Renseignements sur les couleurs décoration missiles Phoenix, Sparrow, Sidewinder

Message par Baloodu68 le Dim 17 Déc 2017 - 22:00

Au vu de ce que vous m'avez fourni, et je vous en remercie, et ce que j'ai encore trouvé (merci Jacques):

Le jaune signale une charge ("bon de guerre")
Le brun signale le propulseur
Et le bleu semble bien être de l'exercice ou du fictif.

Si ça peut servir à d'autres, c'est parfait!
