Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par Kurogane Ven 29 Mar 2019 - 10:20

7/ Photos finales :

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 F84_5110

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 F84_5210

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 F84_5310

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 F84_5410

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 F84_5510

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 F84_5610[url=https://servimg.com/view/11205175/7998]Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 F84_5710[/url]

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 F84_5810

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 F84_5910

_________________________________________________________
Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Logoja13Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Patchh10
Kurogane
Kurogane
Modérateur
Modérateur

Masculin
Messages : 2120
Date d'inscription : 26/02/2015
Age : 56
Localisation : F-Essonne

http://crea-abernhard.com/

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par JLT-93 Ven 29 Mar 2019 - 10:29

demon6 Superbe résultat
Merci pour cette visite guidée
Smile
JLT-93
JLT-93
Chef d'équipe
Chef d'équipe

Masculin
Messages : 1188
Date d'inscription : 25/03/2016
Age : 63
Localisation : Neuilly-sur Marne

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par toubib Ven 29 Mar 2019 - 11:19

Superbe peinture, et pas à pas passionnant
Merci pour le partage Alain
Jmichel Very Happy Very Happy Very Happy

_________________________________________________________
Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Cid_2510
toubib
toubib
Modérateur
Modérateur

Masculin
Messages : 11225
Date d'inscription : 06/09/2018
Age : 61
Localisation : F- TARN

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par VMD-25 Ven 29 Mar 2019 - 11:35

tu cartonnes clap1

_________________________________________________________
Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 200  Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Cid_3811     Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 200 Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16154
Date d'inscription : 19/02/2015
Age : 52
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par Kurogane Ven 29 Mar 2019 - 12:03

Second montage : Le MD 450 Ouragan.


Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Ouraga59


Tout le montage à suivre ici :
t10612-1-72-md-450-ouragan-patrouille-de-france

_________________________________________________________
Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Logoja13Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Patchh10
Kurogane
Kurogane
Modérateur
Modérateur

Masculin
Messages : 2120
Date d'inscription : 26/02/2015
Age : 56
Localisation : F-Essonne

http://crea-abernhard.com/

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par Gilles Ven 29 Mar 2019 - 15:49

Cet avion est un petit bijou à monter. Superbe
Gilles
Gilles
Expert
Expert

Masculin
Messages : 737
Date d'inscription : 08/04/2016
Age : 58
Localisation : gard

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par Lucky the Kit Sam 30 Mar 2019 - 9:25

Gilles a écrit:Ce  t avion est un petit bijou à monter. Superbe
plus1 tegenial111
Lucky the Kit
Lucky the Kit
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 408
Date d'inscription : 06/03/2015
Age : 64
Localisation : NORD

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par VMD-25 Sam 30 Mar 2019 - 13:27

tiptop tu cartonnes clap1

_________________________________________________________
Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 200  Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Cid_3811     Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 200 Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16154
Date d'inscription : 19/02/2015
Age : 52
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par Kurogane Dim 1 Aoû 2021 - 21:48

Je poste ici le montage du Fouga Magister 170 commencé depuis quelque temps avec sa dernière livrée bleue... modèle également issu du coffret.

Ce sera un pas à pas très simple.

Préparation des demi fuselages et du bloc cockpit.
Les 2 sièges aux dossiers cannelés sont fidèles à la réalité.

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_20

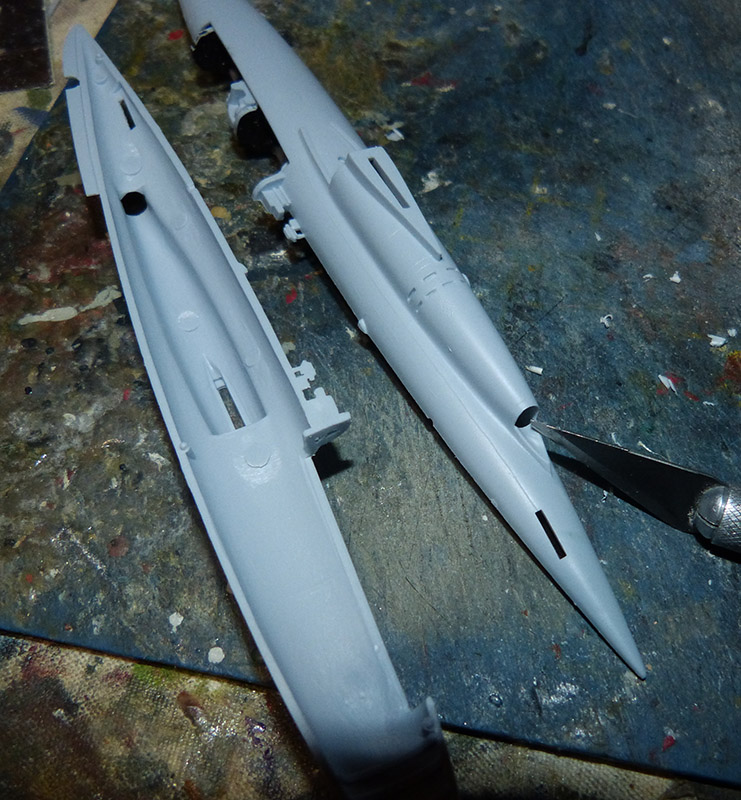

Les ouvertures des tuyères arrière latérales doivent être affinées pour davantage de réalisme.
Lame de scalpel et lime ronde sont de mise.
Il faut cloisonner ensuite ces logements vides avec du tube Evergreen percé. Chaque section doit sortir légèrement vers l'extérieur.

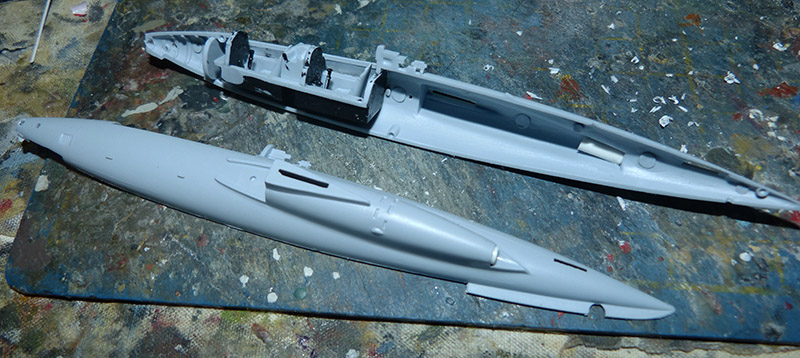

Le bloc cockpit est collé en place dans le demi fuselage gauche sans soucis grâce à des taquets de centrage.
La cloison reliant le puits du train avant est aussi collée dans ses rainures de centrage.

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_21

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_22

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_23

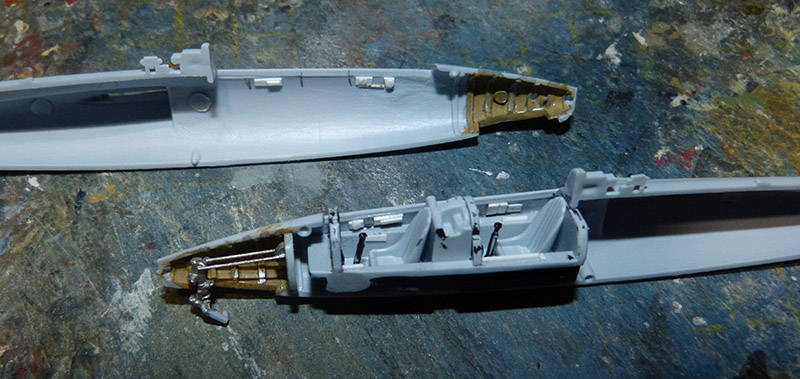

On peut ensuite coller la jambe du train avant et lui ajouter 2 axes de rétraction en étirés.

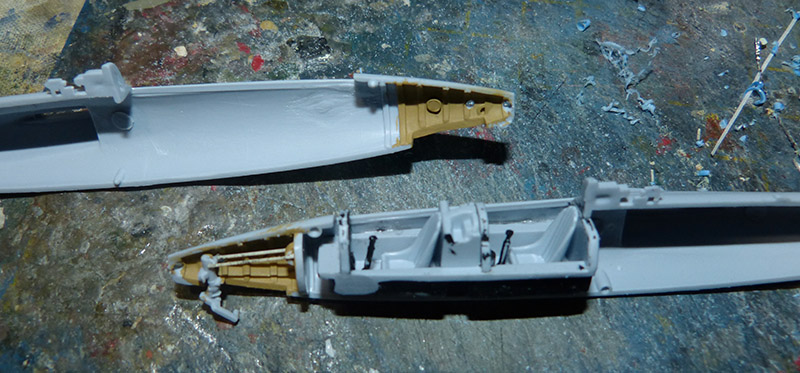

Le logement avant est peint avec une teinte proche du Chamois classique et ici en brun clair sable Humbrol 94.
Un jus sombre fait ressortir les structures internes.

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_24

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_25

Les parois du cockpit sont agrémentées de quelques ajouts en carte plastique, de même sur les consoles.
Le fuselage peut être refermé à ce stade du montage avec des joints généraux finalisés à la paille de fer d'ébéniste.

On prépare aussi la voilure principale avec 2 demi pièces par aile... là aussi les joints doivent être impeccables.

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_26

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_27

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_28

L'avion est "mis en croix" avec aussi ses empennages "papillon" caractéristiques... attention à leur inclinaison.
Les 2 réservoirs d'extrémité de voilure sont assemblés.
On positionne aussi les quelques écopes présentes sur le dos arrière du fuselage, de même que les curieux guignols de commandes d'ailerons des empennages.

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_29

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_30

Pour coller les trains d'atterrissage principaux, il est préférable de positionner en premier les jambes et leurs portes de trappes.
Les 2 réservoirs d'ailes sont collés définitivement sans problème en bout des ailes.

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_31

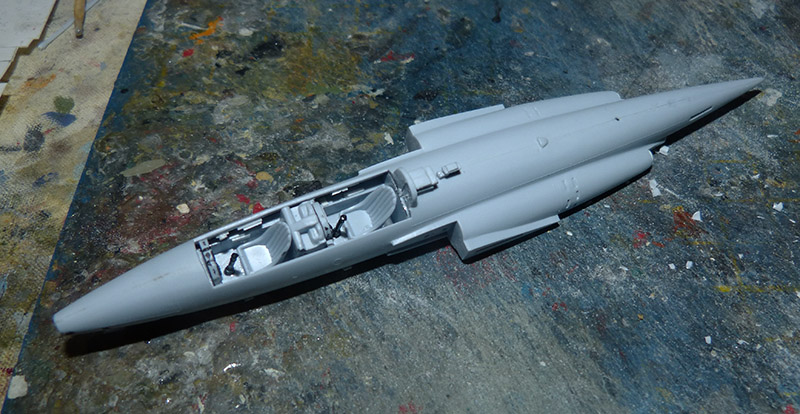

On termine les ajouts du cockpit (plaque dorsale du siège arrière, détails sur le poste radio et sur la casquette avant du pilote).

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_32

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_33

Pour la mise en peinture, tout l'intérieur des postes est en noir dans la réalité et ici interprété avec du gris sombre Humbrol 67, plus "léger" au 1/72.
Les sièges sont en acajou satiné H 133 (ils étaient en bois dans la réalité...) et leurs harnais (en bandelettes adhésives découpées) sont en bleu moyen H 109 ou 89.
Le reste des parois est brossé à sec en gris clair et aluminium.
Les cadrans des planches de bord sont simulés par une goutte de blanc déposé à la pointe d'un cure dents en bois et les centres marqués de la pointe d'un crayon.

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_34

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_35

Les intérieurs des 2 prises d'air latérales sont en aluminium.
La pose de la longue verrière s'effectue sans soucis même si quelques raccords au Kristal Klear sont nécessaires.

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_36

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_37



A suivre...

_________________________________________________________
Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Logoja13Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Patchh10
Kurogane
Kurogane
Modérateur
Modérateur

Masculin
Messages : 2120
Date d'inscription : 26/02/2015
Age : 56
Localisation : F-Essonne

http://crea-abernhard.com/

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par Chti56 Lun 2 Aoû 2021 - 9:29

bonjour
beau montage
moi j ai deux coffrets 53001 dont un Fouga magister monte par le fiston Xwing et le F84 en position vol.
encore 5 a monter
Chti56
Chti56
Chti56
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 132
Date d'inscription : 16/03/2019
Age : 45
Localisation : morbihan

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par Kurogane Lun 2 Aoû 2021 - 13:58

On peut se permettre d'en monter plusieurs... le kit Heller reste sympa à monter et les décos sont nombreuses.

Suites de ce montage avec le travail de peintures...

Pour commencer, il est préférable de démarrer par les zones les plus difficiles à peindre.
Le travail sera entièrement aux pinceaux.

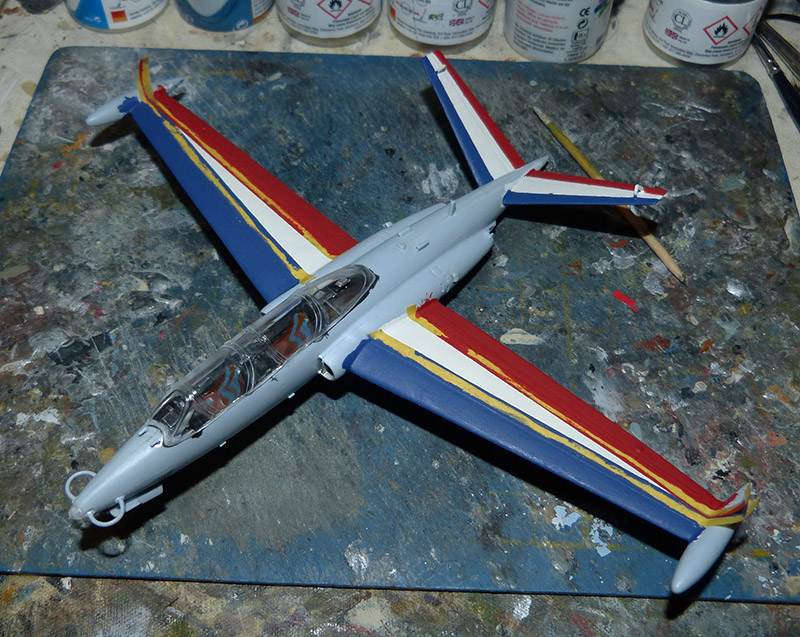

Les ailes sont tricolores sur les surfaces supérieures de même que pour les empennages intrados/extrados.

Il faut commencer par un fond en blanc (Humbrol 130).
Ensuite, pose de la bande cache adhésive Tamiya pour délimiter le rouge et le bleu.
Attention car les zones blanches sont plus larges que les 2 autres teintes.

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_38

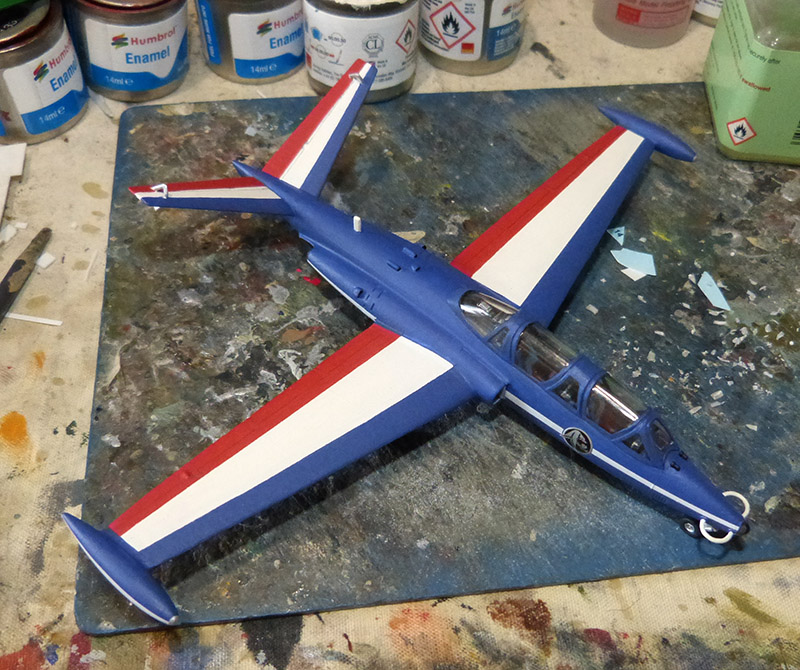

On utilise ici les 2 teintes Humbrol 153 pour le rouge et du H 25 pour le bleu.
2 couches fines sont nécessaires par couleur.

Les montants de la verrière reçoivent une première couche de gris sombre de la teinte interne du cockpit au pinceau fin à main levée.

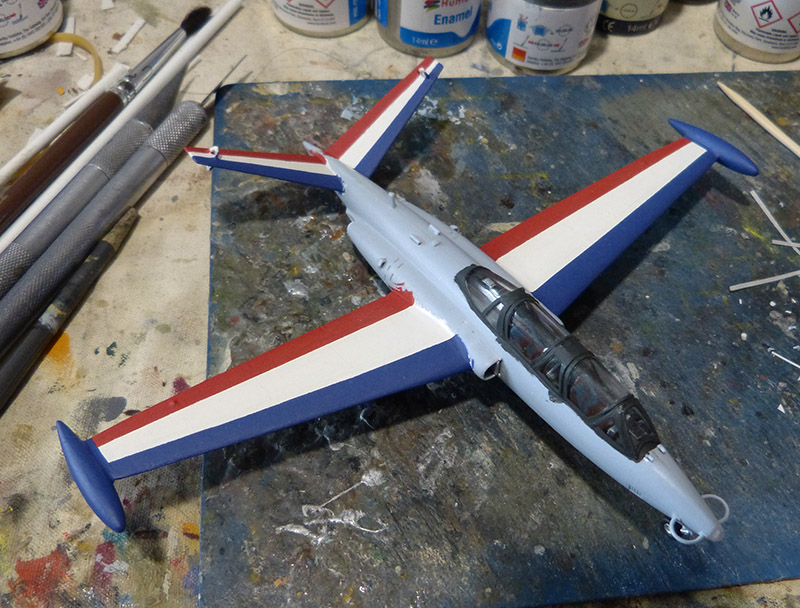

On termine la suite avec le fuselage entièrement en bleu 25, de même que les réservoirs et des intrados de la voilure principale.

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_39

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_40

Pour les décalques, il faut commencer avec les bandes blanches du fuselage, ses insignes et celles des réservoirs.
Les motifs Heller de la grande planche du coffret sont de bonne qualité et réagissent très bien à l'assouplissant.
Les embouts de chaque réservoir sont en aluminium brillant, l'antenne dorsale et les 2 anneaux de manutention du nez avant sont en blanc.
On termine cette étape avec les 4 guignols de commandes d'ailerons des empennages en aluminium.

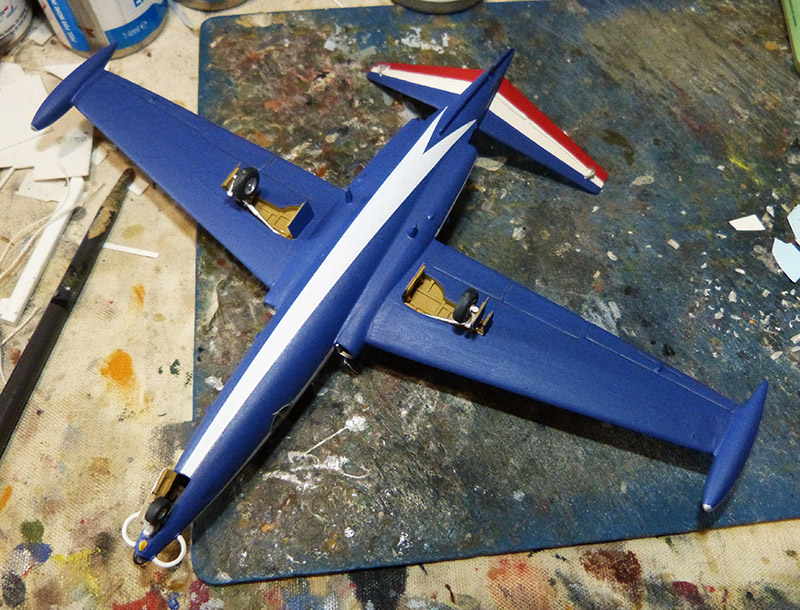

Les puits de trains principaux sont en brun Chamois (H 94), les jambes de trains en aluminium et les pneus des roues en gris foncé H 67.

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_41

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_42



A suivre...


Dernière édition par Kurogane le Lun 2 Aoû 2021 - 14:05, édité 1 fois

_________________________________________________________
Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Logoja13Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Patchh10
Kurogane
Kurogane
Modérateur
Modérateur

Masculin
Messages : 2120
Date d'inscription : 26/02/2015
Age : 56
Localisation : F-Essonne

http://crea-abernhard.com/

sebast aime ce message

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par toubib Lun 2 Aoû 2021 - 14:03

jolie peinture
Jmichel pirat pirat pirat

_________________________________________________________
Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Cid_2510
toubib
toubib
Modérateur
Modérateur

Masculin
Messages : 11225
Date d'inscription : 06/09/2018
Age : 61
Localisation : F- TARN

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par Soldier of fortune Lun 2 Aoû 2021 - 15:34

Joli montag et jolie peinture, c'est superbe.
Les deux anneaux sur le nez du Fouga ne sont pas des poignées. Ce sont des antennes VOR.
Soldier of fortune
Soldier of fortune
Expert
Expert

Masculin
Messages : 1605
Date d'inscription : 20/02/2015
Localisation : F-Avignon

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par Kurogane Lun 2 Aoû 2021 - 15:36

Soldier of fortune a écrit:Joli montag et jolie peinture, c'est superbe.
Les deux anneaux sur le nez du Fouga ne sont pas des poignées. Ce sont des antennes VOR.

Ah ok... pour les antennes.
Certains appareils n'en ont pas.

_________________________________________________________
Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Logoja13Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Patchh10
Kurogane
Kurogane
Modérateur
Modérateur

Masculin
Messages : 2120
Date d'inscription : 26/02/2015
Age : 56
Localisation : F-Essonne

http://crea-abernhard.com/

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par VMD-25 Lun 2 Aoû 2021 - 19:25

drap1 aime tu cartonnes aime drap1

_________________________________________________________
Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 200  Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Cid_3811     Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 200 Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16154
Date d'inscription : 19/02/2015
Age : 52
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par ucontrol2000 Lun 2 Aoû 2021 - 19:27

Je vois ici des exemples de grand talent de modélisation. Chapeau bas !
Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Chapea73
ucontrol2000
ucontrol2000
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 347
Date d'inscription : 23/01/2020
Age : 67
Localisation : OTRANTO

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par Kurogane Mar 3 Aoû 2021 - 10:50

On continue jusqu'au final...

Pour terminer le modèle, une couche de verni brillant passée au pinceau doux couvre l'ensemble des surfaces pour donner volontairement un aspect neuf d'un appareil de parade.

Une petite antenne fouet peinte en aluminium est ajoutée en étiré sur le dos arrière du fuselage.
Le phare nasal reçoit un léger jus transparent en noir brillant.

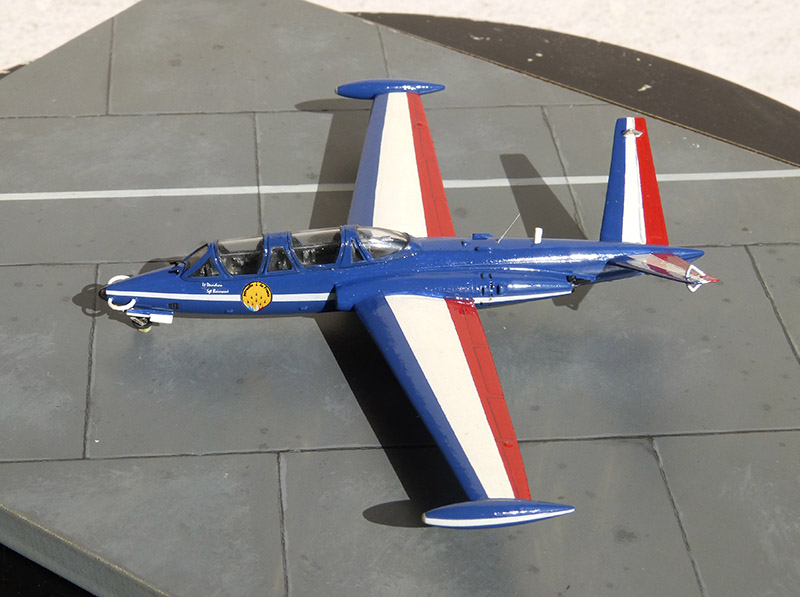

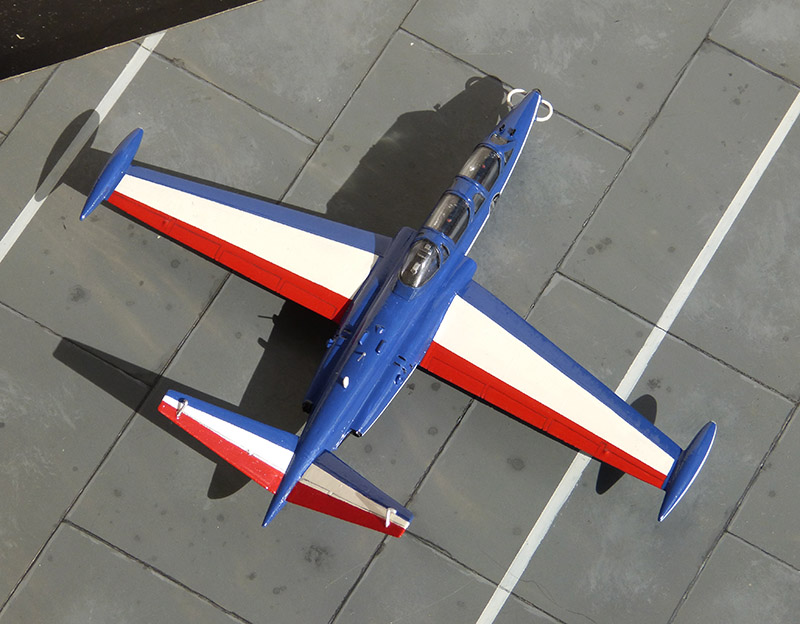

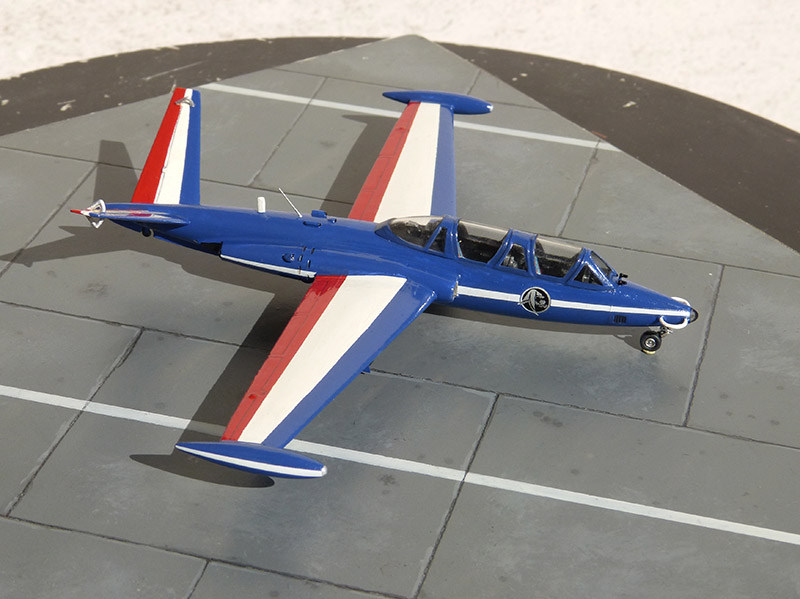

Les photos finales... Reste un AlphaJet à monter pour compléter les appareils de l'histoire de la PAF.

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_43

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_44

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_45

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_46

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_47

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_48

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_49

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_50

Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Fouga_51


Dernière édition par Kurogane le Mar 3 Aoû 2021 - 14:43, édité 1 fois

_________________________________________________________
Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Logoja13Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Patchh10
Kurogane
Kurogane
Modérateur
Modérateur

Masculin
Messages : 2120
Date d'inscription : 26/02/2015
Age : 56
Localisation : F-Essonne

http://crea-abernhard.com/

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par toubib Mar 3 Aoû 2021 - 10:57

Beau modèle , bravo !
Jmichel pirat pirat pirat

_________________________________________________________
Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Cid_2510
toubib
toubib
Modérateur
Modérateur

Masculin
Messages : 11225
Date d'inscription : 06/09/2018
Age : 61
Localisation : F- TARN

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par dark83000 Mar 3 Aoû 2021 - 11:44

joli modèle bravo
dark83000
dark83000
Chef d'équipe
Chef d'équipe

Masculin
Messages : 950
Date d'inscription : 19/12/2019
Age : 55
Localisation : var

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par Lostiznaos Mar 3 Aoû 2021 - 12:29

Un très beau tour d'horizon et un beau montage, bravo!
Lostiznaos
Lostiznaos
Expert
Expert

Masculin
Messages : 1739
Date d'inscription : 31/12/2019
Age : 61
Localisation : Rhône Alpes Auvergne

Revenir en haut Aller en bas

Nouveau Re: Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets.

Message par VMD-25 Mar 3 Aoû 2021 - 18:27

genial111

_________________________________________________________
Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 200  Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 Cid_3811     Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 200 Coffret PATROUILLE DE FRANCE Réf 52303 Montages complets. - Page 2 U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16154
Date d'inscription : 19/02/2015
Age : 52
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

Page 2 sur 2 Précédent  1, 2

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
