Escorteur Rapide type E 52A classe LE NORMAND 1/400ème réf 81094

Je voulais faire deux bateaux. L'Argenais car j'ai un collègue qui a été à bord en 79 juste un peu avant sa dernière modification, et L'Alsacien parce qu'il est très différent et que je suis d'origine Alsacienne . La superstructure que j'ai en plus m'ouvrait d'autres perspectives, mais je n'ai hélas "que" la superstructure .Je ne sais pas si les bâtiments que vous avez cités sont encore trouvables mais depuis les rééditions d'escorteurs je ne compte pas m'arrêter là.Encore merci à vous ainsi qu'à ceux qui ont déjà répondus aux questions que je me posais.

Jacques

Désolé pour l'erreur d'aiguillage j'ai crée un nouveau post pour ma réponse . Je donne déjà du travail au modo

Jacques

Je ne sais pas ce que j'ai trafiqué, j'ai posté une réponse,mais celle ci à disparue . Est ce que j'ai créer un nouveau post qui n'a pas été édité ?? Bref, merci pour votre aide . Vos explications,sont très claires et les pièces en plus ne vont pas me servir. Je vais faire L'Argenais car j'ai un ami qui était à bord en 1979 avant sa dernière modification et l'Alsacien tout simplement parce que je suis né à Strasbourg.

Jacques

Bonjour ami Landrovitch:
 Si je montais L'AGENAIS voila comment je procéderais, dans un sachet je n'utiliserai pas les grilles suivantes:  3D/ 3E/ 4C/ 5J/ 5K/ 5I/ 6M.

Partir de la base du BRETON; page 4 lettre b.
montage grille 1: percé les trous b.
montage des grilles 2,3,4,5,6,7,8,10,12,13.
A la page 8 de la notice: monter l'ensemble mais en remplaçant le bloc passerelle par un bloc identique à celui de L'Alsacien page 9 montage 15, pièces à monter 3F68 et 3F69 sur rouf avant
après je vous laisse à votre montage.
Pour le montage de L' ALSACIEN: prendre le montage C en totalité.
Pour info le Livre sur les "Escorteurs Rapides" de chez Léla presse est une aide énorme pour ces montages.
A vous de jouer.
Thierry  alias hellerman85

Merci pour vos conseils.Ces bateaux sont des "en cours" et je me laisse le temps de passer de l'un à l'autre ( comme beaucoup d'entre nous je pense ). Pour l'instant je n'ai pas encore fais assez de montage pour faire des photos. Dommage pour L'Argenais mais je n'ai pas trouvé de kit résine pour faire la dernière mouture avec le "poisson" et l'équipement qui va avec.

Pour Monter l'Agenais, (je fais ce montage en ce moment)  il faut monter un escorteur e 52 type le Normand et on change le bloc passerelle par celui à monter sur l'Alsacien.

J'ai commandé pratiquement tout ce qu'il faut chez l'Arsenal . Il me manque bittes et chaumards mais est ce bien nécessaire ? Savez vous si il existe de quoi faire les tripodes ? au pire, je tenterais l'étiré ou l'evergreen.Ce sera un travail délicat mais ou serait le plaisir??

Jacques

il n'y a rien pour faire les tripodes.

Bonjour à tous.

L'Arsenal devrait sortir des kits de détaillage comme cela a été fait pour les EE T47. Mais du retard a été pris pour les plaques de photodécoupe. Contrairement aux T47, il en faut 4 différentes. Pas évident d'éviter les erreurs de dessins...
Le tripode sera bien compris dedans...

landrovitch a écrit:Merci pour vos conseils.Ces bateaux sont des "en cours" et je me laisse le temps de passer de l'un à l'autre ( comme beaucoup d'entre nous je pense ). Pour l'instant je n'ai pas encore fais assez de montage pour faire des photos. Dommage pour L'Argenais mais je n'ai pas trouvé de kit résine pour faire la dernière mouture avec le "poisson" et l'équipement qui va avec.

Bonjour Landrovtitch: juste un petit rectificatif qui je l'espère ne vous fâchera pas; vous montez L'Agenais et non L'ARgenais, Je vous souhaite bon montage de ces Escorteurs-Rapides.
Amicalement maquettiste
hellerman85

Au temps pour moi et je commet l'erreur depuis le début du post, heureusement que mon collègue ne va pas sur le forum.

patrixk-obelix a écrit:Bonjour à tous.

L'Arsenal devrait sortir des kits de détaillage comme cela a été fait pour les EE T47. Mais du retard a été pris pour les plaques de photodécoupe. Contrairement aux T47, il en faut 4 différentes. Pas évident d'éviter les erreurs de dessins...
Le tripode sera bien compris dedans...

 Je viens de recevoir un mail de l'Arsenal. Je cite en substance : Set de détaillage pour E-52B prévu pour la première quinzaine de Mai. :lol:

Jacques

C'est une bonne nouvelle, je mettre en stand-by l'Agenais et le Béarnais et attendre la sortie de ce set

Salut à tous.
Je viens d'acquérir cette boite Escorteurs rapide E52, enfin il y a quelques mois et je commence seulement maintenant car j'ai eu beaucoup de mal pour acquérir les peintures dans le contexte actuel.
Je viens donc de me lancer et j'ai consulté la notice plus précisément ! Quelle déception que de voir que dans cette boite exposant fièrement sur sa devanture le profil du Normand F765 il n'y avait rien qui permette de réaliser directement ce navire ! Une erreur de ma part donc pour une mauvaise lecture et un défaut de communication coté HELLER.
Mais tout n'est peut être pas perdu et je vais tenter de le faire quand même ... avec votre aide si vous le voulez bien. Je vais ouvrir un post dédié pour cela.
Pour l'instant je vais poser ici mes questions sur la boite.
Dans cette boite nous avons à première vue deux exemplaires de maquettes, y a t-il une raison à cela ?
Pourquoi n'y a t-il pas de quoi identifier tous les navires de la série E52 ?
Existe t-il des kits  qui permettraient de compléter les "manques" ou de modifier la maquette pour en faire une version plus récente ? Par exemple sur Le Normand, les canots de sauvetage en fin de carrière n'étaient plus accrocher à l’affût à l'avant mais posés sur des racks dédiés !

Merci de vos réponses.


Merci de vos réponses

Bonjour Thierry.

Quelques réponses :

- la boîte contient bien de quoi monter 2 maquettes de E52. Pour la petite histoire, à l'origine elle aurait du en contenir 4, mais les restrictions imposées par les repreneurs de l'époque ont fait que...

- pour l'identification, parlez-vous de la planche de décalcomanies ? Si oui, je ne peux vous répondre car je suis en plein déménagement et mes boîtes sont déjà à l'abri chez ma fille... en Ardèche ! Donc pas de réponse avant fin novembre pour moi  :P :P :P.

- pour le set d'amélioration, il existe celui de L'Arsenal. A vous de voir s'il répond à votre envie, mais il est plutôt, comme la maquette Heller, dans les années 60/70. Maintenant, il y a aussi la boîte à surplus ou la création personnelle si les pièces ne sont pas trop compliquées.

Bonne journée
Patrick

Bonjour Patrick !
Merci de ta réponse ! On peut se tutoyer ?
Je parlais bien de la planche de décalcomanie. Avec la planche il est possible de faire les chiffres mais il n'y a pas le nom du navire. Cela risque d'être très chaud à faire soi même.
Je suis allé voir sur le site de l'arsenal mais je n'ai pas trouvé. Quelle serait la dénomination exacte de ce set ?
C'est quoi la boite à surplus ?
Encore merci de tes réponses !

Pour le set :
http://www.larsenal.com/set-details-escorteur-rapide-e-52b-heller-1-400-c2x30551375
il y a les noms sur la planche de décalcomanies

Boîte à surplus (ou boîte aux trésors) : tout ce qui est de récup
- pièces en trop dans une boîte, ou pièces non utilisées
- pièces récupérées sur une maquette à qui il est arrivé un accident (hélas)
- etc....



Petite info au passage :
L'Arsenal devrait sortir bientôt un set d'amélioration pour les E 50.
Les E-52 et E-52a devraient suivre après.
Cela représente un sacré boulot à mettre au point surtout la PE...


J'oubliais : bien sûr, on se tutoie...

Bon courage

Merci pour toutes ces infos et pour ton aide Patrick
Jmichel  :pirat: :pirat: :pirat:

Merci Patrick ! Peut être serai je prêt quand le set sortira ...

Bonjour Thierry,

Bonne nouvelle pour toi, je te confirme qu'il est tout à fait possible de monter le NORMAND F765 à partir de la boîte Heller escorteurs Rapides E52.
Pour le montage des pièces toutes les grappes sont présentent dans la boîte, il faut se référer à la notice de montage du kit. Celle-ci permettant de monter quasiment toutes les variantes, elle est du coup un peu plus difficile à suivre car il faut identifier les bonnes versions à suivre.

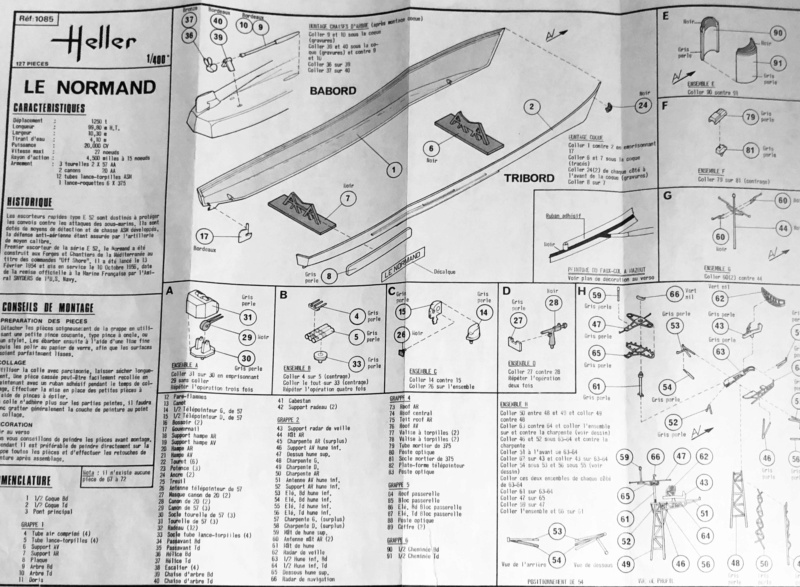

Pour t'aider voici aussi la notice du kit en version boîte jaune ou boîte bleue qui est dédiée au type Normand/Picard.




Avec ces boîtes jaunes/bleues, les décals fournis étaient en couleur noire y compris les noms des bâtiments:

Par contre avec la boîte récente, la planche de décals te permet te réaliser tous les escorteurs rapides E52, mais avec les noms en blanc, ce qui fait qu'on ne les voit pas trop bien en blanc sur fond clair, il faut y regarder de près pour les identifier. Pour info le décal correspondant au Normand est le n° 26.
Pour les codes de coque, il te faut découper le F76. du décal n° 12 , du n° 13 et du n° 14, puis les compléter avec le chiffre 5 dispo dans la partie basse de la planche où l'on trouve tous les chiffres nécessaires. C'est ce que j'ai fait pour mon Savoyard F771 avec les F77 + le 1. Voici la planche en question:



Pour le montage, la position des radeaux correspond bien à la période que tu souhaites faire:


Voilà, en espérant que cela va te permettre d'y voir plus clair sur le sujet...
A bientôt et bon montage... je suivrai avec plaisir ton montage dans ce forum.

Jean-Luc :D

Merci JL74 pour toutes tes informations ! J'avais regardé les décalcomanies des noms en les grossissant avec mon téléphone portable et j'étais passé à coté du Normand ! Bonne nouvelle donc !
J'avais déjà pensé à l'astuce pour les chiffres et cela devrait passer.
Je vais tacher de regarder de près tes documents mais j'ai du mal à les lires.

Je dois te dire que mon projet n'était pas très ambitieux au départ mais j'ai vu ton post sur la maquette du Savoyard sur un autre forum et la perfection de ton boulot m'a donner envie d'aller plus loin. Il me semble que tu as fait un post ici sur cette maquette mais je ne l'ai pas trouvé.

Hello Thierry,

Pour le montage du Savoyard voici le lien..... :
https://heller-forever.forumactif.com/t11807-escorteur-rapide-type-e-52-a-le-savoyard-ref-81093

Bon montage!

JL

Bonsoir à tous !

J'ai oublié de vous préciser que sur la planche de décalcomanie L'Arsenal, les noms sont en :
- noir
- noir encadré
- blanc
de façon à couvrir toutes les époques.

amitiés
Patrick
