Escorteur Rapide E 50 F764 LE BORDELAIS classe LE CORSE Réf 81093.

On continue...

g/ Les mats :

On passe maintenant au montage des 2 mats.
Tout d'abord, le mat arrière cruciforme doit s'assembler en 2 phases séparées pour faciliter correctement le collage. Il faut maintenir de façon perpendiculaire les 2 antennes latérales au bout d'une pince.









Pour le mat principal, on peut débuter avec la partie en 3 faces, pas simple à assembler... la notice montre bien l'orientation des 3 pièces.
Cette partie sera montée ensuite telle quelle sur la passerelle.
Pour la partie haute, il faut diviser les assemblages par sous ensembles avec les "balcons" en 2 pièces chacun.
Ensuite, procéder l'assemblage bloc par bloc (1/jour).
La parabole ajourée du radar sera montée en dernier.

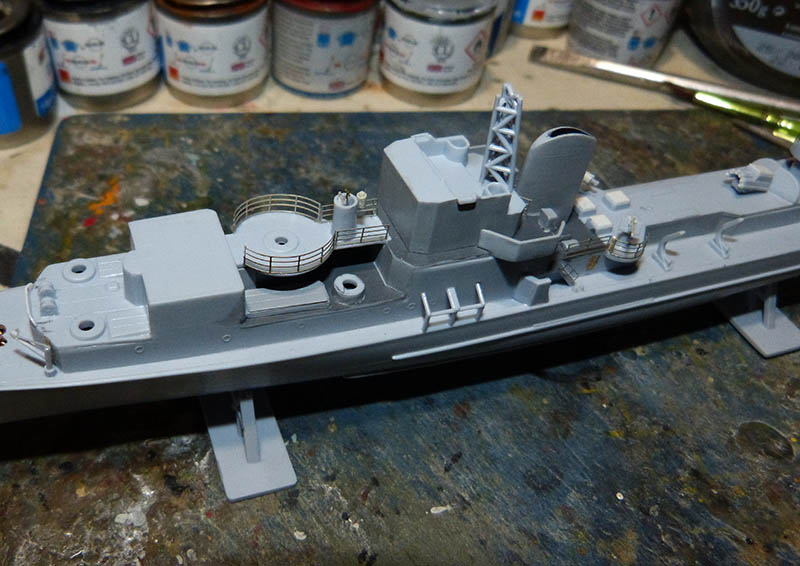

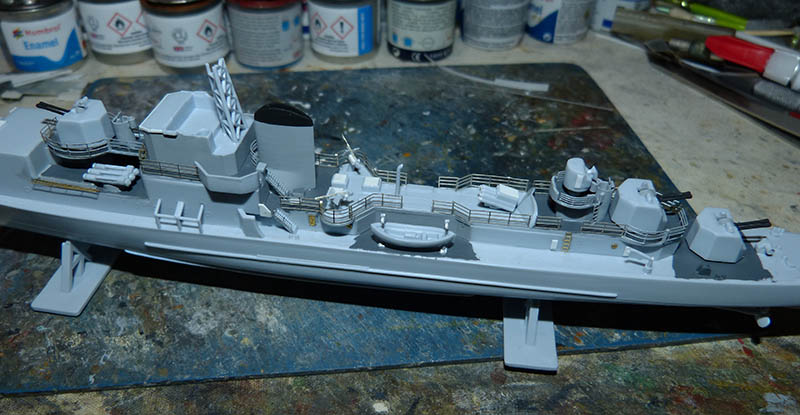

h/ Rambardes des ponts supérieurs :

On reprend les aménagements du bâtiment avec une première phase de pose des rambardes sur les ponts supérieurs. Evidemment, le meilleur résultat s'obtient avec la photodécoupe, c'est de chez "L'Arsenal" qu'est utilisé ici ce type de pièces.
On commence par les parties arrondies et avec des sections mises en forme sur le manche métallique d'un outils.
Chaque section est collée avec un filet de colle Cyano.
A noter que la plate-forme du télépointeur arrière reçoit de la rambarde au 1/600ème afin de rester "proportionnée" visuellement.
Il faut aussi bricoler quelques petits raccords en étiré ou carte plastique.

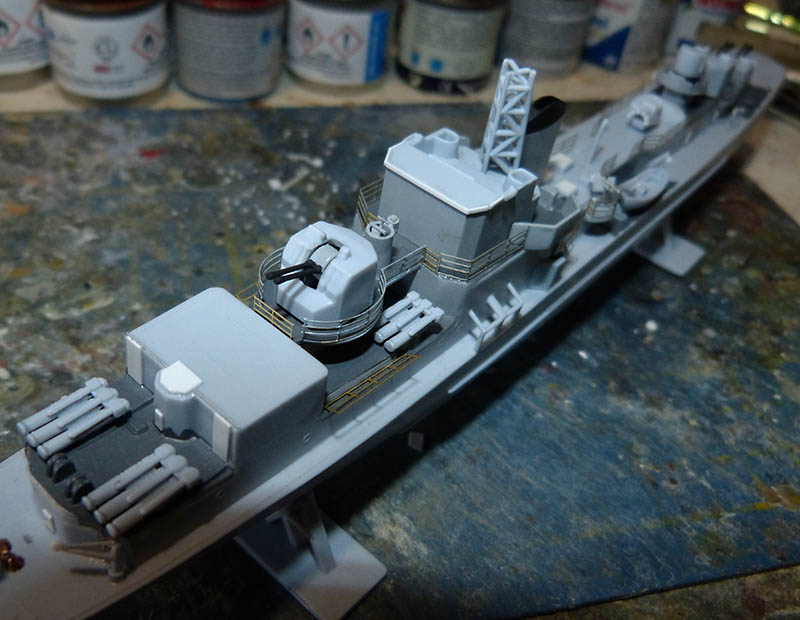

i/ Installation armements :

Quelques portions de pont sont peintes en H 27 et les bases inférieures des tourelles et lances torpilles sont en H 28 avant de coller en place l'armement.
La chaloupe de sauvetage est mise en place sur ses berceaux côté Tribord et le chapeau de la cheminée peint en noir mat.
Contrairement à la notice Heller, les canons bi tubes des tourelles sont en noir mat et non en gris.











Les sabords des lances torpilles latéraux devant la passerelle sont garnis de garde corps "basculants" vus sur certaines photos du navire... (rabiot photodécoupe White Ensign Model).





Enfin, la face frontale de la passerelle est agrémentée de bordures en bandelettes fines Evergreen, de même que sur la face avant de la plate forme situé devant.




A suivre...

Bonsoir Alain,
Je reprends (enfin...) avec plus d'assiduité le suivi des montages du forum et je découvre le tien. Magnifique début!
Je m'installe pour suivre.
Je vois que tu es aussi un adepte des produits de l'arsenal. Ils font des chaines d'ancre plus adaptées, le modèle fourni par Heller est le même du cuirassé à l'escorteur...

Bonne continuation.

Patrick

Merci.
Le montage et la peinture ont bien avancé... je dois poster la suite du pas à pas ces prochains jours.

On continue...

j/ Radeaux (peinture et installation) :

Il faut peindre tous les radeaux sur grappes au pinceau très fin pour les parties bleues. Heureusement, Heller a figuré chaque petit carré en très léger relief. Les teintes Humbrol proposées par Heller sont très bien.
Après séchage complet, il faut dispatcher chaque pièce sur le navire comme prévu.

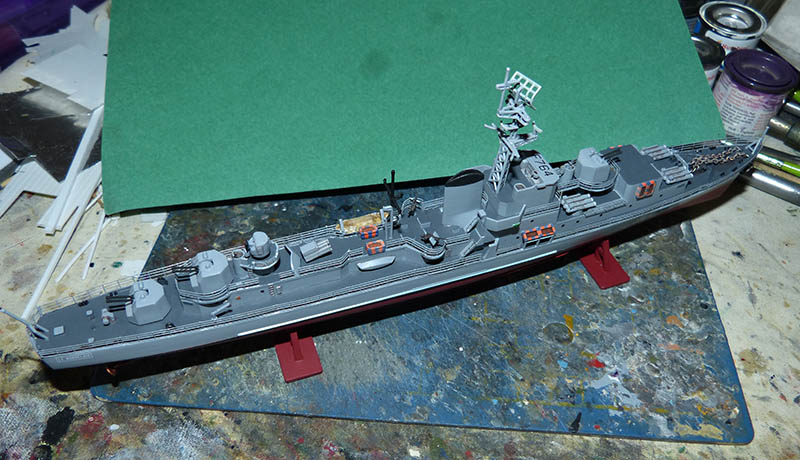

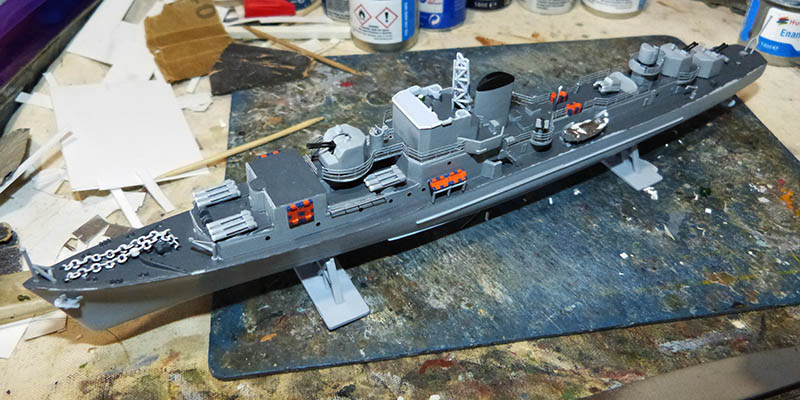

k/ Peintures générales et derniers détails :

A cet stade, on peut préparer aussi les peintures des ponts en gris Humbrol 27 et les sabords et équipement et tourelles en gris clair H 128.

La chaloupe de sauvetage côté bâbord était souvent bâchée sur les diverses photos du navire... on peut faire de même sur la maquette avec une forme (Evergreen cubique) collée sur les bancs puis couverte d'un morceau d'adhésif simple à façonner pour simuler une bâche qui recouvre le tout.





On peut coller aussi en place les 2 petits mats de fanion avant et arrière.
Le toit de la passerelle, un peu trop vide, reçoit quelques détails pour simuler le poste à l'air libre de l'officier de quart suivant une photo trouvée sur cette partie...
Enfin, Des bandelettes de carte plastique figurent les 2 lanternes de navigation latérales sur chaque balcon autour du bloc passerelle.

Les embouts fermés de protection des lances torpilles sont en blanc ainsi que les chaines d'ancres.









A suivre...

Très belle avancée du projet, à ce jour je pense que ton montage est le plus proche de la fin. De très bonnes idées sont à prendre, je note.
hellerman85

Toujours aussi interessant, je plussoie avec Thierry
Tu nous mets la barre très haut  :(
Jmichel  :D :D :D

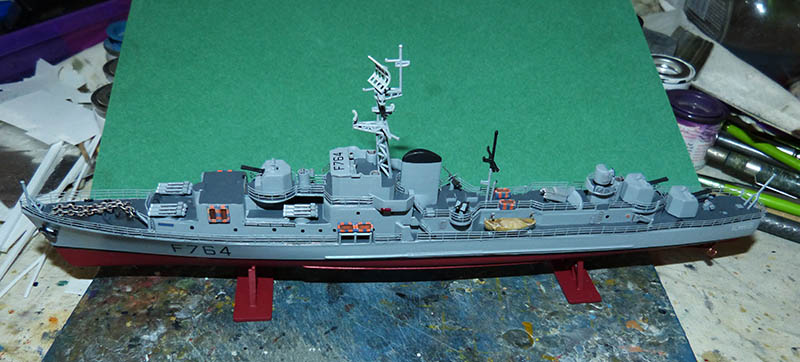

On continue...

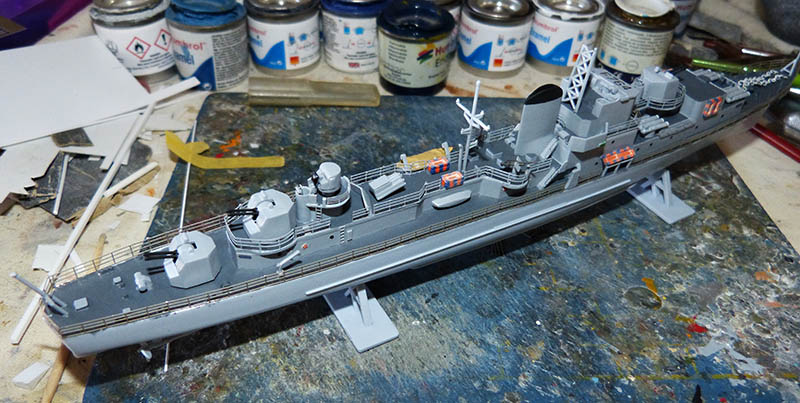

l/ Finitions peinture et montage :

Il faut mettre en place le reste des rambardes (photodécoupe L'Arsenal) pour le pont principal en procédant par sections.
L'ensemble est peint ensuite en gris clair H128.
Le petit mat est collé aussi en place. Il est bicolore en gris et noir pour ses parties supérieures à) peu près au même niveau que le chapeau de la cheminée.
La bâche de la chaloupe est en teinte sable foncé.



Il reste toute la coque à peindre en gris clair jusqu'à la ligne de flottaison et rouge brique H 73 au dessous et réalisé ici à la bande cache adhésive.
Les ancres de proue sont en noir brossé au crayon et les 2 hélices de propulsion en laiton H12.
Et le grand mat peut être collé en place avec des point de renfort à la Cyano.
Il sera peint entièrement en gris clair avec un jus vert pale sur les 3 radars.

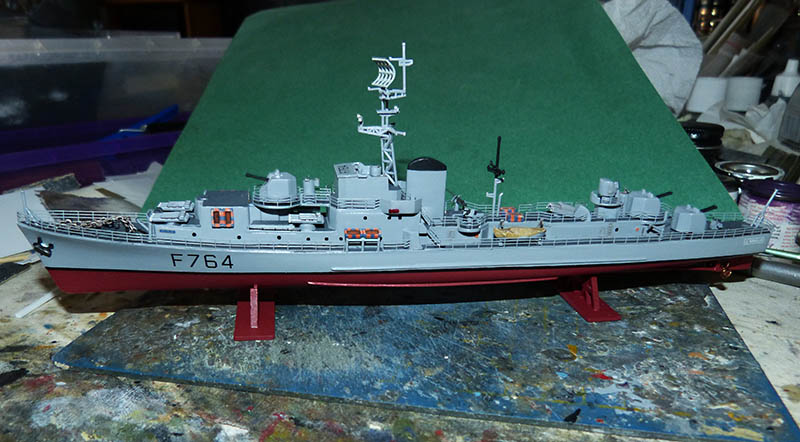

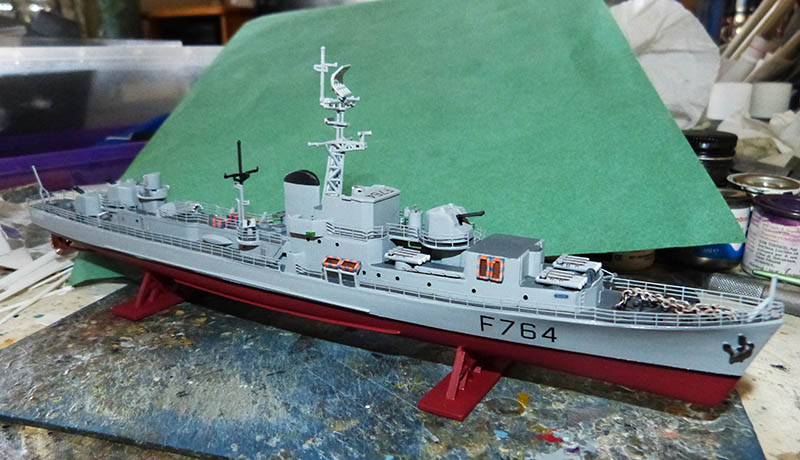

m/ Décalques :

La ligne de flottaison en noir est représentée avec les sections de décalques fournies sur la planche Heller. Chaque section se pose sans soucis et on apprécie grandement l'excellente qualité des motifs...
La partie arrière devra être recouchée au pinceau fin en noir satiné.

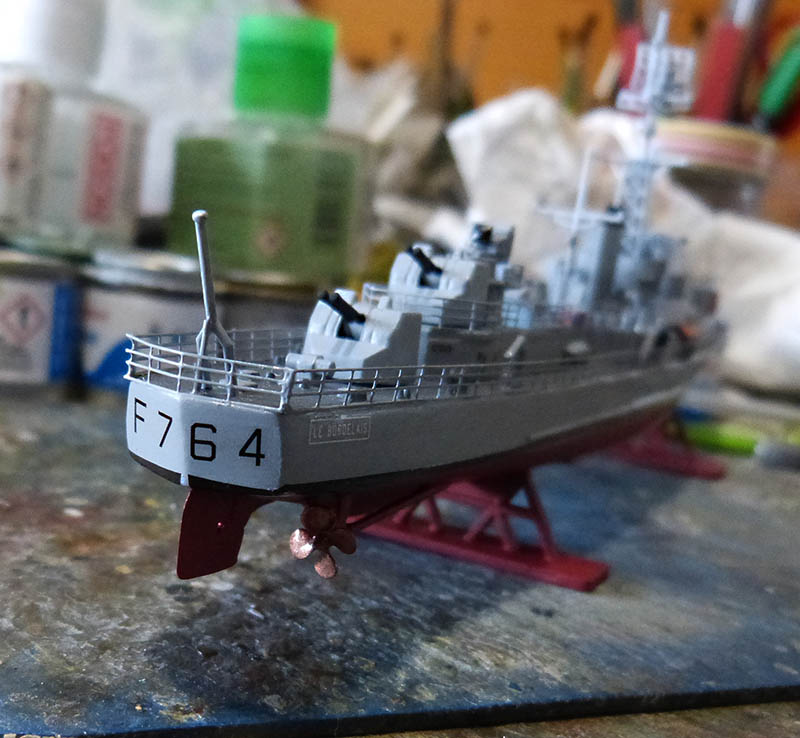

Les matricules noirs du navire (ici le 764) prennent place le long de la coque et sur la toiture de la passerelle.
Quelques jus sombres sont posés dans les radeaux et dans certains creux et reliefs comme les tubes lances torpilles, les bittes d'amarrage et les treuils de ponts.























A suivre...

Aucunes photos !!! Est-ce normale ?

Ben oui... je téléchargeais mon post complet...

Magnifique Bordelais !!
bravo Alain
Jmichel  :D :D :D

Très très belle avancée de ce projet, juste une question: pourquoi peindre la partie immergée en rouge et les parties hautes de la coque grises quand tout est mis en place sur le pont, c'est moins facile et des risques de dégradation de la photo découpe.
Ce n'est pas une critique, juste une incompréhension.Grand merci pour ce montage partagé.
Mon "PICARD" est moins avancé mais j'ai bon espoir d'être dans les clous.
hellerman85

Une question d'habitude et aucun risque de traces de colle de dernière minute sur la peinture...

Kurogane a écrit:Une question d'habitude et aucun risque de traces de colle de dernière minute sur la peinture...

Merci et bonne suite pour ce montage.
hellerman85

il est superbe ton rapide . Bravo Alain
.

un très beau montage, tu as mis la barre très haute

Magnifique, bravo.

On continue... Jusqu'au final...

n/ Fanions, antennes et quelques haubans :

Pour les finitions, on passe à la pose de quelques fanions (drapeau arrière et 4 petits fanions sur le mat principal) issus de la feuille papier fournie par Heller.
Le drapeau tricolore arrière est imprimé à l'envers et doit donc être recoupé en 2 parties puis ses 2 faces collées l'une sur l'autre pour obtenir les couleurs dans le bon ordre.
Il est collé à la colle en stick pour papier puis légèrement pliée après séchage complet.  Ses tranches sont reprises à la peinture pour cacher l'aspect papier du matériau.
Il est enfin mis en place sur le petit mat de poupe avec un filet de Cyano.



Pour les 4 fanions du grand mat, on choisit donc 4 motifs imprimés sur la planche Heller puis ils sont découpés et collés, pliés légèrement avec leurs tranches repeintes aussi.
Les ensembles sont fixés ensuite sur un câble (en étiré) monté sur le côté Tribord.





Quelques haubans (en étiré aussi...) sont collés par groupe de 3 de la passerelle à la première potence du mat principal.
2 câbles relient aussi les 2 mats de la même façon.
La chaloupe de sauvetage côté Bâbord est équipée de ses câbles (étiré peint) sur ses potences et poulies.

Enfin, il faut confectionner les 5 antennes frontales de la passerelle, tout d'abord avec leurs bases en sections rondes Evergreen et 5 sections d'étiré.
Pour finir, la face frontale du bloc passerelle reçoit 4 petites fenêtres à la peinture noire étalée à la pointe d'un cure dents en bois.









Voilà. Le modèle est terminé. Maquette très agréable à monter.

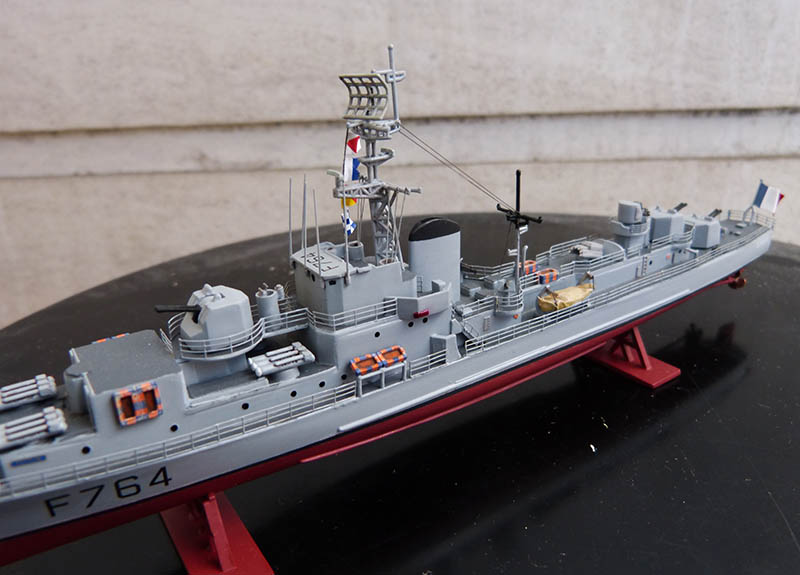

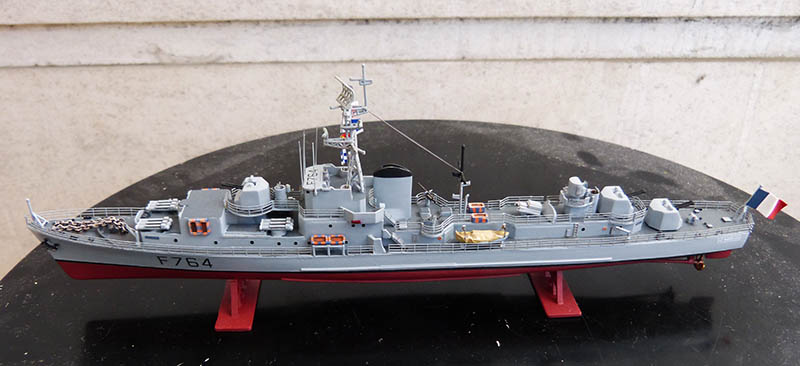

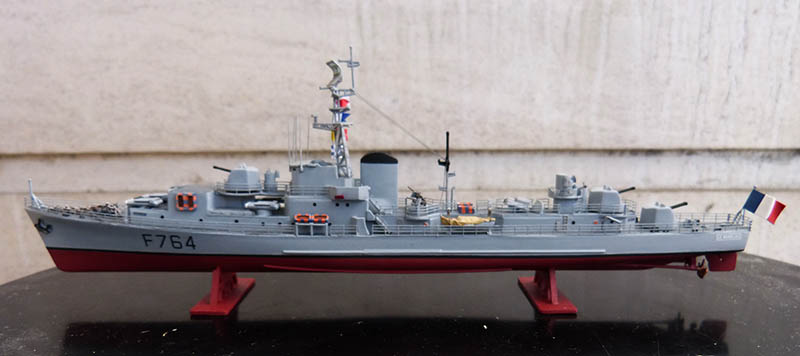

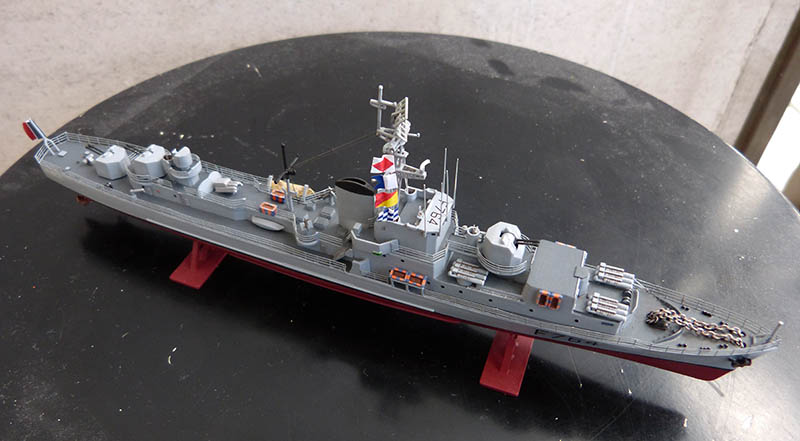

o/ FINAL :
Les dernières photos :
