Harnais pour avion

4 participants

Aller en bas

Harnais pour avion Empty Harnais pour avion

Message par legrospascal Ven 15 Mai 2020 - 17:37

Salut ā tous,

Je monte un P51 et je m'aperçois qu'il n'y a pas de harnais, pourriez vous m'aider a en fabriquer ?

legrospascal
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 465
Date d'inscription : 22/07/2019
Age : 60
Localisation : Strasbourg

Revenir en haut Aller en bas

Harnais pour avion Empty Re: Harnais pour avion

Message par toubib Ven 15 Mai 2020 - 18:29

AIDE11
Les spécialistes vont te conseiller Pascal
Jmichel  :pirat: :pirat: :pirat:

_________________________________________________________
Harnais pour avion Cid_2510
toubib
toubib
Modérateur
Modérateur

Masculin
Messages : 11276
Date d'inscription : 06/09/2018
Age : 63
Localisation : F- TARN

Revenir en haut Aller en bas

Harnais pour avion Empty Re: Harnais pour avion

Message par Marcel-de-Biot Ven 15 Mai 2020 - 21:54

Bonsoir,
Il y a plusieurs possibilités :
-Planche de photodécoupe de harnais américains WWII
-Siège en résine avec harnais moulé
-Le faire soi-même soit avec de l'aide en photodécoupe (les boucles) et, des bandes de tissu ou de l'étain (collerette de bouteille de vin) soit en scratch intégral. Tout dépend de l'échelle !
Personnellement, pour un P51 au 1/48, j'ai acheté une planche de photodécoupe de Eduard...
J'espère avoir aidé.

Bonne soirée

Marcel
Marcel-de-Biot
Marcel-de-Biot
Chef d'équipe
Chef d'équipe

Masculin
Messages : 1091
Date d'inscription : 20/02/2015
Age : 62
Localisation : Biot

Revenir en haut Aller en bas

Harnais pour avion Empty Re: Harnais pour avion

Message par legrospascal Ven 15 Mai 2020 - 22:49

Le faire moi même m'irai bien mais je ne trouve pas quelle tête cela peut avoir à plat, j'ai de la photodecoupe automobile

legrospascal
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 465
Date d'inscription : 22/07/2019
Age : 60
Localisation : Strasbourg

Revenir en haut Aller en bas

Harnais pour avion Empty Re: Harnais pour avion

Message par Jacques Ven 15 Mai 2020 - 23:10

legrospascal a écrit:Salut ā tous,

Je monte un P51 et je m'aperçois qu'il n'y a pas de harnais, pourriez vous m'aider a en fabriquer ?


Regarde sur mon montage j en ai réalisé un scratch ...


Une vue des harnais ...


Entre le pilote qui retrouve l usage de son bras mais qui à perdus la tête (car pas collée) et le siège, je réalise le harnais.


Comme d hab, des matériaux divers ...
Le tour d une bouteille de champagne, ... Des languettes pour le harnais ....

Harnais pour avion %3Ca%20href=Harnais pour avion Airfi143" />


Je croyais avoir pris en photo le montage du démarrage des boucles et me retrouve sans rien ...
Mis à part la pièce toute blanche qui est monobloc, les autres sont constitués d une fine bande de plastique que je coupe et que je colle ...
Je referais un début de montage pour donner l idée ...

Donc le résultat ...

Harnais pour avion %3Ca%20href=Harnais pour avion Airfi144" />


La suite après peinture !


Suite et fin de cette longue partie


Les pièces du harnais peintes

Harnais pour avion %3Ca%20href=Harnais pour avion Airfi145" />


J ai refait la partie de comment j ai fait mes pièces ...
De la carte plastique, ... Un emporte pièce, ... 2 rondelles percées (avant de découper), ... Une bandelette ultra ultra fine, Des bouts de plastique, ... La pièces qui bloque les sangles du harnais sur les cotés du siège ...
La pièce fine en U, c est une lamelle tirée de la bandelette et pliée en U puis collé sur les pièces qui ajustent la  tension des sangles du harnais.
Le reste est fait dans le même style mais en plus simple, vu que les pièces sont simplement rectangulaires.

Harnais pour avion %3Ca%20href=Harnais pour avion Airfi146" />

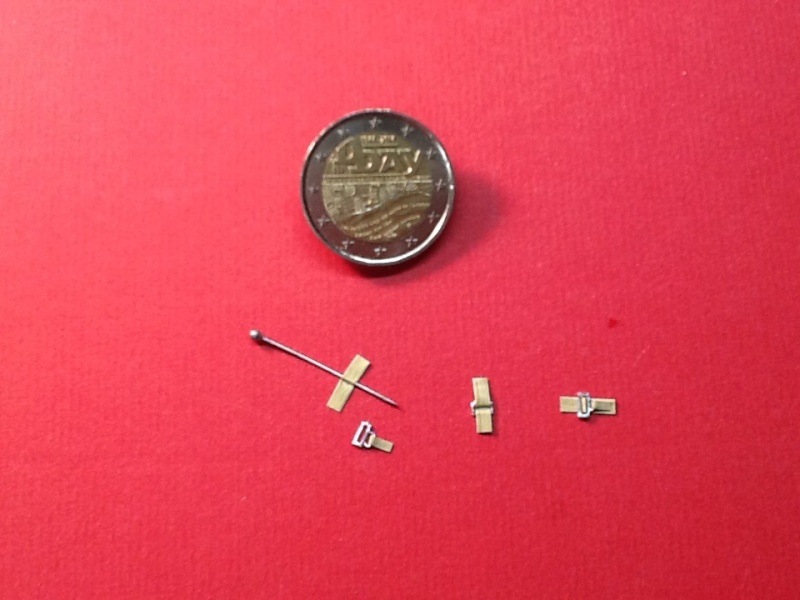

Les tendeurs des sangles.
Pour représenter l axe et qui n existe pas sur ma pièces (j avais une limite), ... Une épingle, ... Je plie dessus, ... Un point de colle et hop ... La pièce posée sur le bourrelet, ... Et hop l illusion d une tension ...

Harnais pour avion %3Ca%20href=Harnais pour avion Airfi147" />


Pour être honnête j appréhendais le montage de mon harnais ! Ça été long et délicat mais pas compliqué juste que j ai réalisé que le harnais passais sous le tube et le masque à oxygène ...
A droite la pose a été simple, une coupe en biais ... Mais à gauche, il fallait passer le masque et le plis de l épaule.Au final c est le passage de l épaule le plus complexe ...
Et en plus il fallait tenir compte des tendeurs de sangles ...Comme je disais pas compliqué mais bien appréhender la chose et au final ça donne çà ...

A droite
Harnais pour avion %3Ca%20href=Harnais pour avion Airfi148" />

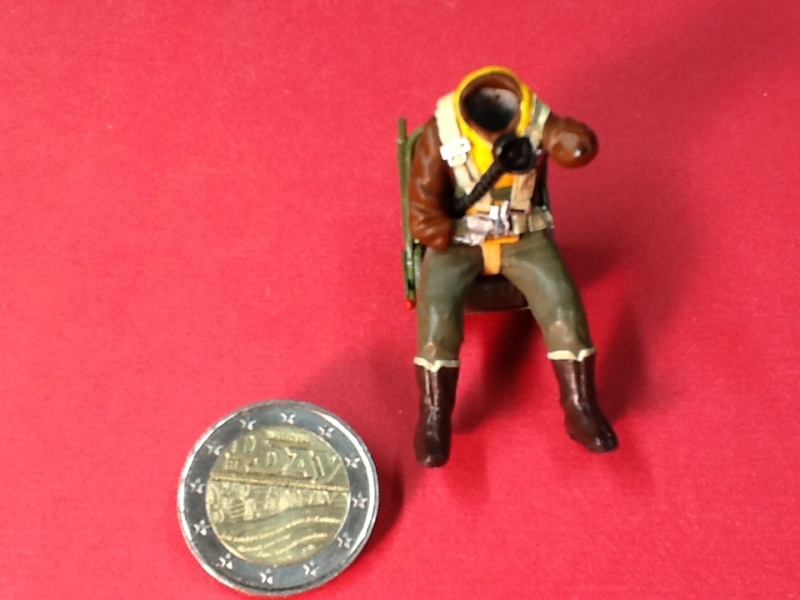

De face
Harnais pour avion %3Ca%20href=Harnais pour avion Airfi149" />

A gauche
Harnais pour avion %3Ca%20href=Harnais pour avion Airfi150" />

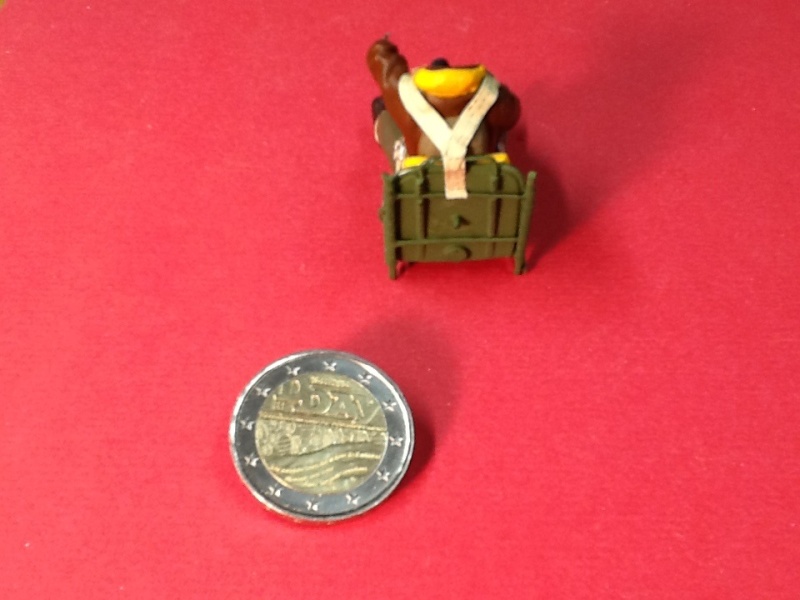

De dos (Je ne sais pas à quel niveau il se bloquait, en haut ou là)
On distingue de léger pointiller, c est juste que j ai voulu représenter les coutures.J ai utilisé un crayon de papier bien gras et en tapotant, j ai laissé une empreinte sur la bandelette (ces parties métallisées des bouteilles sont hyper tendres) et donne l impression de couture ...
Harnais pour avion %3Ca%20href=Harnais pour avion Airfi151" />


Je sais ça ni bras ni tête ...



La suite alors ...
J ai un peu sali les bottes ... Et le blouson du pilote (léger le blouson) ...

Harnais pour avion %3Ca%20href=Harnais pour avion Airfi152" />



Et le résultat ...

Harnais pour avion %3Ca%20href=Harnais pour avion Airfi153" />
Harnais pour avion %3Ca%20href=Harnais pour avion Airfi154" />
Harnais pour avion %3Ca%20href=Harnais pour avion Airfi155" />
Harnais pour avion %3Ca%20href=Harnais pour avion Airfi156" />

Fin à 99,99% du cockpit reste 3 bricoles à faire !

Le montage d origine d AIRFIX

Harnais pour avion %3Ca%20href=Harnais pour avion Airfix26" />



Et l ensemble du montage en cours ...

https://heller-forever.forumactif.com/t93-airfix-north-american-p-51-d-mustang-1-24eme-ref-14001

Bonne suite pour ton MUSTANG ...

_________________________________________________________
Harnais pour avion Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 33134
Date d'inscription : 21/02/2015
Age : 62
Localisation : F-AIX LES BAINS

Revenir en haut Aller en bas

Harnais pour avion Empty Re: Harnais pour avion

Message par toubib Ven 15 Mai 2020 - 23:23

Ce pas à pas est tout simplement somptueux !!!
bravo Jacques et merci pour le partage
Jmichel  :shock: :shock: :shock:

_________________________________________________________
Harnais pour avion Cid_2510
toubib
toubib
Modérateur
Modérateur

Masculin
Messages : 11276
Date d'inscription : 06/09/2018
Age : 63
Localisation : F- TARN

Revenir en haut Aller en bas

Harnais pour avion Empty Re: Harnais pour avion

Message par Jacques Ven 15 Mai 2020 - 23:28

C était ce que je montais lorsque l ALGERIE est venu taper à la porte de l atelier ...  :D
toi qui voulait du fonctionnel sur l ALGERIE ... Là t as le moteur et les feux ...  :P

_________________________________________________________
Harnais pour avion Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 33134
Date d'inscription : 21/02/2015
Age : 62
Localisation : F-AIX LES BAINS

Revenir en haut Aller en bas

Harnais pour avion Empty Re: Harnais pour avion

Message par toubib Ven 15 Mai 2020 - 23:33

C'est superbe en tous cas !
Jmichel  :pirat: :pirat: :pirat:

_________________________________________________________
Harnais pour avion Cid_2510
toubib
toubib
Modérateur
Modérateur

Masculin
Messages : 11276
Date d'inscription : 06/09/2018
Age : 63
Localisation : F- TARN

Revenir en haut Aller en bas

Harnais pour avion Empty Re: Harnais pour avion

Message par legrospascal Sam 16 Mai 2020 - 13:16

Merci, yapuka
