Vaisseau Le SUPERBE 1/200 Ref 80895

+20
MINI lolo
cateralp
antclé
mousse49
Soldier of fortune
Dionysos
patrick44
JEF37
nanar10
fouga53
VMD-25
quigon jinn
pifoux
yann
Jacques
Petit Bn
FANAKIT
250gto
Tiger60
Daniel the pirate
24 participants

Page 9 sur 10 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par pifoux Sam 25 Juil 2015 - 22:39

Su-perbe en effet ....
pifoux
pifoux
Historien du Forum
Historien du Forum

Masculin
Messages : 4059
Date d'inscription : 20/02/2015
Age : 72
Localisation : montpellier

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par Daniel the pirate Mar 28 Juil 2015 - 18:37

Bonsoir a tous.

Enfin fini les enfléchures qui, hé oui je l'avoue ne sont pas a l'échelle et c'est volontaire.
N'ayant pas la prétention de faire un modèle "arsenal", j'ai préféré les espacer un peut pour cause d’esthétisme ( tout les 3 mm ça fait très serré ) et pour me faciliter le travail lorsque je devrais intervenir au pied de mat, et cette maquette me sert d'entrainement avant de passer au bois ( ce qui ne devrais pas tarder, ou je serais bien plus rigoureux, les échelles pratiquées sur les maquettes en bois permettent de mieux travailler le détail et de respecter la dite échelle.
Voila pour les explications et j'espère que vous me pardonnerez ces petits écarts.

Donc pour finir voila quelques photos.


url=https://servimg.com/view/19225335/404]Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 190_en11[/url]


Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 192_en11


Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 193_en11

Et voila, c'est tout pour l'instant, maintenant on vas monter un peut vers les perroquets.
Daniel the pirate
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 66
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par VMD-25 Mar 28 Juil 2015 - 21:14

tu cartonnes

_________________________________________________________
Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 200  Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Cid_3811     Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 200 Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16154
Date d'inscription : 19/02/2015
Age : 52
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par antclé Mar 28 Juil 2015 - 21:55

c'et vraiment superbe !!!!!!!!!!! clap1
antclé
antclé
Chef d'équipe
Chef d'équipe

Masculin
Messages : 626
Date d'inscription : 19/02/2015
Age : 61
Localisation : au milieu des vignes du noble-joué !

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par Daniel the pirate Mar 28 Juil 2015 - 22:07

Merci a tous et bonne soirée.
Daniel the pirate
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 66
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par Daniel the pirate Mer 29 Juil 2015 - 22:17

Bonsoir a tous.

Pour monter vers les hunes, on passe par les gambes de hunes.

1er temps: préparer une estrope sur le cap de mouton (2mm présentement).


url=https://servimg.com/view/19225335/420]Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 194_ga10[/url]




2ème temps: enfiler le premier brin (le plus long) dans le trou en bord de hune.



url=https://servimg.com/view/19225335/421]Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 195_ga10[/url]


3) A l'aide d'un passe-fil passer le 2éme fil dans le même trou.


url=https://servimg.com/view/19225335/422]Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 196_ga10[/url]

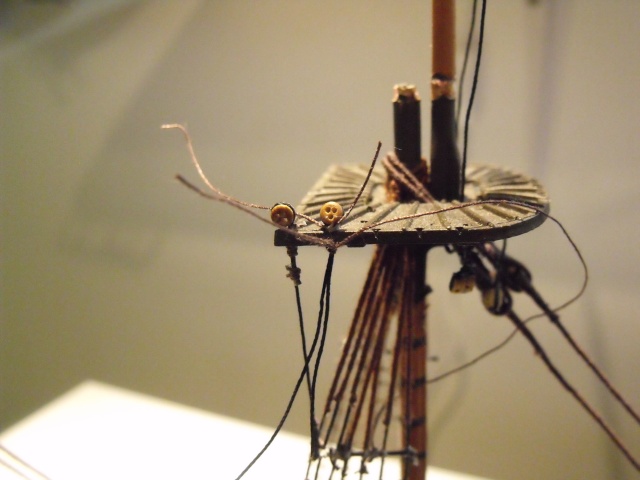

4) Faire une bride bien serrée sous la hune.


Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 197_ga10



5) Faire une deuxième bride sous la première.


Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 198_ga10



6) Passer le grand brin autour de la gambe et faire une bride bien serrée.


Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 199_ga10



7) Faire une deuxième bride au dessus de la première.


Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 200_ga10



8 Enduire le tout avec de la colle a bois diluée et couper ce qui dépasse (en visant bien) et c'est fini.


Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 201_ga10

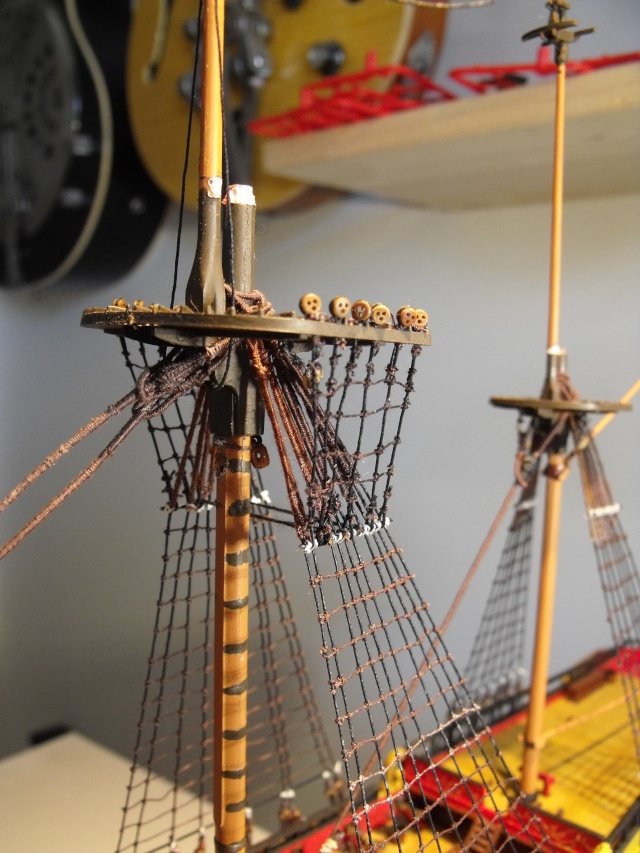

Et pour finir, quelques images des gambes gréées.

Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 202_ga11


Ça fait jolis, non?


Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 203_ga11



Et la ça se gâte, ce n'est pas une illusion d'optique, quand j'ai gréé les gambes de revers (barres horizontales sur lesquelles viennent se frapper les gambes de hunes et les trélingages) j'ais pas fait gaffe qu'elles n'étaient pas au même niveau, pom pom pom...horreur Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Affraid c'est pas bien ça!!! Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Icon_evil


Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 205_ga11



De face, ça s'arrange pas, hélas Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Kopfschuettel


Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 204_ga11


C'est a mettre sur le compte de l’erreur basique du débutant qui a la tête ailleurs, ça se passe de commentaire Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Icon_silent
mais vous pouvez vous défouler, je le mérite.

Bonne soirée a tous.
Daniel the pirate
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 66
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par Jacques Mer 29 Juil 2015 - 22:28

Effectivement, t as abuser du chouchen ?
Tes gambes me paraissent un peu distendu ? je sais que le haut va tirer l ensemble mais t as pas peur que cela fasse un peu montagnes russes ?
Ta colle à bois sert à quoi ?
Pour tes brides, ton fils parais un peu épais ?
Tu n aurais pas mieux à prendre un fils plus fin pour donner une illusion de taille différente ou si dans la réalité c est comme ça ?
Le tout est pour ma culture du gréement ...
Sinon beau rendu ...

_________________________________________________________
Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 29457
Date d'inscription : 21/02/2015
Age : 60
Localisation : F-AIX LES BAINS

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par VMD-25 Mer 29 Juil 2015 - 22:29

Fantastique !!!!

Marc

_________________________________________________________
Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 200  Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Cid_3811     Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 200 Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16154
Date d'inscription : 19/02/2015
Age : 52
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par FANAKIT Jeu 30 Juil 2015 - 8:18

Pfiouu, quel boulot, c'est "Superbe" !
Oui bon, c'est pô ben symétrique mais quand même, je suis admiratif du résultat.
C'est même la première fois que je vois une construction de gréement aussi poussée sur une maquette plastique à cette échelle.
Pour ce qui est de se défouler, j'en prends plein les mirettes !
Réalisation, photos, explications, chapeau bas. sunny

Et pas de démotivation hein, le cours continue! bounce
FANAKIT
FANAKIT
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 192
Date d'inscription : 09/04/2015
Age : 63
Localisation : GERGOVIE

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par Daniel the pirate Jeu 30 Juil 2015 - 15:24

Merci a toi et rassure toi, c'est pas fini
Daniel the pirate
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 66
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par VMD-25 Jeu 30 Juil 2015 - 17:07

Daniel the pirate a écrit:Merci a toi et rassure toi, c'est pas fini
Tu fait peur ..... rire2

_________________________________________________________
Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 200  Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Cid_3811     Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 200 Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16154
Date d'inscription : 19/02/2015
Age : 52
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par fouga53 Jeu 30 Juil 2015 - 17:14

Neutral


Dernière édition par fouga53 le Lun 21 Sep 2015 - 22:50, édité 1 fois

fouga53
Expert
Expert

Masculin
Messages : 1172
Date d'inscription : 20/02/2015
Age : 69
Localisation : F- Saint Arnac - 66220

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par VMD-25 Jeu 30 Juil 2015 - 17:15

fouga53 a écrit:
Daniel the pirate a écrit:Merci a toi et rassure toi, c'est pas fini
Ben heureusement car on ne s'en lasse pas demon6
plus1

_________________________________________________________
Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 200  Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Cid_3811     Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 200 Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16154
Date d'inscription : 19/02/2015
Age : 52
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par patrick44 Jeu 30 Juil 2015 - 20:46

Bonsoir
Symétrique, asymétrique, droit pas droit, trop gros ...un vrai beau bordel mais au combien magnifique.
Aller, bonne continuation ( bon vent)
Patrick
patrick44
patrick44
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 231
Date d'inscription : 20/02/2015
Age : 73
Localisation : Saint-Herblain banlieue Nantaise

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par Daniel the pirate Ven 31 Juil 2015 - 16:04

Merci, vous me faites rougir... Embarassed
Daniel the pirate
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 66
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par Tiger60 Ven 31 Juil 2015 - 20:25

beau travail...

_________________________________________________________
Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 32058510  Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Images22    Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Dsc08822  Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Dsc05810  Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Grappe13  Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Patch_12
Tiger60
Tiger60
Admin
Admin

Masculin
Messages : 28330
Date d'inscription : 19/02/2015
Age : 49
Localisation : F - Oise (60)

https://heller-forever.forumactif.com

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par Daniel the pirate Ven 31 Juil 2015 - 21:32

Bonsoir a tous.

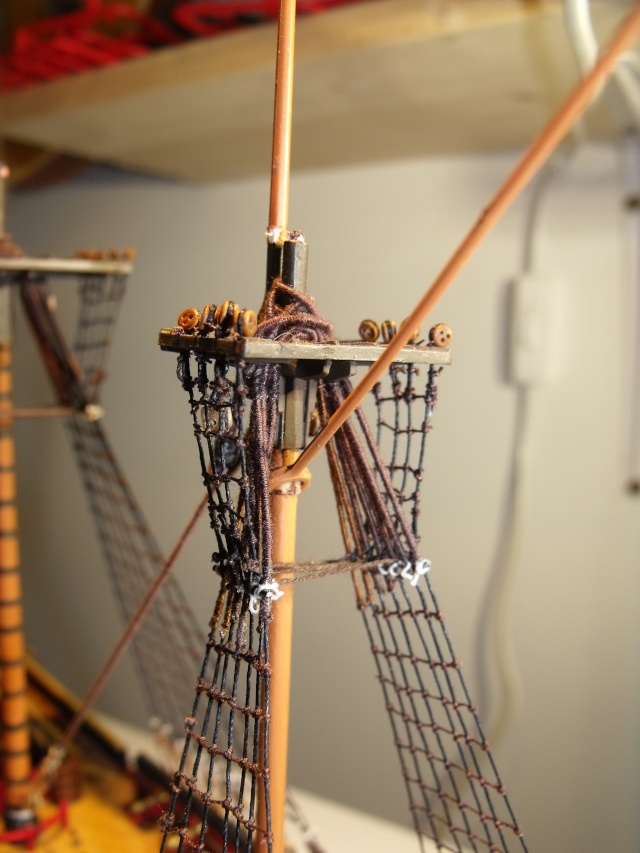

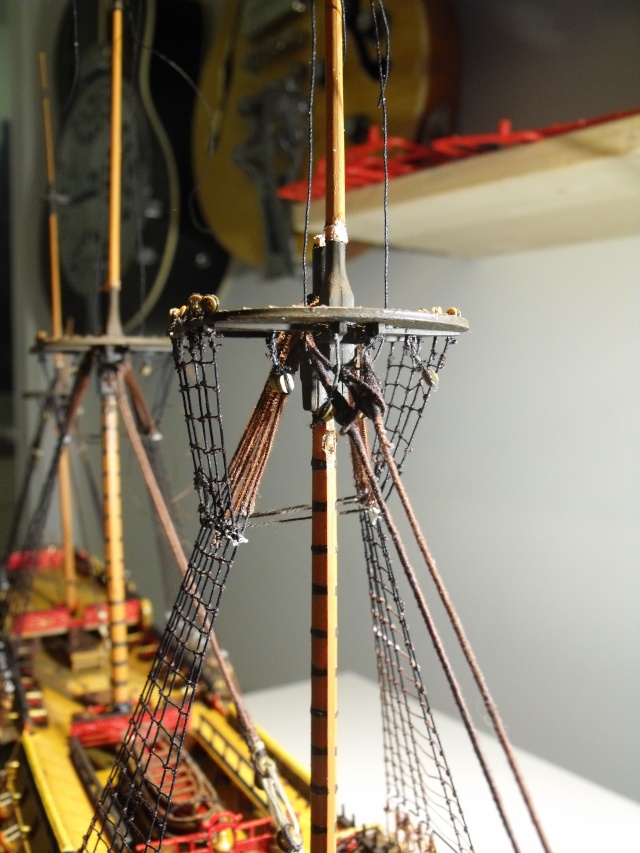

Pour passer une bonne nuit, quelques images des gambes de hune de misaine gréées.


Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 206_ga11


Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 207_ga11


Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 208_ga11


Bonne soirée a tous
Daniel the pirate
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 66
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par VMD-25 Sam 1 Aoû 2015 - 12:21

Travail superbe et tu n'as pas à rougir camarade !!!!

_________________________________________________________
Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 200  Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Cid_3811     Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 200 Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16154
Date d'inscription : 19/02/2015
Age : 52
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par Daniel the pirate Dim 2 Aoû 2015 - 16:09

Bonjour a tous.

Les gambes de hune de grand mat avec des trélingages parallèles a la hune ce coup ci.

url=https://servimg.com/view/19225335/444]Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 209_ga10[/url]


url=https://servimg.com/view/19225335/445]Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 210_ga10[/url]


Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 211_ga10


url=https://servimg.com/view/19225335/447]Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 212_ga10[/url]


Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 213_ga10


Hé voila. Pour répondre au questions de Jacques que j'ai hélas un peut oublié  carton rouge, le fil que j'utilise pour mes ligatures, c'est du fil a coudre (difficile de faire plus fin), les trélingages qui sont normalement des araignées reliées par des amarrages plats, ce qui est impossible a faire a cette échelle ( j'ai essayé) je les ai remplacé par un fil peut-être un peut fort, mais je n'avait pas le choix, c'était ça ou le fil a coudre qui du coup est trop fin. Et pour finir, la colle a bois diluée, ya rien de mieux pour fixer les nouages en fil de coton.
J’espère avoir répondu a tes questions.
A bientôt
Daniel the pirate
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 66
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par Petit Bn Dim 2 Aoû 2015 - 18:52

Je reste sans voie !
Bravo !
Petit Bn
Petit Bn
Expert
Expert

Masculin
Messages : 1905
Date d'inscription : 20/02/2015
Age : 52
Localisation : Normandie 76

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par Daniel the pirate Dim 2 Aoû 2015 - 22:23

Et pour finir, l'artimon.


url=https://servimg.com/view/19225335/453]Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Dscf0056[/url]


url=https://servimg.com/view/19225335/454]Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Dscf0057[/url]


url=https://servimg.com/view/19225335/455]Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Dscf0058[/url]


Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Dscf0059


Et demain ça continue, ya encore des bricoles a faire sur les hunes.

Bonne soirée a tous.
Daniel the pirate
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 66
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par antclé Dim 2 Aoû 2015 - 23:28

ça mériterait bien quelques "trucs et astuces" tout ça ! ne serait ce que pour les cordages !!!! le naval c'est un sujet que je connais mal, mais qui a l'air d'etre super prenant !!! en tout cas bravo c'est superbe  clap1 clap1 clap1
antclé
antclé
Chef d'équipe
Chef d'équipe

Masculin
Messages : 626
Date d'inscription : 19/02/2015
Age : 61
Localisation : au milieu des vignes du noble-joué !

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par Daniel the pirate Lun 3 Aoû 2015 - 14:08

Merci a toi Antclé, précise tes attentes et j’essaierais d'y répondre, mais attention si tu y goûte, tu ne pourras plus t'arréter, c'est un virus. Twisted Evil

Amicalement, Daniel
Daniel the pirate
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 66
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par Jacques Lun 3 Aoû 2015 - 15:14

Qu appelles tu trélingage ?
Pour moi l araigné sur un voilier c est un fil qui va la hune à une pièce en bois avec plusieurs va et viens et qui donne une tension au grand mat ...
Parle t on de la même chose ?
Je pensais que ta colle à bois servais pour simuler un enduit.

_________________________________________________________
Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 29457
Date d'inscription : 21/02/2015
Age : 60
Localisation : F-AIX LES BAINS

Revenir en haut Aller en bas

EN COURS Re: Vaisseau Le SUPERBE 1/200 Ref 80895

Message par Daniel the pirate Lun 3 Aoû 2015 - 18:04

Salut Jacques.

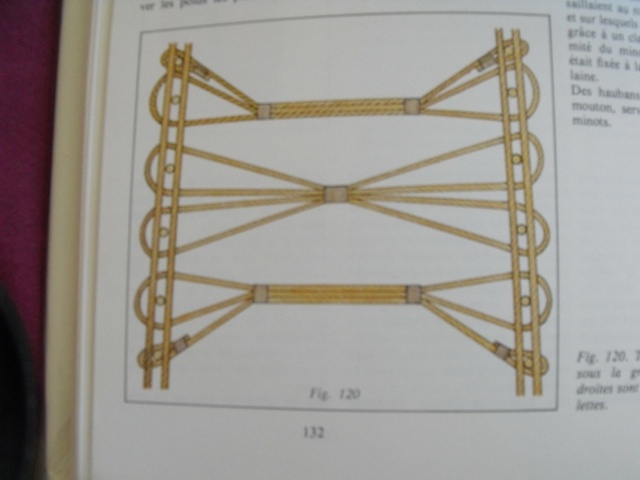

Les trélingages se positionnent sous la hune et relient les haubans bâbord et tribord et servent a en préserver le mou

Les barres horizontales figurent les quenouillettes de gambes de revers et les points, les haubans


url=https://servimg.com/view/19225335/457]Vaisseau Le SUPERBE 1/200 Ref 80895 - Page 9 Trelin10[/url]


Quant a ta remarque sur l'araignée, tu parle de l'araignée d'étais et tu as parfaitement raison, mais sur un gréement de ce genre des araignées il y en a pleins, on aime biens ces petites bêtes. Pour la colle, c'est vraiment pour coller, je te conseille d’essayer, c'est biens mieux que la cyano
(pour les cordages en coton).

J’espère avoir répondu au mieux a tes questions.
Amicalement Daniel.
Daniel the pirate
Daniel the pirate
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 148
Date d'inscription : 16/05/2015
Age : 66
Localisation : Angoulins ( La rochelle)

Revenir en haut Aller en bas

Page 9 sur 10 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
