EN COURS DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361

Message par Kanaelle Lun 28 Mar 2016 - 16:45

Coucou les gens

Voici un montage Heller que j'ai commencé ailleurs il y a bien longtemps et que je devrais ressortir incessamment sous peu comme on dit...

Passionnée, comme vous le savez d'aeronavale, voici un duo fort sympathique : les Etendards IV M (Version "from the box" de la boite Heller) et IV P (Version modifiée de la boite Heller à l'aide d'un set Graphy Air contenant, outre une planche de décals qui a bien jaunie avec le temps, un nouveau nez, le caisson ventral ainsi qu'une nacelle de ravitaillement Douglas...).

Présentation du vénérable mais très honnête kit Heller :

- La boite (les boites en fait Very Happy ) :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_0210

- Les grappes :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_0310

DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_0410

- Le plan, la verrière et la 'petite' planche de décals :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_0510

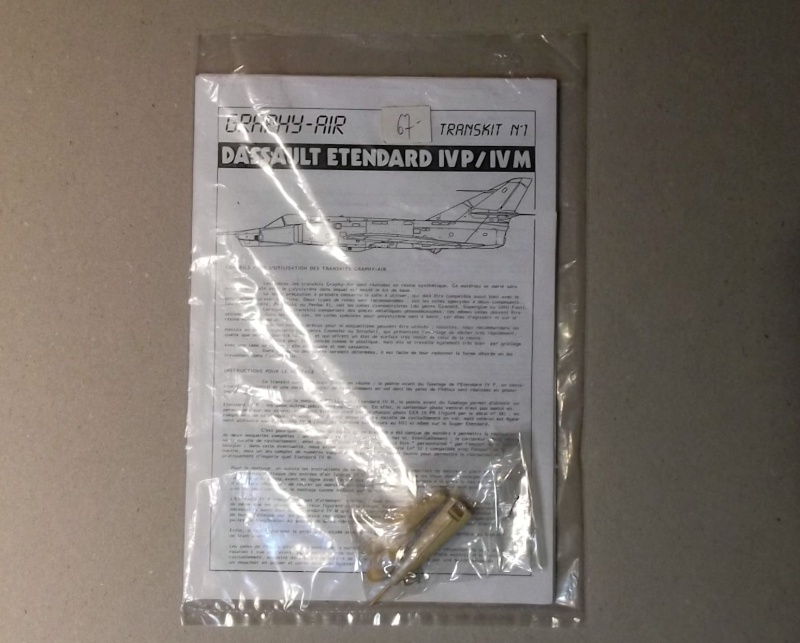

Et la pochette Graphy Air :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_0610

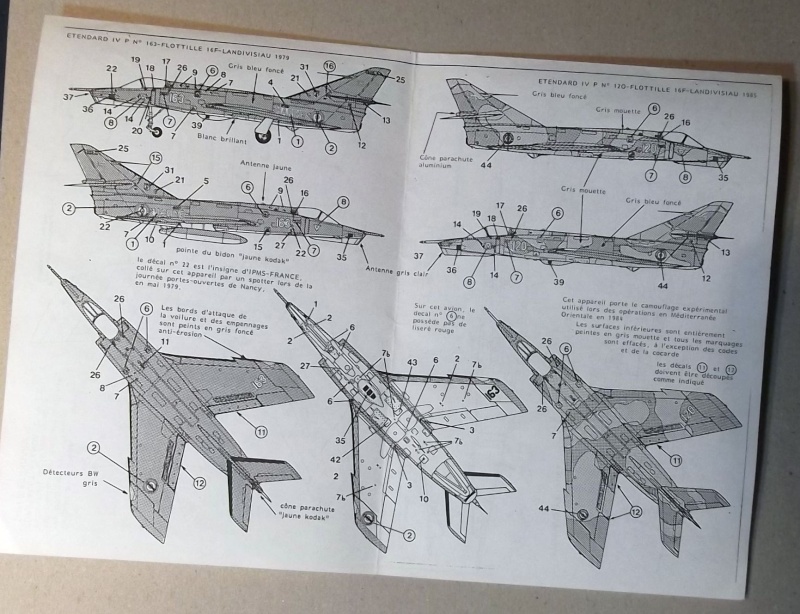

Les décos proposées pour des IV M et des IV P sur la planche de décals :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_0710

DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_0810

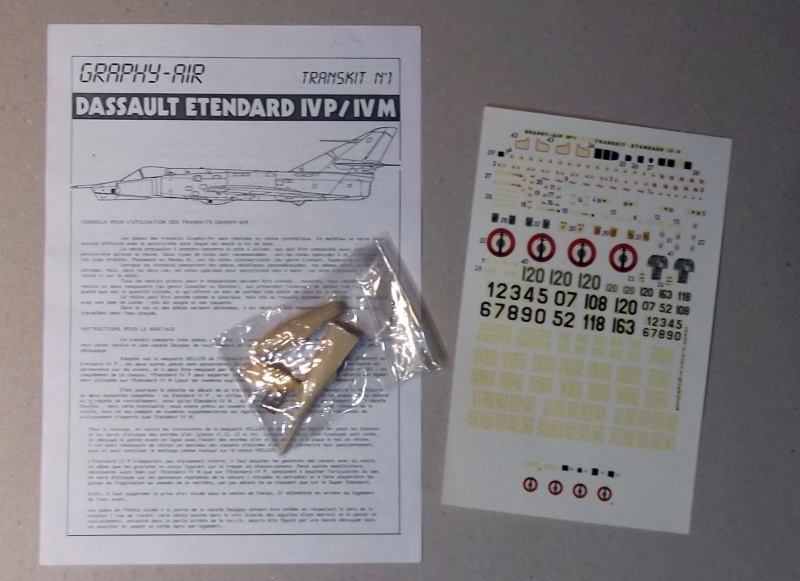

La planche et les pièces (on les découvrira mieux au cours du montage) :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_0910

A+
Kanaelle
Kanaelle
Kanaelle
Expert
Expert

Féminin
Messages : 116
Date d'inscription : 18/03/2016
Age : 57
Localisation : Alsace

http://1-72.forumgratuit.org/

Revenir en haut Aller en bas

EN COURS Re: DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361

Message par Tiger60 Lun 28 Mar 2016 - 16:49

demon6

_________________________________________________________
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 32058510  DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Images22    DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Dsc08822  DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Dsc05810  DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Grappe13  DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Patch_12
Tiger60
Tiger60
Admin
Admin

Masculin
Messages : 28351
Date d'inscription : 19/02/2015
Age : 49
Localisation : F - Oise (60)

https://heller-forever.forumactif.com

Revenir en haut Aller en bas

EN COURS Re: DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361

Message par Kanaelle Lun 28 Mar 2016 - 16:54

Le début du montage qui date d'avril 2014 !!

Bon !
Bin on commence par un peu de tronçonnage pour remplacer le nez de l'appareil, une première pour moi :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_1010

Avant d'assembler les deux demis fuselages j'ai pris la précaution de mettre un peu de lest (pâte à modeler et fil d’étain) de suite en arrière du pit :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_1110

Les deux fuselages sont assemblés sans aucune difficulté, tout juste m'a t'il fallu poncer le plan de joint du nez en résine pour qu'il soit bien positionné dans l'axe avant de le coller à la cyano gel :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_1210

Puis les entrées d'air sont mises en place, elles nécessitent un peu de mastiquage, mastiquage plus important sur la version P compte tenu des petites variations de dimensions dues à la mise en place du nez en résine :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_1310

Le ventre de la version P a besoin d'une dose supplémentaire de mastic compte tenu du fait qu'il faille faire disparaître les goulottes des canons, leurs ouïes d’aération ainsi que leurs trappes de visite :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_1410

Le mastic est lissé à l'aide d'un coton tige imbibé d'acétone afin de faciliter le travail de ponçage à suivre.

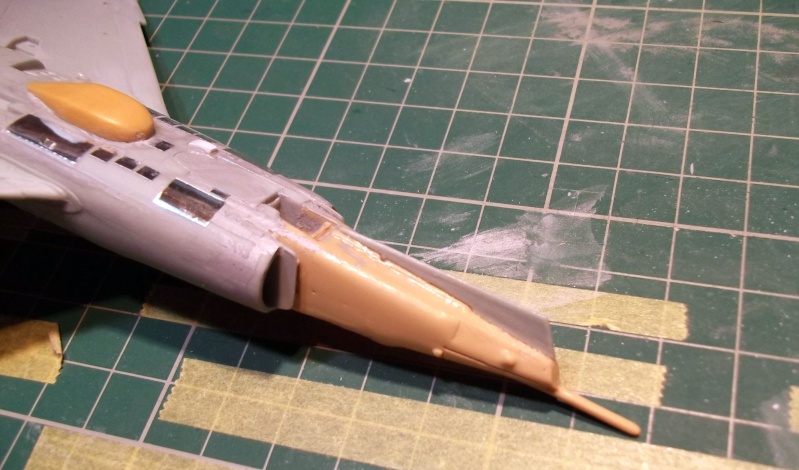

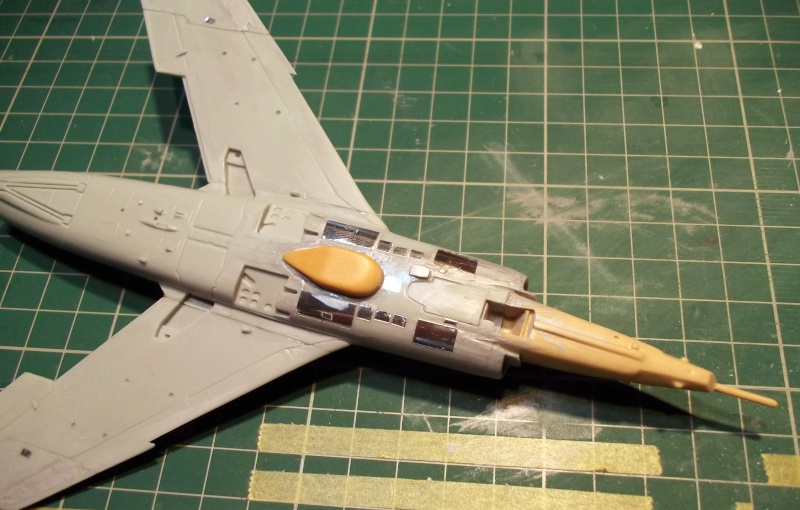

Le ventre a été re-détaillé pour représenter la version photo, j'ai opté pour le petit container photo sous le IV P (Je mettrai la nacelle de ravitaillement Douglas sous le IV M) :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_1510

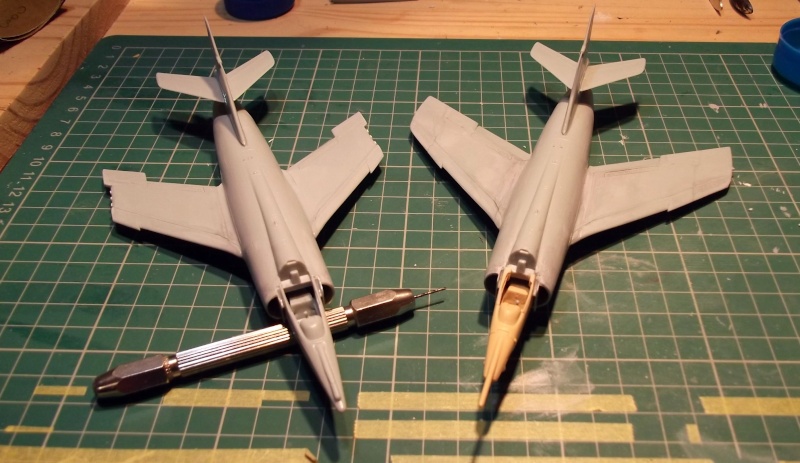

J'ai choisi de représenter les ailes repliées sur le IV M (j'suis maso, j'aime bien tout découper pour augmenter le nombre de pièces...) :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_1610

Puis les dérives, les empennages et les volets de bord de fuite sont mis en place :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_1710

DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_1810
...comme vous pouvez le voir j'ai opté pour 'à peine baissé sur le IV P tandis que ceux du IV M le sont franchement.

Vous aurez remarqué au passage qu(il faut faire disparaître la gravure des becs de bords d'attaque au dela de la ligne de pliage des ailes, c'est à partir du super etendards que ces becs existaient sur toutes la longueur de l'aile.

On continue avec les petits travaux de ce matin, la quille nasale du kit est recoupée à la bonne longueur puis collée à la cyano sous le nes du IV P :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_1910

La manip est plus simple forcement sur le IV M et j'ai décidé de mettre en place les parties pliées à ce stade (pour éviter les problèmes de collage après peinture) :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_2010

Enfin voici un avant/après des sièges et des aérofreins, ces derniers sont entièrement percé pour les représenter déployés sur le IV M tandis que je me suis limité à augmenter la profondeur des trous pour le IV P qui sera représente aérofreins rentrées. Pour les siège j'ai juste rajouté les brelages succinctement et figuré la poignée de l'assise. la peinture et la verrière finiront de contribuer à l'aspect réaliste de la chose :
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_2110
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_2210

La nacelle Douglas est montée, les pales en photo découpe sont collées chacune dans un trou de 0,4 mm j'ai profité d'avoir le foret sous la main pour rajouter un ergot métallique qui me facilitera le positionnement et le collage, celui ce faisant après peinture. J'ai trouvé dans ma boite à rabiot une ogive (de missile ?...) pour figurer le panier de ravitaillement, je me contenterai de le peindre en blanc avec des stries noires cela devrait erre suffisant et faire effet.

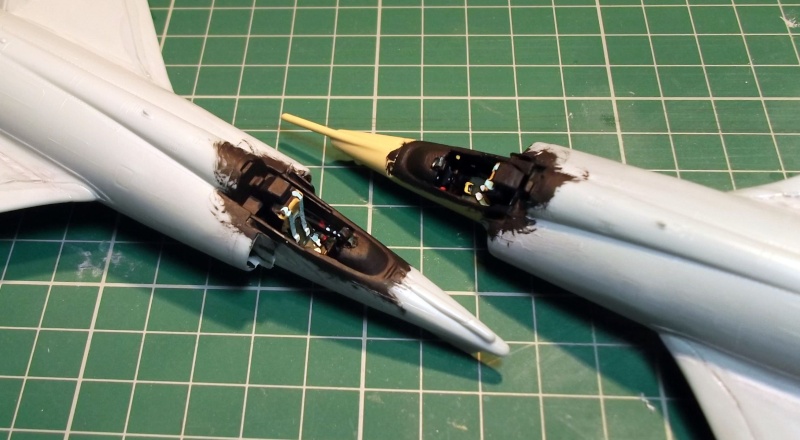

Les pits sont peints :

DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_2310

DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Eiv_2410

Voilà ou j'en etais arrêtée à l'époque, la suite bientôt...

A+
Kanaelle
Kanaelle
Kanaelle
Expert
Expert

Féminin
Messages : 116
Date d'inscription : 18/03/2016
Age : 57
Localisation : Alsace

http://1-72.forumgratuit.org/

Revenir en haut Aller en bas

EN COURS Re: DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361

Message par cateralp Lun 28 Mar 2016 - 17:54

Beau boulot ...chirurgical.
j'ai hâte de voir tout cela terminé

_________________________________________________________
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Drapea17


  DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Rochet14  DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Moto_111  DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 250_kt16  DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Grde_b11  DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 125_yz43
cateralp
cateralp
Historien du Forum
Historien du Forum

Masculin
Messages : 6954
Date d'inscription : 19/02/2015
Age : 65
Localisation : F-Rhône Alpes Auvergne

http://hellerpassionmaquettes.blogspot.fr/

Revenir en haut Aller en bas

EN COURS Re: DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361

Message par sebast Lun 28 Mar 2016 - 18:30

ah ! je prends un siege , j'ai le même projet qui est en stand by ( peinture )

DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Dscn4134

a+
seb

sebast
Expert
Expert

Masculin
Messages : 688
Date d'inscription : 14/03/2015
Age : 49
Localisation : la rochette (73)

Revenir en haut Aller en bas

EN COURS Re: DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361

Message par DAGORNSON Mer 6 Avr 2016 - 13:58

hello,
Voici un duo peu banal étant donné la rareté de cette transfo, j'en ai eu à l'époque 3 ou 4 en stock, mais malheureusement, je n'en ai plus, et mes talents de maquettiste n'était pas à la hauteur de ce que je peu faire aujourd'hui.
Cependant, une transfo est maintenant dispo chez un fabricant anglais, mais qui propose uniquement la partie avant du cockpit. Une planche est également dispo chez FFSMC-Productions-Decals.

Je vais suivre avec plaisir ces montages, quelles sont les décos prévues?
a+
Christian
DAGORNSON
DAGORNSON
Expert
Expert

Masculin
Messages : 276
Date d'inscription : 04/04/2016
Age : 53
Localisation : Gap HAUTES-ALPES

http://www.navires-maquettes.com/

Revenir en haut Aller en bas

EN COURS Re: DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361

Message par Kurogane Ven 8 Avr 2016 - 12:31

Superbes sujets !!

_________________________________________________________
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Logoja13DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Patchh10
Kurogane
Kurogane
Modérateur
Modérateur

Masculin
Messages : 2120
Date d'inscription : 26/02/2015
Age : 56
Localisation : F-Essonne

http://crea-abernhard.com/

Revenir en haut Aller en bas

EN COURS Re: DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361

Message par pifoux Sam 9 Avr 2016 - 10:25

Jolis kits . Et bravo pour le boulot
pifoux
pifoux
Historien du Forum
Historien du Forum

Masculin
Messages : 4059
Date d'inscription : 20/02/2015
Age : 72
Localisation : montpellier

Revenir en haut Aller en bas

EN COURS Re: DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361

Message par VMD-25 Dim 30 Oct 2016 - 23:36

Alors alors Kanaelle

On abandonne l'aéronavale française ?

Ils en sont où ces deux Etendards?

On veux la suite !!!!

MArc

_________________________________________________________
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 200  DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Cid_3811     DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 200 DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16154
Date d'inscription : 19/02/2015
Age : 52
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

EN COURS Re: DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361

Message par Tiger60 Lun 31 Oct 2016 - 16:29

plus1

_________________________________________________________
DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 32058510  DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Images22    DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Dsc08822  DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Dsc05810  DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Grappe13  DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361 Patch_12
Tiger60
Tiger60
Admin
Admin

Masculin
Messages : 28351
Date d'inscription : 19/02/2015
Age : 49
Localisation : F - Oise (60)

https://heller-forever.forumactif.com

Revenir en haut Aller en bas

EN COURS Re: DASSAULT ETENDARD IV M & IV P (GRAPHY AIR Réf TRANSKIT n°1) Réf 80361

Message par Kanaelle Dim 17 Mar 2019 - 11:05

VMD-25 a écrit:Alors alors Kanaelle

On abandonne l'aéronavale française ?

Ils en sont où ces deux Etendards?

On veux la suite !!!!

MArc

On va s'y remettre !! Wink
