FOUGA CM 170 MAGISTER Patrouille de FRANCE 1964 Réf 80220

Bonjour,

J'inscris ici un nouveau montage avec un petit Fouga Magister des premières livrées de la Patrouille de France de 1964.
J'utilise pour ce montage la réédition actuelle du kit avec la nouvelle charte graphique du fabricant normand :

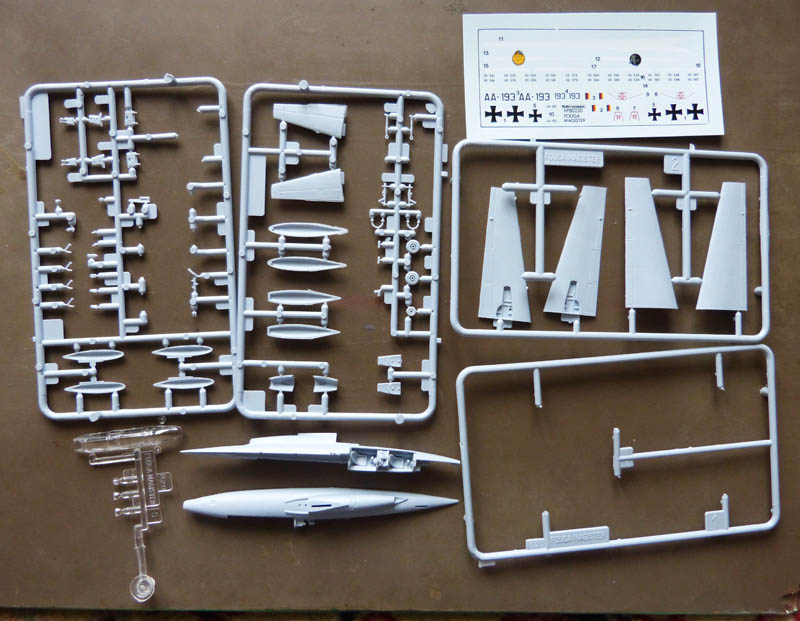

Les grappes qui n'ont pas changé, à part quelques barbes de moulage absentes dans les précédentes éditions : Le montage du cockpit est déjà commencé...


La notice remise en page mais en conservant les dessins des précédentes éditions avec un rendu d'impression trop noir et empâté :

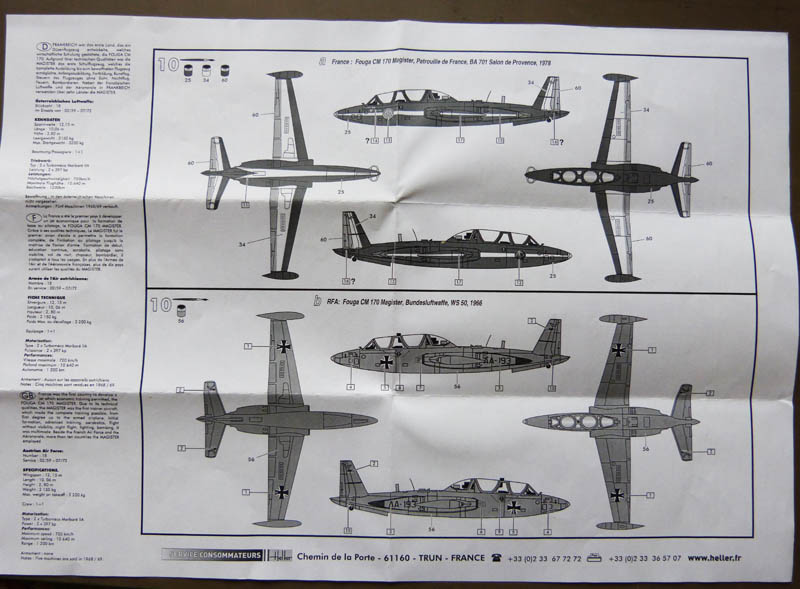

Et les 2 schémas de décorations proposés... sans changements, ce qui est un peu dommage avec la PAF bien connue et une livrée allemande bien tristounette...

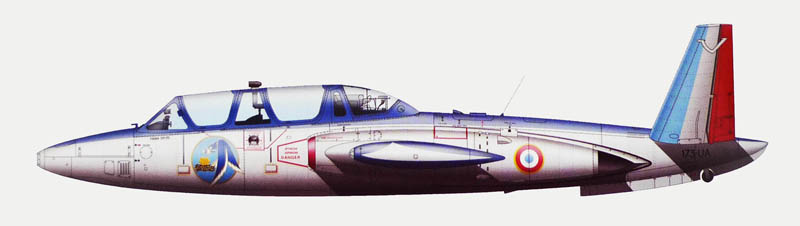

Voici quel sera mon choix de décoration ici pour un appareil de la PAF de 1964 (Revue Hors série Avions) :

va falloir  que j'en ai un en stock....depuis le temps que je le dis...
moi j'aime bien les nouvelles boites (pratique )

bon montage !

Bon, c'est parti pour le montage...

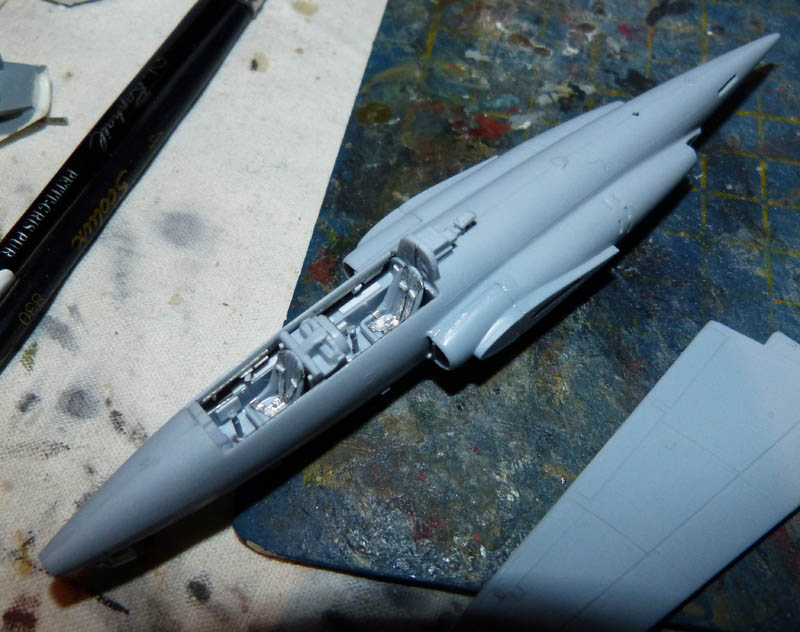

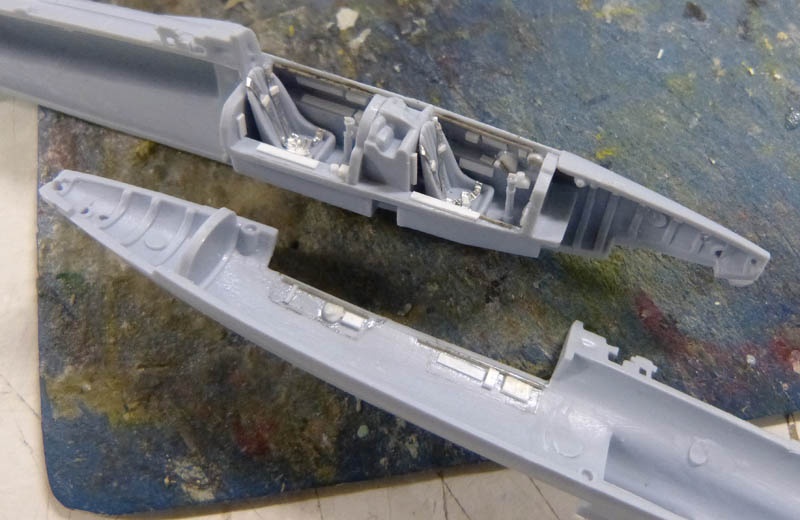

1/ Assemblage et détaillage en Scratch des postes d'équipage... Les photos ne manquent pas à ce sujet !
Les harnais sont ici en bandelettes aluminium adhésives.




2/ Il faut ensuite, avant de refermer les demi fuselages, affiner les sorties de tuyères avec une lime ronde "queue de rat" puis cloisonner un peu plus ces sorties avec l'ajout d'une bague interne en profilé rond Evergreen percé. Ne pas oublier d'emprisonner la jambe de la roulette du train avant en refermant le fuselage.
A noter que son puits interne est à peindre en sable clair (très semblable à la fameuse couleur "Chamois" des années 30 et 40...).

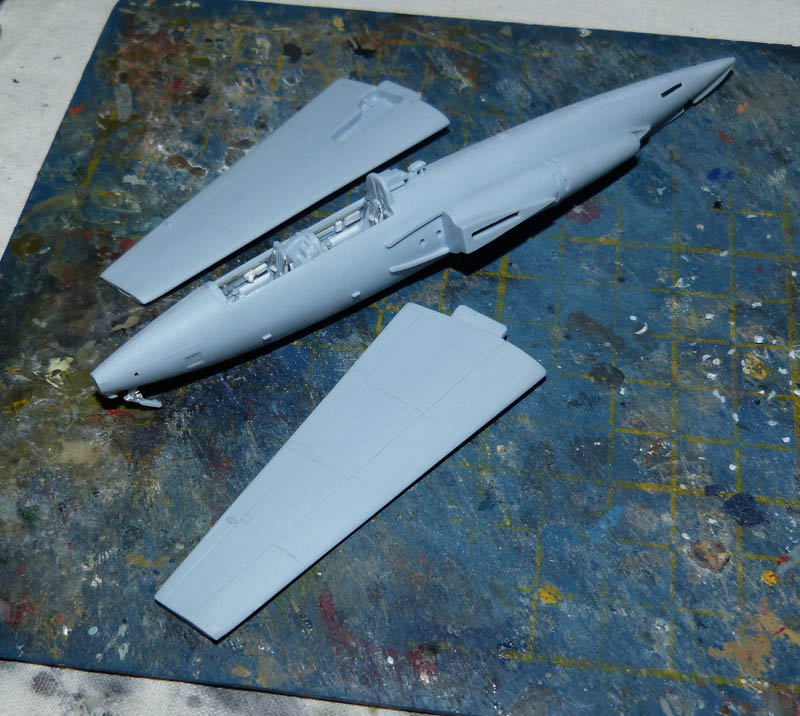

3/ Assemblage des ailes sans problème... J'ai préféré regraver en creux les lignes principales de structures.
Collage en place des entrées d'air de réacteurs... Joints à reprendre par simple réalignement avec le reste de la carlingue.
Pour la version "PAF" de 1963 étudiée ici, il faut utiliser les petits bidons d'extrémités de voilure... Heller fournit heureusement les 2 modèles.










4/ "Mise en croix" complète du modèle. Tous les joints sont renforcés à la Cyano puis soigneusement poncés.
Les axes obliques des empennages sont corrects.
Le nez du fuselage reçoit son carénage de phare transparent... la pièce doit être fixée, après un fond en aluminium, au Kristal Klear pour éviter tout blanchiment.
La pièce doit ensuite être arasée soigneusement dans l'alignement du nez.


5/ Pose des trains d'atterrissage fort bien représentés par Heller.
Attention toutefois à l'inclinaison des portes de trappes, à vérifier sur la documentation.

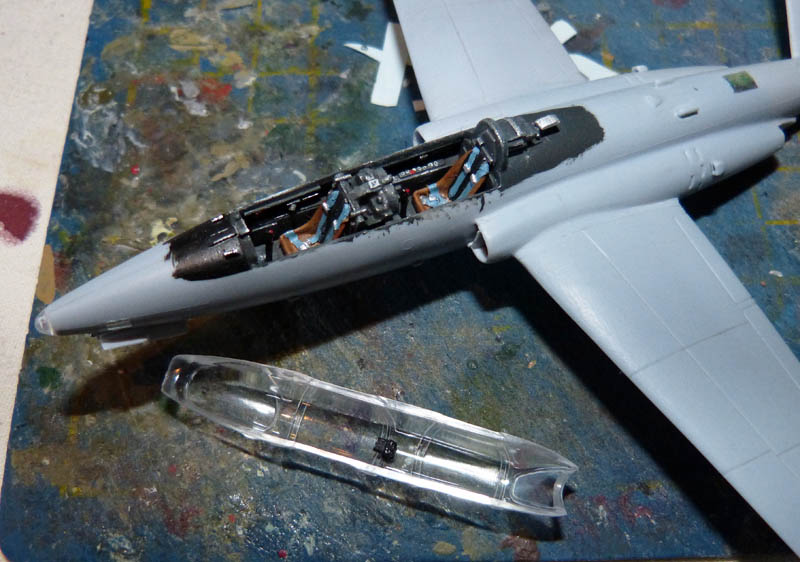

6/ Peinture complète du cockpit biplace... Le fond est en gris sombre Humbrol 67 (en noir dans la réalité) et qui reçoit ensuite un brossage à sec en gris moyen et en aluminium.
A noter que les siège sont en bois (typique sur le Magister...) avec un coussin matelassé en noir satiné. Les harnais sont en bleu clair.
Enfin, les cadrans des planches de bord sont minutieusement peints en blanc cassé avec un point au crayon au centre... Au 1/72, l'effet est garanti.





A suivre...

Très beau début de montage. Je prend souvent exemple de tes améliorations pour réalisée mes maquettes donc je te remercie de nous les faire partager .

Bonjour,

Joli.
Les trappes de train internes sont bien inclinées:


Jicéhem

Bravo

Je m’installe pour la suite

Marc

Ouh fatch !!

J'ai eu le bonheur d'en transporter,quand j'était chauffeur PL en conteneur, depuis la base de Cognac .
2 jrs sur place à attendre qu'ils les démonte.Du bonheur !

joli travail sur une base loin des dernieres sorties au 1/48 ! (Kinetic)

Petit Bn a écrit:Ouh fatch !!

J'ai eu le bonheur d'en transporter,quand j'était chauffeur PL en conteneur, depuis la base de Cognac .
2 jrs sur place à attendre qu'ils les démonte.Du bonheur !

J'ai eu le bonheur de voler dessus ... quel panard :drunken:

Au fait, il paraîtrait qu'Airfix aurait sorti un fouga avec un nouveau moule au 72 ? Quelqu'un est au courant ?

Bonsoir Fouga53,

En tout cas, pas pour 2015. Je suis abonné à leur "newsletter" et aucune nouvelle.

Jicéhem

Non, c'est l'ancien moule Airfix, pas de "new tool"...

C'est bien ce que je pensais , à Palavas il y avait un commerçant qui me soutenait que c'était un nouveau moule ... j'ai bien fait de ne pas lui faire confiance :evil:

Les commerçants ignorent souvent les contenus des boites... à plus fortes raisons s'ils ne sont pas maquettistes eux mêmes... il faut le savoir.

ton montage me servira de référence....

Kurogane a écrit:Les commerçants ignorent souvent les contenus des boites... à plus fortes raisons s'ils ne sont pas maquettistes eux mêmes... il faut le savoir.

C'est un maquettiste ...

Doc, technique, passion, résultat tout est là, rien à dire

Suite du montage...

1/ ... avec la préparation de la verrière et le périscope (?) à coller et à peindre en noir à l'intérieur...




2/ Débuts des travaux de peinture... Le modèle est d'abord "bombé" entièrement en aluminium mat Tamiya "Bare Metal Silver AS 12 après avoir masqué toute la verrière et le phare nasal au Maskol liquide Humbrol.

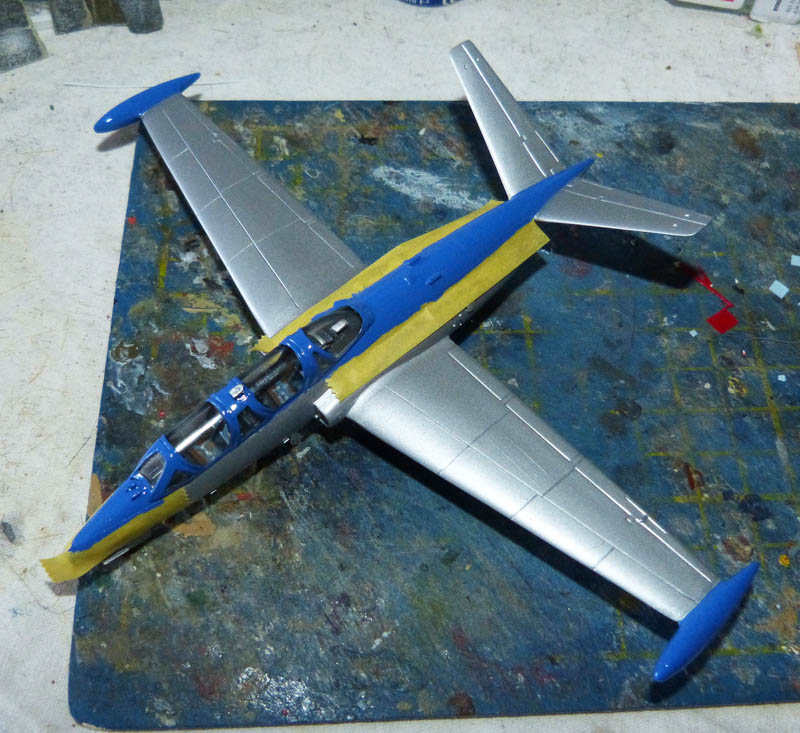

3/ Après séchage complet, et masquages au Scotch Tamiya des zones supérieures du fuselage, on applique ici au pinceau les parties en bleu brillant Humbrol 14 au pinceau... l'une des teintes brillantes faciles à peindre aux pinceaux et très couvrante dés la première couche.
Les réservoirs de voilure sont aussi en bleu.
Les montants de la verrière sont d'abord peints en gris sombre intérieur puis en bleu externe.





4/ On passe ensuite aux empennages arrière inclinés en blanc (H 147) pour les représenter tricolores par la suite...
Quelques "pétouilles" sont retouchées au pinceau fin sur le bleu après avoir retiré les caches...
Les entrées d'air sont "bordées" de rouge au pinceau et les empennages sont masqués en suivant les formes e fuite des zones bleues et rouges... Les 2 teintes utilisées là sont le rouge Humbrol 153 et le bleu moyen H 109.
Elles seront vernies en brillant au final...


5/ Enfin, à ce stade, les puits de trains sont passés en jus transparents en "Chamois"... en Humbrol 94.
Il ne reste que les pneus des roues à peindre et la gravure à terminer par des jus.


Suite très bientôt...

Bien bien bien !!!


Elle avance cette petite merveille !!!!

Bonne continuation

Marc

Ouah ,une belle maquette que tu nous fais là !!

Il suffit de demander d ouvrir ... Je le faisait suffisamment voir même pour ma culture ... Enfin plutôt ma curiosité ...
Joli montage

salut Kurogane je vois que tu es toujours un magicien bravo

Effectivement, toujours aussi beau

:shock: tout simplement ...beau
