FERGUSON petit gris 1/24e + petit dio en cours

+12
fredmaquette31
Sebastien Courbet
VMD-25
jpj1/35
R39
dakota59
paul-m
jarvice
Tiger60
Jacques
JEF37
lagaffe92
16 participants

Page 1 sur 4 1, 2, 3, 4  Suivant

Aller en bas

TERMINE FERGUSON petit gris 1/24e + petit dio en cours

Message par lagaffe92 Sam 18 Aoû 2018 - 15:29

bon, je me suis inscrit, je me suis présenté et j'ai pigé comment mettre des photos :D
Donc je vais pouvoir mettre ici mon montage de ptigris
En attendant mon colis, je me suis bidouillé une petite pige que je pourrais mettre sur mes photos afin de mieux appréhendé la taille
En attendant je parcours les divers fils sur le sujet super111
Au passage, dommage que certains ont orthographié FERGUSSON avec 2 S, pas facile à trouver Embarassed (n'est-ce pas Jacques ;) )
FERGUSON petit gris 1/24e + petit dio en cours Pige_f10


Dernière édition par lagaffe92 le Jeu 15 Nov 2018 - 15:08, édité 2 fois
lagaffe92
lagaffe92
Expert
Expert

Masculin
Messages : 5583
Date d'inscription : 18/08/2018
Age : 71
Localisation : F-hauts-de-seine

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par lagaffe92 Sam 18 Aoû 2018 - 16:30

Je viens de voir la raison pour laquelle je n'avais pas achetez ce kit à sa sortie : les phares Sleep
ou je les monte pas, ou bien je les creuse; à voir...

sur la doc que j'ai trouvé, il n'y a pas de phare :affraid:

FERGUSON petit gris 1/24e + petit dio en cours Tabac_10
lagaffe92
lagaffe92
Expert
Expert

Masculin
Messages : 5583
Date d'inscription : 18/08/2018
Age : 71
Localisation : F-hauts-de-seine

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par JEF37 Sam 18 Aoû 2018 - 18:44

Tu peux toujours remplacer les « jolies » décalques des phares par des pastilles autocollantes d’optique au bon diamètre après  avoir limé la face Av du phare pour la rendre plate..
FERGUSON petit gris 1/24e + petit dio en cours Ac405010
JEF37
JEF37
Expert
Expert

Masculin
Messages : 9187
Date d'inscription : 02/06/2015
Age : 58
Localisation : F-Fondettes ( 37 )

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par lagaffe92 Sam 18 Aoû 2018 - 20:28

ok merci ;)
 je viens d'aller voir ton fil, donc je note : collage de pastilles de phare Renaissance en 4.5 mm, c'est mieux que les ( affreux ) décalques...
lagaffe92
lagaffe92
Expert
Expert

Masculin
Messages : 5583
Date d'inscription : 18/08/2018
Age : 71
Localisation : F-hauts-de-seine

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par JEF37 Sam 18 Aoû 2018 - 23:00

tu peux aussi trouver un produit qui lui ressemble dans les magasins vendant des produits de loisirs créatifs ou scrapbooking, il y a des fois des planches pas trop chères avec des petites pastilles autocollantes.
JEF37
JEF37
Expert
Expert

Masculin
Messages : 9187
Date d'inscription : 02/06/2015
Age : 58
Localisation : F-Fondettes ( 37 )

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par Jacques Dim 19 Aoû 2018 - 16:26

Tu peux faire comme ça ...


Mise en place des décals ...

FERGUSON petit gris 1/24e + petit dio en cours Helle132





Une colle blanche qui sert à coller des parties transparentes mais pas que ...

FERGUSON petit gris 1/24e + petit dio en cours Helle134


J ai posé sur les phares une goutte de ma colle qui prends une forme bombée ... Et blanche ...
J ai posé une goutte sur les compteur du tableau de bord également ...

FERGUSON petit gris 1/24e + petit dio en cours Helle127


Une fois seche, j obtiens un bel optique bien transparent ...

FERGUSON petit gris 1/24e + petit dio en cours Helle131

Idem sur le phare arrière ...

FERGUSON petit gris 1/24e + petit dio en cours Helle133

Du clear couleur jaune de chez HUMBROL que j ai depuis le lancement de ce produit en FRANCE (années 90 ... )

FERGUSON petit gris 1/24e + petit dio en cours Helle164

Une goutte sur un phare et l optique devient jaune ...
En faisant plusieurs passages du clear on fonce à volonté ...

FERGUSON petit gris 1/24e + petit dio en cours Helle167

Les 2 optiques de devant sont faites ...
Du papier alu ... Un petit emporte pièces ...

FERGUSON petit gris 1/24e + petit dio en cours Helle168

Une petite rondelle alu qui se positionnera (flèche jaune) sur ce que j imagine être un rétro ...

FERGUSON petit gris 1/24e + petit dio en cours Helle166

Le rétro posé ...

FERGUSON petit gris 1/24e + petit dio en cours Helle165

_________________________________________________________
FERGUSON petit gris 1/24e + petit dio en cours Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 33602
Date d'inscription : 21/02/2015
Age : 62
Localisation : F-AIX LES BAINS

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par Tiger60 Dim 19 Aoû 2018 - 17:03

carton1

_________________________________________________________
Laurent VILLANUEVA

      FERGUSON petit gris 1/24e + petit dio en cours U1168118 FERGUSON petit gris 1/24e + petit dio en cours 200FERGUSON petit gris 1/24e + petit dio en cours 200  FERGUSON petit gris 1/24e + petit dio en cours Patch_13
Tiger60
Tiger60
Admin
Admin

Masculin
Messages : 29914
Date d'inscription : 19/02/2015
Age : 51
Localisation : F - Oise (60)

https://heller-forever.forumactif.com

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par lagaffe92 Lun 20 Aoû 2018 - 11:38

Merci pour vos réponses ;)
les phares jaunes j'adhère pas trop. En fait le verre est blanc et seul l'ampoule est jaune selon la législation de l'époque
Photo d'un phare actuellement dispo à la vente sur une boutique de pièces détachées

FERGUSON petit gris 1/24e + petit dio en cours Replac11
FERGUSON petit gris 1/24e + petit dio en cours Mf_te_10
et encore moins pour le phare arrière qui est un phare de travail et non un phare de "route"

Mais peut être me trompje Embarassed

De toute façon, je n'ai pas encore reçu mon kit  :(
Pour le moment "j'étudie" tous vos montages ;)

En cherchant de la doc, j'ai trouvé ça pour le support de phare arrière et le support de plaque
FERGUSON petit gris 1/24e + petit dio en cours Phare_10
FERGUSON petit gris 1/24e + petit dio en cours Number10
lagaffe92
lagaffe92
Expert
Expert

Masculin
Messages : 5583
Date d'inscription : 18/08/2018
Age : 71
Localisation : F-hauts-de-seine

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par lagaffe92 Mer 22 Aoû 2018 - 11:33

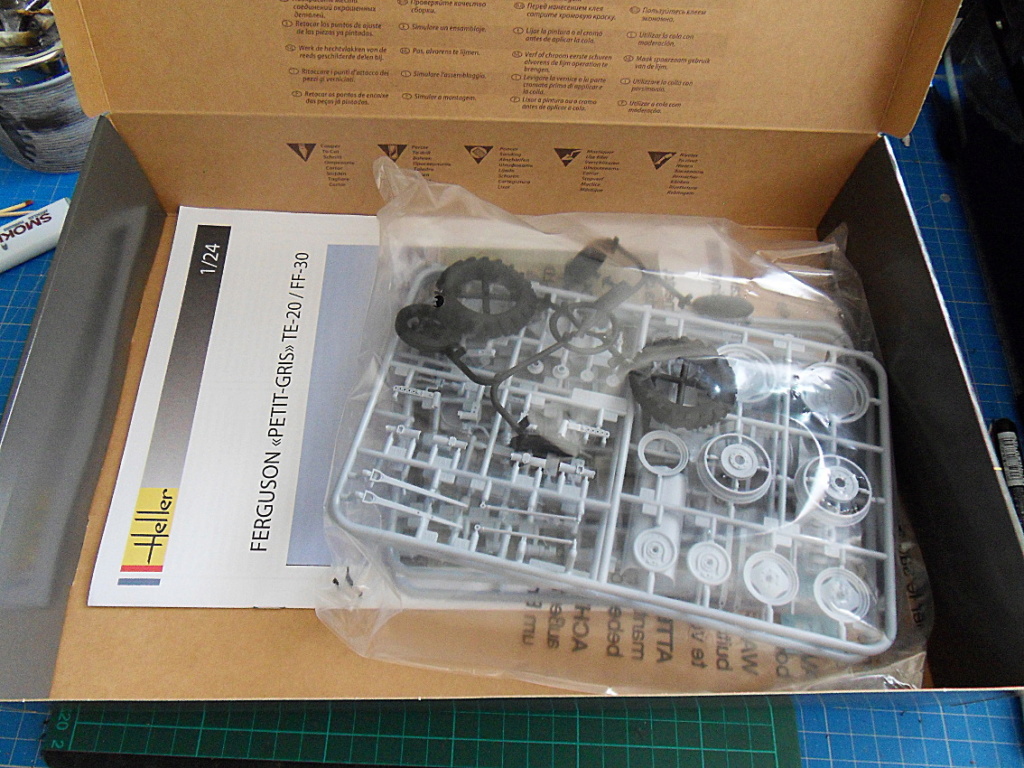

J'ai reçu mon kit ce matin cheers  après 1 jour de retard "grâce" à une livraison tenté  dans un 1er point relais hier... fermé pour cause de vacances Embarassed
Pas bien grave car un maquettiste se doit d'être patient (mais quand on attend un colis on n'est pas ou peu patient :D )
Bon, après ouverture de la boîte  et examen des grappes : c'est fin, bien moulé dans un beau plastique. Ça va être du bonheur à monter ce kit.
Dans un premier temps je vais dégraisser les grappes dans de l'eau + liquide vaisselle  et après yapuka...

Entre la commande et la livraison j'ai réalisé, mais un peu tard, que j'aurais dû prendre le kit de 2 petit gris avec le bouquin à un prix "alléchant". En plus ça m'aurait simplifié dans le choix de la couleur.  Mais bon, c'est fait :roll:
FERGUSON petit gris 1/24e + petit dio en cours Ouvert10
lagaffe92
lagaffe92
Expert
Expert

Masculin
Messages : 5583
Date d'inscription : 18/08/2018
Age : 71
Localisation : F-hauts-de-seine

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par lagaffe92 Mer 22 Aoû 2018 - 16:42

j'ai commencé le montage, et comme je l'espérai : que du bonheur. Peu de joint de moulage, montage des pièces au top.
Malgré cela, et malgré que j'avais bien tout lu les différents fils sur ce kit, j'ai 2 petites questions :

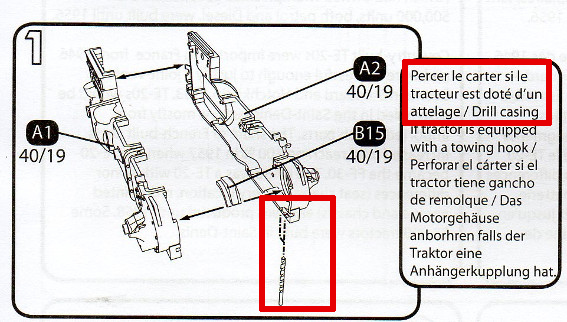

Faut-il percer ces trous ? quel diamètres et où exactement ?
FERGUSON petit gris 1/24e + petit dio en cours Etape_10

La pièce D7 doit-elle être collée, maintenant ou éventuellement ultérieurement ?
FERGUSON petit gris 1/24e + petit dio en cours Etape_11
Merci d'avance pour vos réponses ;)
En attendant, j'y retourne :D
lagaffe92
lagaffe92
Expert
Expert

Masculin
Messages : 5583
Date d'inscription : 18/08/2018
Age : 71
Localisation : F-hauts-de-seine

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par jarvice Mer 22 Aoû 2018 - 21:05

Si tu monte l'attelage perce a 0.5 . Pour la pièce D7 ; ne la colle pas ; elle reste légèrement mobile .
jarvice
jarvice
Expert
Expert

Masculin
Messages : 458
Date d'inscription : 10/05/2018
Localisation : proche de limoges

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par lagaffe92 Mer 22 Aoû 2018 - 21:39

ok, merci à toi pour les infos ;)
Tiens je viens de voir : pourquoi 2 batteries fournies ? une en 6 V, une en 12 V ? :D

Sinon je continue en essayant d'appliquer les modifs et améliorations des différents intervenants sur ce petit gris : axe charnière pour le capot, petite plaque en CP derrière le tableau de bord, suppression des excroissance dans le capot, etc
aime forum1

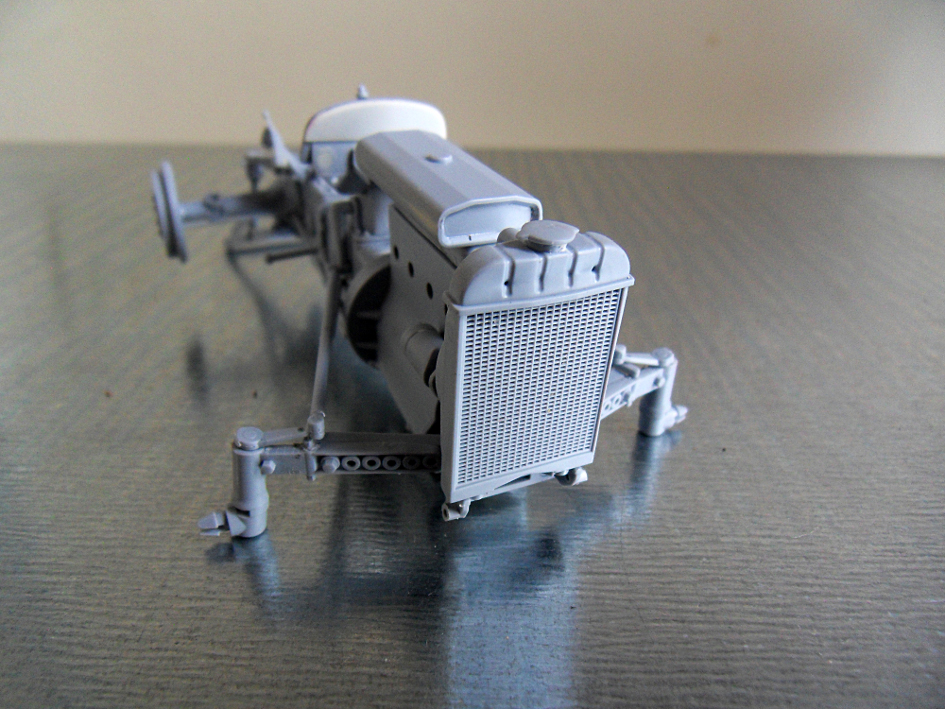

Normalement demain je me penche sur le train avant  Embarassed :D
FERGUSON petit gris 1/24e + petit dio en cours Img29510
lagaffe92
lagaffe92
Expert
Expert

Masculin
Messages : 5583
Date d'inscription : 18/08/2018
Age : 71
Localisation : F-hauts-de-seine

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par Jacques Jeu 23 Aoû 2018 - 7:17

Pour le train avant, il y a un petit soucis ... Si tu suis le visuel du plan tu vas te retrouver avec un montage tordu ... Donc soit tu laisse en l état avec des bras un peu long soit tu adapte la pièce en la raccourcissant ...


Le reste des pièces finis et en attente de collage ...
Je m aperçois ici que j ai oublié de photographier la 1ère grosse erreur de la maquette à savoir la partie qui maintient les roues avants ...
Si on respecte le montage HELLER les écrous des 2 pièces rapportées ne coincident pas du tout. Si on les fait coïncider la pièce ne se met pas sur le tracteur ...
Un visuel d après le plan ...
Les flèches rouges indiquent les correspondances des boulons. Si on respectent le montage, la pièce une fois collée dépasse sur le radiateur, flèches vertes ... Donc impossible à mettre !

FERGUSON petit gris 1/24e + petit dio en cours Helle158


La solution que j ai trouvée c est faite en 2 étapes
- 1ère étape, flèche rouge en haut, biseauté le bout de la pièce pour que celle ci s intègre sur le support de la fusée. un peu de mastique et le tout est invisible.
- 2ème étape, flèche rouge en bas réduire le bras coté radiateur permettant à la pièce de se positionner. Il faut lui donner son aspect d origine qui est un peu pincé sur le tiers final.
En faisant ainsi les boulons correspondent et l ensemble garde son visuel d origine.
Pour faire l assemblage j ai du couper l axe qui maintenait le bras articulé sur le bloc moteur ... Et ressortir la pièce ...


FERGUSON petit gris 1/24e + petit dio en cours Helle159


On voit en bas tout le bras de support du train avant refait ...
Il est réduit dans sa longueur intérieur ...

Une partie de mon montage ...

FERGUSON petit gris 1/24e + petit dio en cours Heller91


Bonne suite ...

_________________________________________________________
FERGUSON petit gris 1/24e + petit dio en cours Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 33602
Date d'inscription : 21/02/2015
Age : 62
Localisation : F-AIX LES BAINS

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par lagaffe92 Jeu 23 Aoû 2018 - 9:39

merci Jacques
j'ai bien tout lu ton montage et j'avais même déjà imprimé les 2 pages avec les rectifs avant même d'avoir reçu mon kit :D
lagaffe92
lagaffe92
Expert
Expert

Masculin
Messages : 5583
Date d'inscription : 18/08/2018
Age : 71
Localisation : F-hauts-de-seine

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par lagaffe92 Jeu 23 Aoû 2018 - 12:01

jarvice a écrit:Si tu monte l'attelage perce a 0.5 . Pour la pièce D7 ; ne la colle pas ; elle reste légèrement mobile .
J'ai trouvé ma réponse à l'étape 25 pour l'attelage. Ça m'apprendra à lire les notices 8)FERGUSON petit gris 1/24e + petit dio en cours Etape_12
Encore merci pour ta réponse car le diamètre n'est pas précisé
lagaffe92
lagaffe92
Expert
Expert

Masculin
Messages : 5583
Date d'inscription : 18/08/2018
Age : 71
Localisation : F-hauts-de-seine

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par Tiger60 Jeu 23 Aoû 2018 - 16:24

demande a Roger = syshark il connait bien la bête et les difficultés....

_________________________________________________________
Laurent VILLANUEVA

      FERGUSON petit gris 1/24e + petit dio en cours U1168118 FERGUSON petit gris 1/24e + petit dio en cours 200FERGUSON petit gris 1/24e + petit dio en cours 200  FERGUSON petit gris 1/24e + petit dio en cours Patch_13
Tiger60
Tiger60
Admin
Admin

Masculin
Messages : 29914
Date d'inscription : 19/02/2015
Age : 51
Localisation : F - Oise (60)

https://heller-forever.forumactif.com

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par lagaffe92 Jeu 23 Aoû 2018 - 17:54

J'ai monté pas mal de petite pièces aujourd'hui sourire , mais avant d'attaquer le train Embarassed , j'ai fait une pause peinture. Du gris avec une teinte pifométrique : un fond de pot Gunze H335 que j'ai éclairci. Il n'y en a plus, donc le bloc châssis/moteur sera rouge :D
FERGUSON petit gris 1/24e + petit dio en cours Paint_10
Petite astuce : Quand je fais des mélanges, j'ai acheté des petits pots en verre chez AliExpress afin de garder les "restes" en cas de retouche éventuelles. 5 € pour 10 pots de 10 ml, ça vaut pas le coup de se priver (il existe différentes contenances)
FERGUSON petit gris 1/24e + petit dio en cours Pots11
lagaffe92
lagaffe92
Expert
Expert

Masculin
Messages : 5583
Date d'inscription : 18/08/2018
Age : 71
Localisation : F-hauts-de-seine

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par lagaffe92 Ven 24 Aoû 2018 - 18:45

j'ai monté mon train avant :bounce:
et cela sans trop de souffrance. En fait apparemment juste des pièces (droite/gauche) inversées sur la notice... donc pas de charcutage à faire cheers
 FERGUSON petit gris 1/24e + petit dio en cours Avant10

J'ai aussi boucher le trou qui sert à la fixation du pot version horizontal
FERGUSON petit gris 1/24e + petit dio en cours Trou_p10

Ça sent la peinture sous peu :D

Au passage merci aux contributeurs qui ont posté leur montage avec de nombreuses photos car la notice est un peu "floue" pour certains collages (je parle pour moi Embarassed )

Edit : et hop, un petit coup de rouge...
FERGUSON petit gris 1/24e + petit dio en cours Rouge_10
lagaffe92
lagaffe92
Expert
Expert

Masculin
Messages : 5583
Date d'inscription : 18/08/2018
Age : 71
Localisation : F-hauts-de-seine

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par lagaffe92 Dim 26 Aoû 2018 - 18:06

Après la peinture, la patine (en cours)
FERGUSON petit gris 1/24e + petit dio en cours Dim_2610
lagaffe92
lagaffe92
Expert
Expert

Masculin
Messages : 5583
Date d'inscription : 18/08/2018
Age : 71
Localisation : F-hauts-de-seine

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par jarvice Dim 26 Aoû 2018 - 19:12

jolie . tu cartonnes
jarvice
jarvice
Expert
Expert

Masculin
Messages : 458
Date d'inscription : 10/05/2018
Localisation : proche de limoges

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par JEF37 Dim 26 Aoû 2018 - 19:52

Chouette debut de montage
JEF37
JEF37
Expert
Expert

Masculin
Messages : 9187
Date d'inscription : 02/06/2015
Age : 58
Localisation : F-Fondettes ( 37 )

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par lagaffe92 Dim 26 Aoû 2018 - 21:00

Merci à vous, ça encourage pour la suite. Parce que y a encore du taf :roll:

Montage du pot  : j'ai coupé un bout du coude pour que ça passe au dessus de la tringle de direction, remis un morceau d'étiré pour renforcer le collage comme à l'origine et collé en place
Ensuite il faut bien collé le pot verticalement dans les 2 axes tout en vérifiant avec le capot car ça passe short
FERGUSON petit gris 1/24e + petit dio en cours Mise_e10

PS : petite parenthèse pour le rouge, j'ai utilisé du rouge mat (acrylique) qui est une référence "rouge autorail SNCF" destiné au train électrique (ce que j'avais en stock :roll:), avec ensuite un passage de SolPlus (remplaçant du Klir) afin d'avoir un effet semi-brillant qui correspond mieux aux peinture de l'époque. Bien sûr c'est un avis perso... que je partage avec moi-même :D
lagaffe92
lagaffe92
Expert
Expert

Masculin
Messages : 5583
Date d'inscription : 18/08/2018
Age : 71
Localisation : F-hauts-de-seine

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par lagaffe92 Lun 27 Aoû 2018 - 15:31

Je continue doucement en "attaquant" la patine avec les pièces grises
Pour commencer, le capot
FERGUSON petit gris 1/24e + petit dio en cours Capot_10

Je ne voudrais pas en faire trop au niveau patine, pas en faire une épave mais juste un état "d'usage"
lagaffe92
lagaffe92
Expert
Expert

Masculin
Messages : 5583
Date d'inscription : 18/08/2018
Age : 71
Localisation : F-hauts-de-seine

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par lagaffe92 Lun 27 Aoû 2018 - 18:26

J'ai monté mes roues avant pour voir = tip top
et cela sans coupé, limé, poncé, etc. Et comme dit précédemment : pas de charcutage à faire
donc je ne comprend pas le blem de certains avec ce train avant Embarassed
Juste des inversions de pièces à faire par rapport au plan.
et je confirme ne pas être plus balaize que certains sur ce forum sûrement plus balaize que moi respt
Pour preuve le pion sur le pneu de gauche sur la photo Embarassed
FERGUSON petit gris 1/24e + petit dio en cours Avant11

Pour la calandre j'avais dans mon brol du wash Vallejo black. Une fois bien sec j'ai refait un brush de gris sur les reliefs car le lavis, même essuyé, avait laissé des traces...


Dernière édition par lagaffe92 le Lun 27 Aoû 2018 - 18:41, édité 1 fois
lagaffe92
lagaffe92
Expert
Expert

Masculin
Messages : 5583
Date d'inscription : 18/08/2018
Age : 71
Localisation : F-hauts-de-seine

Revenir en haut Aller en bas

TERMINE Re: FERGUSON petit gris 1/24e + petit dio en cours

Message par paul-m Lun 27 Aoû 2018 - 18:39

Tres joli tout ça. demon6
paul-m
paul-m
Expert
Expert

Masculin
Messages : 5091
Date d'inscription : 29/12/2016
Age : 54
Localisation : F-vendée

Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
