YAKOVLEV YAK 3 Réf 80250 Empty YAKOVLEV YAK 3 Réf 80250

Message par Soldier of fortune Ven 22 Mai 2020 - 16:56

Apparu après les Yak 7 et 9, c'est un avion à l'aérodynamique revue et au poids diminué.



La maquette

La boite, au box art gâché par une inscription au feutre :

YAKOVLEV YAK 3 Réf 80250 114

La notice :

YAKOVLEV YAK 3 Réf 80250 214YAKOVLEV YAK 3 Réf 80250 313

Elle serait incomplète sans les profils couleurs sur le bord du couvercle :

YAKOVLEV YAK 3 Réf 80250 413

A noter que, tant pour le superbe box art que pour ces profils, les couleurs sont fausses : les avions étaient camouflés de deux tons de gris avec un bleu ciel dessous.
Le "12 blanc" n'est pas un inconnu, JCéhem nous a montré le sien sur ce forum... ;)

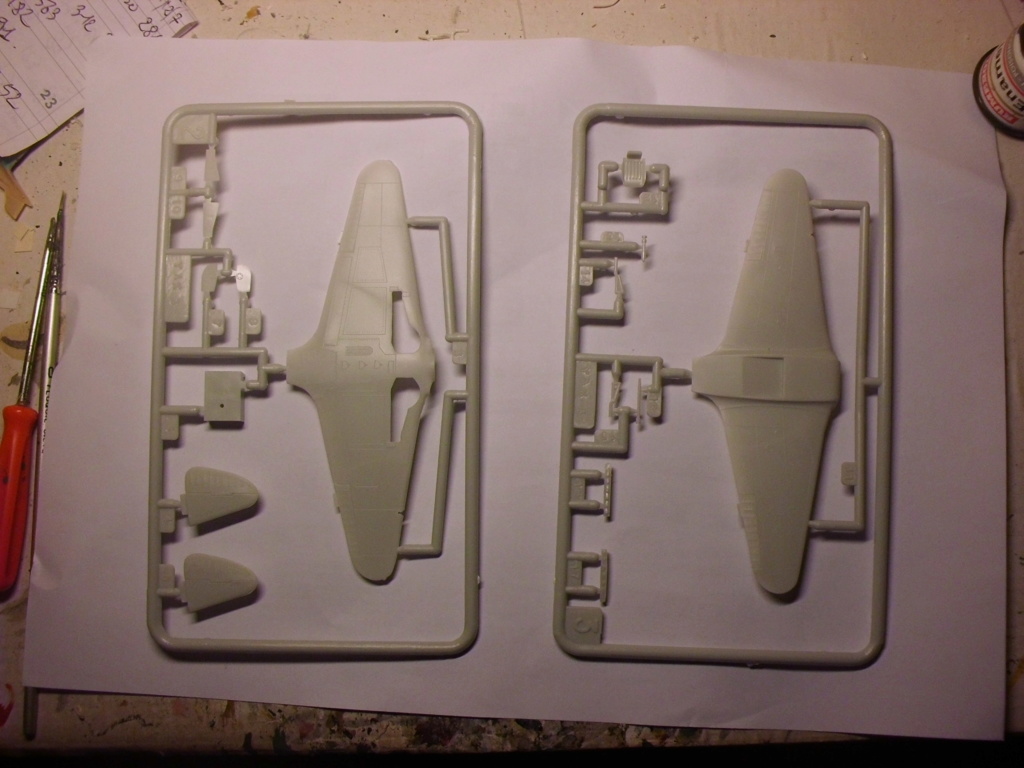

Décals, verrière et grappes.

YAKOVLEV YAK 3 Réf 80250 514YAKOVLEV YAK 3 Réf 80250 614
YAKOVLEV YAK 3 Réf 80250 714

J'ai toujours la planche Carpéna et je me demande si je ne vais pas la faire.

YAKOVLEV YAK 3 Réf 80250 814

Et puis pour bien donner une idée de l'avion, ce modèle à plus grande échelle que la mienne, non peint; Une très belle réalisation qui montre comment était fabriqué cet appareil :

YAKOVLEV YAK 3 Réf 80250 915

Le prochain post donnera le début du montage.
Soldier of fortune
Soldier of fortune
Expert
Expert

Masculin
Messages : 2505
Date d'inscription : 20/02/2015
Localisation : F-Avignon

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par Tiger60 Ven 22 Mai 2020 - 17:15

bon montage

_________________________________________________________
Laurent VILLANUEVA

      YAKOVLEV YAK 3 Réf 80250 U1168118 YAKOVLEV YAK 3 Réf 80250 200YAKOVLEV YAK 3 Réf 80250 200  YAKOVLEV YAK 3 Réf 80250 Patch_13
Tiger60
Tiger60
Admin
Admin

Masculin
Messages : 29634
Date d'inscription : 19/02/2015
Age : 50
Localisation : F - Oise (60)

https://heller-forever.forumactif.com

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par toubib Ven 22 Mai 2020 - 17:25

beau chantier en perspective , bravo Soldier
Jmichel  :pirat: :pirat: :pirat:

_________________________________________________________
YAKOVLEV YAK 3 Réf 80250 Cid_2510
toubib
toubib
Modérateur
Modérateur

Masculin
Messages : 11295
Date d'inscription : 06/09/2018
Age : 62
Localisation : F- TARN

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par pifoux Ven 22 Mai 2020 - 22:06

Joli petit kit, jolie boite
pifoux
pifoux
Historien du Forum
Historien du Forum

Masculin
Messages : 4057
Date d'inscription : 20/02/2015
Age : 74
Localisation : montpellier

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par VMD-25 Sam 23 Mai 2020 - 11:08

tegenial111

_________________________________________________________
YAKOVLEV YAK 3 Réf 80250 200  YAKOVLEV YAK 3 Réf 80250 Cid_3811     YAKOVLEV YAK 3 Réf 80250 200 YAKOVLEV YAK 3 Réf 80250 U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16708
Date d'inscription : 19/02/2015
Age : 53
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par Soldier of fortune Sam 23 Mai 2020 - 15:52

pifoux a écrit:Joli petit kit, jolie boite

Pour la première affirmation, plus que tu ne peux le croire. Pour la deuxième, j'aime bien le box art.

Quand j'ai commencé le montage, il m'est apparu une évidence : la gravure est très belle, en relief, mais d'une finesse vraiment agréable. J'ai donc décidé de la garder telle que, et de faire attention aux ponçages pour ne pas la détruire.
Et j'ai découvert aussi que c'est vraiment une maquette assez extraordianire, aux ajustements précis. A tel point que ça se monte très vite.

Le cockpit et les deux demi-fuselages. J'ai aussi percé les goulottes des mitrailleuses de 12,7 :

YAKOVLEV YAK 3 Réf 80250 916

Après préparation des ailes, dont réalisation d'un plancher au dessus des logements de train d'atterrissage, l'avion est déjà en croix...

YAKOVLEV YAK 3 Réf 80250 1014

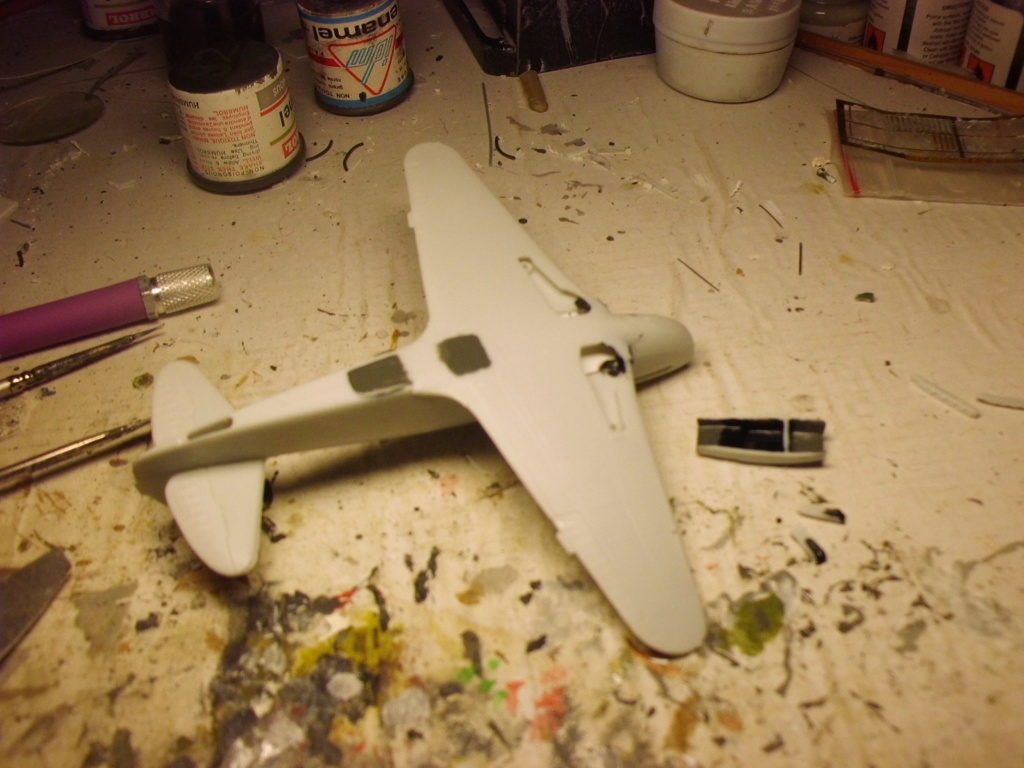

Dans la foulée, préparation du radiateur ventral et collage des stabilos.

YAKOVLEV YAK 3 Réf 80250 1112

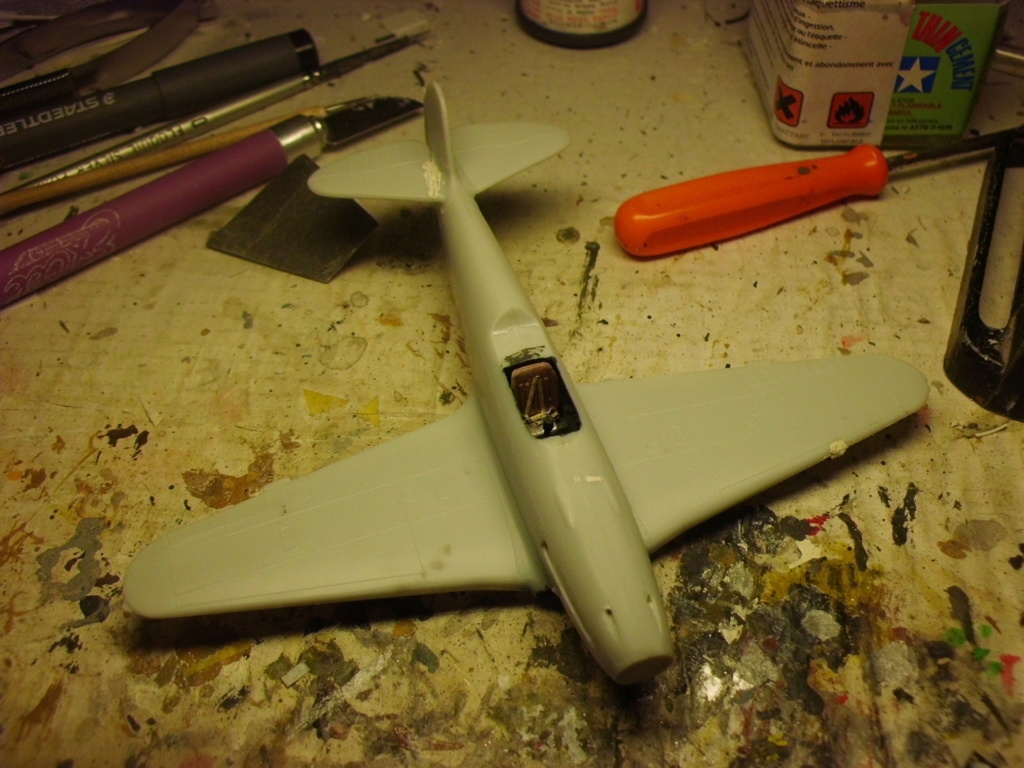

Un peu de masticage, sur un joint de stabilo, une retassure sur le capot, l'emplacement du pitot bouché, rien de bien important. Ça va à une vitesse ce truc... :shock:

YAKOVLEV YAK 3 Réf 80250 1212
Soldier of fortune
Soldier of fortune
Expert
Expert

Masculin
Messages : 2505
Date d'inscription : 20/02/2015
Localisation : F-Avignon

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par toubib Sam 23 Mai 2020 - 15:56

ce chantier avance vite , bravo !
Jmichel  :pirat: :pirat: :pirat:

_________________________________________________________
YAKOVLEV YAK 3 Réf 80250 Cid_2510
toubib
toubib
Modérateur
Modérateur

Masculin
Messages : 11295
Date d'inscription : 06/09/2018
Age : 62
Localisation : F- TARN

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par Soldier of fortune Dim 24 Mai 2020 - 7:23

Petit tutoriel "cloisonnement de baie de train d’atterrissage"

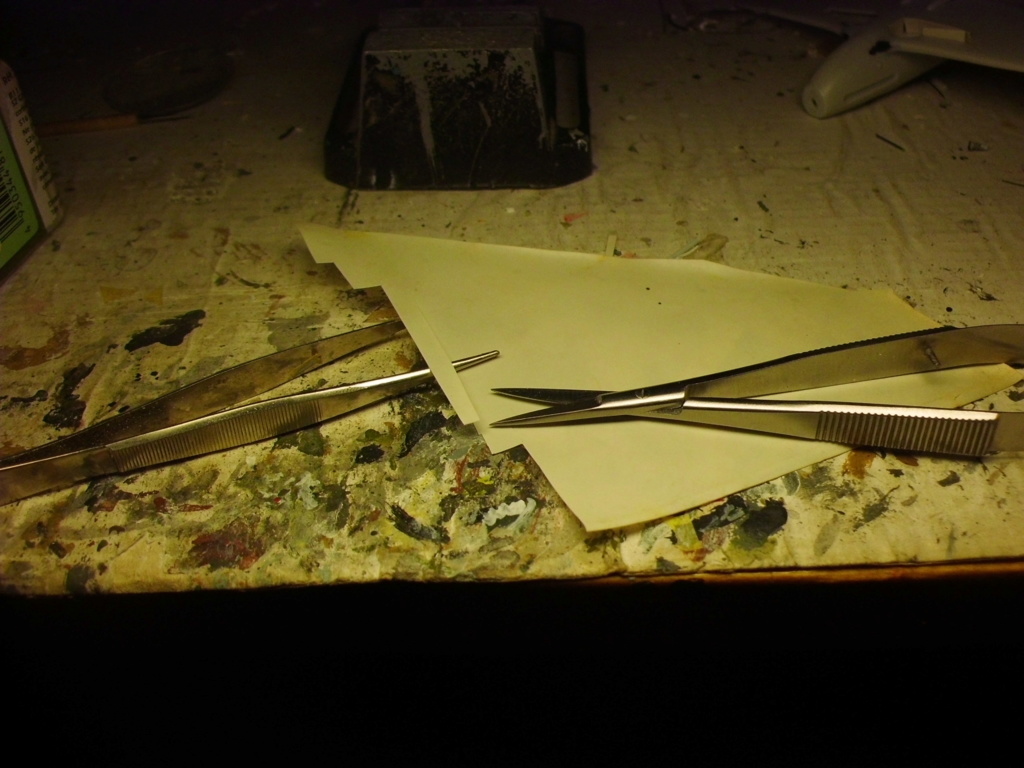

Pour cela, j'utilise de la carte plastique très fine, celle issue des chutes de voiles thermoformées des bateaux Heller. Je la découpe en bandelettes un peu plus larges que les logements à combler :

YAKOVLEV YAK 3 Réf 80250 1312


Je découpe une longueur approximative de la bande et la glissse dans le logement, sans m'occuper de ce qu'elle plaque contre le bord :


YAKOVLEV YAK 3 Réf 80250 1413


Je donne un coup de pinceau de colle Tamiya extra fluide pas trop chargé en liquide ; la carte très fine ne supporte pas l'excès et fondrait en cas de surplus :


YAKOVLEV YAK 3 Réf 80250 1514


L'avantage de la méthode, c'est que :
1- On ne s'occupe pas de découpes compliquées avec le fond de l'aile au relief variable. La bande s'adapte aux creux et bosses.
2- le fait que la carte est fine lui permet, quand elle est plaquée sur le bord du puits de train, de s'y fixer sans se décoller.

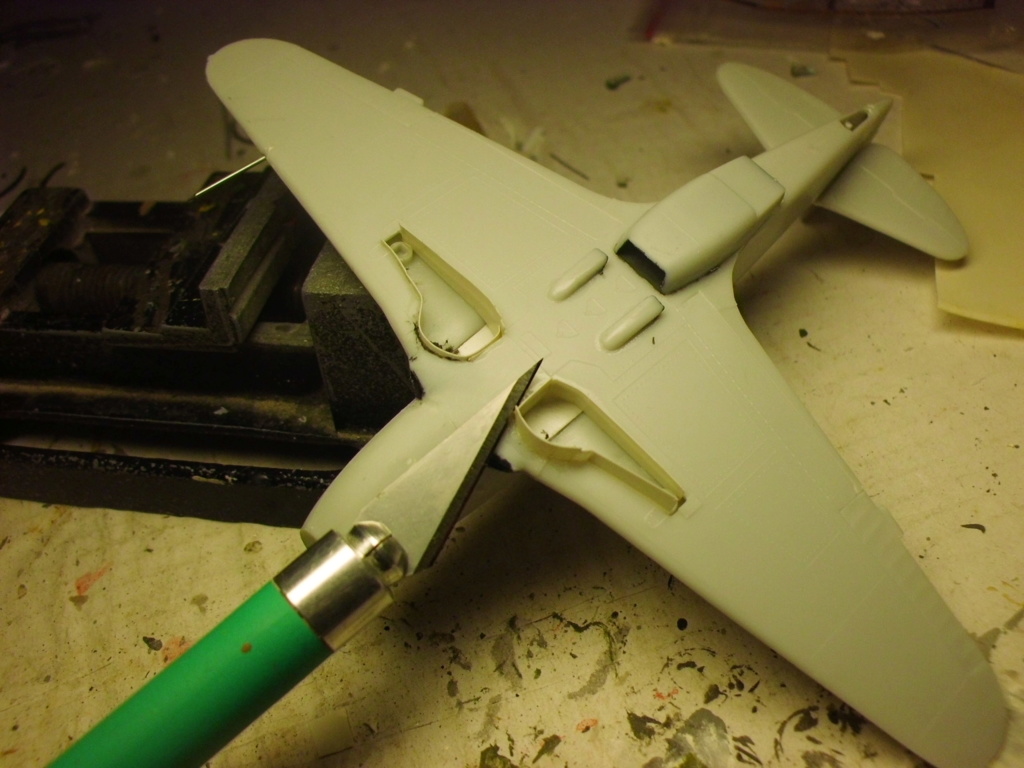

Enfin, quand c'est sec (il faut attendre que ce soit bien sec), on arase délicatement ce qui dépasse avec une lame de rasoir ou un x-acto, de préférence une lame neuve.


YAKOVLEV YAK 3 Réf 80250 1613
Soldier of fortune
Soldier of fortune
Expert
Expert

Masculin
Messages : 2505
Date d'inscription : 20/02/2015
Localisation : F-Avignon

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par kikou Dim 24 Mai 2020 - 7:41

éxélente idée ce réemplois,et bon boulot, demon6
kikou
kikou
Expert
Expert

Masculin
Messages : 10425
Date d'inscription : 31/08/2016
Age : 58
Localisation : F-région parisienne

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par toubib Dim 24 Mai 2020 - 8:33

très joli tuto Soldier, du coup , j'ai gardé mon stock de découpes de voiles thermoformées
il faudra que tu nous causes un jour de l'origine de tes chutes de voiles ......
Bon courage p)our la suite de ce beau montage
Jmichel  :pirat: :pirat: :pirat:

_________________________________________________________
YAKOVLEV YAK 3 Réf 80250 Cid_2510
toubib
toubib
Modérateur
Modérateur

Masculin
Messages : 11295
Date d'inscription : 06/09/2018
Age : 62
Localisation : F- TARN

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par Jacques Dim 24 Mai 2020 - 16:58

Bon démarrage pour ce bel avions bien fin ...  :D

_________________________________________________________
YAKOVLEV YAK 3 Réf 80250 Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 32741
Date d'inscription : 21/02/2015
Age : 62
Localisation : F-AIX LES BAINS

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par pifoux Dim 24 Mai 2020 - 20:18

montage didactique intéressant
pifoux
pifoux
Historien du Forum
Historien du Forum

Masculin
Messages : 4057
Date d'inscription : 20/02/2015
Age : 74
Localisation : montpellier

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par Soldier of fortune Dim 24 Mai 2020 - 21:15

Petite avancée de la journée.

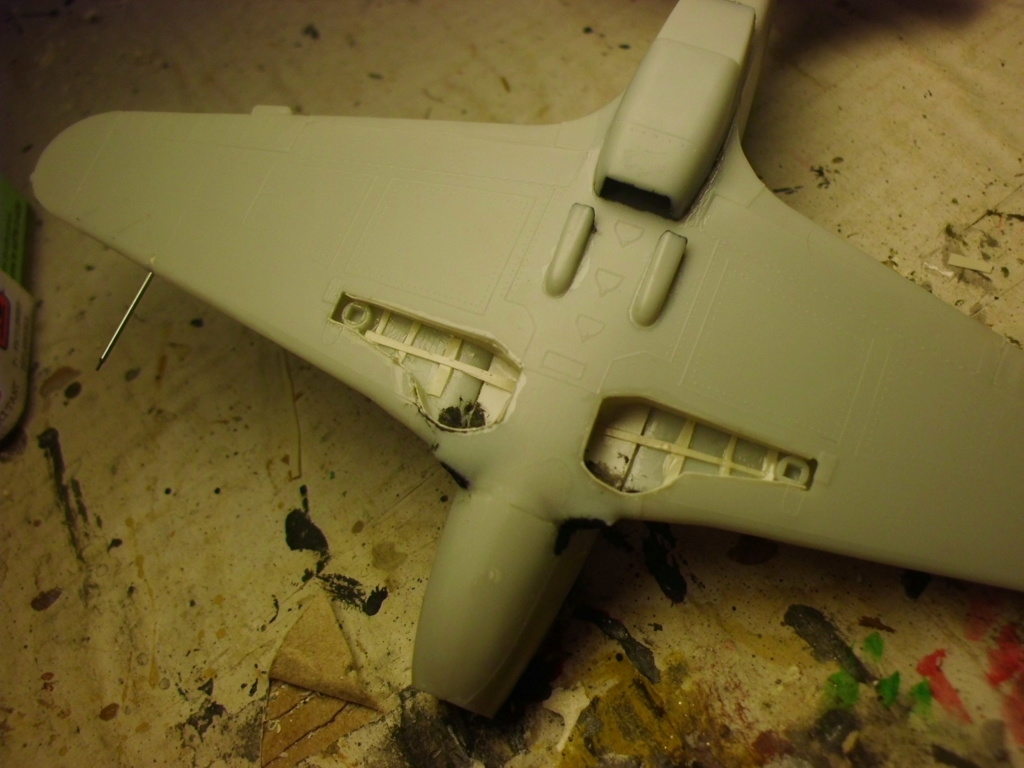

Le train est légèrement détaillé par une armature en bandelettes de plasticarte :

YAKOVLEV YAK 3 Réf 80250 1712


La verrière collée, après aménagement de la plage arrière avec une radio et le fil d'antenne. Puis l'avion est préparé pour la peinture, masquage, polissage. Il en reste à faire :

YAKOVLEV YAK 3 Réf 80250 1812



L'origine de ma carte de voile fine ?

Un gâchis.
Mon parrain m'a offert quand j'avais 12 ans le Pamir, la grosse boite.
Je l'ai monté comme un gosse de cet âge, et pas particulièrement éveillé, pouvait le faire, sans aide.
Mon père a raté là une belle occasion de faire quelque chose de constructif avec moi, quand j'y repense maintenant. Et donc, parmi les reliefs de ce modèle, les planches de voiles thermoformes que j'utilise toujours, 46 ans après. ;)
Soldier of fortune
Soldier of fortune
Expert
Expert

Masculin
Messages : 2505
Date d'inscription : 20/02/2015
Localisation : F-Avignon

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par toubib Dim 24 Mai 2020 - 22:05

triste anecdote , le coup du Pamir
on en a tous une comme cela en réserve , je suppose ...
bonne continuation Soldier , j'ai hâte de voir la peinture
Jmichel  :pirat: :pirat: :pirat:

_________________________________________________________
YAKOVLEV YAK 3 Réf 80250 Cid_2510
toubib
toubib
Modérateur
Modérateur

Masculin
Messages : 11295
Date d'inscription : 06/09/2018
Age : 62
Localisation : F- TARN

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par VMD-25 Dim 24 Mai 2020 - 23:54

bravo112 bravo112 bravo112

_________________________________________________________
YAKOVLEV YAK 3 Réf 80250 200  YAKOVLEV YAK 3 Réf 80250 Cid_3811     YAKOVLEV YAK 3 Réf 80250 200 YAKOVLEV YAK 3 Réf 80250 U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16708
Date d'inscription : 19/02/2015
Age : 53
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par Soldier of fortune Lun 25 Mai 2020 - 20:40

La suite.

après moult recherches et quelques essais, j'ai choisi les peintures Humbrol : 126, 106 & 65 pour le camouflage.
Le 106 est souvent cité, mais pour le gris clair, c'est très variable. Ezdanitof donne le 27 sur la notice Carpéna, ce qui est pus que clair. D'autres citent des trucs quasi plus foncés que le 106, et pour finir dans un HS Wingmasters sur les forces aériennes françaises 1940-1945, ils réussissent à ne donner AUCUNE référence de teinte dans tout l'article.
Voilà donc le premier gris au milieu des petites pièces. Et j'ai eu plaisir et même fierté à peindre la casserole d'hélice en bleu-blanc-rouge tant c'est le symbole du Normandie-Niémen.

YAKOVLEV YAK 3 Réf 80250 1913
Soldier of fortune
Soldier of fortune
Expert
Expert

Masculin
Messages : 2505
Date d'inscription : 20/02/2015
Localisation : F-Avignon

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par toubib Lun 25 Mai 2020 - 20:49

Jolie peinture, et , superbe casserole, bravo Soldier !
Jmichel  :pirat: :pirat: :pirat:

_________________________________________________________
YAKOVLEV YAK 3 Réf 80250 Cid_2510
toubib
toubib
Modérateur
Modérateur

Masculin
Messages : 11295
Date d'inscription : 06/09/2018
Age : 62
Localisation : F- TARN

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par VMD-25 Lun 25 Mai 2020 - 23:20

tiptop

_________________________________________________________
YAKOVLEV YAK 3 Réf 80250 200  YAKOVLEV YAK 3 Réf 80250 Cid_3811     YAKOVLEV YAK 3 Réf 80250 200 YAKOVLEV YAK 3 Réf 80250 U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16708
Date d'inscription : 19/02/2015
Age : 53
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par pifoux Mar 26 Mai 2020 - 13:39

tiptop
pifoux
pifoux
Historien du Forum
Historien du Forum

Masculin
Messages : 4057
Date d'inscription : 20/02/2015
Age : 74
Localisation : montpellier

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par Soldier of fortune Mar 26 Mai 2020 - 19:39

Ha ben si j'avais eu ces notes-là pendant mes études, ç'aurait été moins lamentable... Embarassed

Petite avancée, le gris foncé.

YAKOVLEV YAK 3 Réf 80250 2012

Qu'est ce qu'il est joli cet avion, il a vraiment une ligne superbe.
Soldier of fortune
Soldier of fortune
Expert
Expert

Masculin
Messages : 2505
Date d'inscription : 20/02/2015
Localisation : F-Avignon

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par VMD-25 Mar 26 Mai 2020 - 22:25

plus1 clap1

_________________________________________________________
YAKOVLEV YAK 3 Réf 80250 200  YAKOVLEV YAK 3 Réf 80250 Cid_3811     YAKOVLEV YAK 3 Réf 80250 200 YAKOVLEV YAK 3 Réf 80250 U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16708
Date d'inscription : 19/02/2015
Age : 53
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par Soldier of fortune Jeu 28 Mai 2020 - 6:24

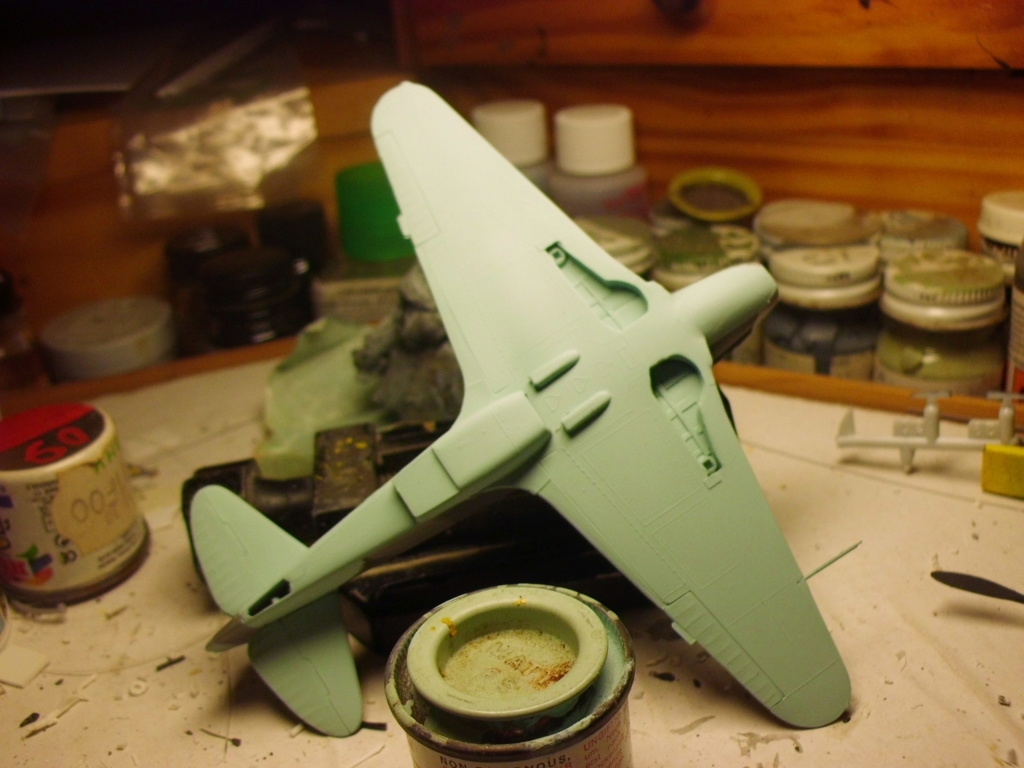

J'ai fini la visio conférence à 21h00, donc pas eu le temps de faire grand-chose. Ce n'est pas plus mal, comme ça ça sèche. Toute petite avancée, le bleu clair du dessous.

YAKOVLEV YAK 3 Réf 80250 2112

Le plus ennuyeux, c'est que avec le gris foncé et le bleu clair, en deux jours, je viens de bousiller deux T-shirts en bon état pour cause de projection de peinture... Je deviens maladroit avec la fatigue. :evil:
Soldier of fortune
Soldier of fortune
Expert
Expert

Masculin
Messages : 2505
Date d'inscription : 20/02/2015
Localisation : F-Avignon

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par toubib Jeu 28 Mai 2020 - 7:39

c'est sur que le soir, après une bonne journée de travail, ce n'est pas la même chose que le Dimanche après midi  ;)
jolie peinture, tu as utilisé quoi comme bleu ?
Jmichel  :pirat: :pirat: :pirat:

_________________________________________________________
YAKOVLEV YAK 3 Réf 80250 Cid_2510
toubib
toubib
Modérateur
Modérateur

Masculin
Messages : 11295
Date d'inscription : 06/09/2018
Age : 62
Localisation : F- TARN

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par Kurogane Jeu 28 Mai 2020 - 13:05

Je doute de la stabilité de la feuille plastique des voiles Heller à la colle fluide Tamiya... c'est plutôt un matériau qui a tendance à fondre ou à ramollir rapidement...

Beau montage de ce petit Yak... Le bleu soviétique des intrados serait plutôt du Humbrol 87 ou bien 89.
Le H 65 convient davantage pour les avions allemands.

_________________________________________________________
YAKOVLEV YAK 3 Réf 80250 Logoja13YAKOVLEV YAK 3 Réf 80250 Patchh10
Kurogane
Kurogane
Modérateur
Modérateur

Masculin
Messages : 2274
Date d'inscription : 26/02/2015
Age : 58
Localisation : F-Essonne

http://crea-abernhard.com/

Revenir en haut Aller en bas

YAKOVLEV YAK 3 Réf 80250 Empty Re: YAKOVLEV YAK 3 Réf 80250

Message par VMD-25 Jeu 28 Mai 2020 - 13:44

Belle peinture !!!

_________________________________________________________
YAKOVLEV YAK 3 Réf 80250 200  YAKOVLEV YAK 3 Réf 80250 Cid_3811     YAKOVLEV YAK 3 Réf 80250 200 YAKOVLEV YAK 3 Réf 80250 U1168118
VMD-25
VMD-25
Co-Admin
Co-Admin

Masculin
Messages : 16708
Date d'inscription : 19/02/2015
Age : 53
Localisation : F-Besançon

https://heller-forever.forumactif.com/

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
