Nef SANTA MARIA + pont HISMODEL + voiles tissu HISMODEL 1/75ème Réf 80834

Très beau détail!
Par contre j'ai toujours eu un problème avec cette maquette, ce sont les quatre mantelets de sabords. Je ne vois pas comment ont pouvait reculer des bombardes fixes pour refermer les mantelets...

Merci de ton suivi Gilles !
C'est vrai que les bombardes devaient être peu mobiles,mais les affuts avaient quand même 2 roues .On peut penser que les mantelets servaient à les protéger des paquets de mer ....
Je réfléchis justement à la fixation et l'articulation desdits mantelets .... ;) ;)
Bon courage pour ton Condor
Jmichel :pirat: :pirat: :pirat:

Petite suite : pose du gouvernail avec ses cordages de sécurité





J'ai utilisé du fil de 0.7 mm





Je vais laisser sécher la colle avant de nouer les fils ....
Bonnes maquettes à tous
Jmichel :pirat: :pirat: :pirat:

Pour avoir vu perdre un safran amovible sur un petit voilier il y a plus de trente ans, je confirme l'utilité d'une dispositif. ;)

Sans le gouvernail,c'est plus dur en effet,Soldier !! plus tard, ce dispositif sera remplacé par une ou plusieurs chaînes
Jmichel :pirat: :pirat: :pirat:

Surtout que ces safrans devaient peser un sacré poids!
Bonne continuation, tu me donnes envie de me remettre à la mienne!

Merci de ton suivi Gilles et de ton compliment : je serai ravi que tu reprennes la tienne de SANTA MARIA , et très interessé ...
Je vais bientôt aborder le plus sympa : les cordages avec les petites poulies de HISMODEL ;)
Jmichel  :pirat: :pirat: :pirat:

bonsoir,  travail très soigné très propre résultat impeccable
bravo!  une question pourquoi ne pas avoir  découpés les caillebotis en plastique puisqu'ils sont recouvert par ceux en bois ??

amitié Olivier

Merci de ta visite Olivier J'ai gardé les caillebotis en plastique pour améliorer le visuel et donner de la profondeur .
Jmichel :pirat: :pirat: :pirat:

bravo Jean-Mi pour tes avancées.

pour tes petits débordements de peinture, peut-être avant de reprendre les détails peux-tu passer un coup de lame neuve, cela fait une micro saignée dans la peinture de base et "stoppe" les autres teintes .
c'est certes plus long mais ça évite de faire des reprises.

bonne continuation

Merci pour ton suivi Jef et pour ton conseil bienvenu pour la peinture .Je suis plutôt maniaque sur les retouches, mais je fais parfois les photos avant les retouches ,et cela ne pardonne pas avec les gros plans ;) ;)
Jmichel :pirat: :pirat: :pirat:

SUITE : la lame porte hauban babord

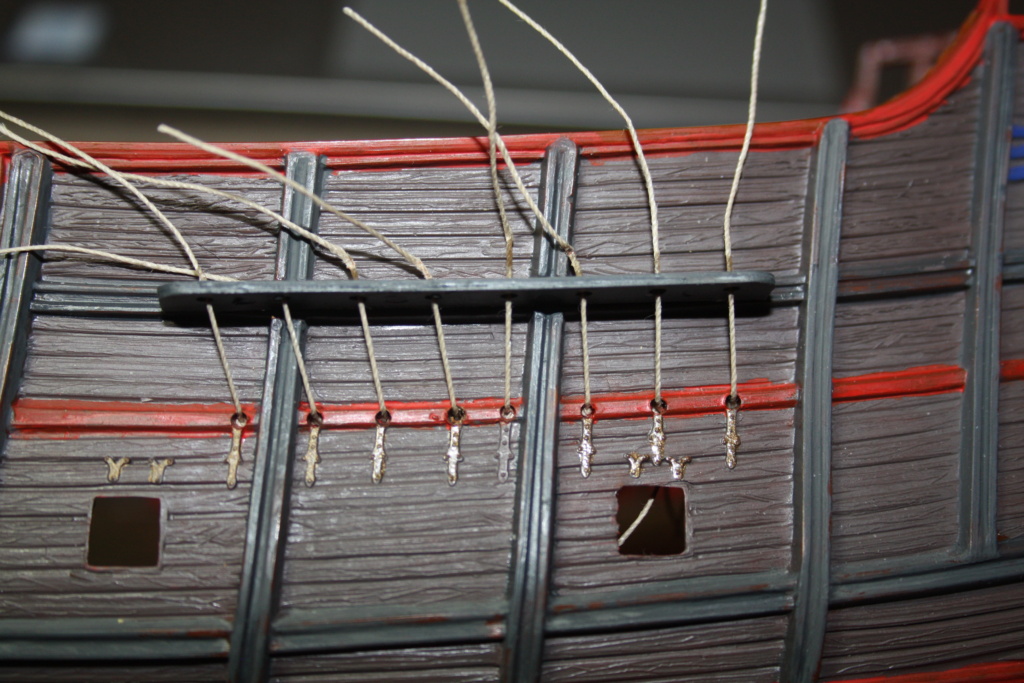

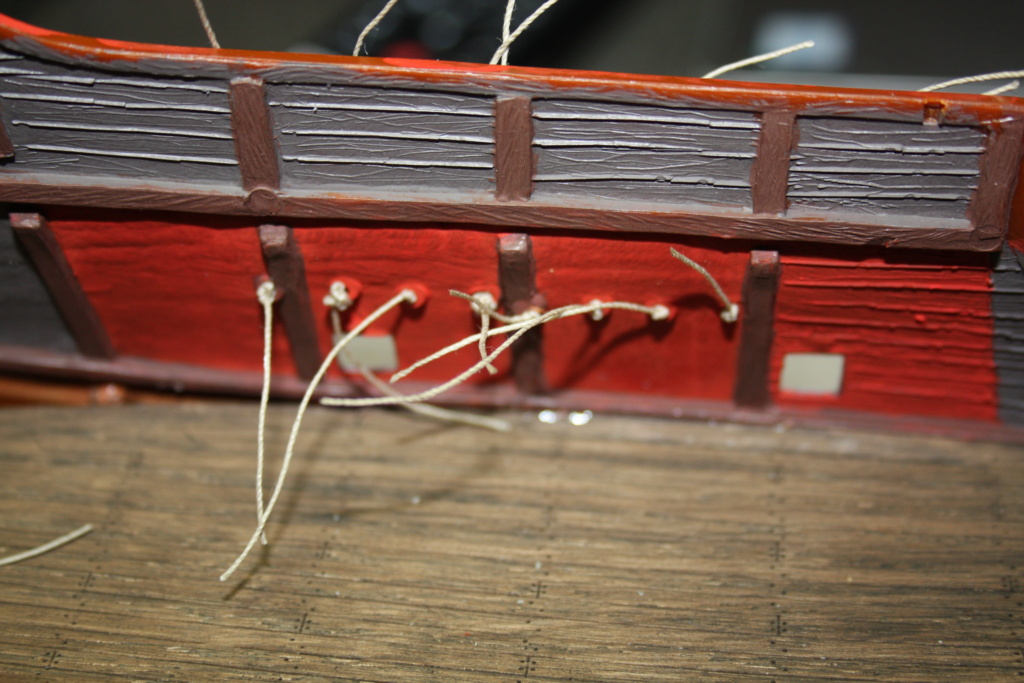

J'ai fixé la lame porte hauban peinte au H 32 sur la coque et j'ai utilisé du fil 0.6 mm passé à travers la coque pour les cordages inférieurs , puis passés à travers la lame elle même et fixés en tension avec de la colle H 21

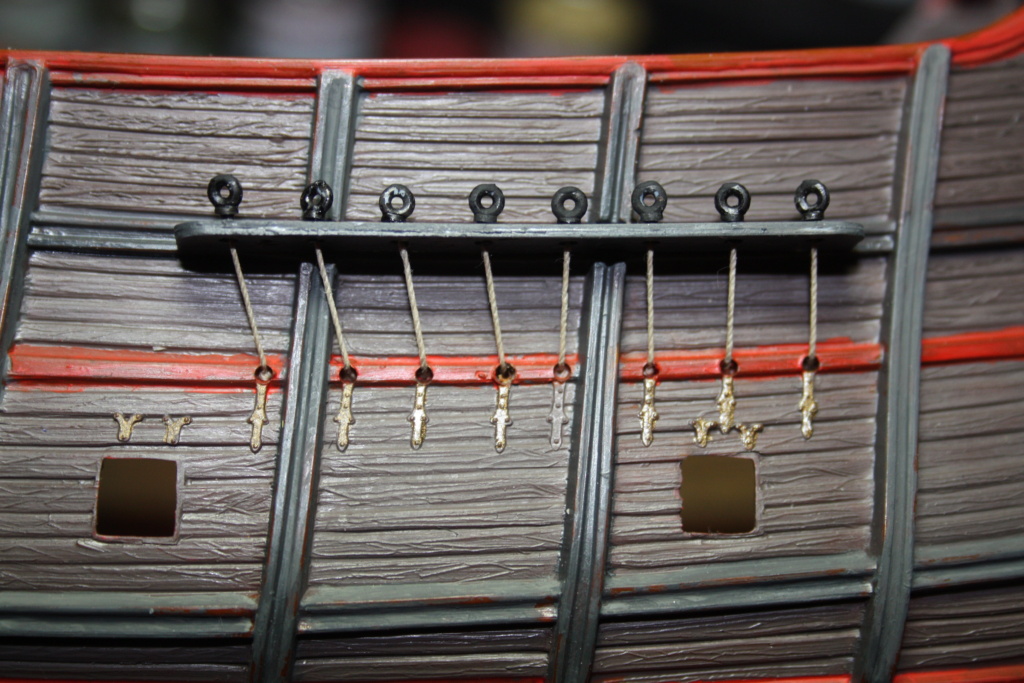

Après séchage, il ne reste plus qu'à couper le fil au ras de la lame, et de coller dessus la cadène ( anneau ) peinte en noir mat H 33




Le rendu visuel est crédible , mais c'est assez long à réaliser ;) ;) ;)
Je vais pouvoir faire la même chose à tribord !!!!
Suite au prochain épisode , bonnes maquettes à tous
Jmichel :pirat: :pirat: :pirat:

Superbe Jean Michel!

Vraiment superbe !
Cela donne envie de se lancer dans le montage d'un voilier.
A+
Alain

Intéressant comme système, il me semblait que le cap de mouton inférieur était lié directement par la cadène, un anneau métallique cerclant le cap et fixée plus bas dans la muraille, ce qui est classique sur les voiliers du XVIIème.

Merci Bruno de ton suivi régulier .J'espère que ton propre chantier avance bien .
La suite de ce montage va t'amuser ;) ;)
Jmichel :pirat: :pirat: :pirat:

Merci Alain, c'est sympa .Commence un voilier, cela te délassera de tes coques grises ....
A bientôt , Jmichel :pirat: :pirat: :pirat:

Gilles, je suis tout à fait d'accord, ce système préfigure les fixations plus complexes du XVII et XVIII ° siècles .IL faut dire que les charges sont bien moindres sur cette caravelle que sur un gros vaisseau 3 ponts ...
Dis moi ce que tu penses des sabords...qui viennent ;) ;)
Jmichel :pirat: :pirat: :pirat:

SUITE DU MONTAGE : HABILLAGE DU PONT ET DES SABORDS

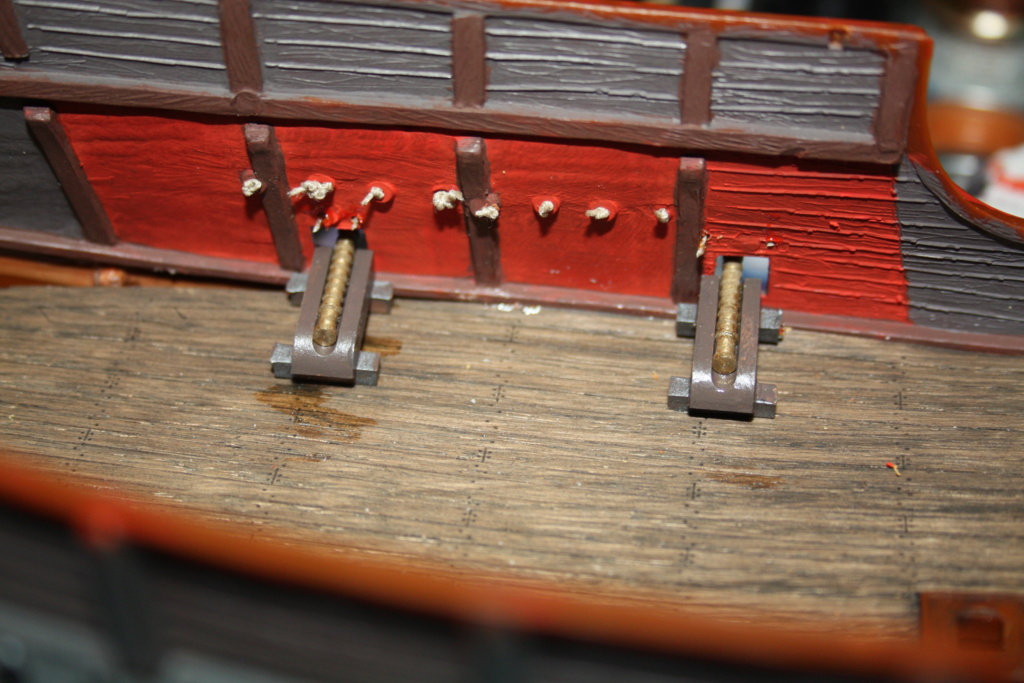

Fixation des 4 canons devant leur sabord .

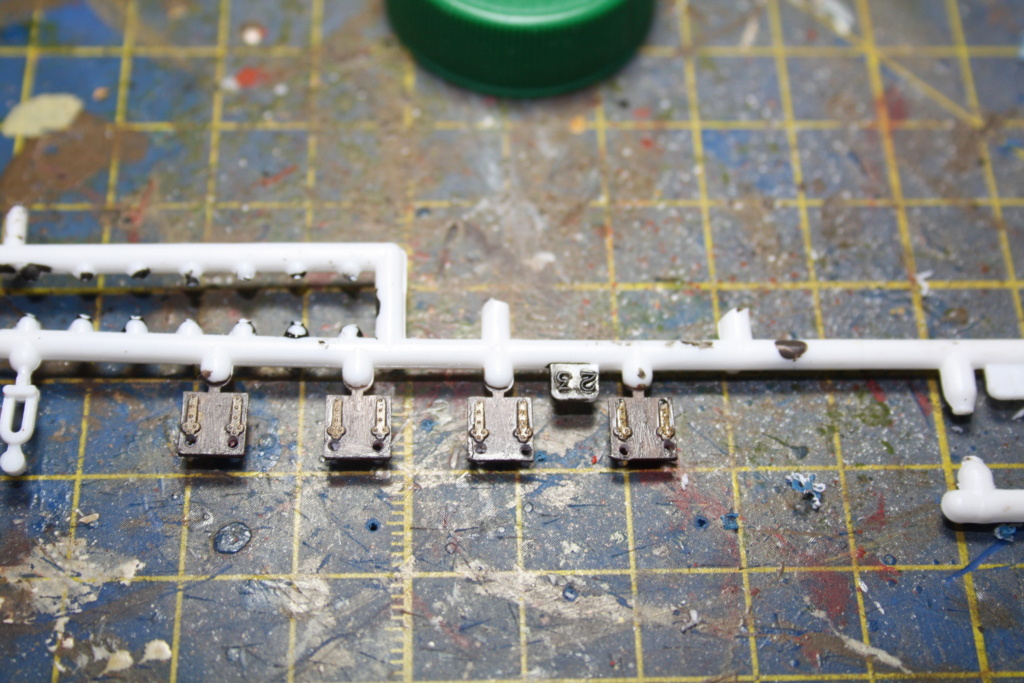

Les sabords sont peints en H 98 coté externe et H 60 coté interne , les ferrures sont en H 171 .J'ai décidé de faire les cordages de rappel des sabord avec du fil 0.4 mm
Je perce les sabords avec une petite mèche 0.5 ainsi que la coque





Je passe les cordages à travers les sabords et je fixe le fil avec une pointe de colle 21.

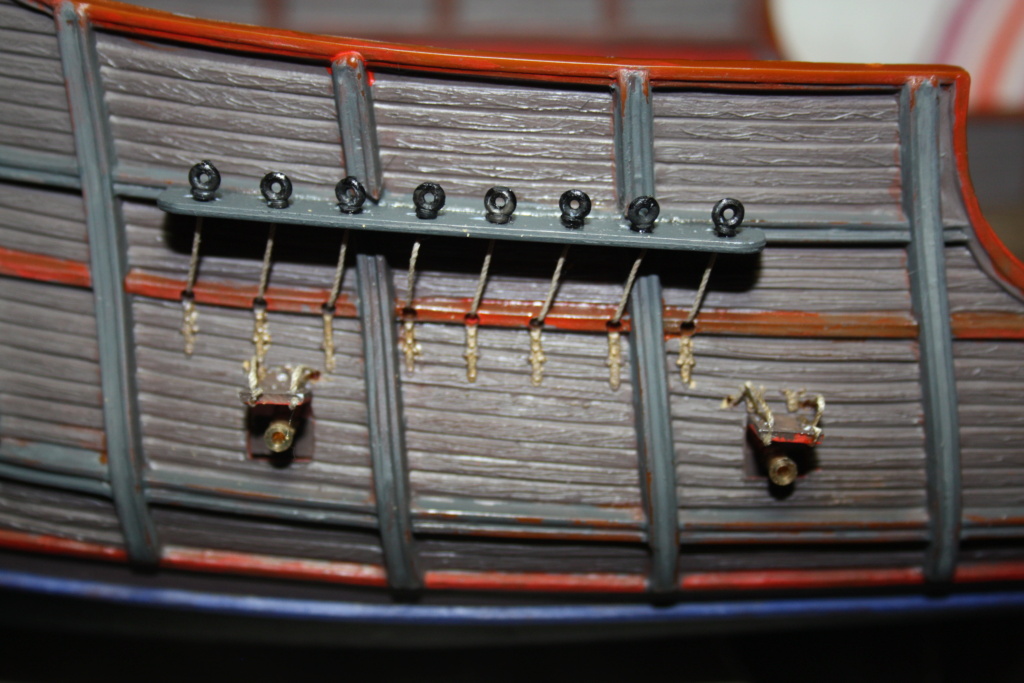

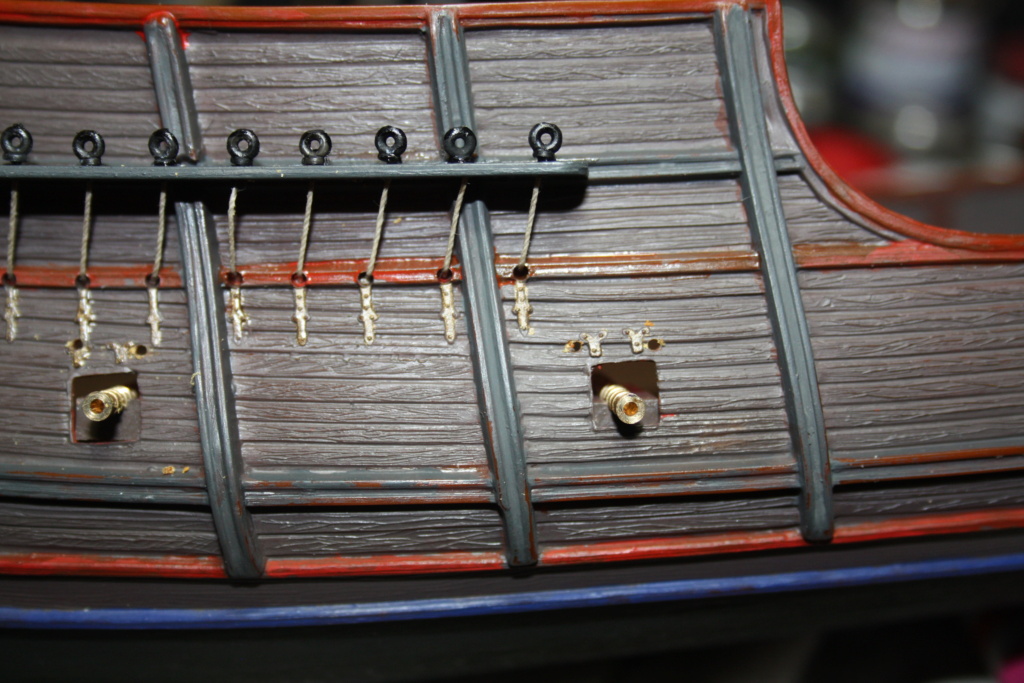

Puis je fixe les sabords contre la coque qui a été percée avec la même mèche au dessus de chaque sabord , et je passe mes cordages que je fixe à l'intérieur de la coque avec un point de colle .
Il suffit de couper l'excédent de fil à la fin .








Je mets en place le treuil des ancres, équipé avec un gros cordage de 1.5 mm

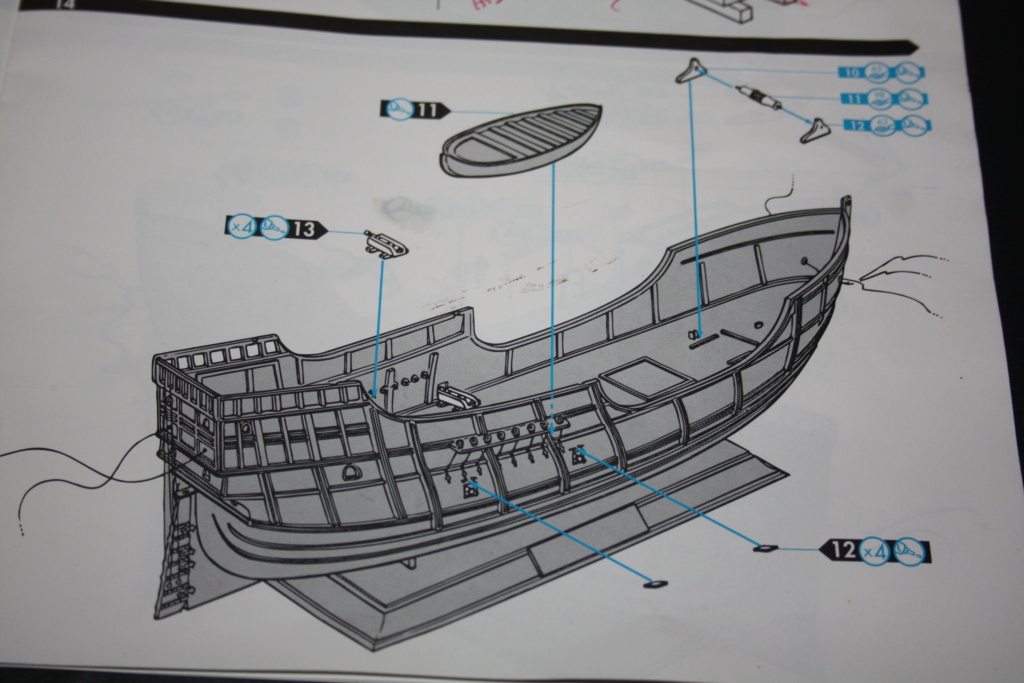

Selon le plan , l'annexe ( canot de sauvetage ) doit se placer sur le pont mais je vais y réfléchir .





Voila pour aujourd'hui .Je suis content de mon petit bricolage, mais je pense qu'il faut percer la coque plus haut pour fixer les sabords, afin que le visuel soit plus réaliste .
Merci pour vos commentaires, suggestions , remarques ....
Bonnes maquettes à tous
Jmichel :pirat: :pirat: :pirat:

Pour revenir sur ton attache des haubans, la SANTA MARIA devait proche de ça ...







Pour tes mantelets tu aurais percé un peu plus il me semble car le bras de levier parait trop faible pour lever à l horizontal ...

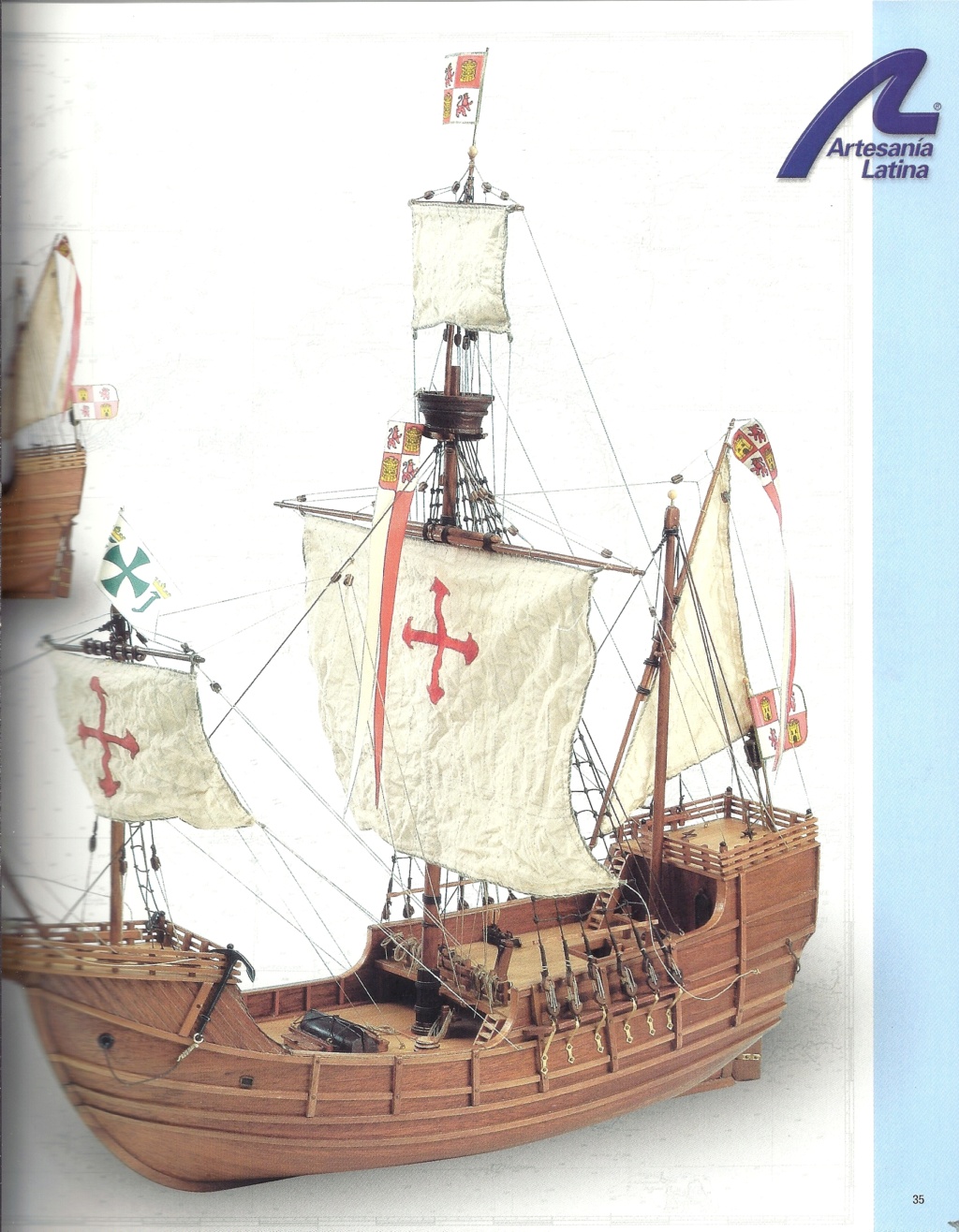

Sur la représentation d ARTESANIA, il me semble que les canons sont posés sur le 2ème pont et il n y en a que 2 ...
Sinon le travail avance bien ...

Merci de ton passage Jacques et pour cette belle doc d'ARTESIANA .Je l'avais consulté sur le net , mais tu as pu l'agrandir et c'est plus net en effet .
J'ai posé les canons en face des sabords qui étaient déjà percés avec la coque .
Du coup, j'ai envie d'en rajouter ....  ;)
Jmichel :pirat: :pirat: :pirat:

toubib a écrit:Merci de ton passage Jacques et pour cette belle doc d'ARTESIANA .Je l'avais consulté sur le net , mais tu as pu l'agrandir et c'est plus net en effet .
J'ai posé les canons en face des sabords qui étaient déjà percés avec la coque .
Du coup, j'ai envie d'en rajouter ....  ;)
Jmichel :pirat: :pirat: :pirat:

bonjour , c'est sur que parfois il est plus facile sinon judicieux de pas  modifier une maquette
quitte à faire une petit entorse* (* :D non médicale J-M ) plutôt que de se lancer dans des modifications , surtout  quand cela reste du domaine  du plausible   ce n'est pas  comme  laisser   une  roue de barre  à un navire ou à l'époque ils n' en étaient encore qu' au timon  :D

""Jacques est un miniaturiste hors paires  quand je vois le "détaillage" infime dans ses avions au 1/72  voir sa flottille au 1/400 j'en reste bouche bée, en plus  il est un  historien averti dans le monde  de la marine rien n'échappe à ses yeux d'aigle ...

  Elle avance bien cette Santa maria

 pour  les sabords je pense comme Jacques  les trous des "cordes *** "
pour la levée de ces sabords ils sont  percés un peu bas, là mécaniquement ça saute aux yeux , ce ne serait pas fonctionnel , mais tout le monde n'est pas mécanos , par contre esthétiquement  cela donne un plus ces cordages   et une question vas tu y mettre quelques petits bonshommes d'équipage à ce vaisseau ??


((*** mille  pardons aux marins  il n'y à que la corde la cloche à bord :D :D :D ))

cdlt Olivier

Merci de ta visite Olivier, et de tes commentaires sympa
Oui, j'ai prévu un équipage , mais ils embarqueront à la fin du montage ;)
Jmichel :pirat: :pirat: :pirat:

Belles avancées, bravo JM

Merci de ta visite Jef, c'est sympa
Bonne continuation pour tes montages Estafette !!
Jmichel :pirat: :pirat: :pirat:
