Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094

3 participants

Aller en bas

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Empty Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094

Message par JL74 Sam 30 Avr 2022 - 16:14

Mon chantier naval en cours se compose de 2 escorteurs rapides E50, 2 rapides E52 et un E52b. Voici les photos du montage des deux E52, j'ai choisit de représenter LE LORRAIN (normal c'est ma région d'origine...  Smile) et LE BRETON. Je vais utiliser l'une des 2 maquettes de la boîte des E52 ref 81094 (j'avais déjà monté LE SAVOYARD à partir de cette boîte qui comprend 2 maquettes pour mémoire...) et pour l'autre ce sera à partir d'une boîte d'escorteur LE NORMAND qui permet de réaliser un des 6 escorteurs de la tranche.

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1090
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1091
Pour les détails différenciant les différents navires, je me réfère à l'ouvrage de référence qui fourmille d'informations:

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_3614
Voici les 2 escorteurs que j'ai choisi:
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1094

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1092

Début du montage, en parallèle au chantier des deux E50... on remarque que le plastic de la boîte du Normand (ref 1085) et d'un gris plus foncé et légèrement plus brillant typique de la période, en contraste avec le gris clair des maquettes de la ré-édition de 2019.

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1097
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1098

Le Lorrain (passerelle de type Le Normand):
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1095
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1099

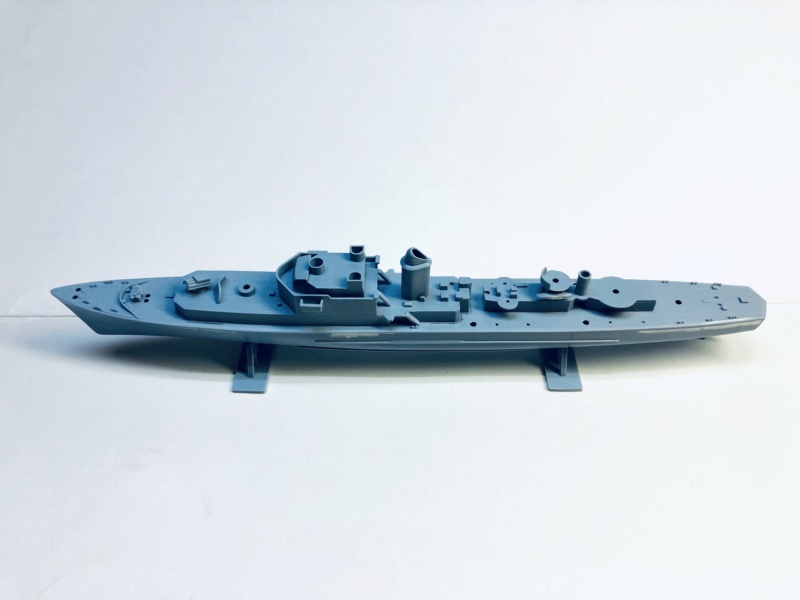

Et Le Breton (passerelle spécifique):

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1096
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1100

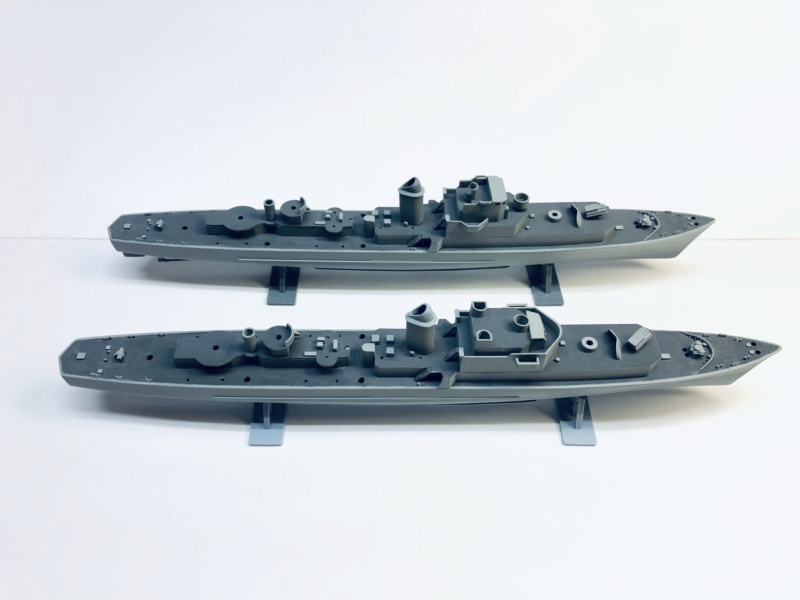

Début de la peinture (H127 gris fantôme clair / H27 gris amiral):
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1101
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1102

puis peinture des œuvres vives en rouge légèrement brique (mélange perso), et haut de cheminée + faux-col à mazout en noir mat H33:

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1103
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1104
J'arrive au même stade que les deux escorteurs type E50, les voici côte-à-côte:
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1105

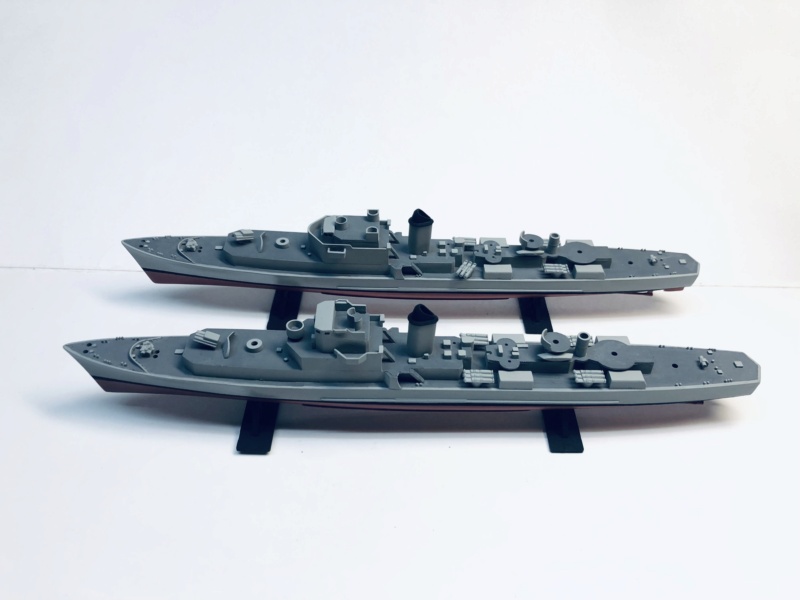

Ajout des tubes lance-torpilles et des valises de recharge, puis peinture des bers en noir mat H33:

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1107
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1106
Voilà pour le moment, pour ces 2 E52:

A bientôt,
JL74 silent
JL74
JL74
Expert
Expert

Masculin
Messages : 448
Date d'inscription : 26/07/2017
Age : 62
Localisation : 74 Haute-Savoie

SERGE22380 et Boutin aiment ce message

Revenir en haut Aller en bas

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Empty suite du montage

Message par JL74 Mar 17 Mai 2022 - 12:19

Bonjour,

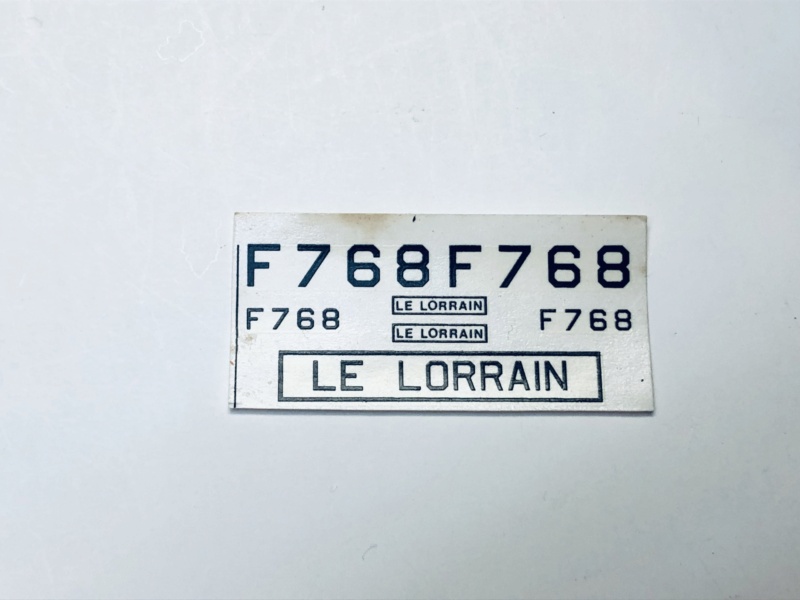

Voici la suite du montage de ces 2 escorteurs rapides type E52, avec la pose des décals (ceux du Lorrain ayant un peu jauni, je les ai exposés un moment au soleil derrière une vitre) :

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1143

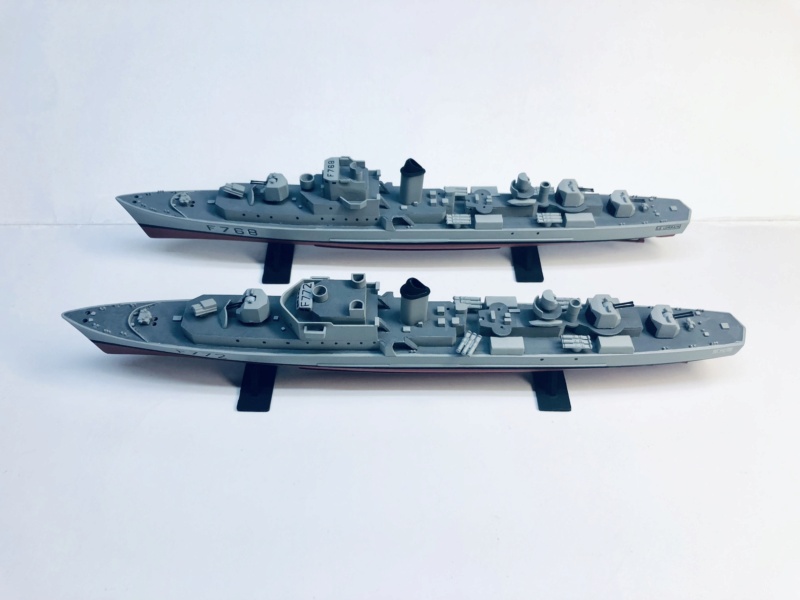

après la pause vient la pose (des décals). Pour ceux que ça intéresse, les lettrages du nom du bâtiment de chaque côté de la poupe étaient réalisés soit en "bronze" soit en "blanc" selon la période. Je peins aussi les hublots...

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1145
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1144
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1146

Je passe à la réalisation des chaînes d'ancre, avec une mise en peinture (blanche pour les navires basés en Atlantique et noire pour ceux basés en Méditerranée)... pour les chaînes, je n'utiliserait pas celles fournies par Heller, bien trop grosses pour ce type de navire (elles peuvent plutôt convenir à un gros croiseur ou un cuirassé...).
Version noire: (on voit bien la différence de taille avec les chaînes d'origine Heller):

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1147
et en version blanche:
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1148

Pose des chaînes sur le pont du Breton. J'en profite aussi pour ajouter quelques portes manquantes en utilisant de la PE de L'Arsenal.

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1150
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1149

Collage de quelques pièces de détails: canons de 20 mm, bossoirs de chaloupe, tuyaux d'évacuation fumées, les ancres, des supports de radeaux de chaque côté... voilà le résultat à ce stade:

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1151
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1152
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1153

Voilà pour ces 2 navires, les autres avancent en même temps...

A bientôt
JL74 Very Happy
JL74
JL74
Expert
Expert

Masculin
Messages : 448
Date d'inscription : 26/07/2017
Age : 62
Localisation : 74 Haute-Savoie

Boutin aime ce message

Revenir en haut Aller en bas

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Empty Re: Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094

Message par Alain Coste Mar 17 Mai 2022 - 13:02

C'est propre et net, ça promet un beau résultat.
Et puis merci pour l'explication de la couleur des chaines d'ancre, c'est visible sur les photos mais je n'avais pas l'explication.   tiptop

Alain  Very Happy

Alain Coste
Chef d'équipe
Chef d'équipe

Masculin
Messages : 552
Date d'inscription : 05/08/2018
Localisation : 63

Revenir en haut Aller en bas

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Empty Re: Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094

Message par kikou Mar 17 Mai 2022 - 13:12

Ils sont superbes ! fra1
kikou
kikou
Expert
Expert

Masculin
Messages : 9469
Date d'inscription : 31/08/2016
Age : 56
Localisation : F-région parisienne

Revenir en haut Aller en bas

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Empty suite et changement de version

Message par JL74 Mer 15 Juin 2022 - 19:03

Bonjour à tous,

Quelques photos de la suite du montage des 2 escorteurs rapides LE LORRAIN et LE BRETON.

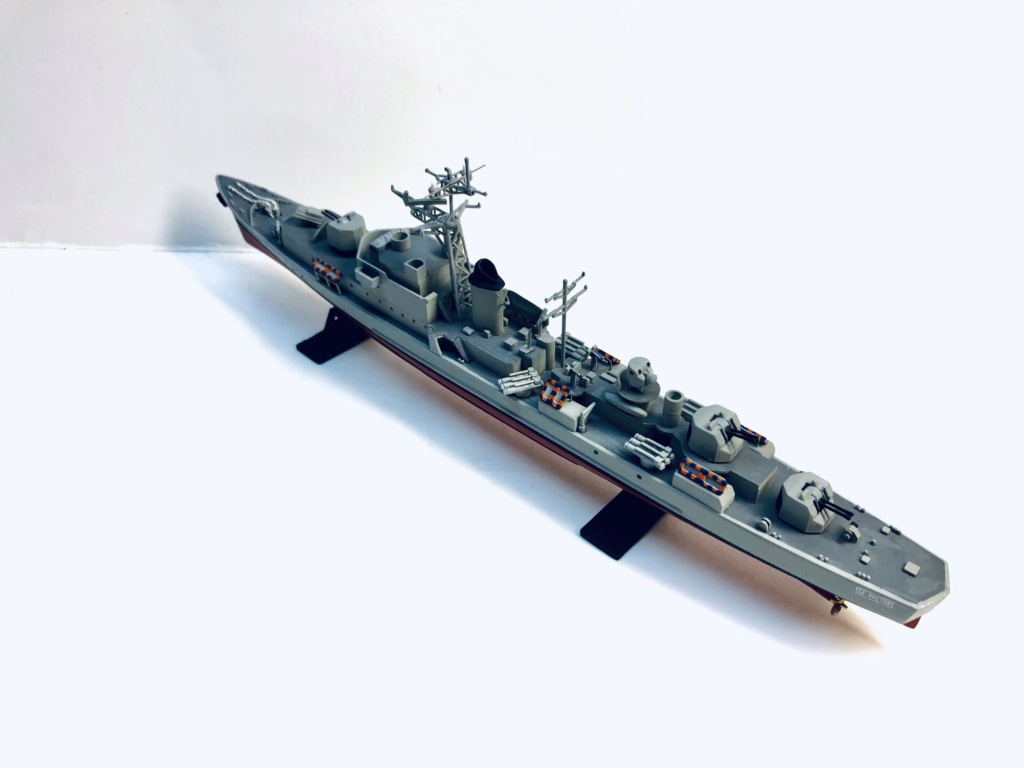

Mise en place des radeaux type Brest, des mâtures avant et arrière, drôme d'embarcations, tourets...

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1180
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1181
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1182
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1183
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1184
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1185
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1186
Le Lorrain:

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1187
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1188
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1189

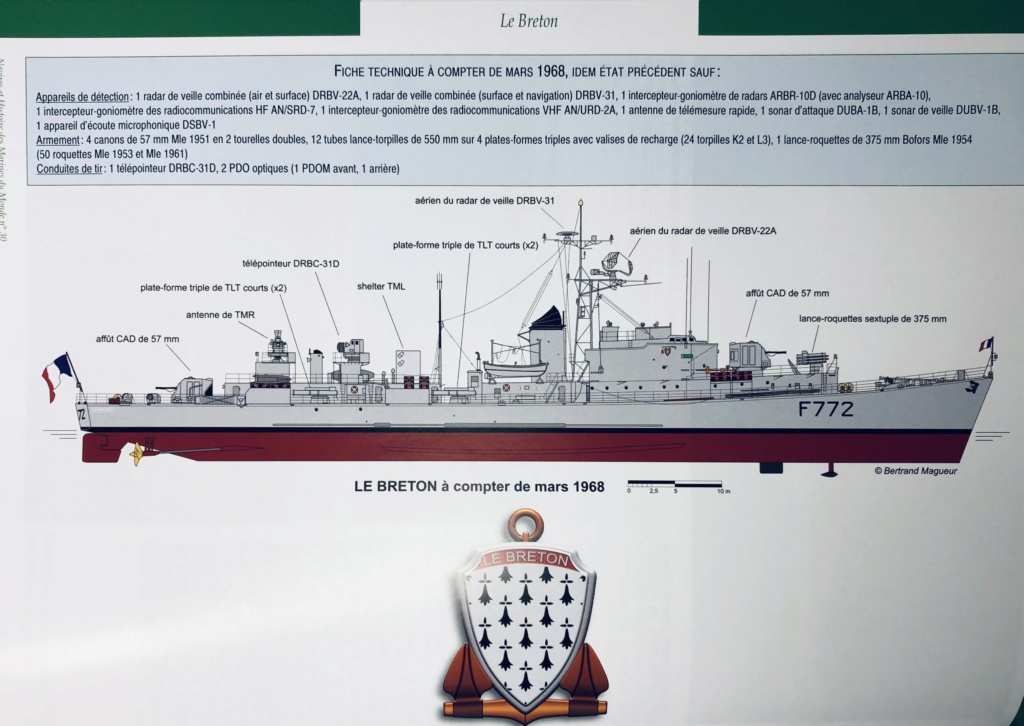

Pour LE BRETON, j'ai décidé de changer de version, je vais partir sur celle de mars 1968 avec les modifications de l'arrière permettant de se joindre aux essais du CEL: remplacement d'un affût canon de 57 mm par l'antenne TMR (similaire à l'équipement du SAVOYARD pour cette partie) et remplacement des 2 canons de 20 mm par un shelter TML:

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1190

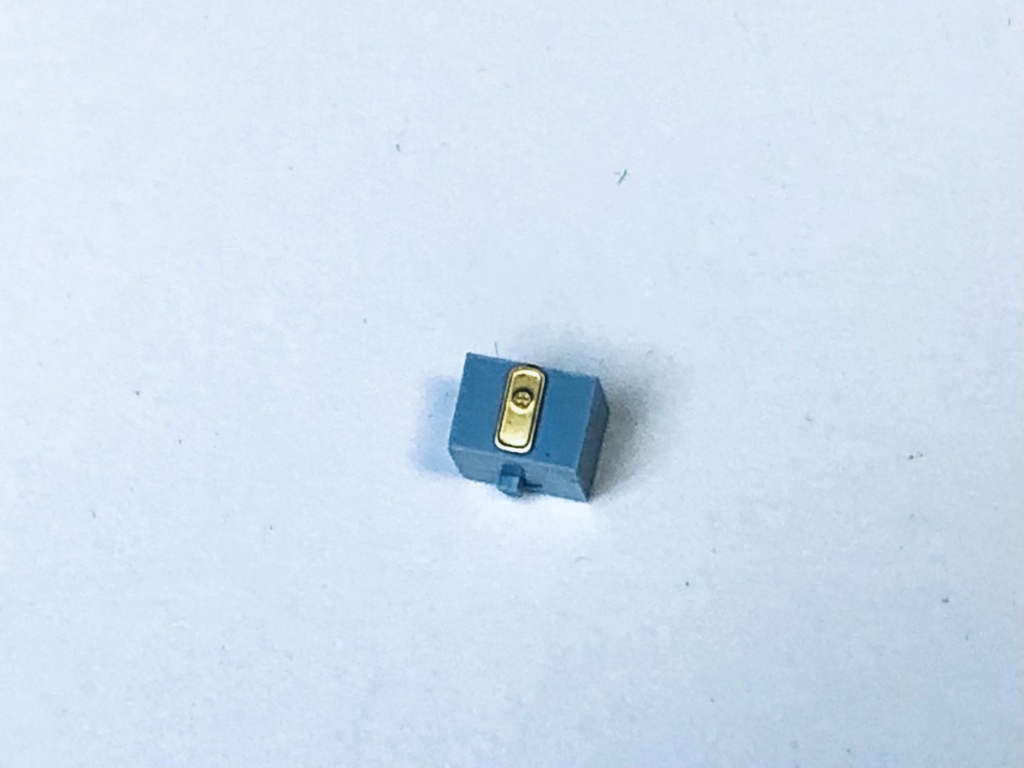

Je vais utiliser une partie de la grappe 3E, les portes en PE de l'Arsenal:
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1192
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1193
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1191
Je commence par supprimer l'affût de 57 mm:

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1194
Mise en place de l'antenne TMR sur sa structure:

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1195

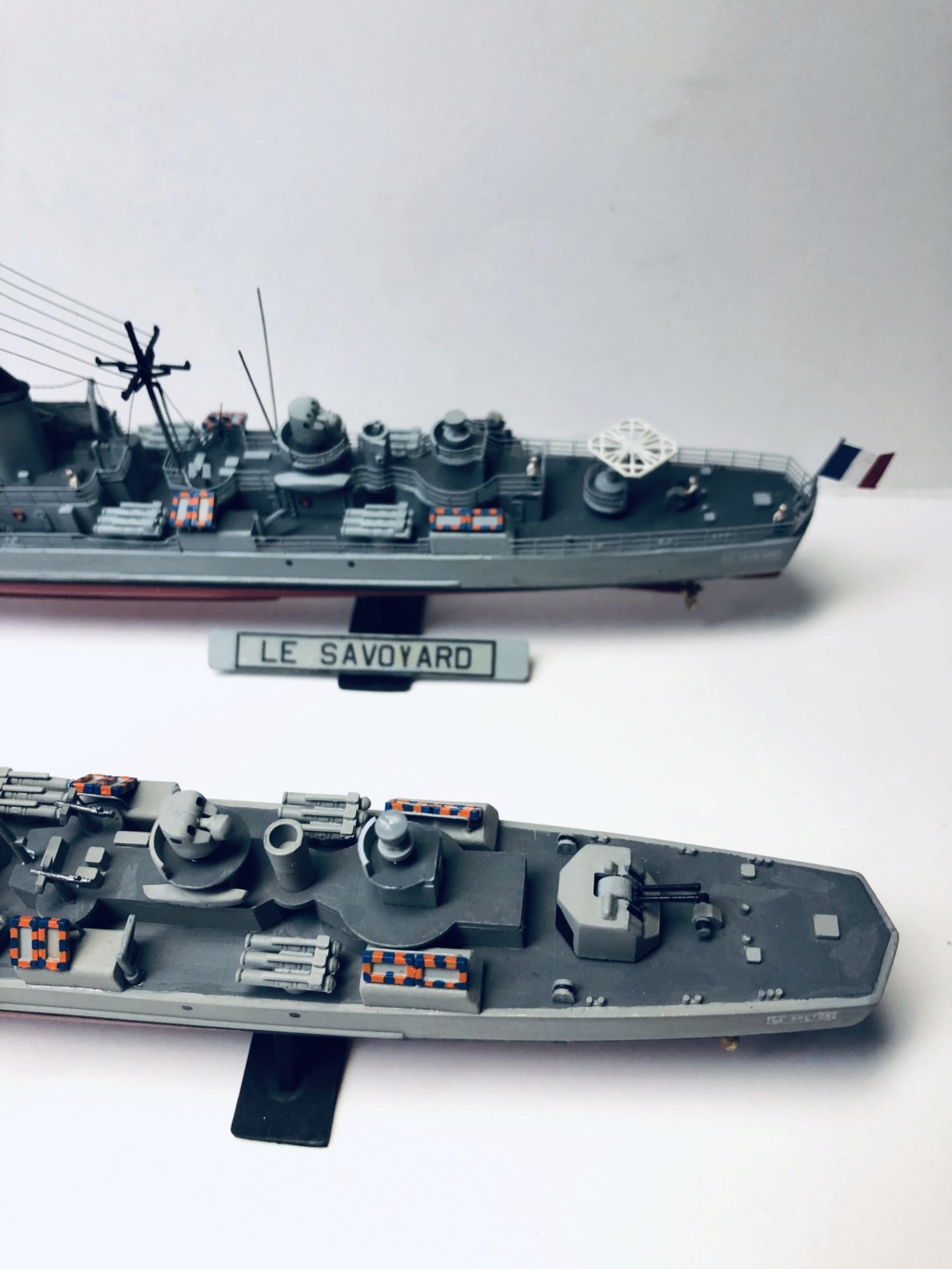

Comparaison avec LE SAVOYARD:

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1196
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1198

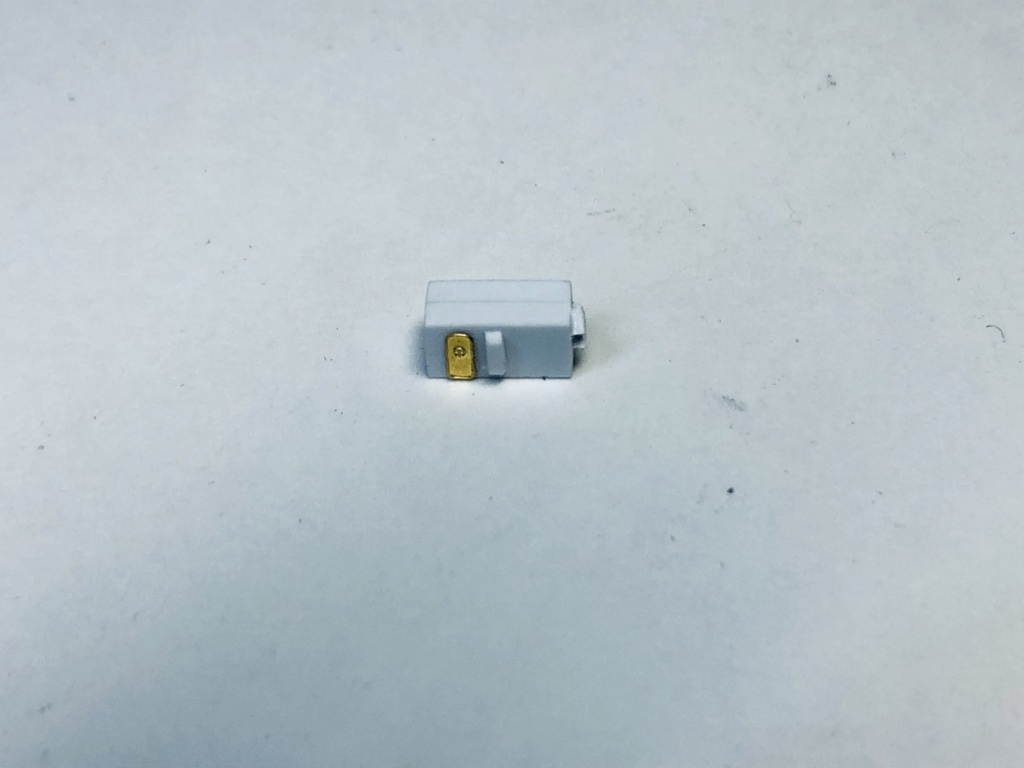

Fabrication du Shelter en scratch:

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1199
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1197

Je supprime les canons de 20 mm et les coffrets à côté, puis je positionne le Shelter "à blanc" pour voir ce que ça donne:

Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1200
Escorteurs Rapides E52 LE LORRAIN Réf 1085 et LE BRETON Réf 81094  Img_1201

ça me convient... la suite très bientôt.

JL74 Very Happy
JL74
JL74
Expert
Expert

Masculin
Messages : 448
Date d'inscription : 26/07/2017
Age : 62
Localisation : 74 Haute-Savoie

KURZ aime ce message
