EN COURS Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par MarinShadok Lun 9 Mai 2022 - 22:15

Bonjour à tous,

Je démarre un nouveau montage; ma première maquette plastique de navire depuis...40 ans au moins...(ouh là !)


Chalutier ROC AMADOUR 1/200ème Ref 85608 20220146



Je trouve qu'il a une sacré allure ce chalutier; Rien qu'à regarder l'image, on sent l'odeur du poisson...


Ambitions modestes pour re-démarrer : Un modèle pas trop grand - une échelle telle que les détails ne sont pas (tous) minuscules.


Mais on va tenter quelques améliorations, histoire de s'amuser et de progresser...


La doc :

- quelques photos trouvées sur le net, mais elles représentent quasi-toutes le bateau dans la dernière partie de sa carrière, aux iles Féroé.

- le numéro 658 de MRB qui présente une réalisation au /50ème d'après les plans du chantier.


Chalutier ROC AMADOUR 1/200ème Ref 85608 20220510



Et de superbes réalisations de la même maquette repérées ici sur le forum, très inspirantes !


On va également faire notre première incursion dans le domaine de la photodécoupe : 2 planches de chez l'ARSENAL 2.0


Chalutier ROC AMADOUR 1/200ème Ref 85608 20220511


Chalutier ROC AMADOUR 1/200ème Ref 85608 20220512

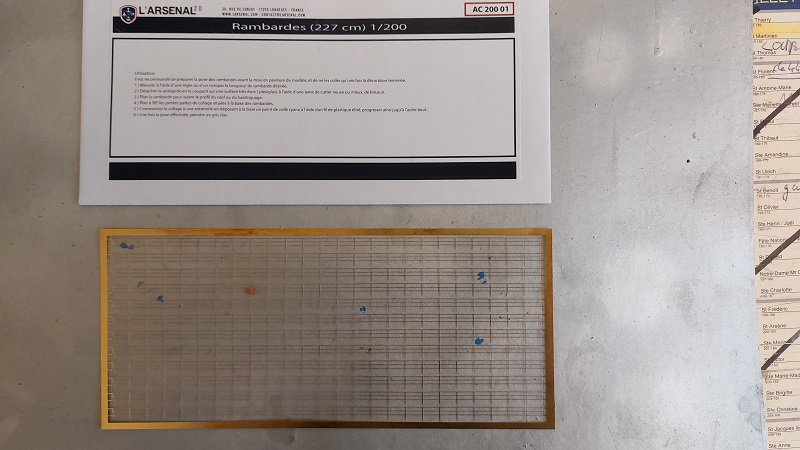

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220513


Et voilà, yapluka !
MarinShadok
MarinShadok
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 112
Date d'inscription : 09/08/2021
Age : 58
Localisation : F-Palaiseau (91)

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par JEF37 Mar 10 Mai 2022 - 13:55

Bon montage de ce sympathique bateau
JEF37
JEF37
Expert
Expert

Masculin
Messages : 8731
Date d'inscription : 02/06/2015
Age : 56
Localisation : F-Fondettes ( 37 )

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par MarinShadok Mar 10 Mai 2022 - 22:03

merci

Je vais faire de mon mieux.
MarinShadok
MarinShadok
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 112
Date d'inscription : 09/08/2021
Age : 58
Localisation : F-Palaiseau (91)

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par MarinShadok Lun 20 Juin 2022 - 21:52

bonjour,

Début du chantier :

Collage de la coque.

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220410



Montage à blanc  du pont inférieur équipé de la rampe arrière et du pont supérieur.
Collage sur la coque des 2 parties du tableau arrière.
Comme je vais un peu manipuler la coque avant la fixation définitive de la rampe, j'ai renforcé le collage avec des bouts de grappes.

Je souhaite peindre le pont inférieur avant montage de la coque car je crains des problèmes d’accessibilité ensuite.
(D'une manière générale, je préfère peindre le maximum de sous-ensembles avant montage)

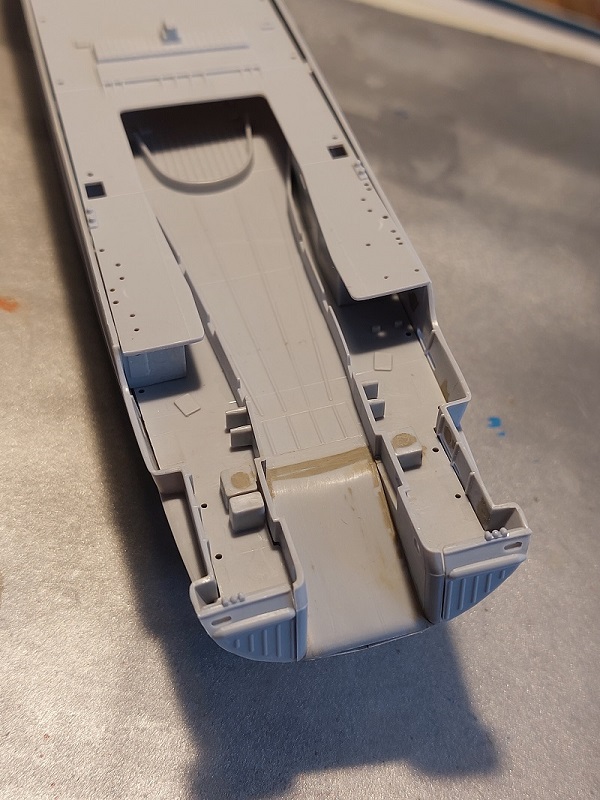

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220412


J'ai lesté la coque avec une vieille cornière d'étagère.
J'ai piqué ce truc sur le post  du "Porte-avions ARROMANCHES 1/1600ème...". Merci Kurz !

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220518

(La déformation du tableau arrière côté tribord est due à la photo grand angle faite avec un téléphone)


Passage d'apprêt blanc sur la coque (extérieur zones visibles de l’intérieur) et sur le pont inférieur.
J'ai repéré et masqué les zones de collage.

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220610

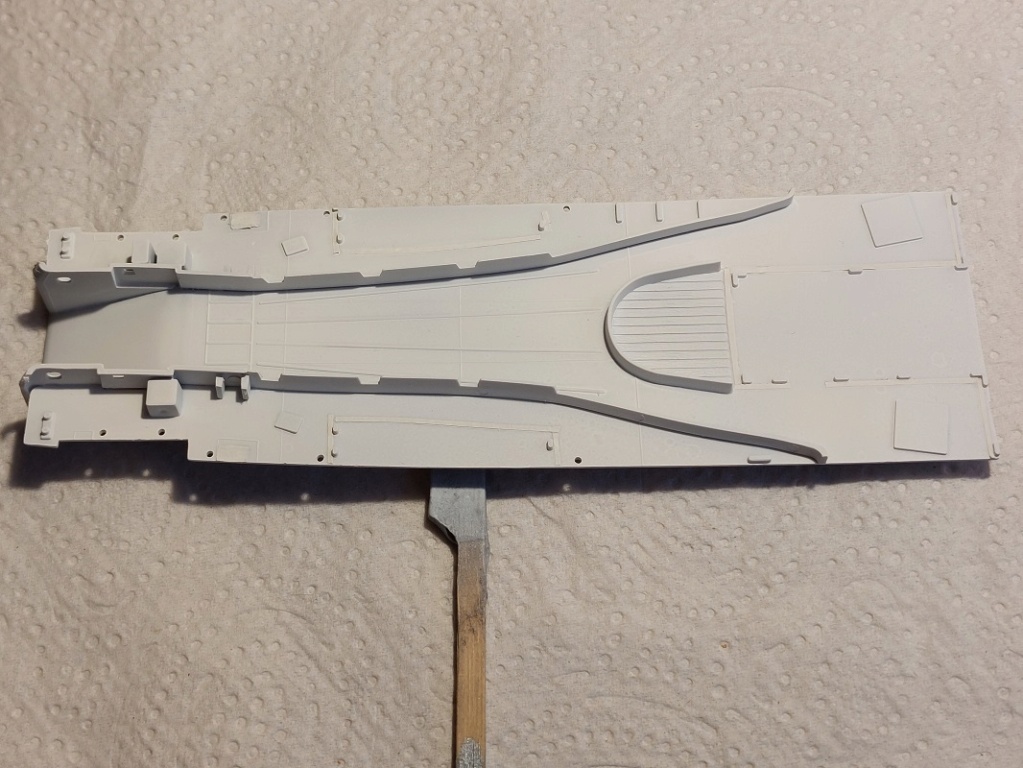

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220611


.
MarinShadok
MarinShadok
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 112
Date d'inscription : 09/08/2021
Age : 58
Localisation : F-Palaiseau (91)

KURZ aime ce message

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par MarinShadok Lun 27 Juin 2022 - 21:40

Bonjour à tous,

La suite : montage du portique arrière.

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220413


Je trouve le mâtereau un peu "nu". On va essayer d'ajouter les échelons et les arceaux anti-chute, comme sur l'illustration de la boite

Chalutier ROC AMADOUR 1/200ème Ref 85608 Image_10



Je vais faire les échelons avec du fil métallique de diam. 0,3.

Pour avoir un peu de régularité je me suis fait un petit outil avec des morceaux de plaque "evergreen" :


Chalutier ROC AMADOUR 1/200ème Ref 85608 20220521


On enfonce le fil au fond du trou borgne.

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220520


On plie.

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220519


On coupe à ras.

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220522


Et voilà :

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220524

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220523


On repère la position des échelons sur le mâtereau.

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220526


Collage des échelons à la Cyanolite.
Petit arrangement avec la réalité : l'écartement des échelons est trop important (et ils sont un peu trop grands).
Pour être conforme au standard des barreaux d'une échelle, il en faudrait 2 fois plus...
Mais j'avoue que je ne sentais pas pour une première tentative.

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220525


Apprêt, puis blanc brillant X2.

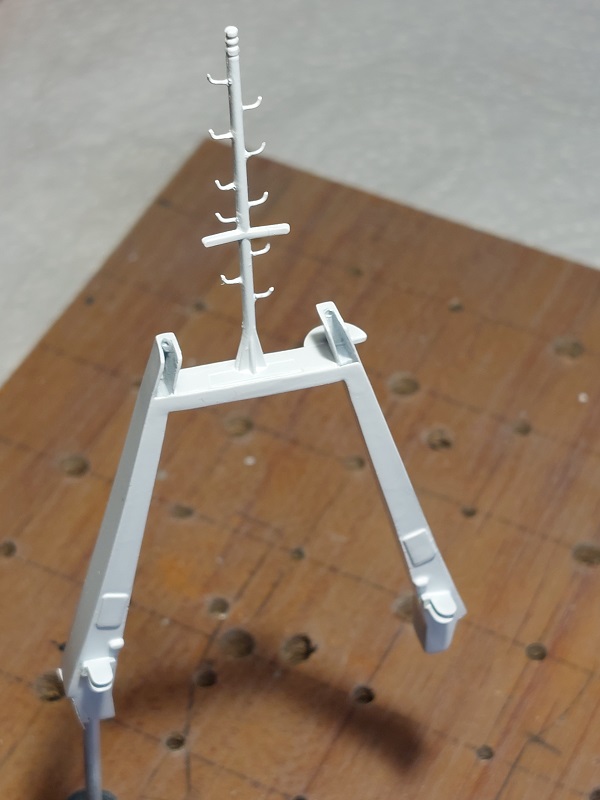

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220612.


Je pense que les arceaux anti-chute seront très fragiles. Je les poserai ultérieurement (ou pas... Question )


A bientôt !
MarinShadok
MarinShadok
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 112
Date d'inscription : 09/08/2021
Age : 58
Localisation : F-Palaiseau (91)

godefroy.f.kieffer, boks01 et Boutin aiment ce message

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par JEF37 Lun 27 Juin 2022 - 22:37

beau début de montage, chouettes améliorations !
JEF37
JEF37
Expert
Expert

Masculin
Messages : 8731
Date d'inscription : 02/06/2015
Age : 56
Localisation : F-Fondettes ( 37 )

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par MarinShadok Mer 29 Juin 2022 - 21:45

merci
MarinShadok
MarinShadok
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 112
Date d'inscription : 09/08/2021
Age : 58
Localisation : F-Palaiseau (91)

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par KURZ Jeu 7 Juil 2022 - 19:44

Bonsoir,
J'ai ressorti une pièce de 1 centime pour mieux me rendre compte de la taille des échelons.
il vaut mieux ne pas éternuer avant d'avoir collé les échelons.
Et tant pis s'ils sont encore trop grands selon toi. Je partage ton approche : mieux vaut souvent accepter  quelques compromis avec la réalité  plutôt que de renoncer à tenter de restituer l'aspect général ressortant de photos de détails .
jlouis

KURZ
Expert
Expert

Masculin
Messages : 258
Date d'inscription : 04/07/2021
Age : 67
Localisation : VERSAILLES

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par MarinShadok Jeu 7 Juil 2022 - 21:19

KURZ a écrit:Bonsoir,
J'ai ressorti une pièce de 1 centime pour mieux me rendre compte de la taille des échelons.
il vaut mieux ne pas éternuer avant d'avoir collé les échelons.
Et tant pis s'ils sont encore trop grands selon toi. Je partage ton approche : mieux vaut souvent accepter  quelques compromis avec la réalité  plutôt que de renoncer à tenter de restituer l'aspect général ressortant de photos de détails .
jlouis

Bonsoir,

C'est exactement ça l'idée : le compromis entre le rendu visuel et ce que je suis en mesure de réaliser (En espérant progresser par la suite)

Pour les échelons je me suis entrainé d'abords sur une tige en étiré et ça m'a néanmoins pris pas mal de temps ensuite...
MarinShadok
MarinShadok
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 112
Date d'inscription : 09/08/2021
Age : 58
Localisation : F-Palaiseau (91)

KURZ aime ce message

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par dracir Lun 22 Aoû 2022 - 18:55

pirat

Je vais suivre ton montage , j'ai la boite aussi

pirat
dracir
dracir
Correspondant Heller-Forever
Correspondant Heller-Forever

Masculin
Messages : 3414
Date d'inscription : 03/12/2015
Age : 60
Localisation : Lévignac 31

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par MarinShadok Dim 30 Oct 2022 - 23:05

Bonjour à tous,

De retour aux affaires après une longue pause estivale et une rentrée bien chargée,

le portique après peinture :

Chalutier ROC AMADOUR 1/200ème Ref 85608 20221018



Le pont inférieur et la rampe du chalut.
Je voudrais représenter l'usure de la rampe; j'ai fais une sous couche en aluminium mat Prince August

 J'ai masqué les lignes en relief, que je souhaite voir apparaitre plus claires. Le masquage de la rampe n'apparait pas sur cette photo.


Chalutier ROC AMADOUR 1/200ème Ref 85608 20220711


Pré-ombrage au noir mat Tamiya XF1 :


Chalutier ROC AMADOUR 1/200ème Ref 85608 20220710



 Masquage avec de l'adhésif déchiré pour représenter les traces  d'abrasion :


Chalutier ROC AMADOUR 1/200ème Ref 85608 20220712


Peinture du pont inférieur au rouge MrHobby  H414. Le pré-ombrage permet d'obtenir un rouge moins "pétant" (résultats d'essais sur petites cuillères en plastique).

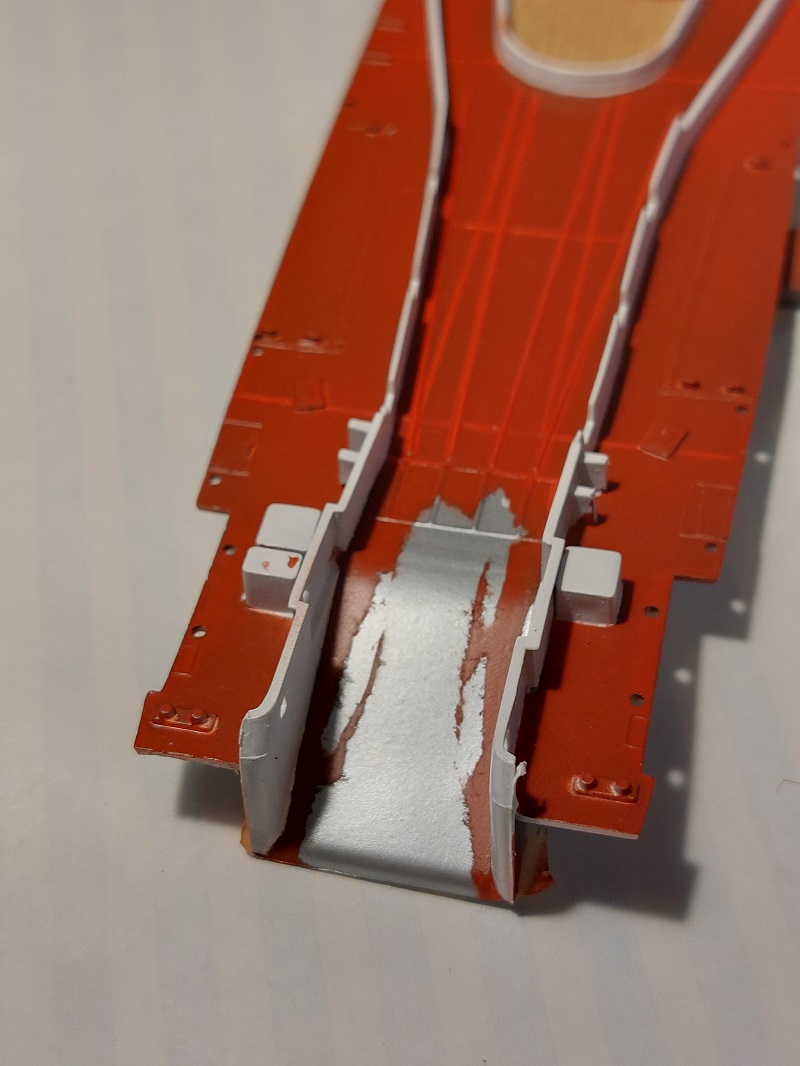

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220713


Retouches à la peinture rouge, puis passage d'un wash rouille de chez Vallejo.
Peinture des divers coffres, bittes...
Je ferais un complément de patine après le montage final dans la coque.

Chalutier ROC AMADOUR 1/200ème Ref 85608 20221019


A bientôt !
MarinShadok
MarinShadok
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 112
Date d'inscription : 09/08/2021
Age : 58
Localisation : F-Palaiseau (91)

godefroy.f.kieffer, boks01 et legrospascal aiment ce message

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par dracir Dim 30 Oct 2022 - 23:16

Rolling Eyes

Belle peinture  demon6

verre
dracir
dracir
Correspondant Heller-Forever
Correspondant Heller-Forever

Masculin
Messages : 3414
Date d'inscription : 03/12/2015
Age : 60
Localisation : Lévignac 31

MarinShadok aime ce message

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par Yannick Lun 31 Oct 2022 - 6:17

Beau travail tiptop
Yannick
Yannick
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Autre / Ne pas divulguer
Messages : 498
Date d'inscription : 06/03/2016
Age : 52
Localisation : Alpes

https://kitsmodelstanks.forumactif.org/forum

MarinShadok aime ce message

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par Lostiznaos Lun 31 Oct 2022 - 8:47

Pour une reprise c'est une reprise!
Très beau travail de détaillage et de peinture, bravo!
Lostiznaos
Lostiznaos
Expert
Expert

Masculin
Messages : 1739
Date d'inscription : 31/12/2019
Age : 61
Localisation : Rhône Alpes Auvergne

MarinShadok aime ce message

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par MarinShadok Lun 31 Oct 2022 - 10:11

Merci beaucoup pour vos encouragements.
MarinShadok
MarinShadok
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 112
Date d'inscription : 09/08/2021
Age : 58
Localisation : F-Palaiseau (91)

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par jacques44 Lun 31 Oct 2022 - 10:47

Cela promet.
Bravo.
jacques44
jacques44
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 107
Date d'inscription : 09/10/2022
Age : 65
Localisation : Nantes Quartier De La Cagoule St Donatien

MarinShadok aime ce message

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par MarinShadok Ven 13 Jan 2023 - 21:33

Bonjour à tous !

Et meilleurs vœux pour la nouvelle année !


J'avance à pas d'escargot sur le chalutier...pas assez de temps hélas entre mon travail et un foule d'autres menues activités.

Les travaux des dernières semaines :

J'ai attaqué la peinture de la coque.
- apprêt AK
- pré-ombrage noir au  Tamiya XF 1 (Oublié de faire une photo Embarassed ...comme souvent) sur les œuvres vives.
- Rouge H414.

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220910



- Masquage des œuvres vives au film alimentaire puis bande de masquage pour courbes Tamiya (après essais c'est la seule qui ne laisse aucune trace sur la peinture. Toutes les autres - Tamiya ordinaire - Faller - scotch de masquage Bricotruc, même collés puis arrachés plusieurs fois au préalable sur le tapis de découpe marquent la peinture,  même après un temps très court...J'ai du rater quelque chose..).

- Peinture au blanc Tamiya XF 2 de la zone de la bande blanche de la coque, en débordant généreusement.
(Bon OK blanc sur apprêt blanc, ça ne ressort pas des masses...)


Chalutier ROC AMADOUR 1/200ème Ref 85608 20221116



- Peinture des œuvres mortes : Dark green Tamiya XF 70.

Chalutier ROC AMADOUR 1/200ème Ref 85608 20230110



Pendant les temps de séchage j'ai travaillé en parallèle sur d'autres éléments (Je ne suis quand même pas Si Lent Que Ça ).

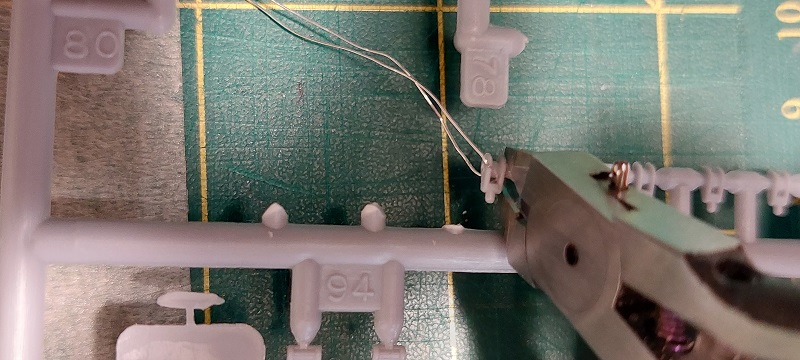

J'enfile les poulies sur un fil métallique avant de les dégrapper pour éviter de les perdre.

Chalutier ROC AMADOUR 1/200ème Ref 85608 20221020


Çà permet aussi de les peindre...

Chalutier ROC AMADOUR 1/200ème Ref 85608 20221021


D'autres poulies :

Chalutier ROC AMADOUR 1/200ème Ref 85608 20221118


On continue avec d'autres pièces :

Chalutier ROC AMADOUR 1/200ème Ref 85608 20220714


Et pour ranger tout ça :

Chalutier ROC AMADOUR 1/200ème Ref 85608 20221119

Un carré de papier avec le numéro des pièces au fond de chaque micro-boite (A l'origine, il s'agit d'une boite destinée à des perles que m'a trouvé mon épouse... aime )
MarinShadok
MarinShadok
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 112
Date d'inscription : 09/08/2021
Age : 58
Localisation : F-Palaiseau (91)

godefroy.f.kieffer et legrospascal aiment ce message

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par Yannick Sam 14 Jan 2023 - 8:34

Bonjour,

Superbe peinture  tiptop
C'est une chouette kit ce bateau
Sympa ta dame pour la boite bonne idée  Smile
Yannick
Yannick
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Autre / Ne pas divulguer
Messages : 498
Date d'inscription : 06/03/2016
Age : 52
Localisation : Alpes

https://kitsmodelstanks.forumactif.org/forum

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par Boutin Sam 14 Jan 2023 - 12:26

Je l ai commencé il y a 3 ans et je suis passé a d autres maquettes ,je vais essayer de le finir cette année comme certaines autres en attente ( transall, Atlantic, concorde. Se petit chalutier est sympathique

Boutin
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 109
Date d'inscription : 17/12/2021
Age : 63
Localisation : Essonne

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par Avry Lun 16 Jan 2023 - 11:00

Bonjour,
Mon père a fait construire ce bateau , ma sœur en était la marraine et j’ai moi-même fait une Maree de 15 jours à bord . Savez vous si une maquette déjà réalisée existe et serait à vendre ? Sinon il y a la heller au 200 eme mais est elle encore disponible ? Merci
Eric Avry

Avry
Visiteur de l'usine
Visiteur de l'usine

Masculin
Messages : 1
Date d'inscription : 16/01/2023
Age : 66
Localisation : Lorient

Boutin aime ce message

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par dracir Lun 16 Jan 2023 - 13:52

santa

Beau travail   demon6

santa
dracir
dracir
Correspondant Heller-Forever
Correspondant Heller-Forever

Masculin
Messages : 3414
Date d'inscription : 03/12/2015
Age : 60
Localisation : Lévignac 31

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par Tiger60 Lun 16 Jan 2023 - 19:09

Avry a écrit:Bonjour,
Mon père a fait construire ce bateau , ma sœur en était la marraine et j’ai moi-même fait une Maree de 15 jours à bord . Savez vous si une maquette déjà réalisée existe et serait à vendre ? Sinon il y a la heller au 200 eme mais est elle encore disponible ? Merci
Eric Avry
@Avry

mode1 regles1

@Modérateurs

_________________________________________________________
Chalutier ROC AMADOUR 1/200ème Ref 85608 32058510  Chalutier ROC AMADOUR 1/200ème Ref 85608 Images22    Chalutier ROC AMADOUR 1/200ème Ref 85608 Dsc08822  Chalutier ROC AMADOUR 1/200ème Ref 85608 Dsc05810  Chalutier ROC AMADOUR 1/200ème Ref 85608 Grappe13  Chalutier ROC AMADOUR 1/200ème Ref 85608 Patch_12
Tiger60
Tiger60
Admin
Admin

Masculin
Messages : 28356
Date d'inscription : 19/02/2015
Age : 49
Localisation : F - Oise (60)

https://heller-forever.forumactif.com

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par MarinShadok Mer 1 Fév 2023 - 22:01

Bonjour à tous !

Suite des travaux sur le portique arrière :

Peinture, pose des rambardes de l'Arsenal (une première pour moi) , des poulies et des projecteurs.

Chalutier ROC AMADOUR 1/200ème Ref 85608 20221210


Un peu de vieillissement : marquage des contours des trappes, traces de rouille.

Chalutier ROC AMADOUR 1/200ème Ref 85608 20230111


On s'attaque à la confection de l'échelle encagée d'accès au sommet du portique :

Je réalise des anneaux en fil métallique de 0.3 mm de diamètre roulé sur une queue de foret de 4 mm.
J'enfile 5 anneaux sur un axe en bois et je colle les montants longitudinaux à la cyanolite.

Chalutier ROC AMADOUR 1/200ème Ref 85608 20230112


"Démoulage" (ouh que c'est fragile ! affraid )

Chalutier ROC AMADOUR 1/200ème Ref 85608 20230113


 Il m'a fallu trois tentatives  pour y arriver sans casse...

Ajout d'une échelle de l'Arsenal, apprêt et peinture...

Chalutier ROC AMADOUR 1/200ème Ref 85608 20230114

Je le poserai à la toute fin pour éviter de le casser lors des manipulations du portique lors du collage sur la coque.

A bientôt !
MarinShadok
MarinShadok
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 112
Date d'inscription : 09/08/2021
Age : 58
Localisation : F-Palaiseau (91)

godefroy.f.kieffer, lagaffe92 et Boutin aiment ce message

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par dracir Jeu 2 Fév 2023 - 21:14

Embarassed

C'est fin comme travail  demon6

verre
dracir
dracir
Correspondant Heller-Forever
Correspondant Heller-Forever

Masculin
Messages : 3414
Date d'inscription : 03/12/2015
Age : 60
Localisation : Lévignac 31

MarinShadok aime ce message

Revenir en haut Aller en bas

EN COURS Re: Chalutier ROC AMADOUR 1/200ème Ref 85608

Message par JEF37 Jeu 2 Fév 2023 - 22:33

Jolie cette échelle !

bonne continuation !
JEF37
JEF37
Expert
Expert

Masculin
Messages : 8731
Date d'inscription : 02/06/2015
Age : 56
Localisation : F-Fondettes ( 37 )

MarinShadok aime ce message

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
