CITROËN 15 SIX Traction avant 1/8ème Réf 80799

Projet de longue durée:
Une traction au 1/8eme version Radio commandée.
La maquette elle même est un défit, y incorporer de quoi la rendre roulante ne fera que durcir la tache !!!!.
L'idée étant d'incorporer un différentiel avant, une transmission et son moteur sous le capot.
Des triangles et cardans en laiton, une bonne suspension et une bonne direction.
Pour le train arrière il sera également refait entièrement en laiton.

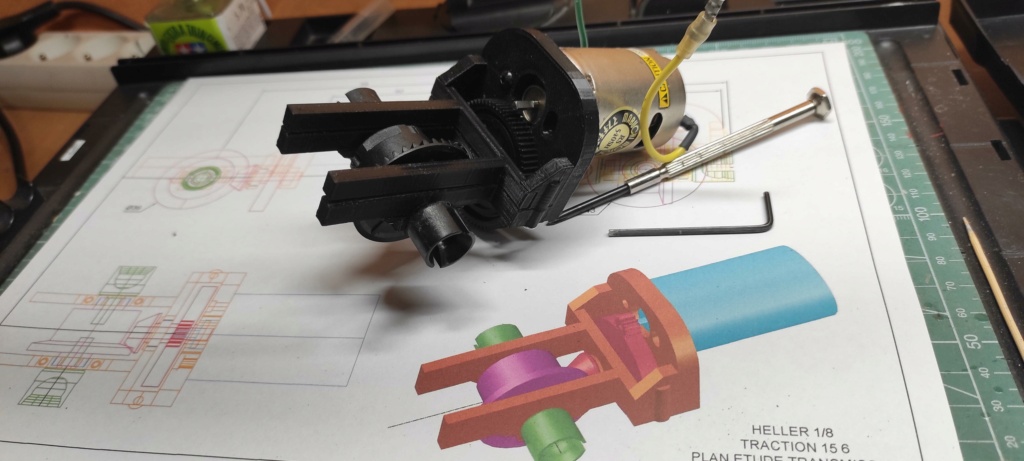

Première étude pour la motorisation.
Etude 3D pour avoir une idée des dimensions que cela peut donner.
Il me faut trouver des pièces beaucoup plus petites du commerce, si je veux pouvoir tout placer.
Car il faut penser au carter en PLA pour tenir le tout...vive les imprimantes 3D!.



2eme étude en cours ....
A suivre.

Manu

Bon montage.

Dans la série je ne savais pas que c'était impossible mais je l'ai fait quand même. Sacré challenge.
Je suis impatient de voir ça.

paul-m a écrit:Dans la série je ne savais pas que c'était impossible mais je l'ai fait quand même. Sacré challenge.
Je suis impatient de voir ça.

Hi hi hi.. j'ai pas fini de me mordre les doigts moi !!!!!

Je connais un membre d’un forum voisin qui, en plus d’avoir rallongé sa Traction pour en faire une commerciale, l’a radio-commandée..

Sacré challenge pour caser l’essieu AV moteur et directionnel

Bon montage

JEF37 a écrit:Je connais un membre d’un forum voisin qui, en plus d’avoir rallongé sa Traction pour en faire une commerciale, l’a radio-commandée..

Sacré challenge pour caser l’essieu AV moteur et directionnel

Bonjour Jeff.
j'ai en effet vu sur un autre forum son montage, extra pour info. déjà pour l'avoir transformer il fallait être couillu !!!!
La nuance avec son approche c'est que je ne vais pas faire un chassis RC avec la carrosserie dessus, mais bien de tenter d intégrer le tout sous le capot.
Et pour l'essieu arrière de le refaire en métal plus ou moins identique à celui de la maquette.

pour le moment je regarde avec un nouveau différentiel plus petit, et une distribution revue et corrigée afin d'arriver à réduire le volume....
Idem pour le moteur, en trouver un plus petit avec du couple..et pas trop rapide.

Photo à venir....

Manu

Bonne chance, je suis très impressionné d'oser réaliser une telle modification !

Je pense avoir trouvé l'idée générale pour caser le moteur entre la couronne de transmission et le différentiel.
Et pour les triangles de train avant je vais partir sur l'idée que j'ai dessiné. reste plus qu'a revoir ca en 3D !!! :D

Je vais suivre (et serai intéressé de la voir en vrai en voisin...) !

rekreation a écrit:Je vais suivre (et serai intéressé de la voir en vrai en voisin...) !

ohhhh en effet on est voisin !!!
Pourquoi pas se voir en effet quand le projet aura bien avancé .

Manu

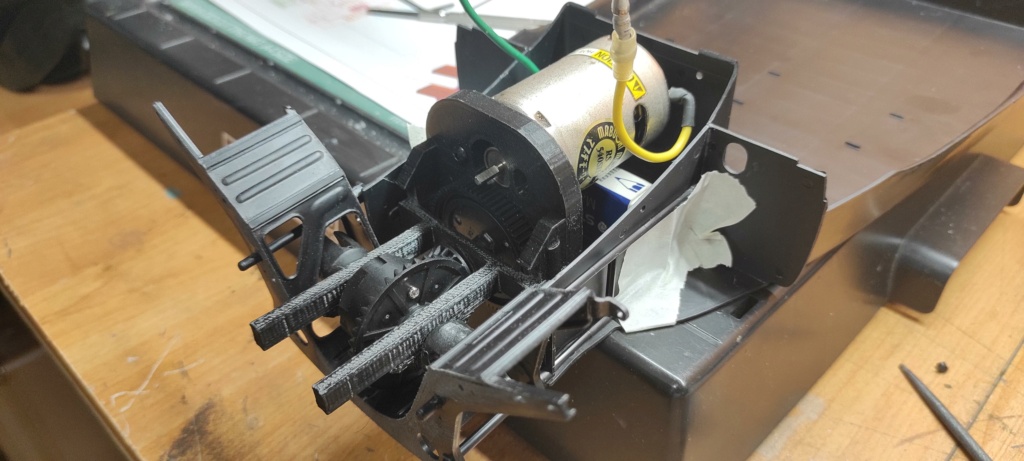

nouvelle étude, et nouvelle impression 3D.
Le différentiel, la transmission et le moteur rentrent !...pfffoouuu reste pas beaucoup de marge!!!
Il me reste à découper dans le berceau de support de train avant, la partie en ruban jaune afin de faire descendre de 2 ou 3 millimètres l'axe du différentiel.

la suite sera de préparer les attaches afin de caller tout ca correctement dans le compartiment moteur.

ca c'est du projet compliqué !!! bon courage pour cette construction. Et encore plus de courage pour oser faire rouler la maquette !

un montage a suivre

Après plusieurs testes, plusieurs impressions 3D, j'arrive à peut prêt à en voir le bout....
Actuellement je galère sur la direction.
Après il ne restera plus que la suspension à modéliser.
Le moteur et son pignon sont en attente de livraison.
Montage pour bientôt!
Voici une photo de la modélisation 3D du jour.

Manu

Bonjour bonjour!!
qui pourrait me donner l'entraxe du train avant de la traction au 1/8?
de l'axe du pneu à l'axe de l'autre pneu.
Merci d'avance

Manu

Photo 1.
le system d'attache du berceau moteur est fait en laiton pour supporter les vibrations et chocs possibles du train avant.

photo 2.
le bloc moteur et le Servo de direction rentrent pile poil dans l'espace existant....ouffff




Pour le moment tout semble aller pour le mieux.....
J'attend le moteur définitif et son pignon pour tester la transmission.
Prochaine étape, monter le train avant de la maquette Heller afin d'avoir les cotes, pour finaliser le modèle 3D.

Montage du train avant (Heller) afin de prendre les cotes pour pouvoir avancer le modèle 3D

Après la modification du modèle 3D...place à l'impression des triangles et supports de fusées.
Ainsi que la préparation des axes laiton.


Montage définitif du support du train avant, et montage des triangles hauts et bas.

Tres beau travail.

chouette boulot

Quelques news:

1/ nouveau moteur, et contrôleur bien reçus. 1er teste pour faire tourner le différentiel: La couronne de transmission est à refaire avec moins de dents. je vais passer de 90 à 82 car trop bruyante.

2/ Amortisseurs en cours de livraison.

3/ cardans et fusées en cours de montage...photos à venir.

à suivre....

Youpiiiiii premier montage avec les cardans etc...les premiers tours de roues du train avant sont validés !!!!
Prochaine étape: Fabrication des supports d'amortisseurs, et montage des amortisseurs des qu'ils arrivent.

Manu
