Croiseur lourd de 10 000 t ALGERIE

VMD-25 a écrit:

Jacques a écrit:



Tu Toujours fidèle Marc ... Comme Petit Bn ... T es entré en religion sur le sujet ...  :D

Obligé de suivre une telle oeuvre avec une tel quantités de détails ...



Et tes astuces ne tombent pas dans oreille d'un sourd, elles me servent et m'inspirent d'elles pour mes montages ...


Marc VMD-25

C est aussi le but de montrer en expliquant ...
Patience en ce moment je fais des renvois de poulies ... Si ça te dit ...  :D

Histoire de me reposer de mes supports de renvois de poulies ... Dont je n ai toujours pas compris comment elles fonctionnent ...
Si quelqu un à la solution je suis preneur ...  :D
Une suite qui doit vous permettre de mieux vous éclairer ...  :P

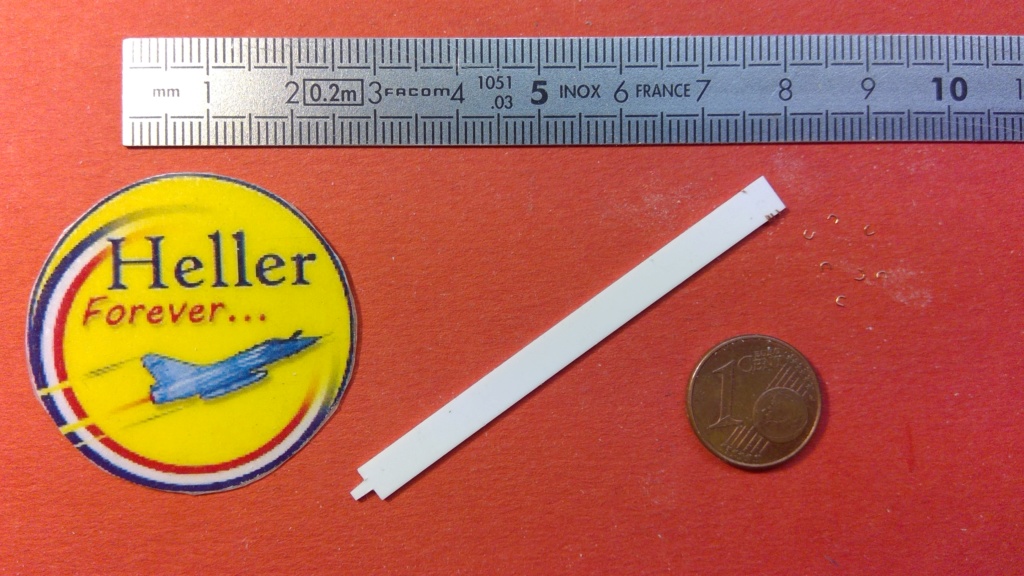

Sur une baguette d EVERGREEN à l épaisseur fine ... 0,5mm ...
Je réalise 4 ronds (normalement, il m en faut que 3 ... ) de 3mm avec un emporte pièce ...




Dans un reste de grappe, je réalise un étiré de 2 ou 2,5mm (de diamètre et une hauteur qui sera réduite à moins de 2mm ... ) pour réaliser 4 pièces ...




Je colle les ensembles  ...




Dans une grappe du bon diamètre que j ai arrondis au papier à eau fin (400 et 600) ...
Je découpe 4 pièces ...




La suite avec une chute de l intercalaire ...




Qui me sert à sortir 4 bandes ... Que je transforme par un pliage à froid en U ...
Avec une petite découpe sur le haut pour affiner ...




Et que je colle sur les bases réalisées précédemment ...
Là c est une erreur je peux dire avec le recul ...  J aurais du attendre de faire la suite puis coller ...  ;)






J ai oublié un détail avant de coller les U ...
Pour cela, j ai besoin d un brin en cuivre ...




Ce brin de cuivre, je l entoure sur le reste de grappe qui servis pour réaliser le corps ...
Une spire ...
Un cercle ...
Qui se positionne sur le haut du corps de base ... Juste avant le U ...
En écrivant, je me dis qu il y avait plus simple ... Je tournais sur le corps même ... Un point de cyano ... Un coup de cutter pile à la liaison ... Et c était bon ...  ;)



et je fais pour les 4 ...
On devine l éclat du cuivre, juste avant le haut et le U ...







Pendant que je suis dans le cuivre ...
Et que je me sens relaxe pour un collage que j appréhende du fait de la minutie et symétrie qu il va falloir avoir ...
Sur une baguette dont l épaisseur correspond à la largeur de ce que je veux réaliser ...
Je l entoure du brin de cuivre ...



Je coupe ...
J obtiens des tout petits U ...
Il m en faut au moins 10 ...



Que je colle sans trembler et sans bouger en respectant un tracé tout en gardant un angle droit ... Et le faisant pour 2x4 ...
Et ça l a fait ... Ouf ... et du 1er coup ...  :D
Je suis bien resté concentré ...


















Bon sur la lancée, je continue dans le cuivre ... 2 brins ...




Pour obtenir une échelle ...
Mais bof ... le rendu n est pas extra ...  :|
C est mis de coté et je verrais plus tard différemment ...  ;)










Retour le montage en cours ...
Fine bandelette ...




Que je colle dans la longueur des cylindres ... Pour couper aux extrémités ...




De l alu et l emporte pièces de 3mm ...




Des petits ronds qui sortent un poil bombé ... Ce que je voulais pour avoir fait un test ...



En attente ...
On voit l épaisseur rajouté sur le cylindre ...




Je colle la partie bombée sur l une des faces ...



Dans une chute d un petit carré ... Je réalise des tout petits triangles ...
De 2 types ...
Angle droit (en haut) et isocèle (en bas) ... Dans le principe ...  ;)



Que je colle sur une base très fine ...
J affine ...

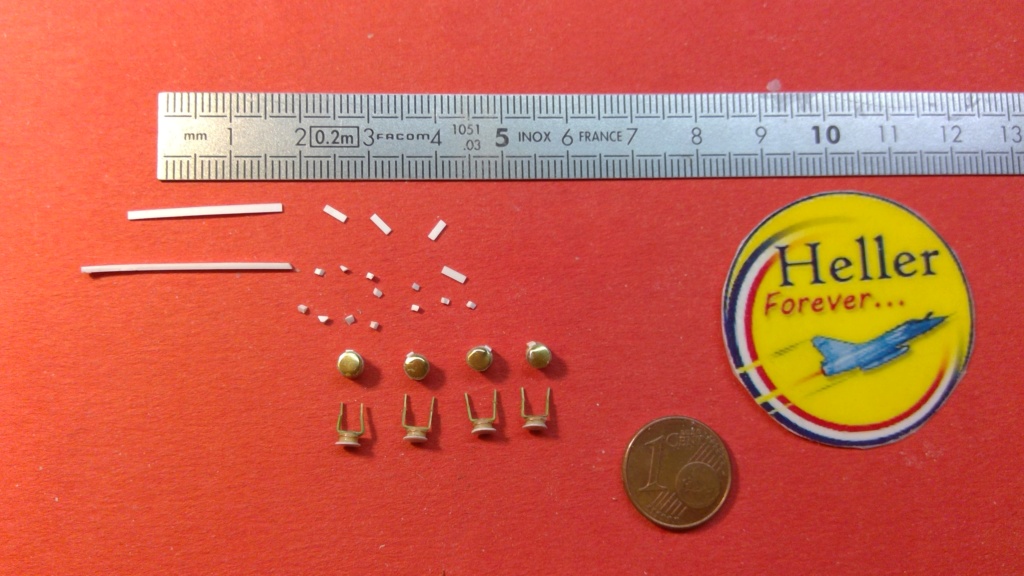

Et j obtiens ça ...



Que je réalise 4 fois ...



Et les pièces obtenus sont collées sur la base du U ...




Je colle mes cylindres ...

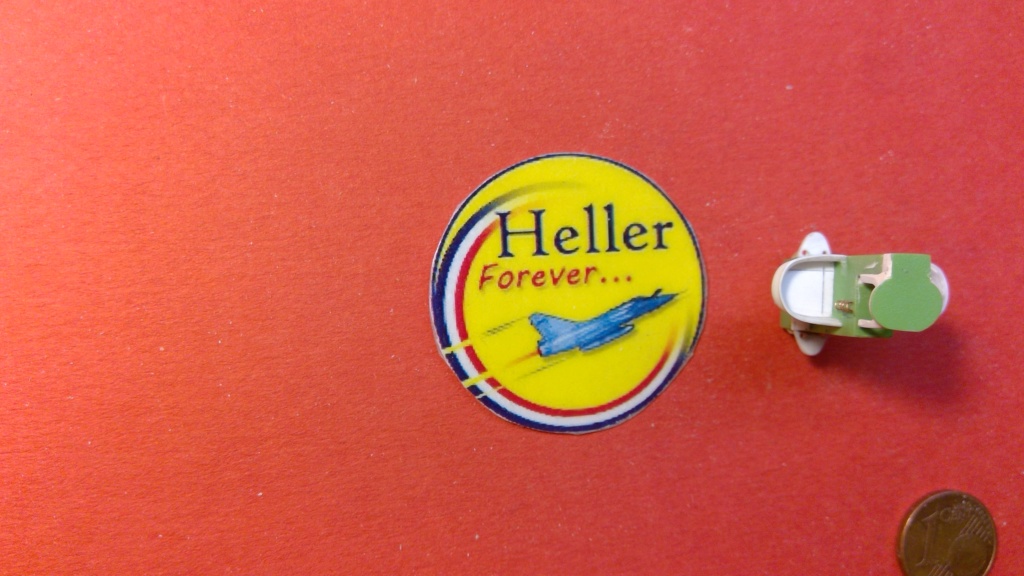

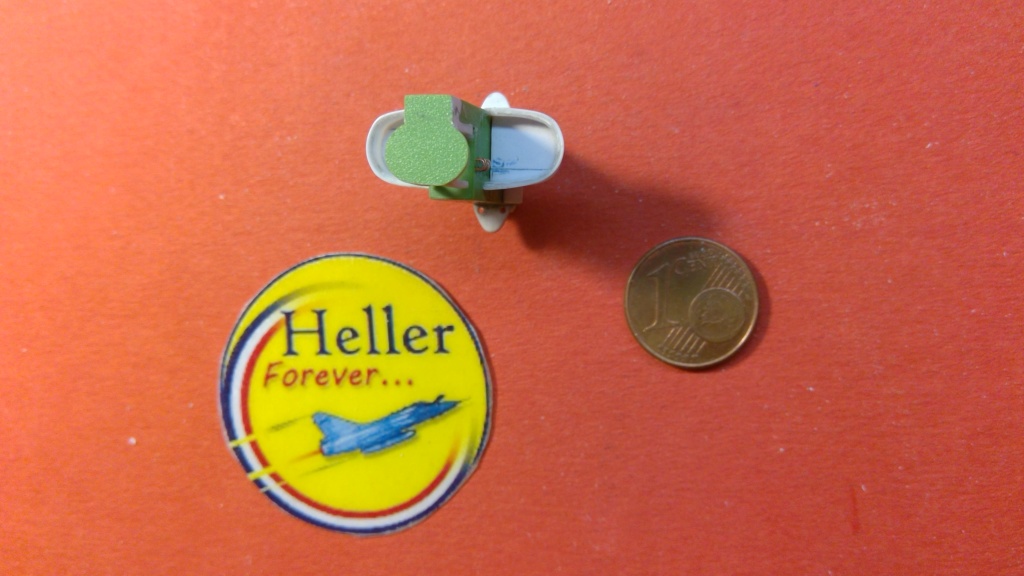

Et mes 4 projecteurs ont pris forme ...
Le collage du cylindre sur le U ... Bonjour le stress ... Ca été très compliqué et long ...  :|  ... Comme un montage de DC4 de chez REVELL ...  :D










Le travail sur ces projecteurs n est pas finit ...
Mais comme dit ... Le collage des projecteurs sur leurs supports n a pas été de tout repos et m as bien fait stresser ...
Comme quoi ce qui paraissait compliqué (l échelle des plateformes) a été ultra simple ... Et ce collage à l allure simple m a donner l occasion de revoir tout mon répertoire  de jurons  ... Et comme dit mon fils en parlant de Lambert WILSON dans sa réplique de juron dans MATRIX ... Il manque de vocabulaire par rapport à toi (enfin moi)  ...  :P
Va comprendre ...
Donc je reviendrais sur les projos ...
Mais la suite se trouve sur les grues, les fixations, les poulies ... De grands moments à venir ...
Mais là aussi plus simple que prévus ...
Au moment ou j écris, je suis presque en phase peinture sur ma superstructure qui est est bien remplis ...  :D
A suivre ...

Un bon coup de projecteur sur ce travail milimétré.
Le 4ème va où?

JLT-93 a écrit:Un bon coup de projecteur sur ce travail milimétré.
Le 4ème va où?

Merci Jean Luc  ...
Un éclairage qui a faillit m électrocuter sur ce que je voyais très simple en final  ...  :D ... Du style tu prends ... Tu colles ... Mais ça n a pas voulus faire ça et sur les 4 ...  ;)
Le 4ème va nul part pour l instant ... C était pour le cas ou ...
Et si j avais été malin, j aurais du jeter un coup d oeil pour voir si sur l avant, il n y en vais pas d autres ...
J en ai au moins d avance ...
L étape présentée est dans sa totalité ... Mais elle représente mis bout à bout 8h de travail ...  ;)

très joli détaillage de ces projecteurs, bravo Jacques
Jmichel  :pirat: :pirat: :pirat:

toubib a écrit:très joli détaillage de ces projecteurs, bravo Jacques
Jmichel  :pirat: :pirat: :pirat:

toubib a écrit:très joli détaillage de ces projecteurs, bravo Jacques
Jmichel  :pirat: :pirat: :pirat:

Merci Jean Michel ... Pour la suite j ai été très inspiré ... Et bien plus simple que je croyais ... :D

VMD-25 a écrit:

toubib a écrit:très joli détaillage de ces projecteurs, bravo Jacques
Jmichel  :pirat: :pirat: :pirat:

Merci Marc, pas trop fort mes petits fils dorment ... C est la sieste ...   :P
Dans la foulée j attaque mes renvois de poulies au 400 ...  :D

'lut les gars de la marine,

Il y a un truc qui me "scie la nouille" en dehors du montage, du scratch, c'est que je ne vois pas un point de colle en trop, pas une tâche, rien, que dalle, nada, "peau de balle" et tout ça sur de l 'infiniment petit...Mais comment fait -il?

T'aurais pu quand même creuser les spots et mettre une grappe transparente pour le verre, une ampoule et un branchement pour les allumer! nanmé !
:D

Arrête PetiBn, il est capable de le faire !!! ;) ;) ;) ;)
Jmichel  :pirat: :pirat: :pirat:

Sacré travail sur les projecteurs  :shock:

Petit Bn a écrit:'lut les gars de la marine,

Il y a un truc qui me "scie la nouille" en dehors du montage, du scratch, c'est que je ne vois pas un point de colle en trop, pas une tâche, rien, que dalle, nada, "peau de balle" et tout ça sur de l 'infiniment petit...Mais comment fait -il?

T'aurais pu quand même creuser les spots et mettre une grappe transparente pour le verre, une ampoule et un branchement pour les allumer! nanmé !
:D

Tu vois YODA et le X WINGS qu il soulève ... ?
Ben moi c est pareille je maintiens tout par l esprit ...  :P

toubib a écrit:Arrête PetiBn, il est capable de le faire !!! ;) ;) ;) ;)
Jmichel  :pirat: :pirat: :pirat:

Non là je jette l éponge ...  :D
Mais c est pas très compliqué ...
Le corps du projo doit être vers les 2,5mm  ...
Tu perces de pars en pars avec du 2 ...
Tu agrandis à la lime ronde ...
Un coup de papier de carrossier à l intérieur pour bien faire rond ...
tu poses une fine plaque sur l une des ouverture ...
Tu ponces pour finir le joint voir mastic si besoin ...
Si Ok peinture gris clair mat ... Peinture intérieur chrome à l intérieur ...
Un chute d étiré pour l ampoule ...
Peinture chrome sur l ampoule ...
Quand c est sec, tu mets du jaune translucide pour donner l éclat d une lampe ...
Tu colles l ampoule à l intérieur ...
Un transparent fin ...
Un coup de de lustrant TAMIYA pour donner de l éclat à la transparence ...
L emporte pièce de 3 mm ...
Juste marquer et tourner en appuyant ...
Récupérer la glace qui a un aspect légèrement bomber ...
Colle spécial vitre ....
Un filet sur les bords du corps du projo ...
Poser la vitre avec le bombé dans le bon sens ...
Centrer et appuyer doucement et garder la pose le temps que la colle prenne ...

Donc si y en a un qui veut s y coller ...Il a le mode d emploie ... Et si on s est faire pour 1 ... Ca marche pour 3 ...  :D

et avec des leds ??? :twisted: :twisted: :twisted:
:P :P :P
Jmichel

toubib a écrit:et avec des leds ??? :twisted: :twisted: :twisted:
:P :P :P
Jmichel

Pas possible pour moi ... Car pour alimenter, l alimentation doit se trouver ou passer par la coque ... Monter l élect au sommet c est encore jouable ... mettre le courant dans le projo avec l imagination c est peut être possible et ça c est encore à voir ...
Mais mettre les fils sur un plancher de moins de 2 mm qui plus est est amovible ... Whaou c est costaud ... Celui qui y arrive respect ...  :twisted:
Et une led de moins de 2mm ... Ca se trouve ... ?

JLT-93 a écrit:

toubib a écrit:et avec des leds ??? :twisted: :twisted: :twisted:
:P :P :P
Jmichel

Vous m aurez pas sur ce coup là ... J ai mis une réponse ...  :P

Jacques a écrit:

toubib a écrit:et avec des leds ??? :twisted: :twisted: :twisted:
:P :P :P
Jmichel

Pas possible pour moi ... Car pour alimenter, l alimentation doit se trouver ou passer par la coque ... Monter l élect au sommet c est encore jouable ... mettre le courant dans le projo avec l imagination c est peut être possible et ça c est encore à voir ...
Mais mettre les fils sur un plancher de moins de 2 mm qui plus est est amovible ... Whaou c est costaud ... Celui qui y arrive respect ...  :twisted:
Et une led de moins de 2mm ... Ca se trouve ... ?

Quand on veut, on peut!
Signé: Joke

non Jacques , on veut pas te pousser à l'impossible
ce que tu fais est remarquable et le projet de mettre des leds devrait etre considéré depuis le début
peut être un futur montage ? en tous cas, cela m'intéresse d'y réfléchir
Jmichel  :pirat: :pirat: :pirat:

32Dundee a écrit:Sacré travail sur les projecteurs  :shock:

Merci Jean François ... Ils m ont donné du fil à retordre les 3 p'tits ... Surtout le final ...
Mais y a encore du boulot dessus ...  :D

JLT-93 a écrit:

Jacques a écrit:

Pas possible pour moi ... Car pour alimenter, l alimentation doit se trouver ou passer par la coque ... Monter l élect au sommet c est encore jouable ... mettre le courant dans le projo avec l imagination c est peut être possible et ça c est encore à voir ...
Mais mettre les fils sur un plancher de moins de 2 mm qui plus est est amovible ... Whaou c est costaud ... Celui qui y arrive respect ...  :twisted:
Et une led de moins de 2mm ... Ca se trouve ... ?

Quand on veut, on peut!
Signé: Joke

Trouve une led de moins de 2mm et jaune ... Faut qu elle fasse 1x1 avec les fils  ...  :P

toubib a écrit:non Jacques , on veut pas te pousser à l'impossible
ce que tu fais est remarquable et le projet de mettre des leds devrait etre considéré depuis le début
peut être un futur montage ? en tous cas, cela m'intéresse d'y réfléchir
Jmichel  :pirat: :pirat: :pirat:

Je le sais bien ...  :D
Non là c est hyper chaud ... Quand je vois déjà comme c est lourd à mettre en place dans mon MUSTANG au 24 pour passer tout les fils pendant le montage ...  :D
Alors au 400ème dans des projos ... Non pour ça faut au moins du 200 pour y réfléchir ... Je dis y réfléchir ...  :D

tu as raison, il faut y réfléchir tranquillement
Jmichel  :pirat: :pirat: :pirat:

Petit Bn a écrit:'lut les gars de la marine,

Il y a un truc qui me "scie la nouille" en dehors du montage, du scratch, c'est que je ne vois pas un point de colle en trop, pas une tâche, rien, que dalle, nada, "peau de balle" et tout ça sur de l 'infiniment petit...Mais comment fait -il?

T'aurais pu quand même creuser les spots et mettre une grappe transparente pour le verre, une ampoule et un branchement pour les allumer! nanmé !
:D

Merci, comme pour le reste, j essaye toujours de soigner ce que je fais ... Moins y a ... Moins j ai de travail d élimination sur le sujet ...  :D
Si il faut je re-ponce derrière ... Des fois ça me joue des mauvais tours ...  :D
Pour la cyano, je pose la colle dans une chute d intercalaire par exemple ... Puis je passe une pointe d étiré et je pose sur l endroit à coller ...
Et pour la colle liquide je fais de même mais c est la pièce qui effleure le pinceau ... Et si je peux je touche l autre partie ou la pièce va se poser comme ça pas besoin de charge en colle ...
Ca c est ma base ... Mais y a plein de variantes ...  :D
