Perdu dans la jungle Empty Perdu dans la jungle

Message par Fogg Lun 19 Déc 2016 - 22:17

Bonjour, cette fois j'ai voulu représenter un B17 crashé dans la jungle et retrouvé 60 ans plus tard par la société Fogg's explorations.
Toute la difficulté de cette représentation réside dans le fait qu'il faut imaginer le résultat final avant l'action et détruire l'avion de
manière réaliste avant montage c'est à dire sur grappes. Autant vous dire que j'ignorais alors que je me lançais dans un travail
des plus déprimants, ne penser que "destruction" finit par marquer le bonhomme.
Donc destructions, certes, mais pas n'importe comment. Ancien de l'armée de l'air j'ai eu l'occasion de rencontrer de ces vieux coucous
terminant leur carrière sur un coin d'herbe au fin fond d'une base aérienne et j'ai pu en tirer de précieux renseignements et photos.
Les avions sont en alu, les plaques rivetées sur des montants, également an alu mais d'une autre couleur, vert caca d'oie en ce qui
concerne les américains. le jeu consistait donc à découper l'avion dans l'épaisseur du plastique formant la maquette afin d'enlever des plaques
tout en laissant apparaître les montants. Deux outils sont nécessaires pour ce genre de travail : un porte mines (qui servira à tracer)
et une fraise (et même plusieurs, ça s'use aussi ces petites bêtes là) de dentiste montée sur une petite perceuse électrique.
Eh oui les amis, la réalisation de certains dioramas passe nécessairement par l'amitié avec votre dentiste...

Premières découpes après traçage :

Perdu dans la jungle B17a_015



Ci-dessus, j'en ai profité pour découper la porte latérale


Perdu dans la jungle B17a_013

Perdu dans la jungle B17a_010

Perdu dans la jungle B17a1_10
on avance tout doucement.
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Lun 19 Déc 2016 - 22:21

Le pilote est toujours aux commandes de son appareil  :

Perdu dans la jungle B171_010
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Lun 19 Déc 2016 - 22:30

Toutes les pièces de la maquette seront ainsi victimes du temps et de la jungle,
les verrières :
Perdu dans la jungle B17_0010

Perdu dans la jungle B17_0014

Perdu dans la jungle B17_0012

Perdu dans la jungle B17_0011

Perdu dans la jungle B17_0013
Le B-17 B fait son premier vol le 27 juin 1939.
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par dakota59 Lun 19 Déc 2016 - 22:39

tu cartonnes tu cartonnes chouette
dakota59
dakota59
Expert
Expert

Masculin
Messages : 3083
Date d'inscription : 24/10/2016
Age : 60
Localisation : F-halluin 59250

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Lun 19 Déc 2016 - 22:46

Quand je vous disais que la destruction était très longue :


Les capots moteurs y passent également :
Perdu dans la jungle B17a_017

La verrière est éclatée sur le dessus, les éclats d'aluminium sont faits avec du papier... alu...
Perdu dans la jungle B17aaa10

le tableau de bord subit le même sort :
Perdu dans la jungle B17aaa13

sans parler de la soute à bombes dans laquelle les bombes rouillent tranquillement :
Perdu dans la jungle B17aaa14
Il a eu beaucoup de chance, se crasher sans pouvoir larguer ses bombes est généralement voué à une explosion au contact.
Ce qui l'a sauvé, c'est qu'il à touché  dans un marais... Il va donc falloir en créer un...
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Lun 19 Déc 2016 - 22:57

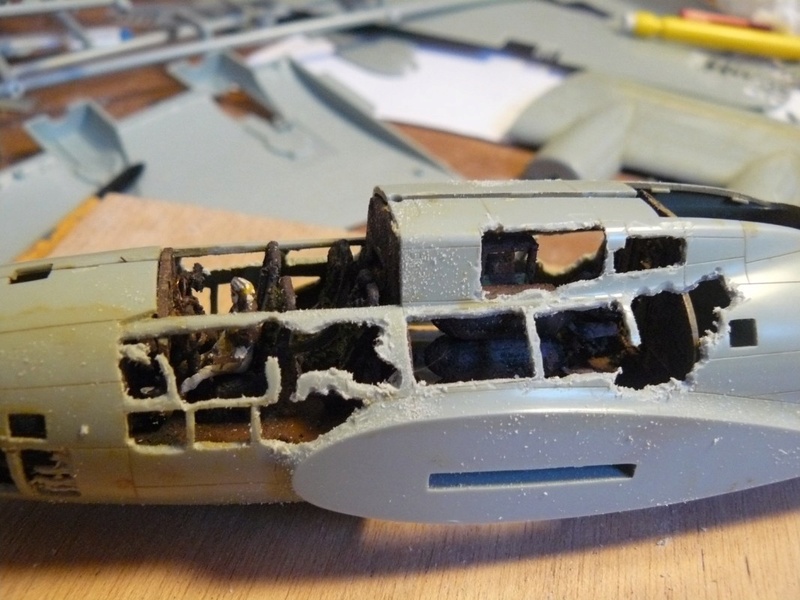

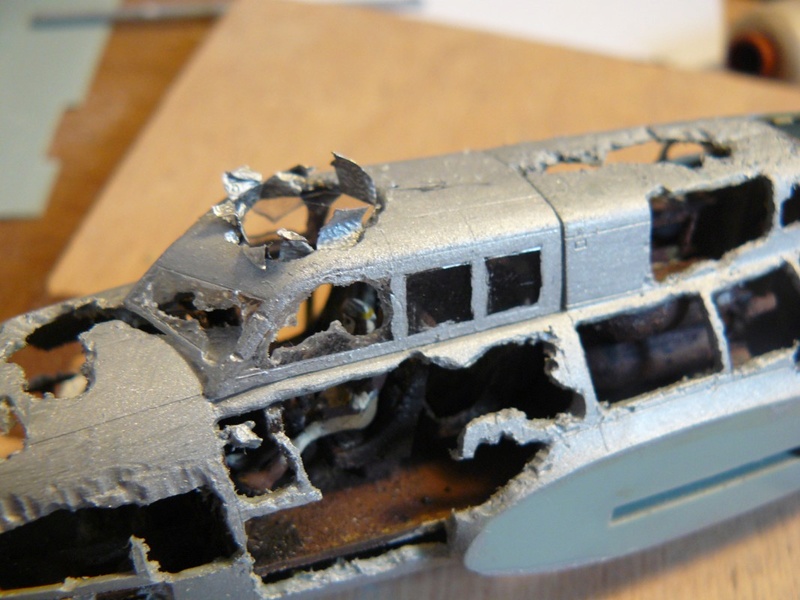

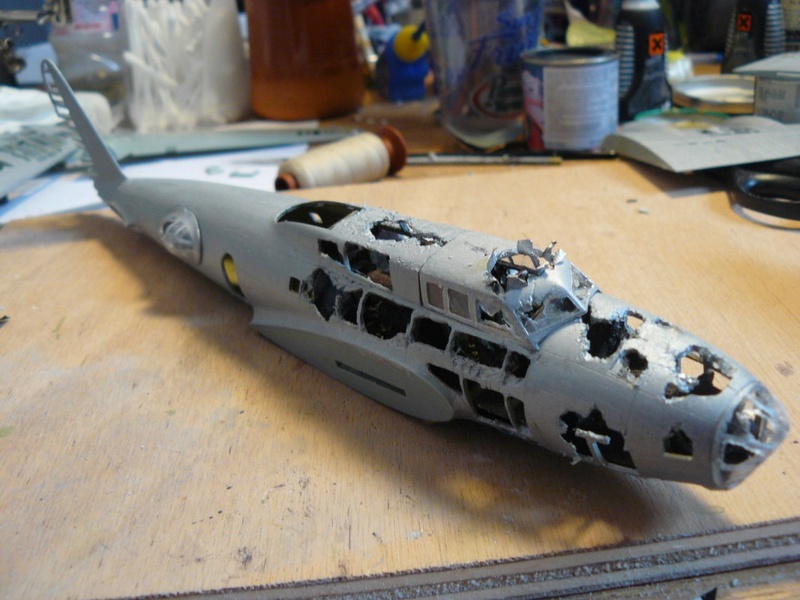

Mais pour l'heure il s'agit d'assembler toutes ces pièces tordues, pourries, rouillées, dans une cellule déchiquetée :

Perdu dans la jungle B17aaa19

Perdu dans la jungle B17aaa17

Perdu dans la jungle B17aaa16

Puis on commence les premières couches de peinture, sur fond d'alu (humbrol), au pinceau. Je ne sais si vous le savez
mais l'alu des avions jaunit puis devient marron-jaune avant de se désagréger...
Perdu dans la jungle B17aaa15

La désagrégation progresse sous mon pinceau :
Perdu dans la jungle B17aaa18
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Lun 19 Déc 2016 - 22:59

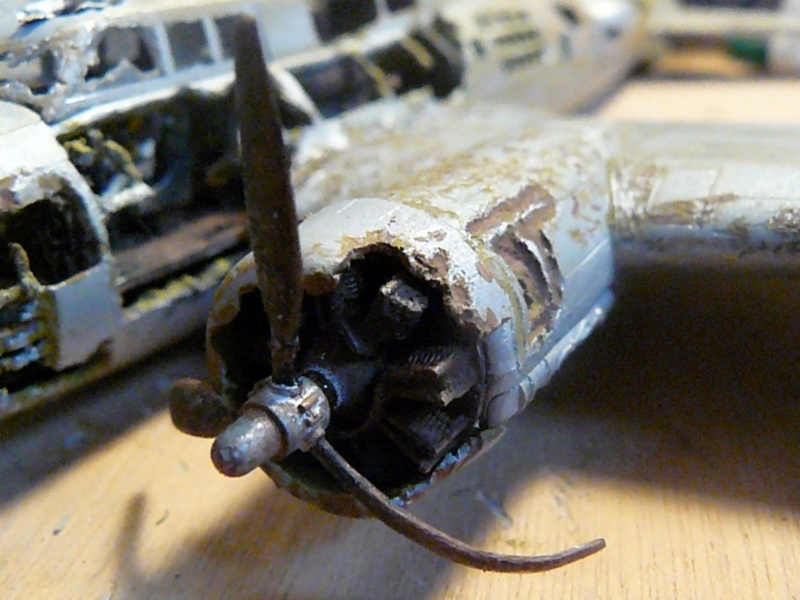

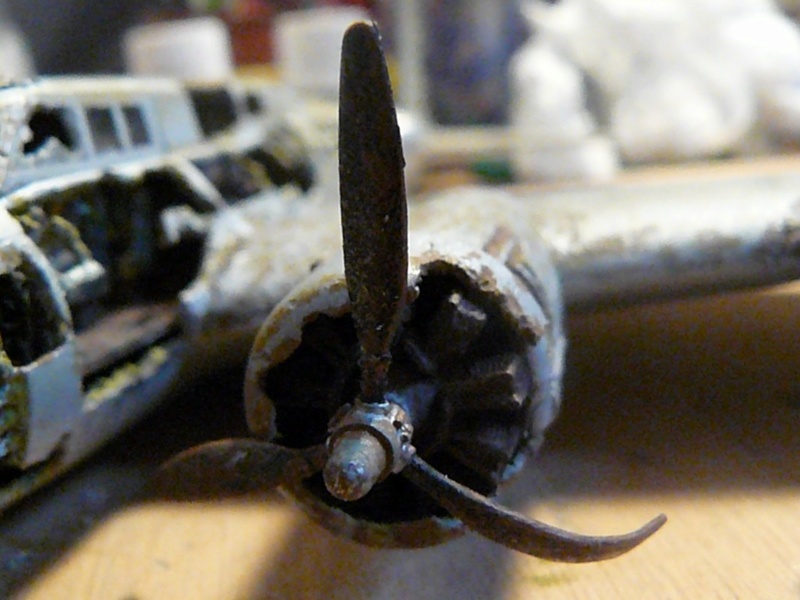

Montage des moteurs et mise en peinture :

Perdu dans la jungle B17_1a11

Perdu dans la jungle B17_1a10

Perdu dans la jungle B17_1a13

Perdu dans la jungle B17_1a12

Perdu dans la jungle B17_1a14
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par dakota59 Lun 19 Déc 2016 - 23:05

j'adore tiptop tiptop tiptop
dakota59
dakota59
Expert
Expert

Masculin
Messages : 3083
Date d'inscription : 24/10/2016
Age : 60
Localisation : F-halluin 59250

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Lun 19 Déc 2016 - 23:06

Pose et destruction des marques de nationalité :
Perdu dans la jungle B17_1a15

Perdu dans la jungle B17_1a18

Perdu dans la jungle B17_1a16

Vue générale de l'avion terminé :
Perdu dans la jungle B17_1a17
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Lun 19 Déc 2016 - 23:08

Merci de ton intérêt Dakota.
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Lun 19 Déc 2016 - 23:26

Bien, mais je vous parlais d'un marais... Il va donc falloir le réaliser. Avant cela, je vais mettre une falaise dans
un angle du diorama, elle se prolongera sur deux côtés, pour augmenter l'impression de tassement de l'appareil
dans la jungle.

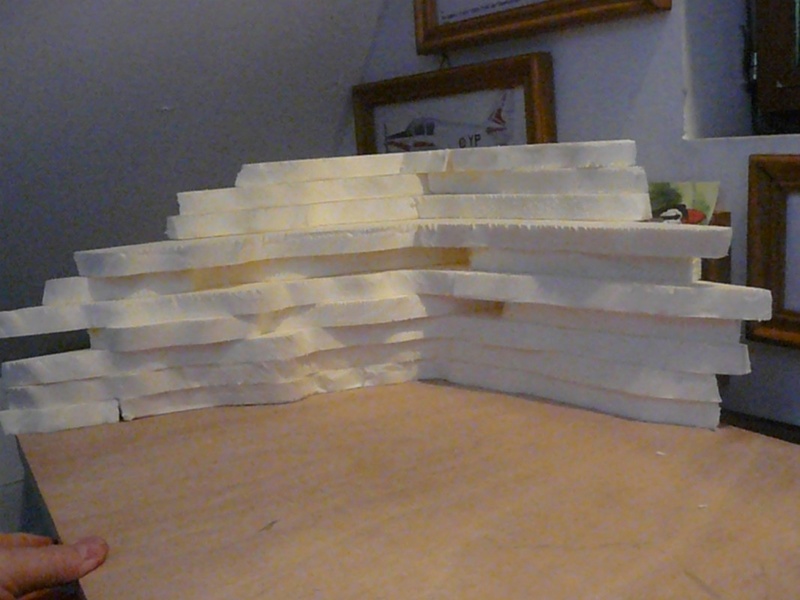

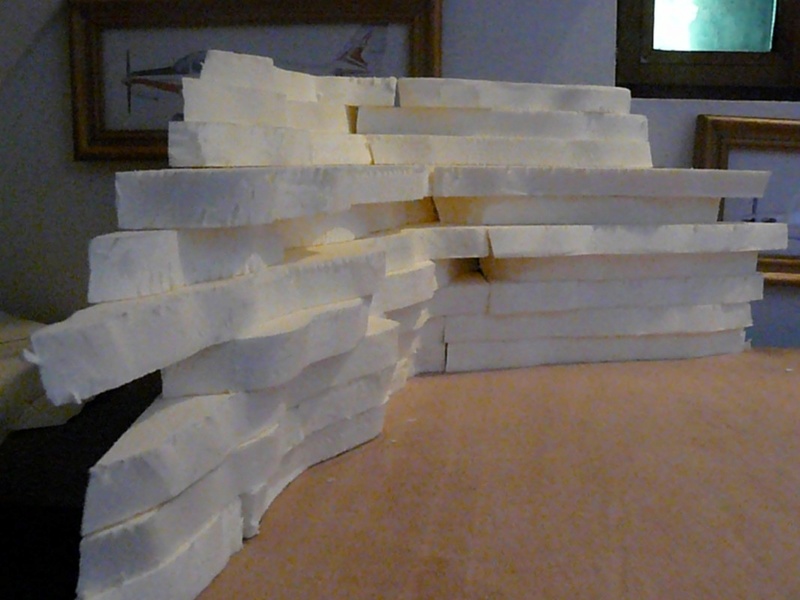

Pour la falaise j'utilise des plaques de polystyrène, tracées suivant la technique des courbes de niveaux que l'on
trouve sur toutes les cartes routières et je vais les superposer en les décalant, ce qui me donnera des surplombs
ou des grottes suivant le cas. Exemple :
Perdu dans la jungle B17_1a20

Perdu dans la jungle B17_1a19
Une fois collées et travaillées à la dremmel munie d'une ponceuse rotative (attention, port d'un masque obligatoire si vous ne
souhaitez pas vous emplir les poumons de micro particules de polystyrène), cela donne ceci :

Perdu dans la jungle B17_co10
Je vais mettre une cascade dans le coin, le tracé sur le contre plaqué correspond à la découpe nécessaire pour loger l'eau
de la chute qui disparaitra par la petite grotte à gauche.

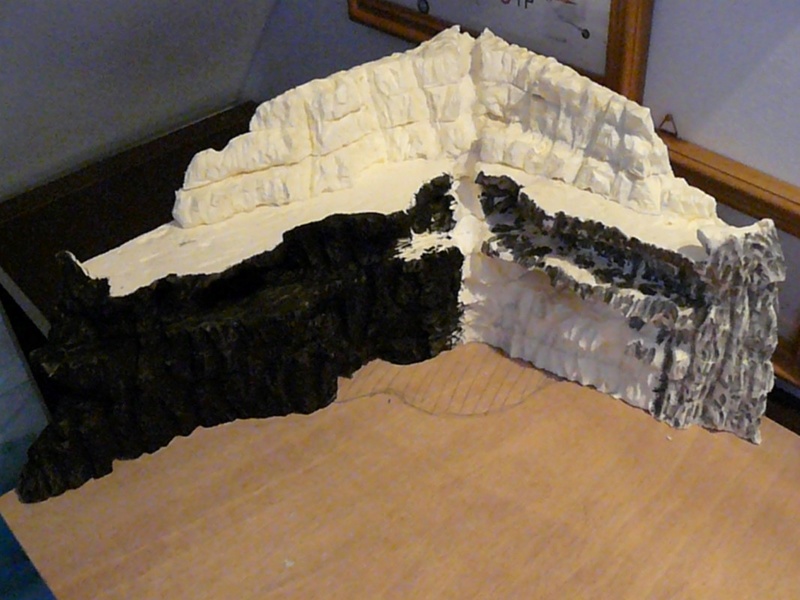

La mise en peinture suit toujours le schémas jus humbrol et essence à briquet :
Perdu dans la jungle B17_co12


Perdu dans la jungle B17_co13
Trois sortes de gris (humbrol) sont ensuite appliquées pour accentuer le relief avant collage de la terre moulue dans les
creux et de l'herbe par dessus.
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Lun 19 Déc 2016 - 23:28

J'ajoute des arbres dont les racines plongeront jusqu'en bas pour aller chercher l'eau :

Perdu dans la jungle B17_co14

Perdu dans la jungle B17_co15
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Lun 19 Déc 2016 - 23:36

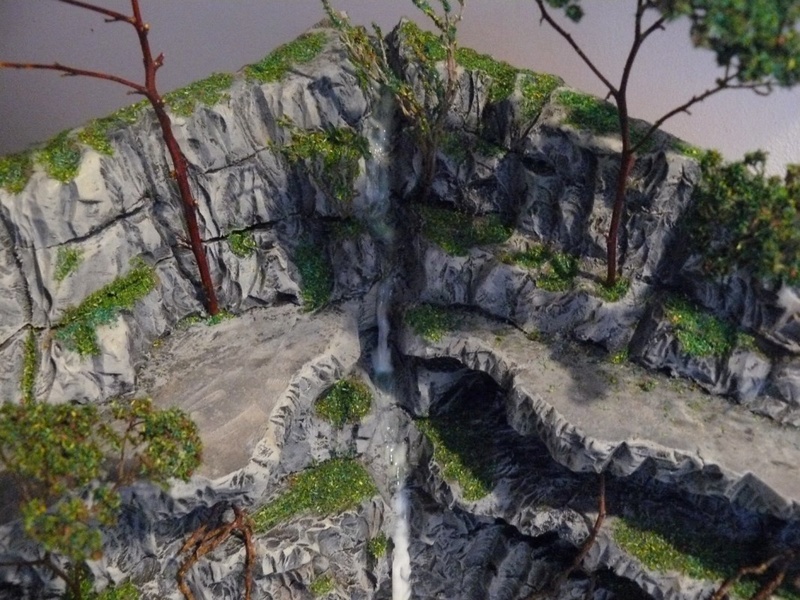

La cascade :
toujours en liquide GPP puis repeinte avec des touches de blanc acrylique :
Perdu dans la jungle Falais12

Perdu dans la jungle Falais14

Perdu dans la jungle Falais11

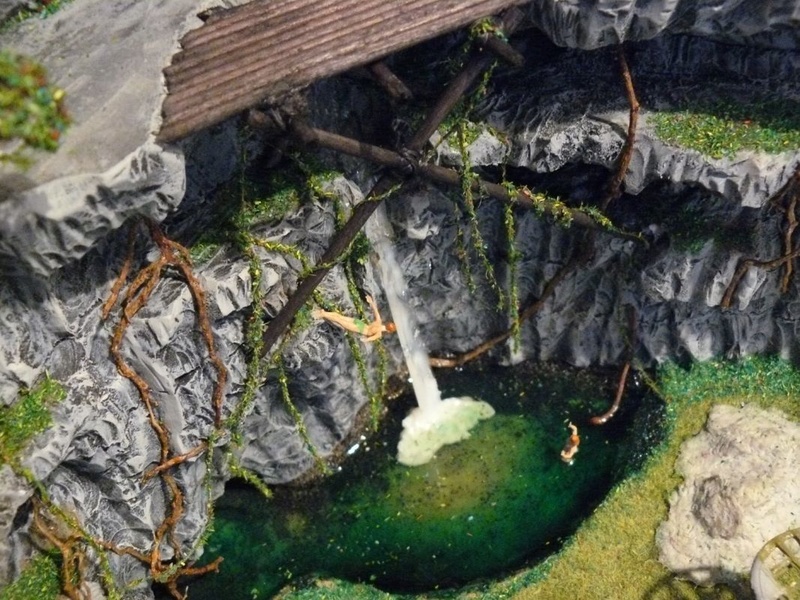

Elle descend du sommet pour se jeter en bas, la fin de la chute d'eau est maintenue verticale par un morceau de plastique
transparent. J'ai rempli le trou avec du produit GPP et posé le tapis d'herbe (Faller) qu'il faudra  repeindre pour plus de réalisme.

A suivre...
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Spitfire Lun 19 Déc 2016 - 23:44

Je reste admiratif devant un tel travail, vivement la suite
Spitfire
Spitfire
Expert
Expert

Masculin
Messages : 2070
Date d'inscription : 29/03/2015
Age : 69
Localisation : F-Rouen

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Mar 20 Déc 2016 - 9:43

Merci de ton intérêt Jean-Michel
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Mar 20 Déc 2016 - 10:07

La suite... oui, évidemment...
je suis parti sur un support en contre-plaqué qui, par définition est plat. Il va donc me falloir créer le relief qui contiendra le marais.
Pour cela j'ai utilisé de la pâte de boîte d'œufs. C'est très pratique, mais je présume que vous connaissez. jevous donne la recette tout de même au cas où...
Découpez des boîtes à œufs sans étiquettes collées dessus ou des plateaux à œufs récupérés chez votre crémier. (comme quoi, la création de certains dioramas passe par une amitié avec le crémier).
Détrempez les petits morceaux (plus ils sont petits mieux c'est pour la suite) dans de l'eau chaude, au moins 48h (en renouvelant l'eau chaude. J'utilise pour cela un pot de 50cl de crème fraiche ou un sceau qui contenait des boules de graisse pour les oiseaux pour les plus grosses quantités.
lorsque vos bouts de cartons sont mous, essorez-les (pas trop quand même, il faut que le matériau reste humide) incorporez-y de la colle à bois de manière à obtenir une pâte modelable. installez votre pâte modelée sur le support et laissez sécher à cœur (plusieurs jours). Une fois durcie votre pâte de boîte d'œufs pourra être sciée, percée, poncée ou  peinte sans aucun problème.

Début d'installation de la pâte de boîte d'œufs sur l'herbe du décors (tapis Faller) :
Perdu dans la jungle Falais15

Travail de décoration de la pâte (herbe et boue, ajout du produit GPP pour l'eau du marais. Il sera beaucoup plus grand,
mais il vaut mieux travailler par petites zones, on voit mieux où l'on va.
Perdu dans la jungle Falais17

essai de l'avion sur zone, juste pour garder le moral :
Perdu dans la jungle Falais18
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par yann Mar 20 Déc 2016 - 11:54

Qu'elle talent tiptop clap1

_________________________________________________________
Proverbe Breton: quand les mouettes ont pieds il est temps de viré....
Perdu dans la jungle 348703banniy12
http://marineminiature.e-monsite.com/

Perdu dans la jungle Patchh17      Perdu dans la jungle Patchh10

yann
yann
Modérateur
Modérateur

Masculin
Messages : 2770
Date d'inscription : 19/02/2015
Age : 58
Localisation : F-Paris

http://marineminiature.e-monsite.com/

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Mar 20 Déc 2016 - 12:19

Merci Yann
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Mar 20 Déc 2016 - 12:34

Tout le monde ne bosse pas dans la Fogg's Explorations, y en a même qui prennent du bon temps :

Perdu dans la jungle Falais19

j'installerai(plus tard) un kéké des plages exécutant un plongeon pour épater la dame (figurines Preiser généreusement offertes par l'ami Jef)
Perdu dans la jungle Falais20

La cascade ayant détruit la route en surpolmb, je me vois dans l'obligation d'installer un ponton de fortune pour permettre
le passage des véhicules (brochettes en bois , ficelle et colle à bois :
Perdu dans la jungle Falais21

Perdu dans la jungle Falais22

Perdu dans la jungle Falais23
essais de positionnement avant peinture...

le pont  a été peint et fixé à la falaise, le Kéké fait son numéro :

Perdu dans la jungle Falais24
Des lianes ont poussé Lelong et autour du ponton (fils à coudre enduits de colle à bois et recouverts de flocages divers.

A suivre...
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par dakota59 Mar 20 Déc 2016 - 13:17

superbe demon6 demon6 demon6
dakota59
dakota59
Expert
Expert

Masculin
Messages : 3083
Date d'inscription : 24/10/2016
Age : 60
Localisation : F-halluin 59250

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Tiger60 Mar 20 Déc 2016 - 13:40

aime aime aime aime aime aime aime aime aime aime aime aime aime aime aime aime aime aime

_________________________________________________________
Laurent VILLANUEVA

      Perdu dans la jungle U1168118 Perdu dans la jungle 200Perdu dans la jungle 200  Perdu dans la jungle Patch_13
Tiger60
Tiger60
Admin
Admin

Masculin
Messages : 29682
Date d'inscription : 19/02/2015
Age : 50
Localisation : F - Oise (60)

https://heller-forever.forumactif.com

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Mar 20 Déc 2016 - 14:14

Mercidevotre intérêt Embarassed Embarassed
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Mar 20 Déc 2016 - 14:25

Parallèlement à l'agrandissement du marais, il s'agit de faire en sorte que la jungle envahisse l'avion. Pour ce faire j'ai demandé à un ami maquettiste corse de bien vouloir m'envoyer des racines particulières qui poussent dans son jardin (comme quoi la réalisation d'un diorama est parfois dépendante d'une amitié avec un autre maquettiste). Ces racines feront d'excellentes lianes envahissantes la carlingue déchiquetée :
Perdu dans la jungle Falais26
installation des racines  garnies de flocage, ajout de lianes (fils à coudre enduits de colle à bois et de flocage...
Perdu dans la jungle Falais25

Perdu dans la jungle Fa_01110
Installation dans le marais de touffes de feuilles (flocage) et de fleurs (gouttes de colle à bois mises en forme une fois sèche et
peintes en jaune)
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Mar 20 Déc 2016 - 14:41

la jungle doit être luxuriante :

Perdu dans la jungle Falais33

Installation d'herbes hautes (poils de pinceaux repeints en vert) plantés dans le la pate de boîtes d'œufs :

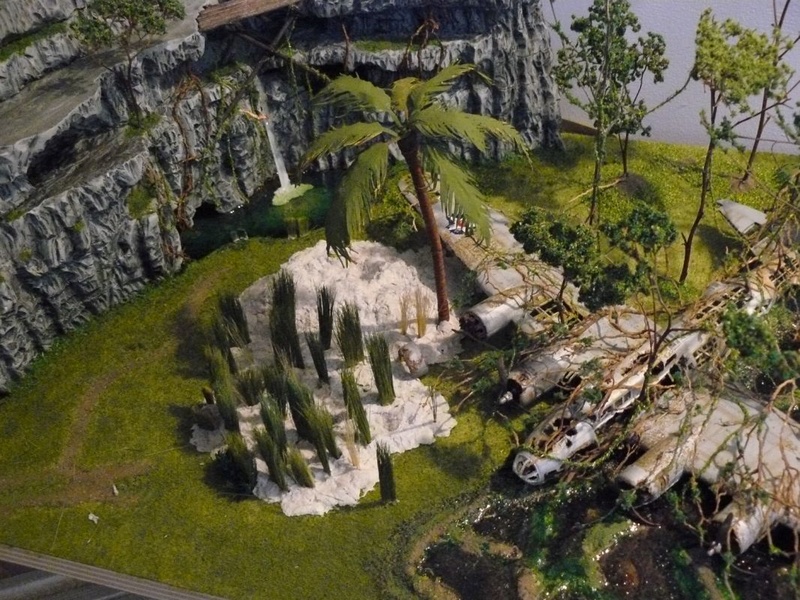

un palmier a été installé (fabrication maison, je vous expliquerai)
Perdu dans la jungle Falais31

Perdu dans la jungle Falais29
Tous les arbres sont plantés dans de la pâte de boîte d'œufs .

Perdu dans la jungle Falais32

différents tons de vers sont utiles.

un arbre déraciné :
prendre une brindille, percer la base et y introduire des racines corses :
Perdu dans la jungle Falais27

au milieu de ces racines, placer un bon morceau de pâte de boîtes d'œufs friche, l'enduire de colle à bois et saupoudrer de
terre moulue (vous ai-je dit qu'il n'y avait plus de moulin à café dans ma cuisine?)
Perdu dans la jungle Falais30

Une fois la terre sèche, remettre de la colle à bois côté surface du sol et saupoudrer de flocage :
Perdu dans la jungle Falais28
Mettre en place sur un lit de pâte de boîte d'œufs.
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Perdu dans la jungle Empty Re: Perdu dans la jungle

Message par Fogg Mar 20 Déc 2016 - 14:59

Le palmier :
récupérer des branches  un peu arquées dans votre jardin, enrouler du raphia autour, le peindre de différents tons de marrons (humbrol)

Perdu dans la jungle Falais38

Les feuilles : de

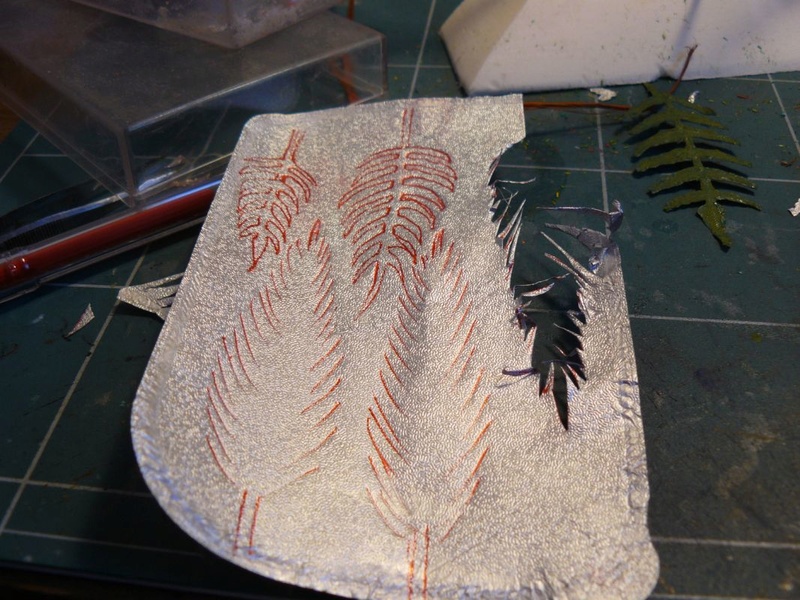

dans des opercules de boîtes de margarine, desssinez vos feuilles et découpez-les au bistouri : ici j'en ai profité pour
découper des feuilles de fougères géantes (peinte en vert à droite)
Perdu dans la jungle Falais37

Perdu dans la jungle Falais34

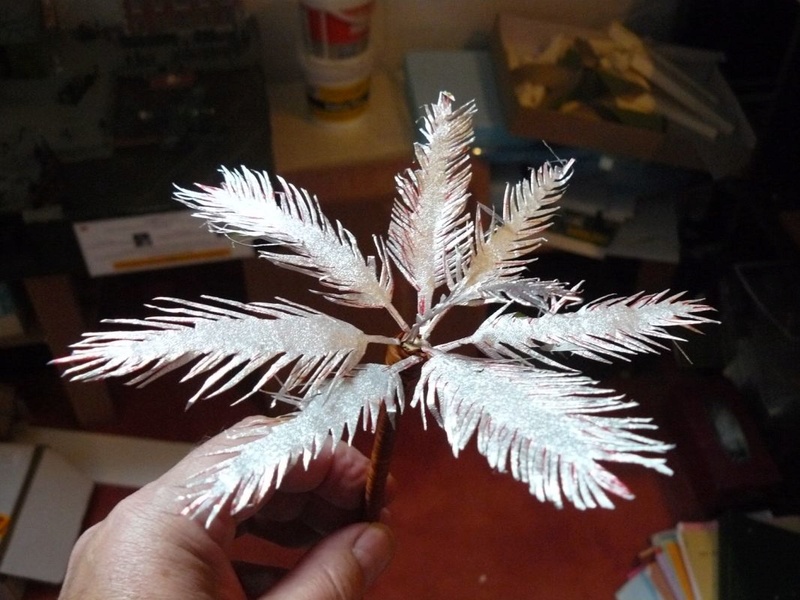

 Montez chaque feuille sur un fil de fer (colle 21) que vous plantez au sommet de la branche
Perdu dans la jungle Falais36


Peindre les feuilles dans différents tons de verts, jaunes ou marrons.
Perdu dans la jungle Falais39
Coût moyen d'un palmier du commerce : 10€. coûtde celui-ci : un peu de raphia , colle et peinture, c'est à dire trois fois rien.
Fogg
Fogg
Expert
Expert

Masculin
Messages : 224
Date d'inscription : 15/12/2016
Age : 72
Localisation : Monnaie

Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
