ARADO Ar 196 A2 "Aéronavale 1939" Réf 241

Quand l idée du concours naval a été lancée, j ai demandé si tout ce qui avait une coque ou des flotteurs pouvaient y trouver sa place ... Je pensais  aux hydravions et amphibies (volants) que la Marine Nationale à mis en ligne jusque dans les années 50 et peut 60 ... On est resté sur les navires ...
Donc en parallèle au concours navale, je monterais cet hydravion dans une finition jamais vu à ma connaissance ...







Un montage à ma manière ...
A suivre ...

on attends aussi le bateau

Tiger60 a écrit:

on attends aussi le bateau

Au 72ème ... Il va être balèze ... Et pas dit que mon épouse apprécie la bête ...
Je pense qu il dépasserait allègrement les 2m ...
Si c est pour le concours ... C est fait aussi comme tu me l as demandé ...

il existe aussi au 1/400 ° chez Heller , ce petit avion .......
sur les catapultes des Panzerschiff ( LUZTOW, SCHEER, ... ) et même sur les plus gros je crois ( BISMARCK , TIRPITZ, PRINZ EUGEN ... )
Bon montage en tous cas , Jacques
Jmichel

toubib a écrit:il existe aussi au 1/400 ° chez Heller , ce petit avion .......
sur les catapultes des Panzerschiff ( LUZTOW, SCHEER, ... ) et même sur les plus gros je crois ( BISMARCK , TIRPITZ, PRINZ EUGEN ... )
Bon montage en tous cas , Jacques
Jmichel

Tu veux que j en fasse un au 400 ... ?
Ok  je regarde si j en ai 1 qui traine ...

Bon montage

Merci Marc pour l instant, le travail a peux avancé ... Juste les flotteurs ...

Mon NORTH AMERICAN X 15 viens juste de se poser dans ma vitrine ... Je repars  sur un nouveau montage que j avais à peine entamé  ...
Ayant un peu de temps, je vais travailler avec ma doc ...






Sur le plan de l avion ...
Livre L ENCYCLOPEDIE ILLUSTREE DE L AVIATION Tome 1







Livre L ENCYCLOPEDIE ILLUSTREE DE L AVIATION Tome 4










Revue LE MONITEUR DE L AERONAUTIQUE n°48

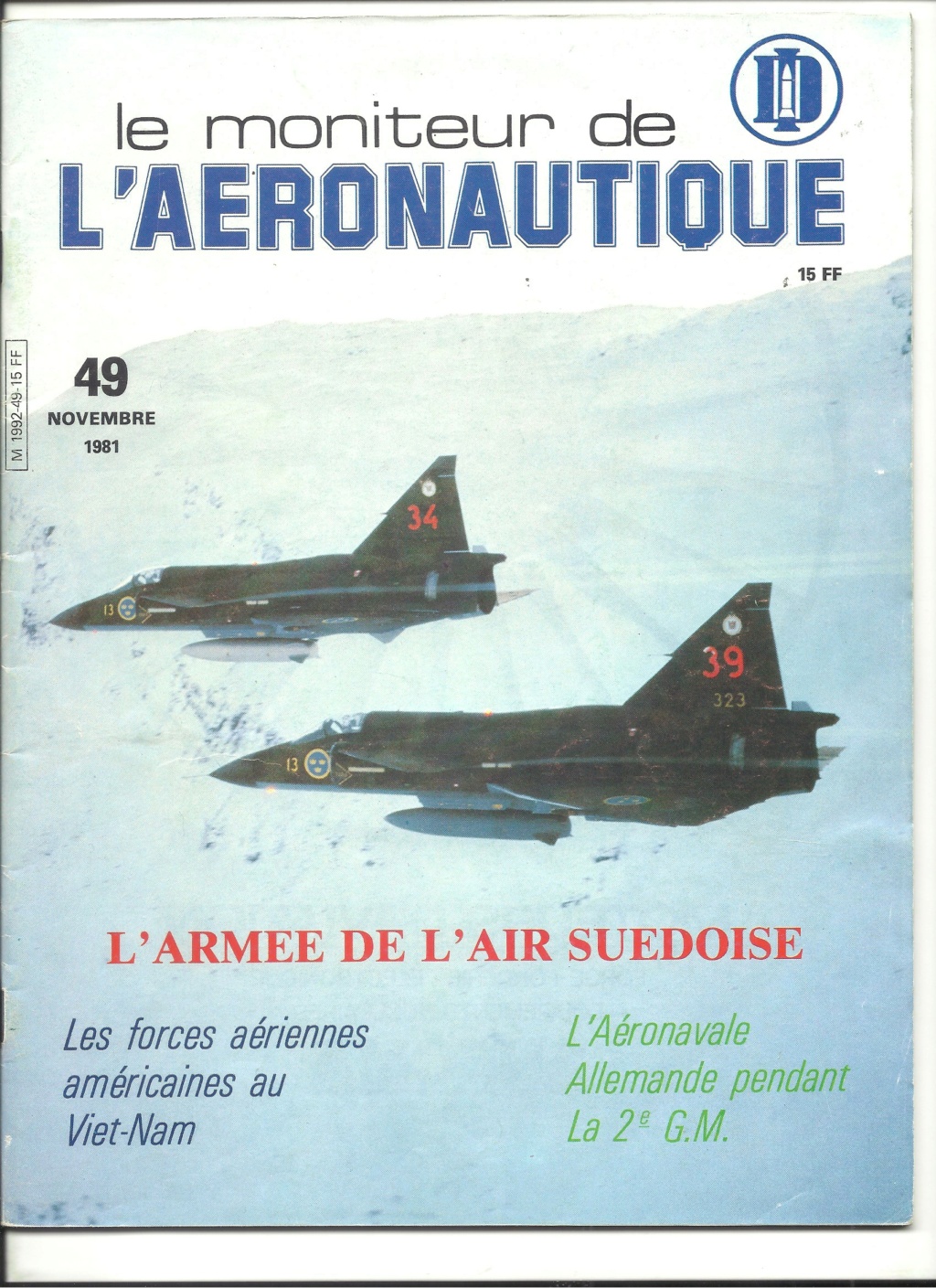

Revue LE MONITEUR DE L AERONAUTIQUE n°49

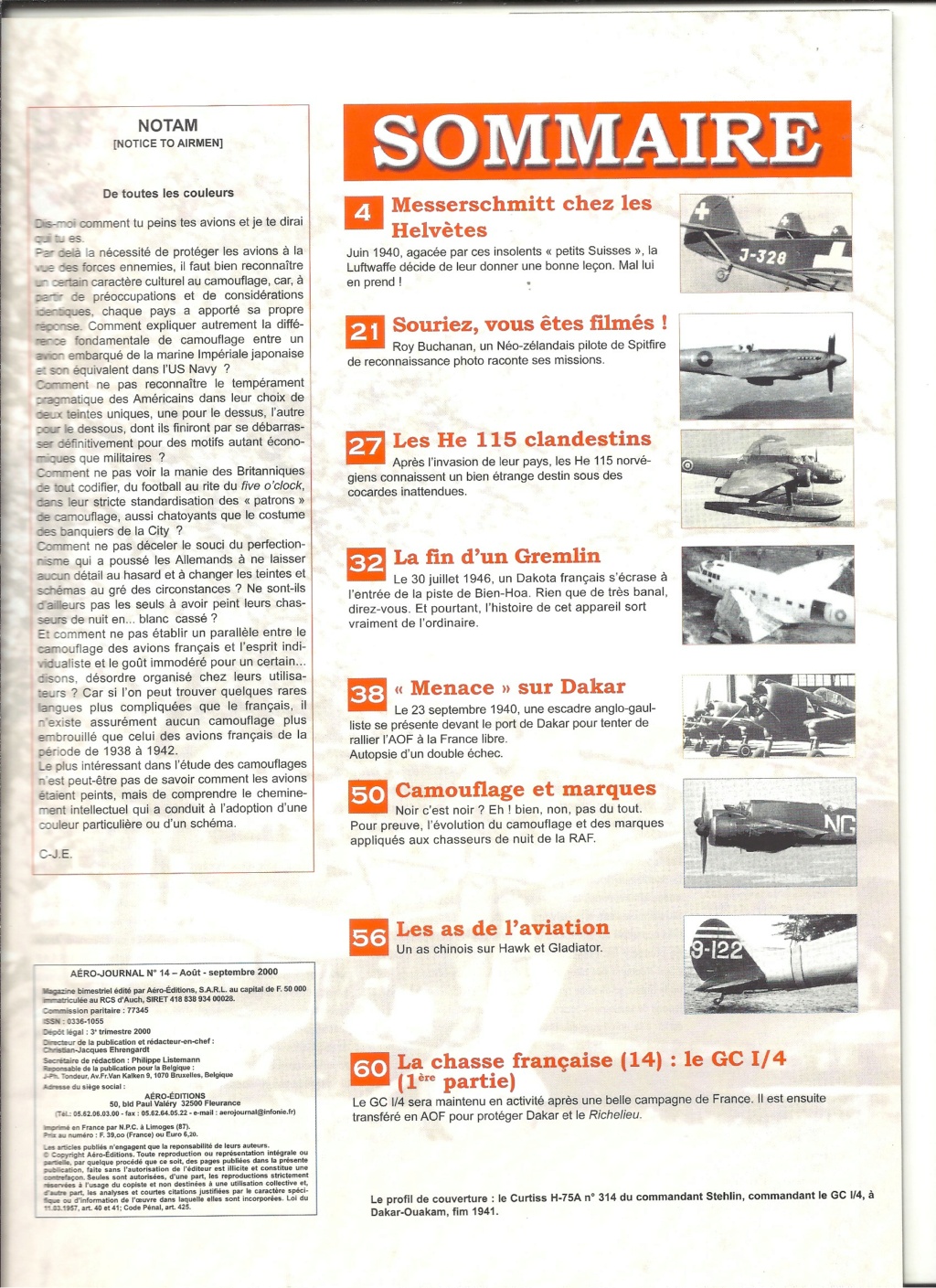

Revue AERO JOURNAL (ancienne formule) n°14







Revue AERO JOURNAL (ancienne formule) n°28

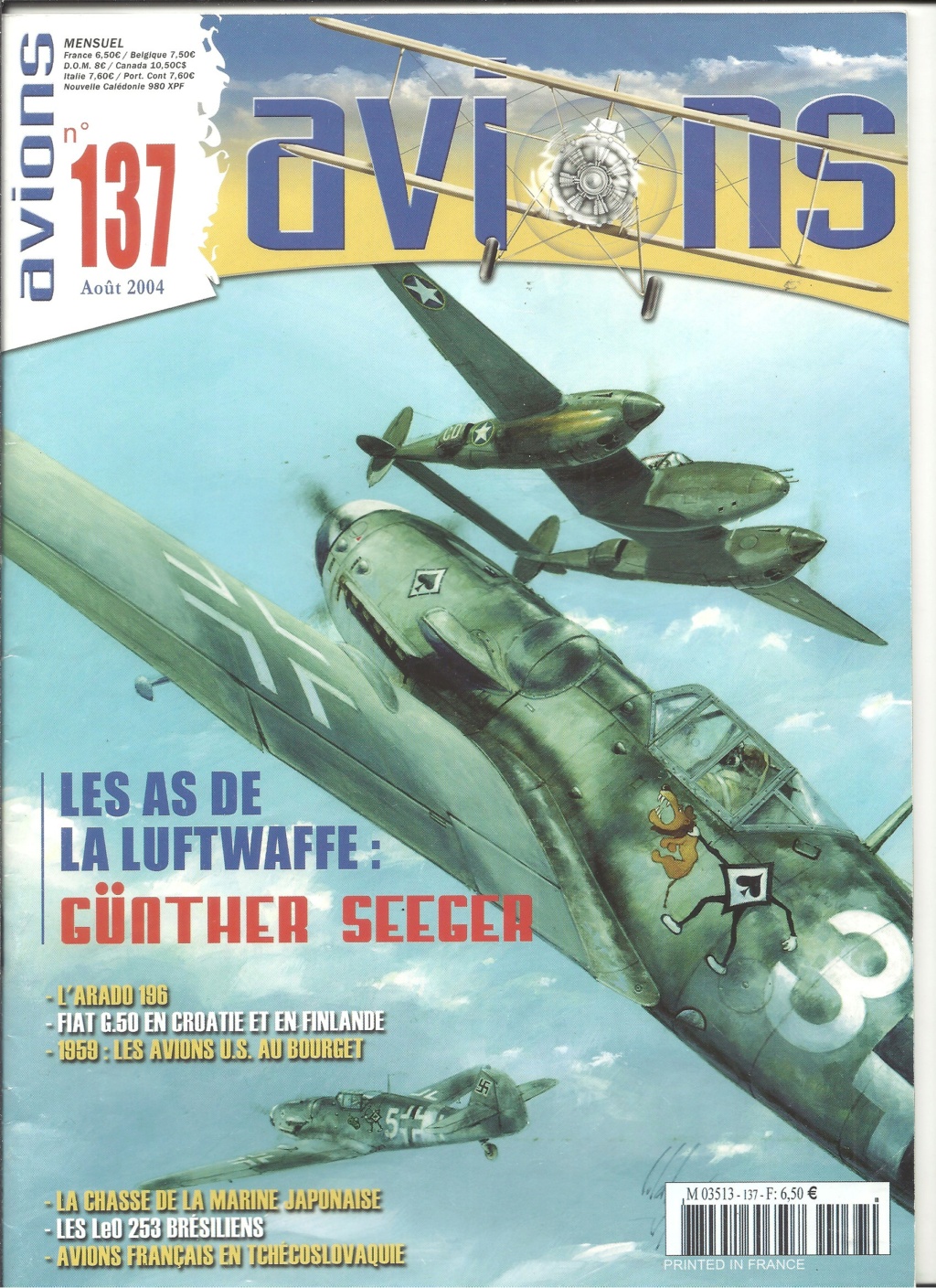

Revue AVIONS n°136







Revue AVIONS n°137







Revue AVIONS n°138







Revue AVIONS n°139







Revue AVIONS n°140







Revue AVIONS n°141

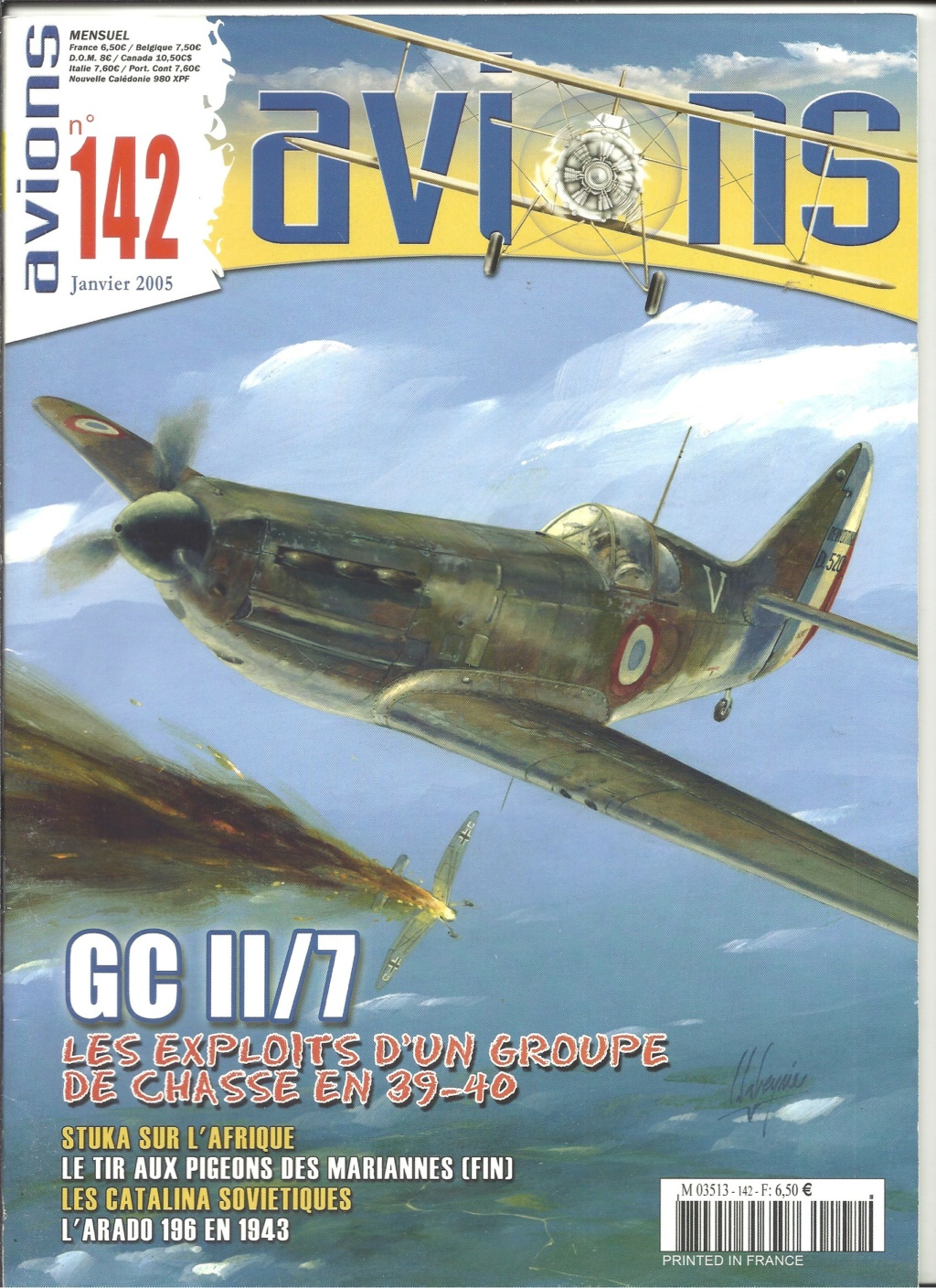

Revue AVIONS n°142







Revue AVIONS n°143







Revue AVIONS n°144

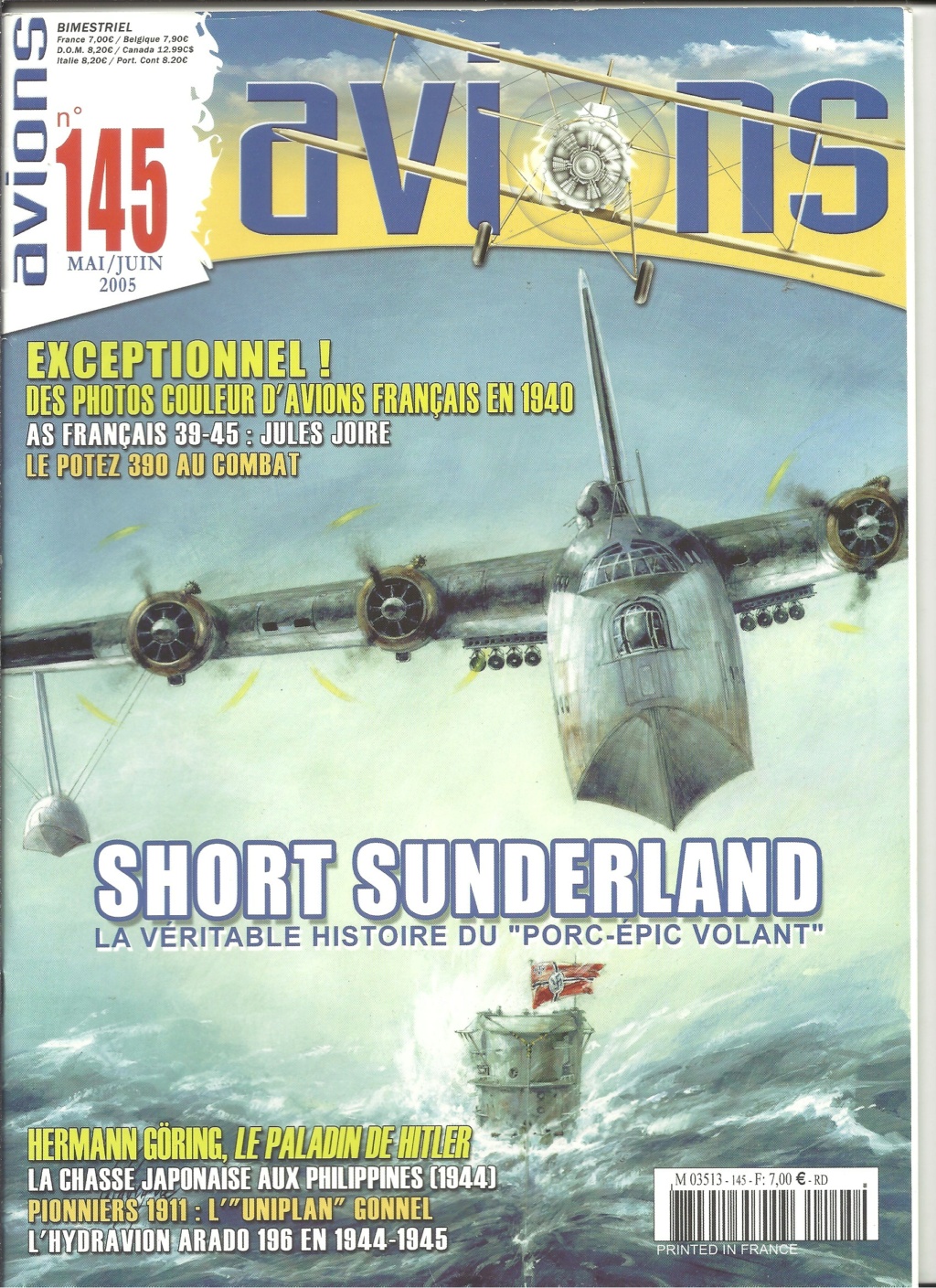

Revue AVIONS n°145

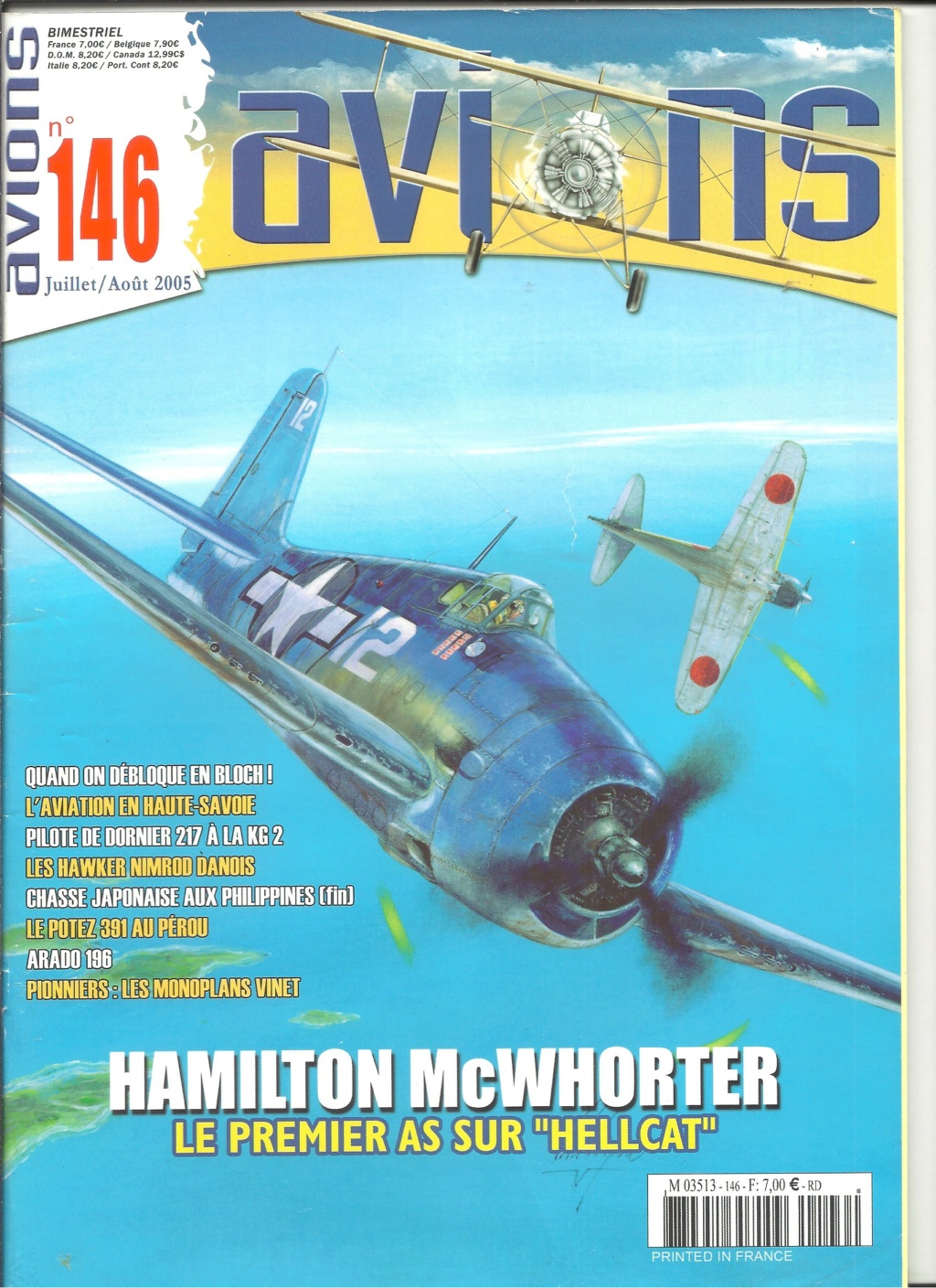

Revue AVIONS n°146

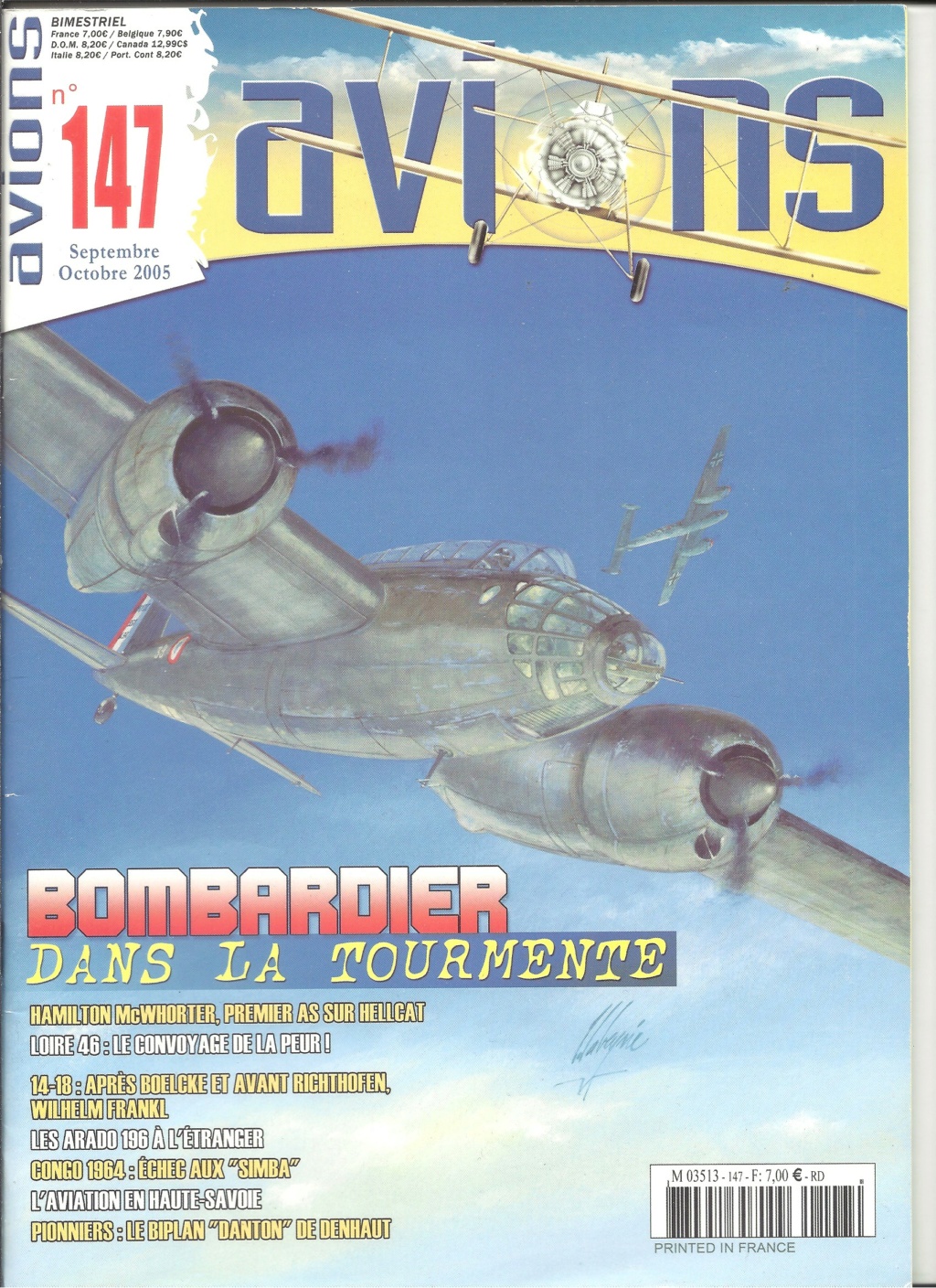

Revue AVIONS n°147







Revue AVIONS n°212











Sur le plan maquettes ...
Revue AVIONS n°39











Revue AIR FAN n°12

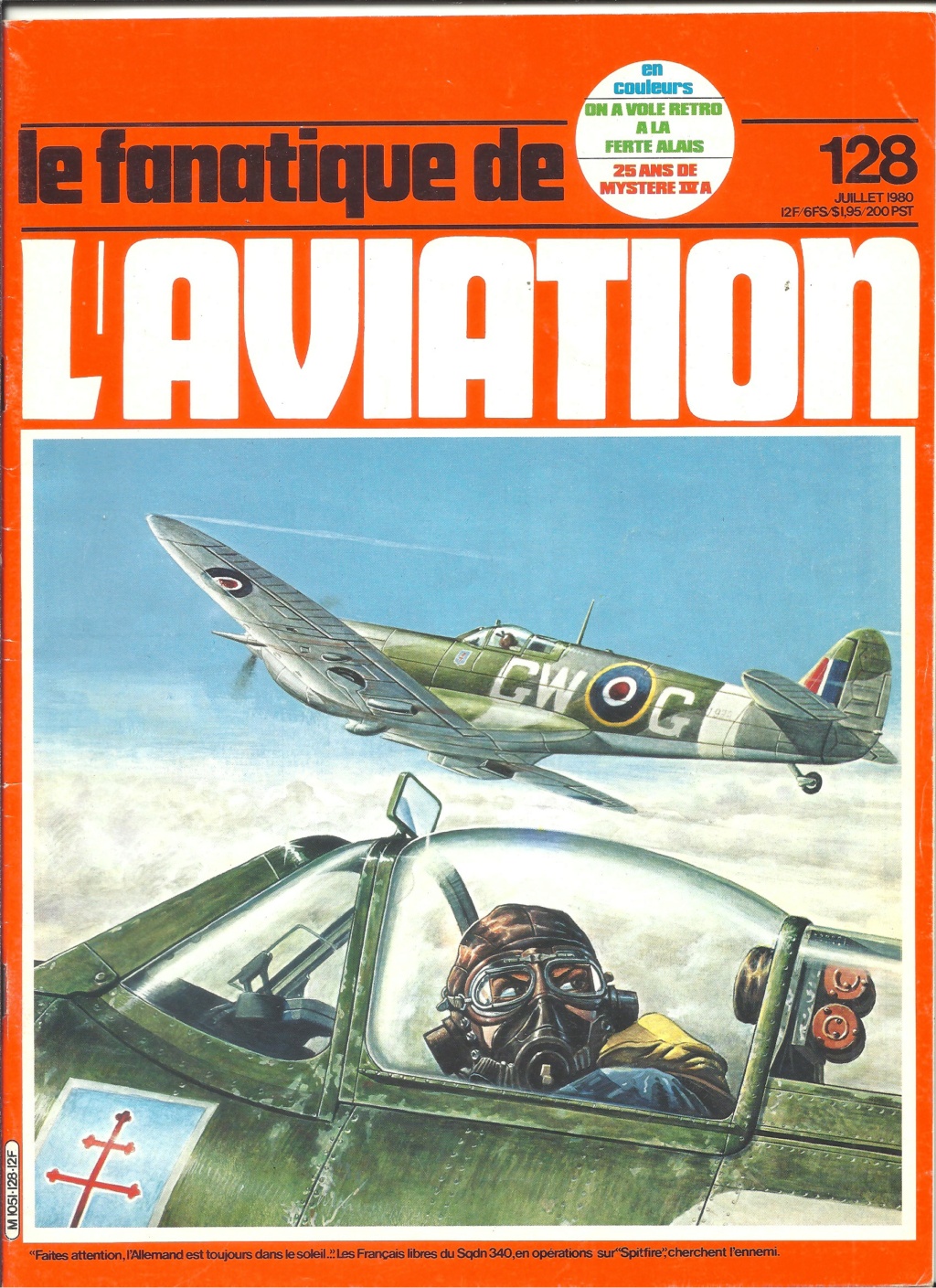

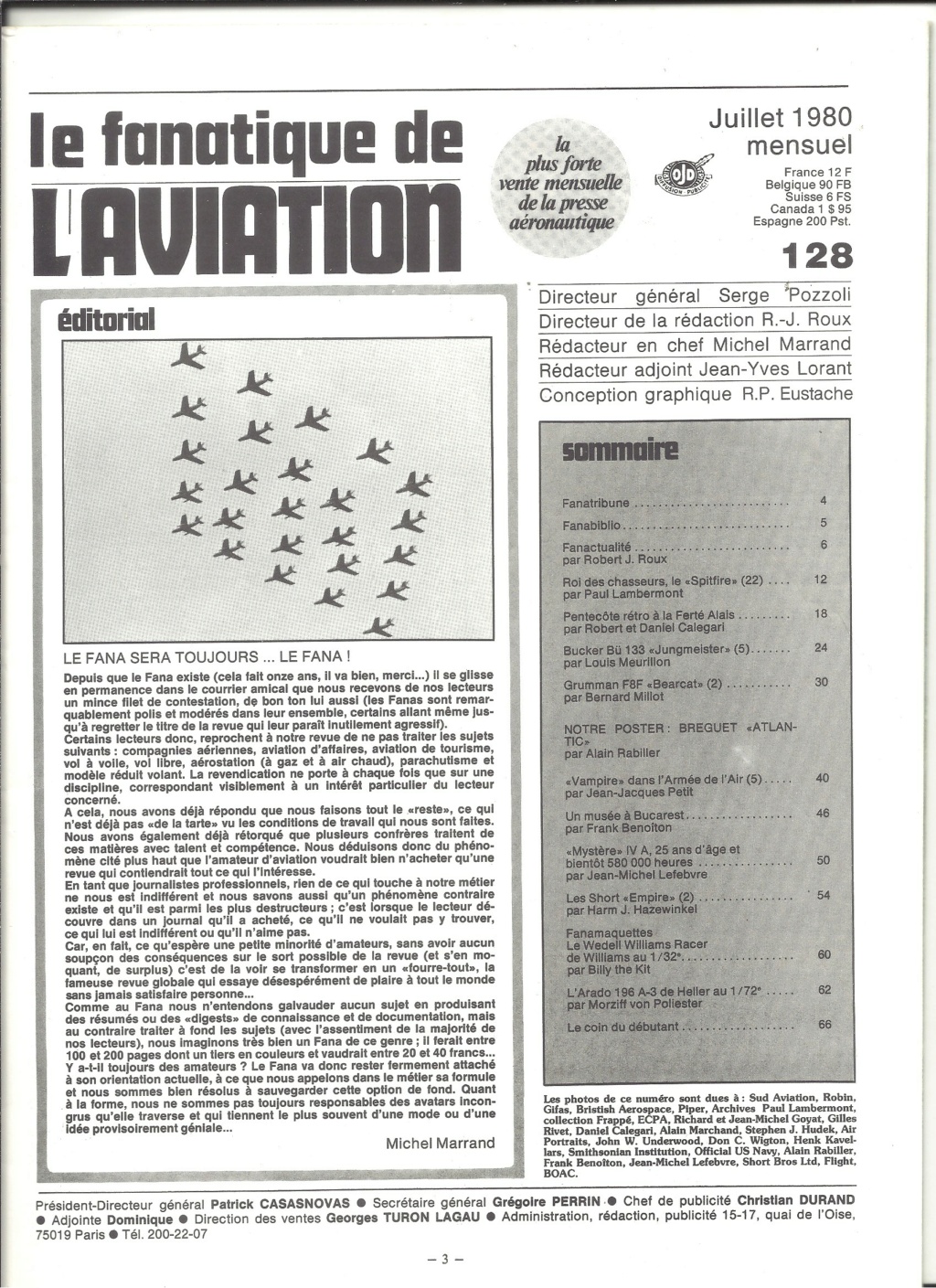

Revue Le FANA n°128

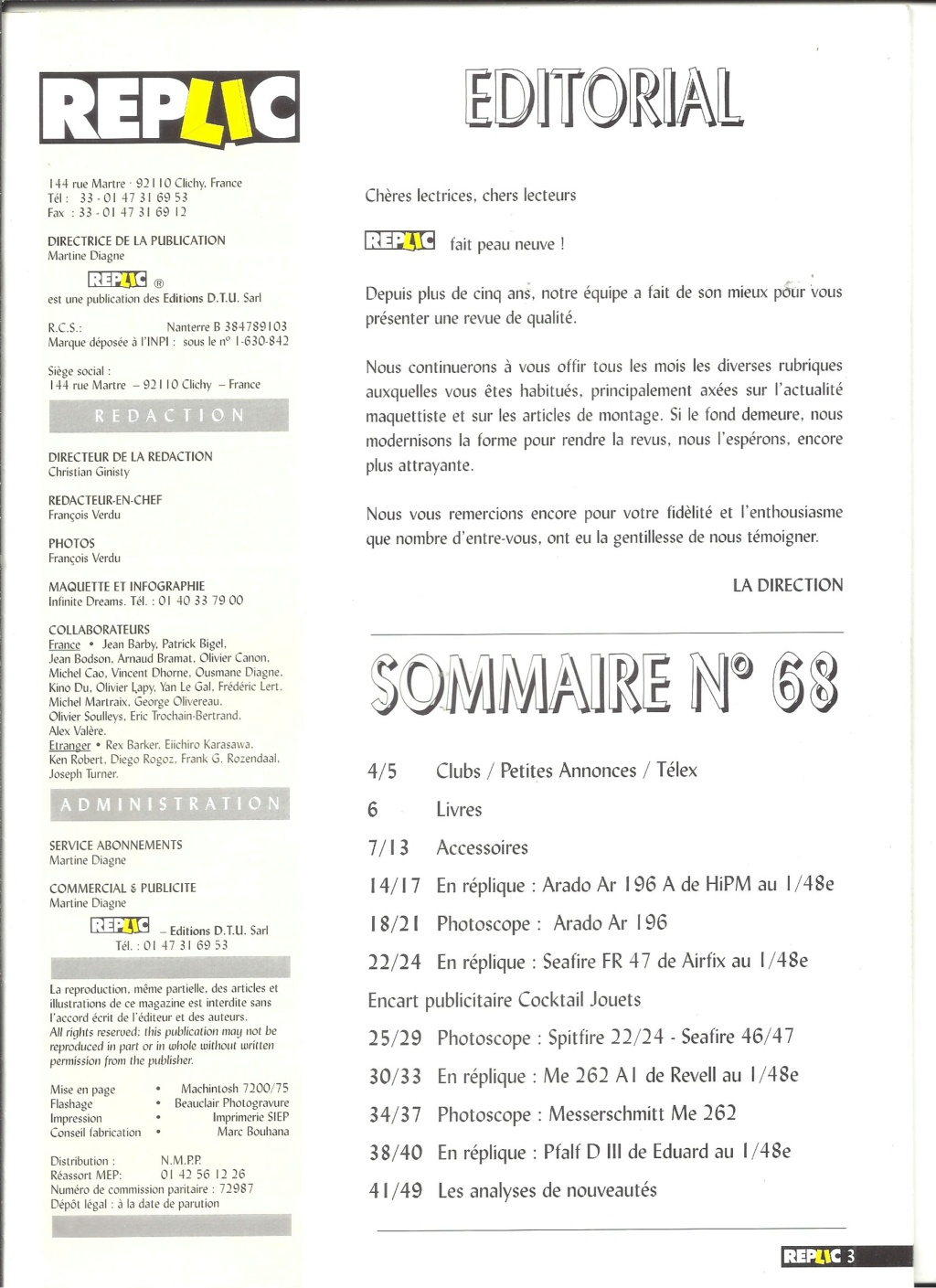

Revue REPLIC n°68

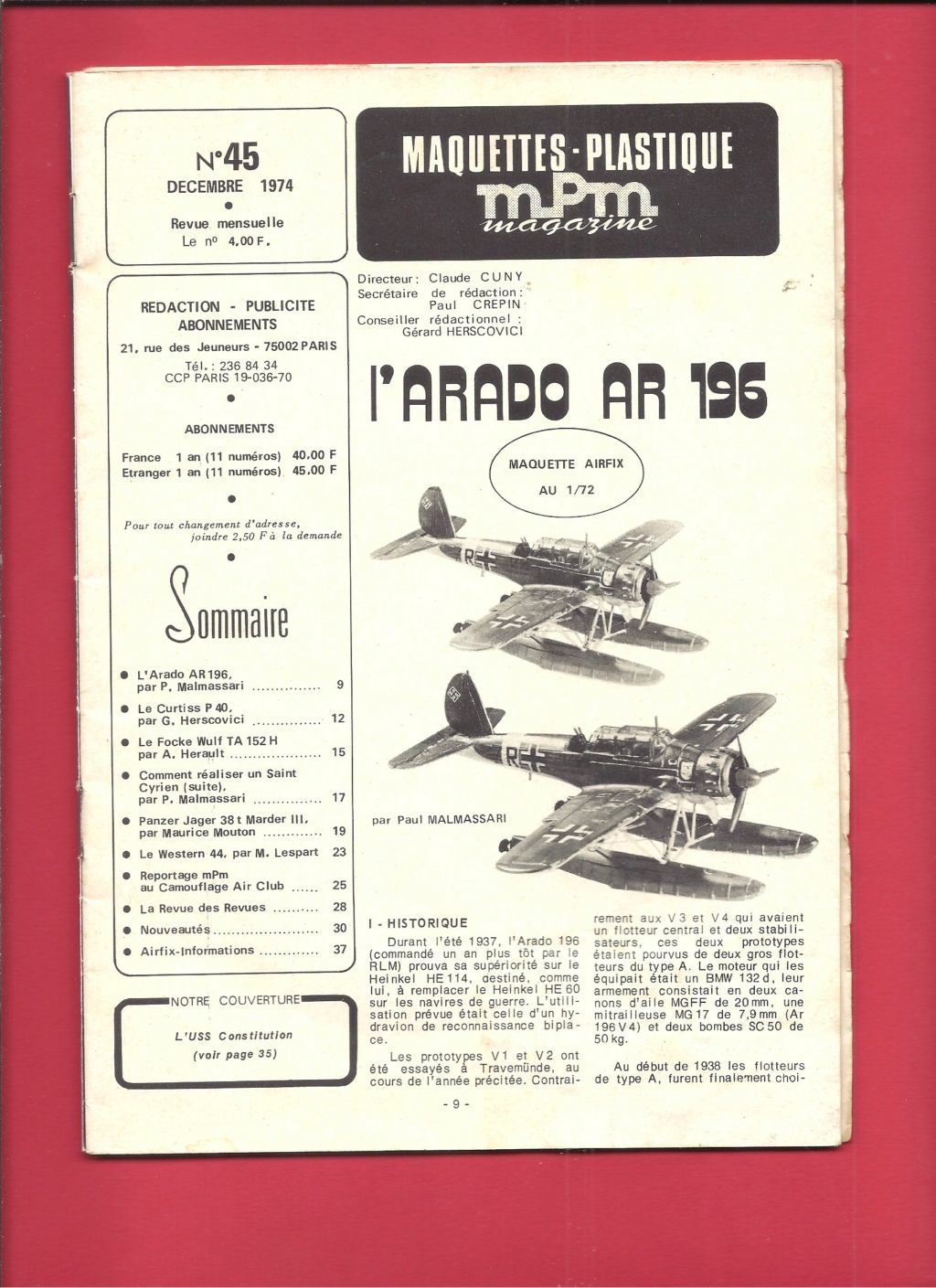

Revue MPM n°45











L intérêt de cette doc va résider dans la monographie de la revue AVIONS avec plans au 72 et dessins abondants des détails ... Et REPLIC (grosse doc)  avec Le FANA (plan au 72) ...
A suivre donc

 bon montage

Merci Marc, je viens de m y remettre hier en fin d aprèm ...   ...

Démarrage sur le sujet ... Le contenu de ce joli petit hydravion ...
Une notice typique de cette période HELLER ... Fin 1970 début 1980 ...









La planche de décals avec 2 versions ... Dont une peu courante avec cette déco roumaine ... Une planche bien représentative de l époque ...



Les pièces ... Très fine fine gravure ... C est propre ... C est net ...

















Voilà y a tout pour bien démarrer ...
En posant le travail de HELLER sur les 2 plans en ma possession ... Tout colle ... Ce n est pas pas toujours gage de justesse mais ça réconforte dans l impression que dégage la maquette ...
Question gravure, l ensemble semble bien coller manque 2 ou 3 choses mais rien de bien méchant ...


Aller c est partis ...
Pour une fois un démarrage qui ne concerne ni le fuselage ni le cockpit ...   ...
1ère phase, les flotteurs ... Préparation des pièces ...



Mise en place des redents sous les flotteurs ...



Pendant que les pièces collent, je prépare les mâts ...



Et je dégrappe l aile car j en aurais besoin pour la suite de cette 1ère phase ...



Un petit ponçage à sec au papier de carrossier 600 pour rendre propre ... Le travail de HELLER est bien fait car tout est jointif ... Un tout petit bémol ... Sur l avant, il y a un point de retrait concernant l injection ... Un point de mastic et la chose est reprise ...
Maintenant amélioration de la chose ... Un foret ...



Et je marque légèrement les ouvertures des compartiments ...

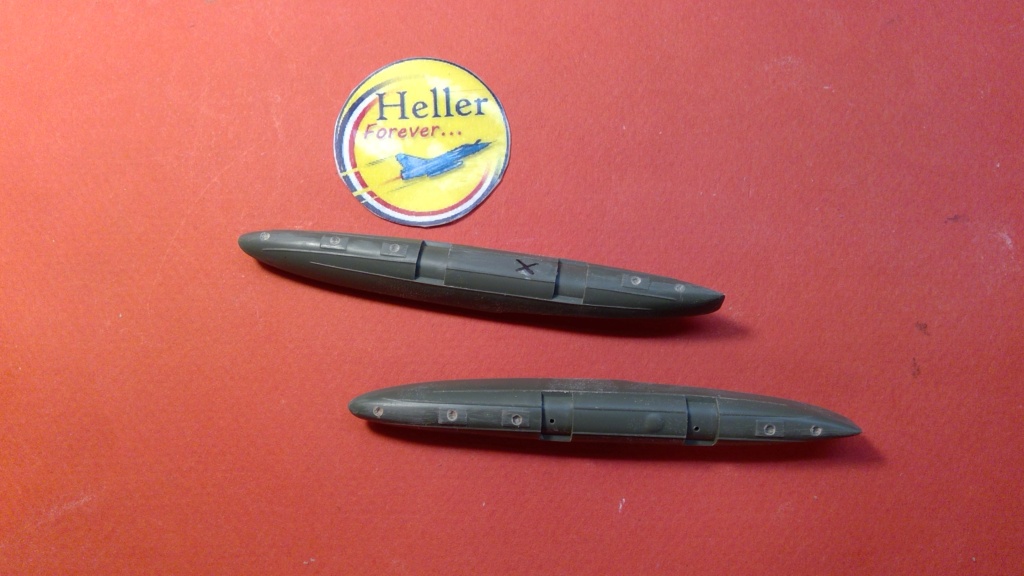

Et je supprime (la croix noire) une forme arrondis ... Dans la réalité, il y a quelque chose mais pas comme ça ...










Bon la suite sera toujours sur les flotteurs avec un complément ...
A suivre ...

C'est bien parti... Bonne continuation...
Marc Vmd25

Effectivement ...   ...
Si HELLER a bien remplis son contrat ... Y a des petites choses à rajouter ...

Bon montage Jacques !
Jmichel

Beau début, nous feras-tu un petit dio pour cet engin mythique?

Tu chôme pas,

toubib a écrit:Bon montage Jacques !
Jmichel

Merci Jean Michel ... Normalement pas de piège sur cette maquette bien traité par HELLER ...

Graouly57 a écrit:Beau début, nous feras-tu un petit dio pour cet engin mythique?

Merci, normalement non pas prévu ... A moins de trouver un plan détaillé au 72 d une catapulte ...   ...

kikou a écrit:Tu chôme pas,

Merci Kikou ... Pour le loisir non ...
Et puis j ai pris exemple sur toi ...

J'ai hâte de voir le camouflage de cet avion, il me donne envie de rectifier ceux de mes chtis ARADOS au 1/400 sur le LUTZOW et ses copains
bonne suite Jacques !
Jmichel

La maquette a eu une très bonne critique à sa sortie, elle mettait en retraite le vieil Airfix, j'avais trouvé son montage agréable à l'époque!

Pour la déco, je vois bien ce que tu as en tête, il me semble que plusieurs planches de décals sont sorties à son sujet si c'est bien ce que je pense!

toubib a écrit:J'ai hâte de voir le camouflage de cet avion, il me donne envie de rectifier ceux de mes chtis ARADOS au 1/400 sur le LUTZOW et ses copains
bonne suite Jacques !
Jmichel

Ne te précipite pas ma déco ne pourras pas t être utile ... Elle sera très particulière ...

cachottier , va !!
Jmichel

Lostiznaos a écrit:La maquette a eu une très bonne critique à sa sortie, elle mettait en retraite le vieil Airfix, j'avais trouvé son montage agréable à l'époque!

Pour la déco, je vois bien ce que tu as en tête, il me semble que plusieurs planches de décals sont sorties à son sujet si c'est bien ce que je pense!

Oui mais ... C est vrais à 95% ... J avais 2 montages avec comme base la maquette HELLER ... Celui d AIR FAN que j avais lu entièrement et assez moyen ... Et celui du FANA ou je n avais lu que l intro ... Mal m en a pris car il révèle une erreur, l implantation des mats est trop serrée de 1 ou 2 mm ...Et je venais de tout assembler ...    ...
La modif est hyper compliquée sur l avant car il faut du coup remonter le mat avant plus haut dans l implantation du fuselage pour respecter l écart  ... Sur l arrière c est plus simple ...
En plus il me semble que le plan du FANA n a pas les écarts données par le monteur ... Sur AVIONS c est ça ...
Bon je vais y réfléchir ...
Sinon pour la déco j ignorais qu il y avait des planches sur le sujet ...   ...  Normalement, je pencherais pour le moins connus des 2 ...
Sinon y a aussi une vrais déco japonaise ...
