CURTISS H 75 A3 FAFL Réf MUSEE L094

Du Vintage de chez Vintage !... retrouvé dans le stock.



Il sera probablement sous croix de Lorraine des FAFL...

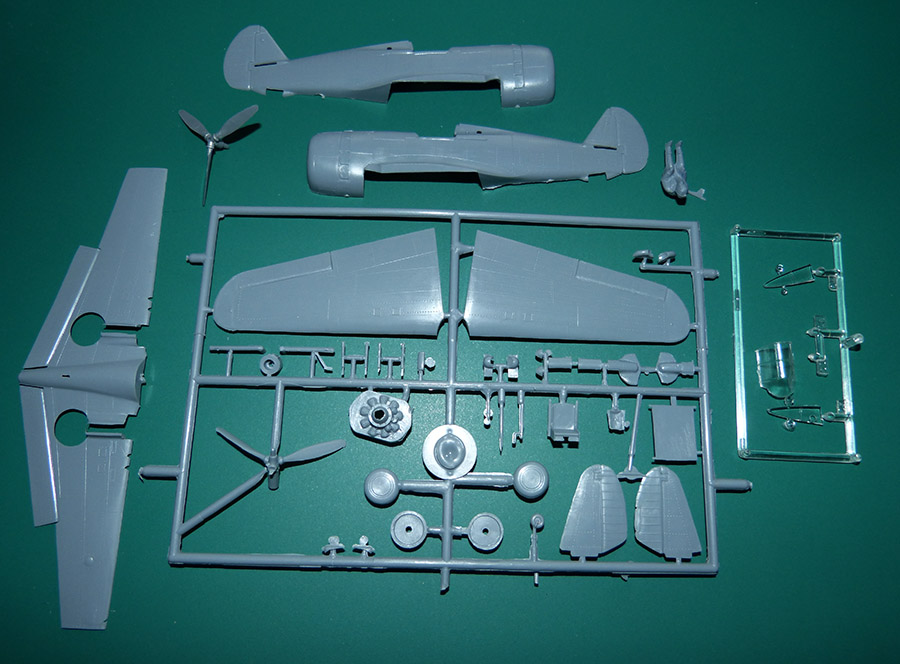

Les pièces... Du brut mais bien en gris moyen de l'époque "Musée"... Les surfaces très légèrement rivetées en relief restent très bonnes.
A cette époque, Heller fournissait un pilote générique (à oublier vite fait !...).
Il manque une pale sur l'hélice... et il faudra la remplacer.

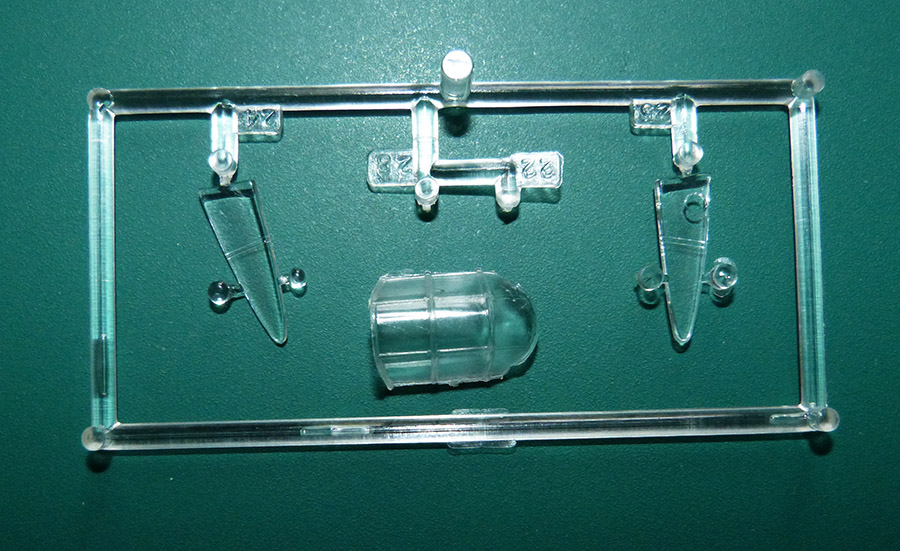

Les pièces vitrées : Aspect correct de la verrière principale et des 2 fenêtres latérales.



La vieille notice d'époque...



Et la planche de décalques qui n'a pas résisté au temps...



Allez c'est parti !

On commence par affiner les ouvertures du capot trop angulaire à la lime fine ronde et reprendre le cockpit avec les parois à garnir en pièces de rabiot et en Scratch.



On peut toutefois utiliser les pièces Heller fournies comme bases.

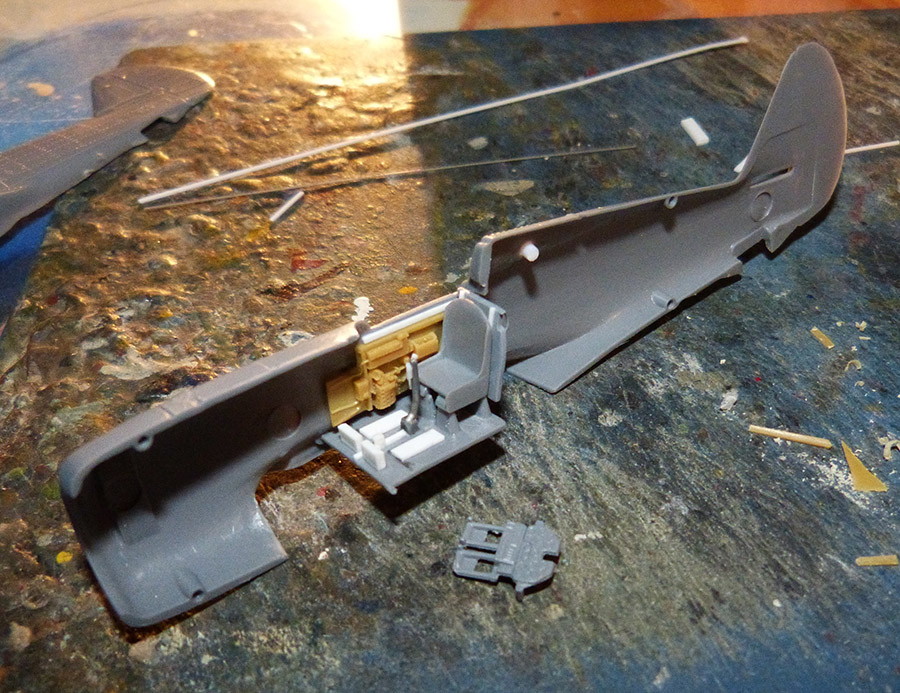

Le dossier du siège doit être bien plus arrondi donc facile à corriger et supprimer aussi son "faux cadre". On y ajoute une plaque dorsale (récupérée sur les pièces en option du P40 K de SH...) et un cadre tubulaire qui lui sert d'assise (en tubes Evergreen).





Il faut aussi trouver un manche à balai et agrémenter le plancher d'origine en carte plastique pour les marches pieds des palonniers.

Sur chaque demi fuselage il faut reboucher les curieux trous situés sur les parois des fenêtres latérales.



Heller n'a pas prévu de planche de bord... ici c'est aussi une pièce optionnelle du P40 K de SH qui est la bienvenue !
On bricole une simple base de collage au niveau des palonniers pour la fixer dans le fuselage.







Pour le moteur, faute de mieux, on récupère celui de Heller avec un peu d'ajouts en Scratch. Une belle peinture au final derrière l'hélice devrait suffire...
Son insertion dans le capot est assez facile.

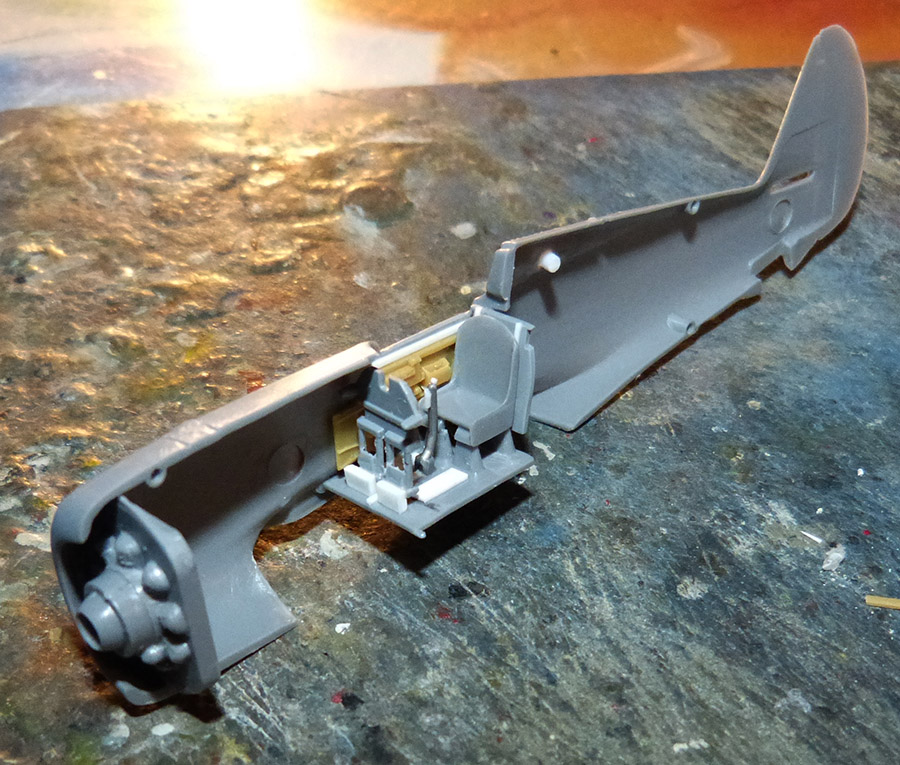

On termine l'étape du cockpit avec l'ajout du harnais en bandelettes adhésives peintes.

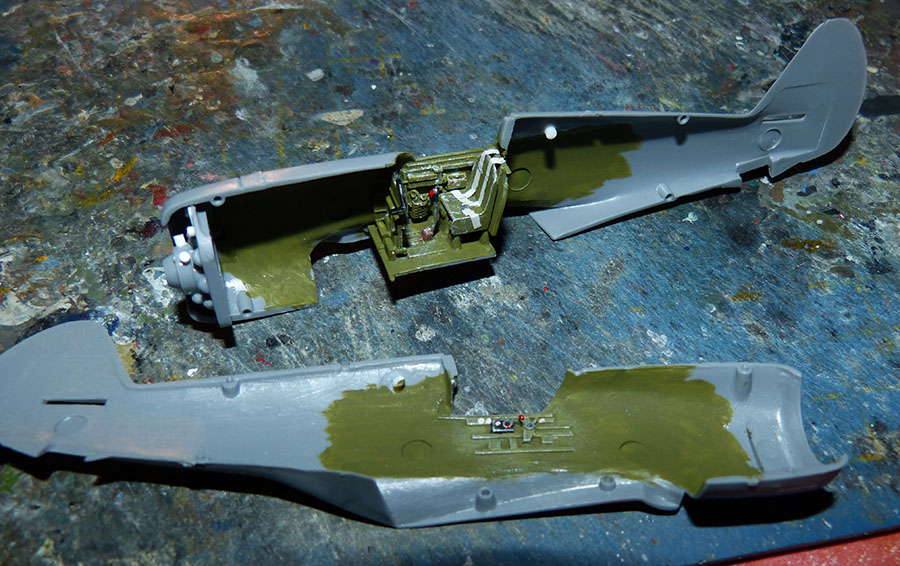

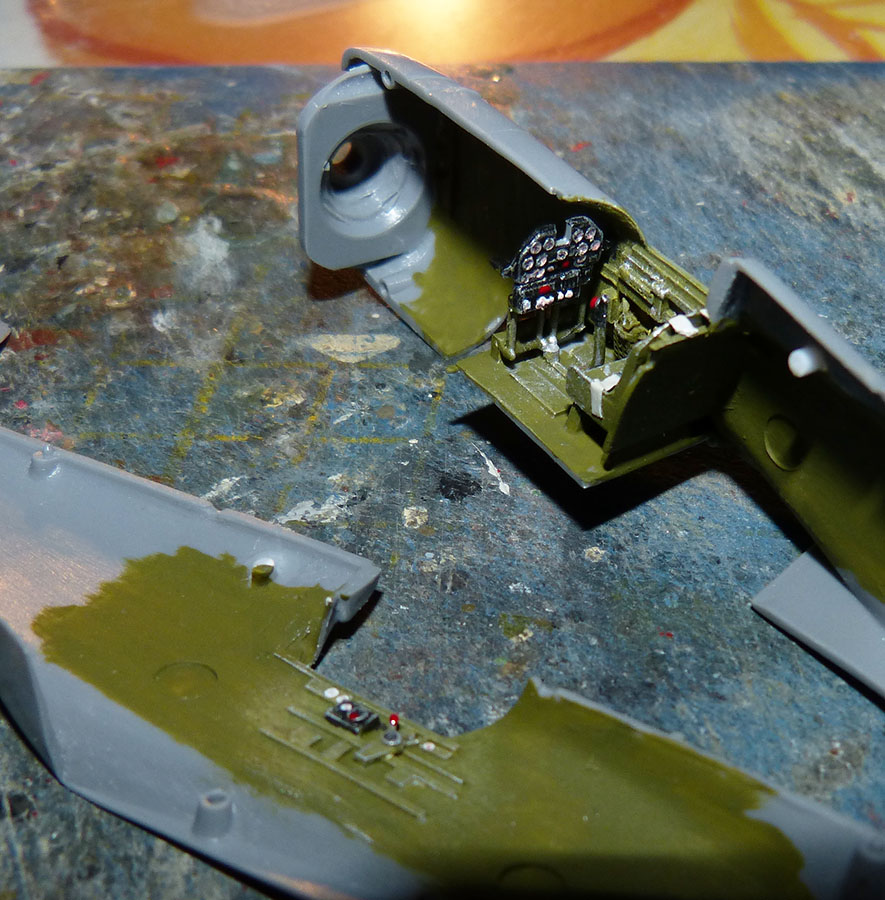

Tout cet intérieur est en vert intérieur US (Humbrol 150) brossé en H 81 et aluminium mat. Quelques boitiers sont en noir, de même que la planche de bord. Les cadrans en relief sont brossés en aluminium et les cadrans en blanc avec un point central à la pointe d'un crayon.







On passe à la voilure en 3 pièces...

Il faut supprimer les 2 picots moulés dans les 2 demi ailes supérieures au niveau des puits de trains (probablement prévus pour faciliter le collage des roues en positions fermées...) et ajouter une texture de tôle ondulée en carte plastique Evergreen dans chaque puits dans le sens horizontal.

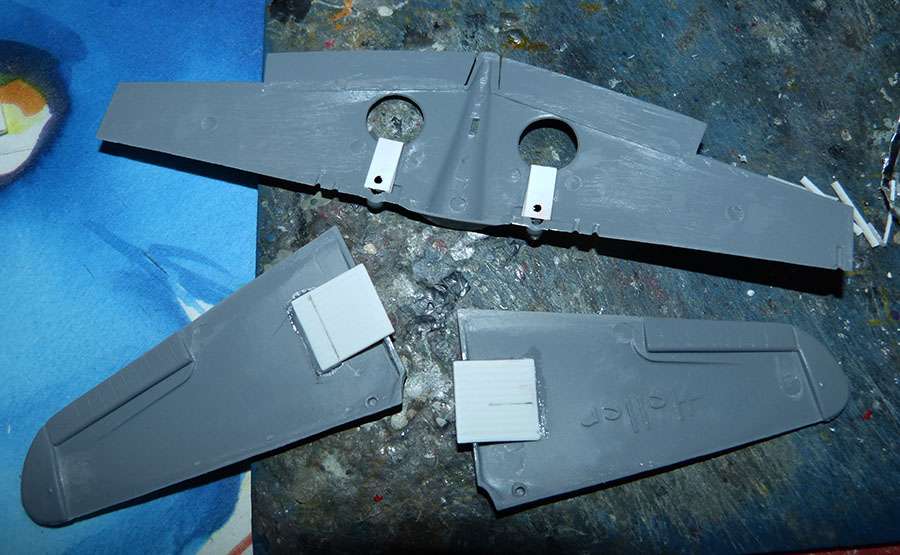

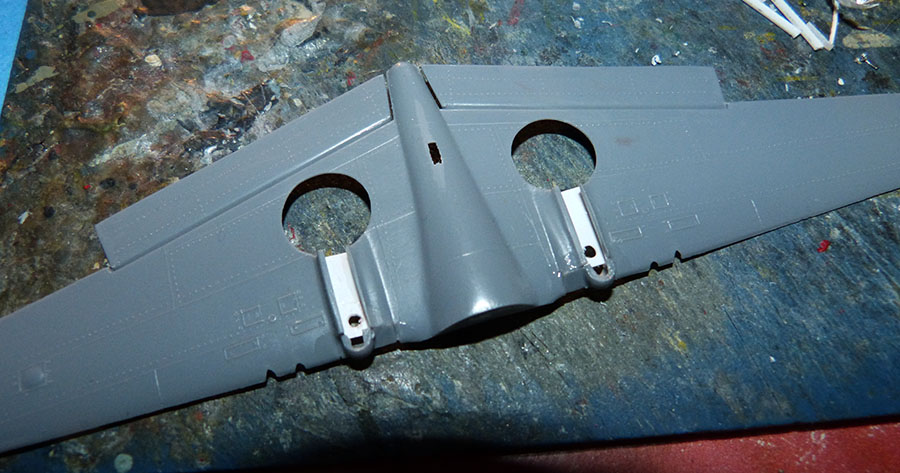

Il faut aussi cloisonner la partie étroite et avant des trains avec de la carte plastique fine collée par l'intérieur sans oublier de percer les trous de fixation des jambes.




Un kit sympa à monter et à améliorer avec plaisir.

A suivre...

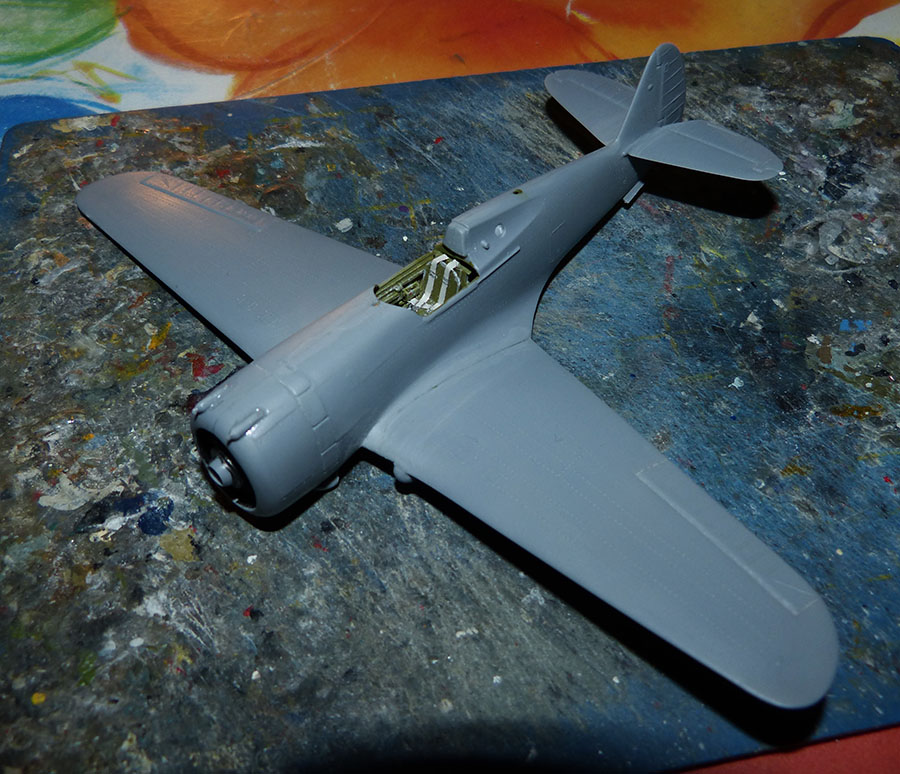

On continue la suite du gros oeuvre...

Le moteur est peint en Gun Metal sombre et le fuselage ainsi que la voilure principale sont refermés avec traitements des joints à la colle classique.
L'intérieur des puits de trains reçoivent dans un premier temps une couche de Yellow Zinc Chromate (Humbrol 81).





Les jointures des bords frontaux du capot ne sont pas simples à traiter et à rétablir... L'idéal reste une pièce séparée de la couronne.
Mais le bloc moteur est bien aligné après fermeture.

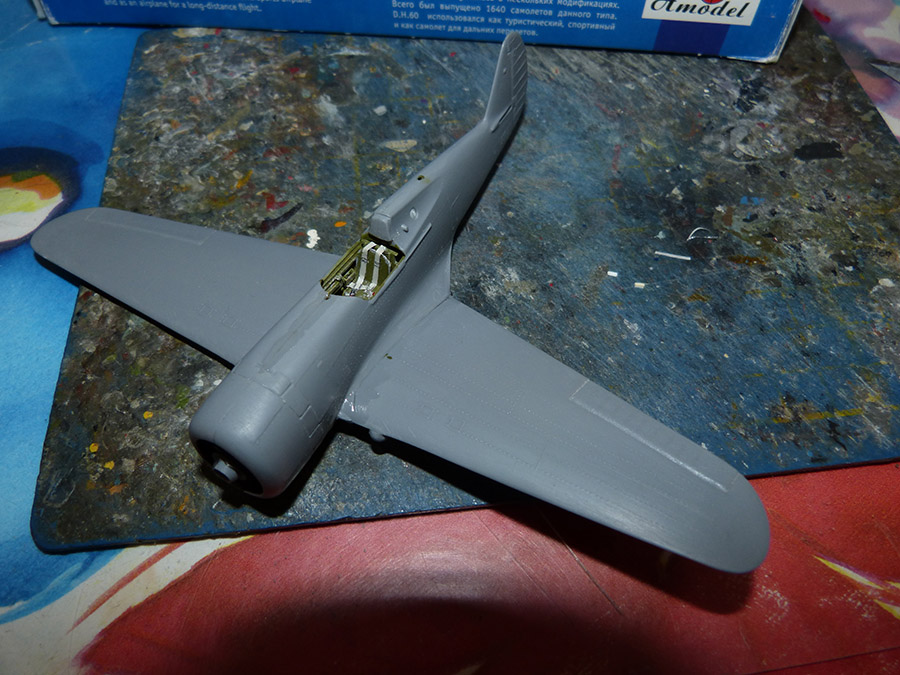

Lors de "la mise en croix" fuselage et voilure principale, le soucis de ce kit reste le dièdre général quasi nul en l'état... il faut donc poncer les épaisseurs des raccords du fuselage pour libérer un peu de jeu et courber davantage par simple pression l'aile en son milieu.
Plusieurs essais à blanc sont nécessaires pour obtenir un léger dièdre positif comme il se doit.
Un élastique est nécessaire pour maintenir ce dièdre rétabli durant tout le séchage de 24H00 ainsi que la jointure du raccord ventral.







Un peu de Cyano permet de reprendre quelques mauvais joints de raccords sous les intrados.
On rétablit ensuite par un léger ponçage la courbe des Karmans.





Attention ensuite à l'alignement général des empennages arrière durant les collages.
L'ensemble des jointures de ce gros oeuvre est finalisé à la paille de fer d'ébéniste.
On bouche aussi sous le ventre le trou de passage du socle de présentation inutile ici et à l'aide d'un morceau de profilé carré Evergreen.



Le capot reçoit aussi à ce stade les 2 armes frontale à aligner selon la documentation sur le sujet ainsi que les 2 échappements inférieurs de chaque côté de la couronne de volets de refroidissement.
Ces pièces, d'aspect assez brut, seront ensuite "nettoyées" après séchage complet.
On referme aussi le logement de la roulette arrière avec la pièce optionnelle prévue...






A suivre...

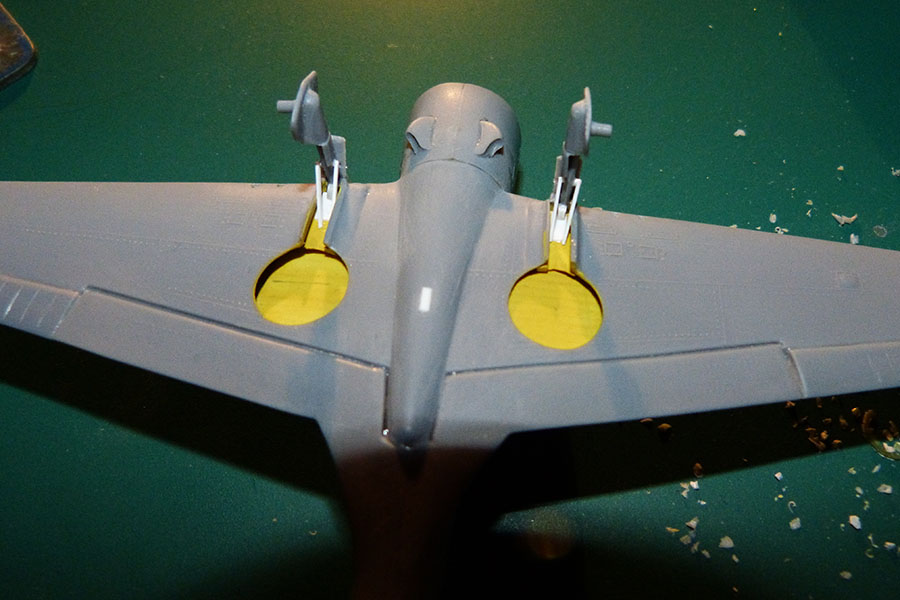

On continue avec les trains d'atterrissage...

Les jambes sont très basiques mais avec les petites trappes à ajouter dessus, on ne voit plus grand chose au final.

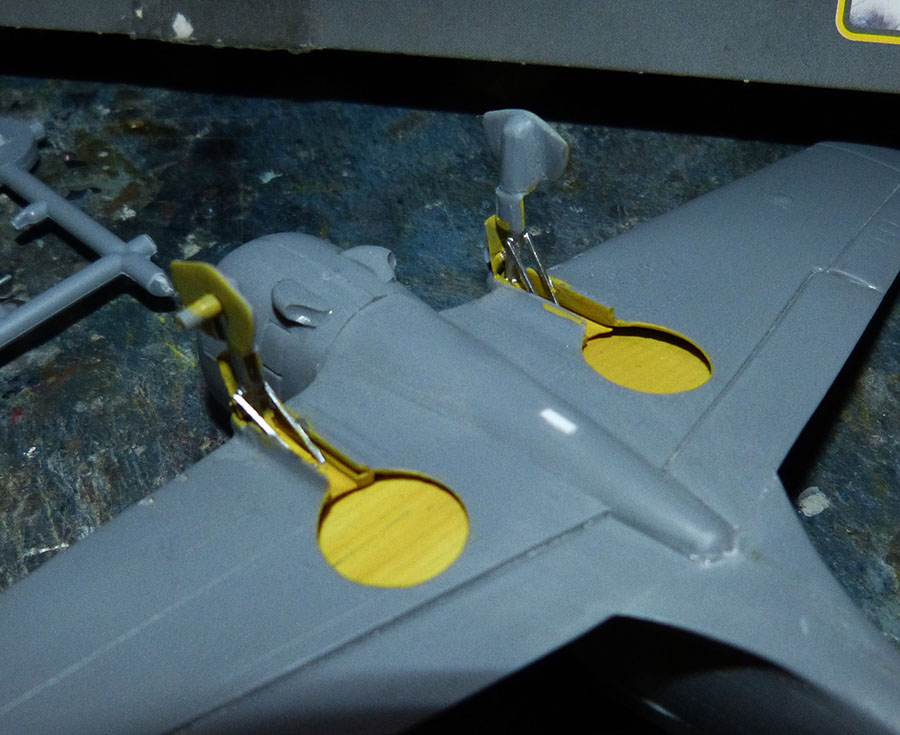

Par contre il faut supprimer la contrefiche fausse et ajouter en profilé rectangulaire 2 tiges de rétraction de chaque côté des jambes.
On complète aussi les bases de chaque train avec un quart de cercle en carte plastique pour simuler l'engrenage de rétraction (la doc s'impose ici pour y voir plus clair...).
En principe il y a aussi des compas d'amortisseurs mais ils restent quasi invisibles derrière les portes.



On affine ensuite les portes de trains de Heller pour les positionner correctement.
Les faces internes sont en Yellow Zinc Chromate avec un jus interior green et les jambes en aluminium.





Les roues sont avantageusement remplacées par des pièces de rabiot plus fidèles à la réalité et évitent ainsi le collage laborieux des demi pièces...
Le flasque externe de la roulette arrière Heller est complété d'une pastille plus volumineuse en profilé rond Evergreen.



Il faut aussi remplacer les mitrailleuses de voilure par du profilé Evergreen et percer plus profondément leurs trous de fixation.



Pour en finir avec le cockpit, on ajoute de chaque côté du tableau de bord les 2 blocs de culasses des armes de capot en section carrée Evergreen et à peindre en Gun Metal sombre.
Les intérieurs des vitrages latéraux sont en interior green.






A suivre...
