Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Page 3 sur 6 Précédent  1, 2, 3, 4, 5, 6  Suivant

Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par cateralp le Dim 28 Aoû 2016 - 17:28

Bonjour

Les feux arrières suite...
Essai de fonctionnement avec des ampoules qui ont mathématiquement parlant un minimum de 40 ans !

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Nettoy15


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Nettoy16

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Plaque15


et les voilà remis à leur place

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Remont16

Toutes les canalisations de freins ont également retrouvé leur place

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Remont17

également canalisation d'essence

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Remont18


Un truc tout con qui aurait dû me prendre 2 minutes la mise en place du joint entre la goulotte du réservoir et la carrosserie ...
 Mais qui m' a pris 2 heures à cause de la goulotte de mon réservoir déformée par le passé .Je pensais que j'arriverai à mettre cette pièce quand même , et bien non j'ai dû re-démonter le réservoir pour jouer du marteau sur cette pu..ain de goulotte

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 27_aou10

Un faisceau électrique tout neuf a été installé


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Remont19


Le connecteur sur l'aile avant a eu ses bornes nettoyées une par une .. Au fond  à gauche le bocal de liquide freins


[url=https://servimg.com/view/19097214/2696]Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Remont23   [/url]

Derrière le compteur tous les contacts des inters d'origine ont été briqués .Il faut vraiment avoir la patience du maquettiste pour faire ce genre de truc .

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Remont22

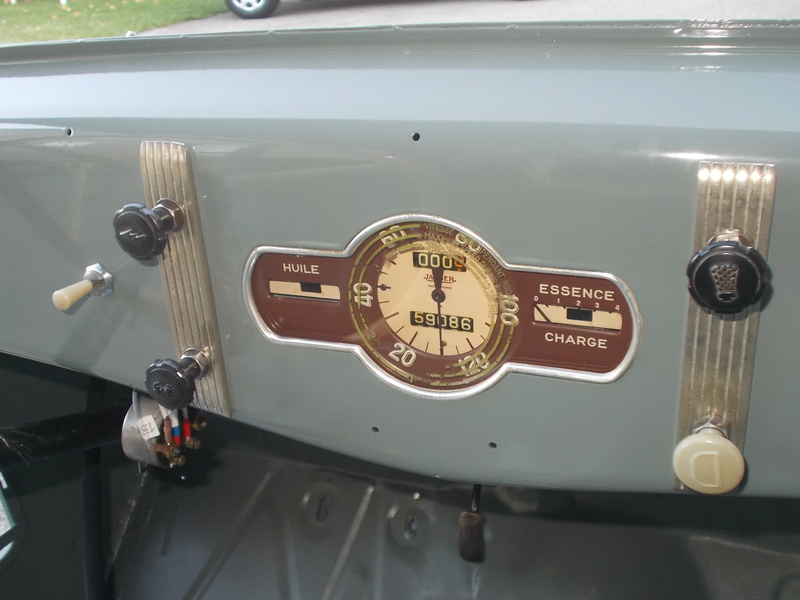

Le tableau de bord avec toutes ces tirettes remontées ( démarreur , feux , starter ,contact ) Toutes ces commandes font maintenant quand on les sollicitent le même bruit qu'il y a 50 ans quand  je jouais avec dans la voiture Very Happy Les trous restant sont ceux prévus pour la fixation de baguettes et du cendrier qui avais été ajouté
Les écritures en rond devant le compteur ne devraient plus être là depuis longtemps ...il est écrit qu'il fallait les effacer après le rodage ce qui n'a jamais été fait

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Cables10

Les câbles de démarreur et de stater étaient cassé comme je voulais conserver les bouton d'époque je les ai réparé avec des câbles et gaines de vélo  ( encore des heures passées juste pour conserver un peu d'histoire et d'authenticité .)

Réparation de la gaine ..

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Rypara12

Réparation de la tirette , j'ai repercé un trou de 2 mm dans  la tige , rentré le câble et soudé à l'étain


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Rypara11

et voilà la tirette avec son câble sont rentrés dans la gaine


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Rypara10

Encore une petite touche de maquettiste dans le compartiment moteur .A droite du support de batterie noir on voit passer le câble de compteur ( on dirait un flexible de douche ! )  D'origine ce flexible frotte sur le support de batterie et sur la peinture ce qui l'abime .Évidemment inacceptable pour un maquettiste alors j’ai ajouté un collier pour le fixer .
Idem à droite de ce flexible il a le ressort de rappel de la pédale de gaz ,d'origine en appui directement sur la peinture de la carrosserie ... donc j'ai ajouté une petite tôle  galvanisée pour protéger .

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Cables11

J'ai tenu à remettre l'isolation d'origine dans l' habitacle derrière le moteur .Le temps chaud de ce mois d'aout m' a permis de le laver à grande eau et de le faire sécher .

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Isolat10

Un peu de menuiserie avec la refabrication d'une garniture intérieure ( qui était une bidouille d'époque )

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Isolat11

Découpage d'une nouvelle planche pour le caisson arrière .Les vis que l'on voit servent à tenir des renforts ...J'ai poussé  le vice jusqu' à récupérer les vis d'origine à les passer à la brosse métallique ( montée sur une perceuse à colonne )

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Refabr10

Voilà où j'en suis ce dimanche 28 aout le compartiment moteur à retrouvé beaucoup de ses éléments , manque encore la colonne de direction , la batterie , le radiateur .

Les vacances sont finies Crying or Very sad les travaux de reconstruction vont maintenant ralentir ...

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Divers10








_________________________________________________________
Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 1_43_h10    Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Bandea13 Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Redzom35  Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Collec23

http://juva4.blogspot.fr/
cateralp
cateralp
Historien du Forum
Historien du Forum

Masculin
Messages : 5079
Date d'inscription : 19/02/2015
Age : 62
Localisation : dans la campagne lyonnaise

http://hellerpassionmaquettes.blogspot.fr/

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par Eric78 le Dim 28 Aoû 2016 - 18:24

Très belle restauration. tiptop
Eric78
Eric78
Expert
Expert

Masculin
Messages : 499
Date d'inscription : 12/04/2015
Age : 60
Localisation : Velizy

http://automaquettisme.pagesperso-orange.fr/

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par Tiger60 le Dim 28 Aoû 2016 - 19:41

tu cartonnes

_________________________________________________________
Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Cid_9010   Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Patchh10    Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Cid_9110  Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Heller11
Tiger60
Tiger60
Admin
Admin

Masculin
Messages : 23636
Date d'inscription : 19/02/2015
Age : 47
Localisation : PICARDIE - Oise (60)

https://heller-forever.forumactif.com

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par pfourneau le Dim 28 Aoû 2016 - 20:13

je suis fan I love you I love you I love you I love you I love you drunken

Pierre
pfourneau
pfourneau
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 206
Date d'inscription : 01/08/2016
Age : 59
Localisation : courchelettes

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par antclé le Dim 28 Aoû 2016 - 21:42

superbe restauration !!! bravo
antclé
antclé
Chef d'équipe
Chef d'équipe

Masculin
Messages : 635
Date d'inscription : 19/02/2015
Age : 59
Localisation : au milieu des vignes du noble-joué !

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par yann le Sam 3 Sep 2016 - 21:34

clap1 MAGNIFIQUE...

_________________________________________________________
Proverbe Breton: quand les mouettes ont pieds il est temps de viré....
Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 348703banniy12
http://marineminiature.e-monsite.com/

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Patchh17      Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Patchh10 Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Cid_9110

yann
yann
Modérateur
Modérateur

Masculin
Messages : 2576
Date d'inscription : 19/02/2015
Age : 54
Localisation : Paris

http://marineminiature.e-monsite.com/

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par Eric le Dim 4 Sep 2016 - 5:52

Bravo. C'est magnifique. Ça paraît simple, mais il y a un travail énorme pour parvenir. Chapeau bas.
Bonne maquette échelle 1.
Eric:D:D:D:D
Eric
Eric
Cadre
Cadre

Masculin
Messages : 6610
Date d'inscription : 18/08/2015
Age : 60
Localisation : six fours les plages

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par cateralp le Dim 4 Sep 2016 - 23:46

Bonsoir

En fait en mécanique moteur pure je ne suis pas bon parce que si j'aime écouter et regarder des beaux moteurs les démonter ou les régler ne me passionne pas .C'est un copain qui m'a réglé et "remis d'équerre" tous les problèmes moteur que j'avais .
C'est sa passion il l'a fait par plaisir ... en remerciements je lui ai offert la maquette d' Alpine A310 Nichimo que j'ai monté en juillet et présenté dans le forum .
Pour le reste je bricole pas mal , mais ou je m'éclate vraiment c'est sur les détails et les finitions .
Du style si l'on regarde de près toutes les vis qui tiennent les plaques d'identification du véhicule sont orientées de la même manière , à l'origine il y avait des petits rivets qui sont maintenant totalement introuvables dans le commerce .
Ces jours derniers j'ai passé du temps à refaire deux petits catadioptres sans valeur mais que je tenais à remettre en place ...parce que je les ai toujours vu sur la voiture .
L'un des deux est un pièce Renault d'époque d'option hormis la rouille il était bien conservé , mais le deuxième un accessoire en tôle mince m'a occupé un bon moment .


Démontage , celui de droite est l'accessoire d'époque non d'origine Renault , la tôle mince et rouillée à cassé en la dépliant un peu .A ce stade la rouille a déjà été grattée la pièce est sous " Frameto" .Pour la petite bande de tôle cassée je n'ai trouvé que la solution de  la colle Araldite pour la refixer

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Divers13







Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Divers12

Séchage de l’apprêt en compagnie des clignotants qui eux aussi ont passés un sale quart d'heure sous ma mini perceuse et mes mini brosses métalliques

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Divers11

Sans commentaires !!

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Divers10

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Dscn0213





Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Dscn0215


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Dscn0214

comme j'ai dû coller la petite partie de tôle cassée après la remise en place de la partie vitrée j'ai dû la protéger pour finir la peinture .
La aussi la bande cache est d'origine maquette ...Tam....

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Dscn0210


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Dscn0211


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Dscn0212



Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Dscn0220




Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Dscn0216



Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Dscn0217

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 19_fev11







Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Dscn0219


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Dscn0218




_________________________________________________________
Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 1_43_h10    Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Bandea13 Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Redzom35  Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Collec23

http://juva4.blogspot.fr/
cateralp
cateralp
Historien du Forum
Historien du Forum

Masculin
Messages : 5079
Date d'inscription : 19/02/2015
Age : 62
Localisation : dans la campagne lyonnaise

http://hellerpassionmaquettes.blogspot.fr/

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par La daurade le Lun 5 Sep 2016 - 9:12

quel travail !!! je suis fan !
La daurade
La daurade
Employé Qualifié de l'usine
Employé Qualifié de l'usine

Masculin
Messages : 168
Date d'inscription : 03/04/2015
Age : 41
Localisation : TOULON

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par JEF37 le Lun 5 Sep 2016 - 15:02

SUPERBE !!!!!

Beaucoup de patience, mais le résultat paye !!!
JEF37
JEF37
Expert
Expert

Masculin
Messages : 5247
Date d'inscription : 02/06/2015
Age : 54
Localisation : Fondettes ( 37 )

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par Virtualrush le Ven 24 Mar 2017 - 21:24

Je ne te connaissais pas cette passion pour la Juva. Tu dois en rêver la nuit de celle-ci.
Bon courage et bravo pour le patrimoine familiale, superbe restauration dans les règles de l'art avec ta touche personnelle.
Virtualrush
Virtualrush
Expert
Expert

Masculin
Messages : 4132
Date d'inscription : 17/03/2016
Age : 57
Localisation : 02220 villesavoye

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par cateralp le Ven 24 Mar 2017 - 22:22

Bonsoir
Je suis bon bricoleur mais piètre vrai mécanicien , où je me fait plaisir c'est avec les détails de finition
Du style de ceux là ...

J'ai passé les ressorts qui tiennent les globes de phares sur la parabole un par un à la brosse métallique montée sur une perceuse à colonne ,

Ou encore toute la visserie qui tient les charnières des portes .C'est des vis à pas ISO  M6 standard , mais le détail c'est que ces vis d'origine ont des têtes différentes des vis modernes pour les têtes rondes , ou une dimension différente pour le passage de la clef pour celles à tête hexagonale ( 9 au lieu de 10 )

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Nettoy10


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Nettoy11



Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Nettoy13


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Nettoy12





Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Nettoy14



J'en ai consommé pas mal de ces brosses métallique !

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Dscn0210


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Garnit10


Cette semaine le carrossier peintre est venu m'aider à remettre les vitres  ( je n'avais rien fait sur la voiture depuis novembre ...)
Sur le pare brise on peu voir des autocollants et décalcomanies d'époque que je tenais à conserver , je n'ai donc pas tenter le diable en essayant de tout remonter tout seul ..

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Repose12





Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Repose10



Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Repose11

_________________________________________________________
Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 1_43_h10    Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Bandea13 Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Redzom35  Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Collec23

http://juva4.blogspot.fr/
cateralp
cateralp
Historien du Forum
Historien du Forum

Masculin
Messages : 5079
Date d'inscription : 19/02/2015
Age : 62
Localisation : dans la campagne lyonnaise

http://hellerpassionmaquettes.blogspot.fr/

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par Virtualrush le Ven 24 Mar 2017 - 22:53

Ce qui prouve qu'elle roulait encore en 75. Superbe restauration avec autant de gout et de passion que pour tes petites.
Virtualrush
Virtualrush
Expert
Expert

Masculin
Messages : 4132
Date d'inscription : 17/03/2016
Age : 57
Localisation : 02220 villesavoye

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par Tiger60 le Dim 26 Mar 2017 - 10:22

genial111

_________________________________________________________
Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Cid_9010   Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Patchh10    Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Cid_9110  Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Heller11
Tiger60
Tiger60
Admin
Admin

Masculin
Messages : 23636
Date d'inscription : 19/02/2015
Age : 47
Localisation : PICARDIE - Oise (60)

https://heller-forever.forumactif.com

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par cateralp le Dim 2 Juil 2017 - 22:14

Bonsoir

Ce weekend j'avais prévu de longue date 3 jours à Magny Cours pour assister au GP de France historique ( Picnic ,camping ..)
Vu la météo capricieuse le rtt de vendredi a finalement servi à travailler sur ma grosse maquette .
Le samedi départ 5 heures arrivée à 8 ...sous la pluie et le vent à Magny Cours .
A 3 heures de l'après midi dégouté par le vent et la pluie direction retour à la maison
Déception Crying or Very sad Crying or Very sad

Donc aujourd’hui maquette ...échelle un pour changer du 1/24 Wink
Ci dessous l'avancement en photos de ces derniers jours
Montage de la ligne d’échappement , de la face avant et de supports de pare choc

Les supports d'échappement avant et après

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Juva_210


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Juva_211



 Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Suppor11


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Suppor10



Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Echapp10


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Echapp13


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Echapp12

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Echapp11



Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Echapp14





Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Echapp15
Remplissage en huile du boitier de direction , avec les moyens du bord ...la patience d'un maquettiste



Avec sa face avant elle commence à ressembler à une Juvaquatre , la remise en place des tubes de renfort dessous un autre jeu de patience pour mettre tous les trous en face!

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Echapp16




Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Echapp19


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Echapp18

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Echapp17

_________________________________________________________
Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 1_43_h10    Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Bandea13 Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Redzom35  Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Collec23

http://juva4.blogspot.fr/
cateralp
cateralp
Historien du Forum
Historien du Forum

Masculin
Messages : 5079
Date d'inscription : 19/02/2015
Age : 62
Localisation : dans la campagne lyonnaise

http://hellerpassionmaquettes.blogspot.fr/

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par Virtualrush le Dim 2 Juil 2017 - 22:17

Elle est neuve ta Juva Gilbert?
Virtualrush
Virtualrush
Expert
Expert

Masculin
Messages : 4132
Date d'inscription : 17/03/2016
Age : 57
Localisation : 02220 villesavoye

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par cateralp le Dim 2 Juil 2017 - 22:50

@Virtualrush a écrit:Elle est neuve ta Juva Gilbert?


Bonsoir

Elle va l'être disons à 80/90% je n'ai pas ouvert la boite de vitesse et pas tout le pont arrière ,  le restant a été entièrement démonté pièce par pièce

La voici en 2009 quand j'ai attaqué le chantier ...qui a été par la suite des années en stand  by

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 P5150210

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Pa050010

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Avant_10

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Bleu_y10

 Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 30_mai11

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 30_mai10

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Pa110110

_________________________________________________________
Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 1_43_h10    Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Bandea13 Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Redzom35  Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Collec23

http://juva4.blogspot.fr/
cateralp
cateralp
Historien du Forum
Historien du Forum

Masculin
Messages : 5079
Date d'inscription : 19/02/2015
Age : 62
Localisation : dans la campagne lyonnaise

http://hellerpassionmaquettes.blogspot.fr/

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par JEF37 le Dim 2 Juil 2017 - 22:57

Bravo Gilbert, que de belles avancées..

c'est un écrou Nylstop sur la vis qui retient les deux tubes, devant la lame de suspension AV ?

Si oui, n'est-il pas à l'envers ?
JEF37
JEF37
Expert
Expert

Masculin
Messages : 5247
Date d'inscription : 02/06/2015
Age : 54
Localisation : Fondettes ( 37 )

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par cateralp le Dim 2 Juil 2017 - 23:06

@JEF37 a écrit:Bravo Gilbert, que de belles avancées..

c'est un écrou Nylstop sur la vis qui retient les deux tubes, devant la lame de suspension AV ?

Si oui, n'est-il pas à l'envers ?

Bonsoir Jeff

Non c'est un écrou normal qui écrase une rondelle grower  ( visserie inox récupérée au boulot ...dans la poubelle à ferraille , visserie fournie avec des compresseurs et non utilisée )

C'est vrai qu'en photo on dirait un nylstop à l'envers .

_________________________________________________________
Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 1_43_h10    Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Bandea13 Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Redzom35  Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Collec23

http://juva4.blogspot.fr/
cateralp
cateralp
Historien du Forum
Historien du Forum

Masculin
Messages : 5079
Date d'inscription : 19/02/2015
Age : 62
Localisation : dans la campagne lyonnaise

http://hellerpassionmaquettes.blogspot.fr/

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par Virtualrush le Dim 2 Juil 2017 - 23:44

Elle revient de loin celle-ci.

Bravo et bon courage pour la suite mais le plus dur est fait je crois.
Virtualrush
Virtualrush
Expert
Expert

Masculin
Messages : 4132
Date d'inscription : 17/03/2016
Age : 57
Localisation : 02220 villesavoye

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par Eric le Dim 2 Juil 2017 - 23:47

Bonsoir Gilbert.
Une nouvelle fois bravo pour ton super boulot. C'est magnifique.
A plus.
Bonne maquette échelle 1.
Eric  Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy
Eric
Eric
Cadre
Cadre

Masculin
Messages : 6610
Date d'inscription : 18/08/2015
Age : 60
Localisation : six fours les plages

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par JEF37 le Lun 3 Juil 2017 - 0:06

@cateralp a écrit:
@JEF37 a écrit:Bravo Gilbert, que de belles avancées..

c'est un écrou Nylstop sur la vis qui retient les deux tubes, devant la lame de suspension AV ?

Si oui, n'est-il pas à l'envers ?

Bonsoir Jeff

Non c'est un écrou normal qui écrase une rondelle grower  ( visserie inox récupérée au boulot ...dans la poubelle à ferraille , visserie fournie avec des compresseurs et non utilisée )

C'est vrai qu'en photo on dirait un nylstop à l'envers .

merci Gilbert de ta réponse , il est vrai que l'image est trompeuse .
JEF37
JEF37
Expert
Expert

Masculin
Messages : 5247
Date d'inscription : 02/06/2015
Age : 54
Localisation : Fondettes ( 37 )

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par paul-m le Lun 3 Juil 2017 - 9:34

Je vient de lire tout le post. Quel travail. demon6
paul-m
paul-m
Expert
Expert

Masculin
Messages : 3018
Date d'inscription : 29/12/2016
Localisation : vendée

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par Dudu 27 le Lun 3 Juil 2017 - 11:24

Salut Gilbert, je découvre ta remise en état de cette Juva,c'est un travail de titan , avec la même qualité  que celle que tu apportes à tes maquettes .Bravo et bonne continuation pour ce qui reste à effectuer
Dudu 27
Dudu 27
Expert
Expert

Masculin
Messages : 805
Date d'inscription : 19/03/2017
Age : 69
Localisation : evreux

Revenir en haut Aller en bas

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Empty Re: Mon montage à l'echelle 1 , Renault Juvaquatre 1954

Message par cateralp le Sam 15 Juil 2017 - 14:00

Bonjour

Hier 14 juillet je lui ai remis ces gros yeux globuleux
Les phares évidemment ont été entièrement restaurés , cuvelage re-chromé , l'arrière du cuvelage repeint pour approcher le vernis d'origine, les ressorts  décapés et repeint un par un , bref du fignolage de maquettiste

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Remont17





Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Remont10


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Remont11



Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Remont15


Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Remont16

Reste les supports d'ampoules à nettoyer à fond , la patte qui tient le radiateur à la calandre était absente , je l'ai refaite dans un morceau de cornière à placo  plâtre . Le bouchon de radiateur ne tenait plus ,un spécialiste du radiateur m'a adapté un morceau de fixation et un bouchon plus moderne .J'ai fait une bidouille avec le dessus de l'ancien bouchon ...pour que cela ne voit pas .




Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Remont14

A mon grand désespoir je n'ai pas trouvé de pneus en dimension d'origine " fabriqué en France "



Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Remont12
La semaine prochaine le mariage entre les pneus et les jantes est prévu

Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Remont13
Un truc que je pensais faire en trente seconde et qui m'a bien pris la tête la repose de la baguette de calandre
Cette baguette n'est pas parfaite ( au yeux d'un maquettiste Wink Wink , homme jamais satisfait pas définition !!) mais elle revient de bien loin elle était bien abimé le carrossier a fait des merveilles et le chromeur le restant .


Dernière édition par cateralp le Dim 16 Juil 2017 - 8:33, édité 1 fois

_________________________________________________________
Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 1_43_h10    Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Bandea13 Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Redzom35  Mon montage à l'echelle 1 ,  Renault Juvaquatre 1954 - Page 3 Collec23

http://juva4.blogspot.fr/
cateralp
cateralp
Historien du Forum
Historien du Forum

Masculin
Messages : 5079
Date d'inscription : 19/02/2015
Age : 62
Localisation : dans la campagne lyonnaise

http://hellerpassionmaquettes.blogspot.fr/

Revenir en haut Aller en bas

Page 3 sur 6 Précédent  1, 2, 3, 4, 5, 6  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
