Cuirassé STRASBOURG 1/400ème Réf 81082

+23
dakota59
artif-68
phoscar
JLT-93
VMD-25
dracir
Soclakit86
32Dundee
pfourneau
jpj1/35
Jacques
Gilles
jean-chris
quigon jinn
bcykenoby
papylolo
Anthony76
DAGORNSON
Tiger60
pat68
Kanaelle
JEF37
Kurogane
27 participants

Page 5 sur 5 Précédent  1, 2, 3, 4, 5

Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par Kurogane Lun 20 Fév 2017 - 20:09

La suite  avec :

1/ Finitions de la coque : Suite de la peinture de la coque avec le passage du faux col à mazout (ligne noire de flottaison) effectuée au pinceau en noir mat et à la bande cache Tamiya.
Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb10

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb11

2/ Derniers collages : Après séchage complet, la bande cache est enlevée avec un beau rendu bien rectiligne. Très peu de retouches sont à prévoir.
On termine aussi la patine des superstructures et on commence à traiter les hublots au Kristal Klear.
On passe ensuite à l'installation des canaux et chaloupes de sauvetages sur leurs bers en commençant par ceux qui se trouvent entre la tour et la cheminée. Toutes ces pièces sont collées au Kristal Klear pour éviter toutes traces de collage par la suite.

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb13

On colle ensuite, à ce stade, les tourelles terminées avec un axe un peu décentré pour pour donner un peu plus de vie au modèle.
Il faut ensuite, au vu de quelques photos, compléter un détail non figuré sur la base Heller, à savoir un système de lanternes signalétiques de sabords au niveau de l'un des balcons de la tour. Ce système très simple consiste à ajouter une plaque et l'ampoule cylindrique en coin (carte plastique et profilé rond Evergreen). Toute la face extérieure est en noir mat avec l'ampoule en rouge côté Bâbord et vert pour Tribord.
Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb12

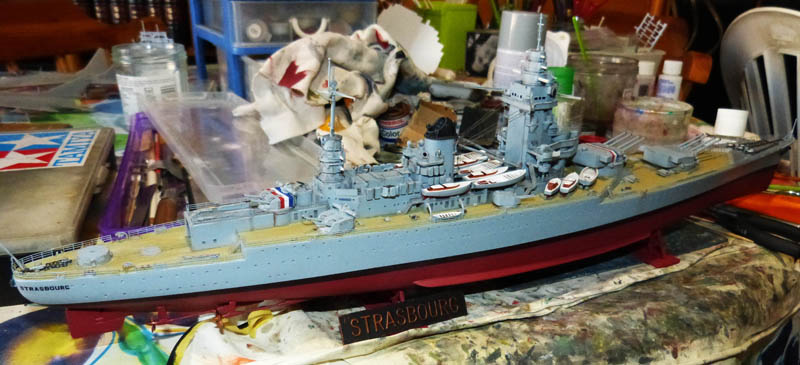

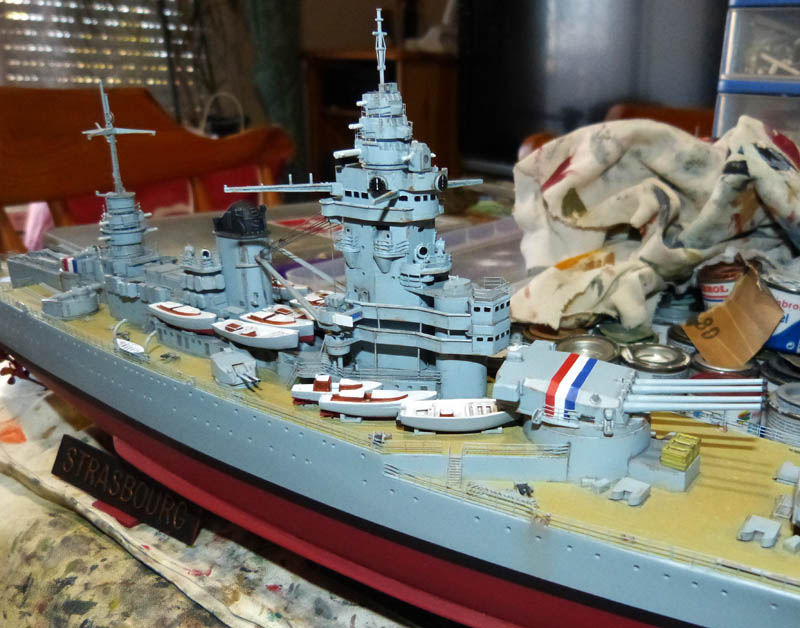

3/ Finitions des détails de peinture :
Il faut achever à ce stade, toutes les finitions de peinture et de patine. Les têtes de cabestans des chaines d'ancres sont en blanc, de même que les axes horizontaux des tours... détail observé sur plusieurs photos de la période du navire étudié ici.
On n'oublie pas non plus le panonceau nominatif de la maquette, classique des modèles navales Heller et aux lettres moulées en relief, ce qui facilitent grandement la peinture en teinte cuivre sur fond noir. Quelques "éclats" de métal sont ajoutés au pinceau fin sur les rebords de la pièce.
Le final consiste à ajouter quelques jus sur les parties blanches des chaloupes de sauvetage ainsi que des traces de rouille sur les bittes d'amarrage sur la coque et au niveau des ancres.
On termine les décalques avec les inscriptions "Strasbourg" sur l'arrière de la coque. Les motifs sont fournis en option en noir et en blanc mais les photos de cette période les donnent plutôt sombres donc noirs...
Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb14

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb15

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb16

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb17

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb18

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb19

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb20

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb21

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb22

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb23

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb24

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb25

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb26

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb27

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb29


Reste à fabriquer un grand drapeau pour l'arrière... celui des décalques Heller paraît trop petit. Il sera confectionné en feuille plastique fine.
La touche finale consistera aussi à ajouter quelques câblages en étiré entre les mats et la tour...
Bientôt le final, donc...

A suivre...

_________________________________________________________
Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Logoja13Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Patchh10
Kurogane
Kurogane
Modérateur
Modérateur

Masculin
Messages : 2282
Date d'inscription : 26/02/2015
Age : 58
Localisation : F-Essonne

http://crea-abernhard.com/

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par Tiger60 Lun 20 Fév 2017 - 20:42

tu cartonnes

_________________________________________________________
Laurent VILLANUEVA

      Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 U1168118 Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 200Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 200  Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Patch_13
Tiger60
Tiger60
Admin
Admin

Masculin
Messages : 29777
Date d'inscription : 19/02/2015
Age : 50
Localisation : F - Oise (60)

https://heller-forever.forumactif.com

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par dakota59 Lun 20 Fév 2017 - 21:10

sublime tu cartonnes tu cartonnes tu cartonnes
dakota59
dakota59
Expert
Expert

Masculin
Messages : 3097
Date d'inscription : 24/10/2016
Age : 60
Localisation : F-halluin 59250

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par Kanaelle Lun 20 Fév 2017 - 22:15

Chapeau !! cheers

A+
Kanaelle
Kanaelle
Kanaelle
Expert
Expert

Féminin
Messages : 116
Date d'inscription : 18/03/2016
Age : 58
Localisation : Alsace

http://1-72.forumgratuit.org/

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par JEF37 Lun 20 Fév 2017 - 22:57

Beau montage..

Pour ton drapeau, pourquoi en feuille plastique ?

Sur de l'étain de bouteille, ça permet de le froisser à souhait .
JEF37
JEF37
Expert
Expert

Masculin
Messages : 9178
Date d'inscription : 02/06/2015
Age : 57
Localisation : F-Fondettes ( 37 )

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par hellerman85 Mar 21 Fév 2017 - 9:35

JEF 37: un grand merçi pour l'info sur l'étain de bouteille, c'est une très bonne idée pour réaliser des pavillons français.
Je prend.
Kurogan: bravo pour votre montage c'est très très propre,du travail de pro et comme je le disais à François (auguste35), mesdames et messieurs les juges, je vous souhaite bien du plaisir pour vos jugement ça ne sera pas facile.
hellerman85 (Thierry)
hellerman85
hellerman85
Expert
Expert

Masculin
Messages : 1739
Date d'inscription : 09/08/2015
Age : 70
Localisation : LA VERRIE 85130

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par starfan Mar 21 Fév 2017 - 10:10

hellerman85 a écrit:JEF 37: un grand merçi pour l'info sur l'étain de bouteille, c'est une très bonne idée pour réaliser des pavillons français.
Je prend.
Kurogan: bravo pour votre montage c'est très très propre,du travail de pro et comme je le disais à François (auguste35), mesdames et messieurs les juges, je vous souhaite bien du plaisir pour vos jugement ça ne sera pas facile.
hellerman85 (Thierry)
j'en ai mal au crane :suspect:


:lol: :lol: :lol: :lol: :lol: :lol:
starfan
starfan
Expert
Expert

Masculin
Messages : 664
Date d'inscription : 09/04/2015
Age : 61
Localisation : vincennes

http://starfan.free.fr

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par JEF37 Mar 21 Fév 2017 - 11:02

hellerman85 a écrit:JEF 37: un grand merçi pour l'info sur l'étain de bouteille, c'est une très bonne idée pour réaliser des pavillons français.
De rien, c'est une astuce que m'a donné un copain , le but des forums est de partager sinon on reste dans son coin..
JEF37
JEF37
Expert
Expert

Masculin
Messages : 9178
Date d'inscription : 02/06/2015
Age : 57
Localisation : F-Fondettes ( 37 )

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par pat68 Mar 21 Fév 2017 - 15:09

Superbe montage tout en finesse. La drome d'embarcation est magnifique. Bravo.

@JEF37: Pour l'étain de bouteille, il se présente sous quelle forme? rouleaux genre papier alu? Et où peut-on le trouver (dans les bricocastomerlin sourire)  ? Merci pour l'info, je ne connaissais pas.

Patrick
pat68
pat68
Expert
Expert

Masculin
Messages : 439
Date d'inscription : 27/02/2015
Age : 55
Localisation : froeningen

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par Jacques Mar 21 Fév 2017 - 15:21

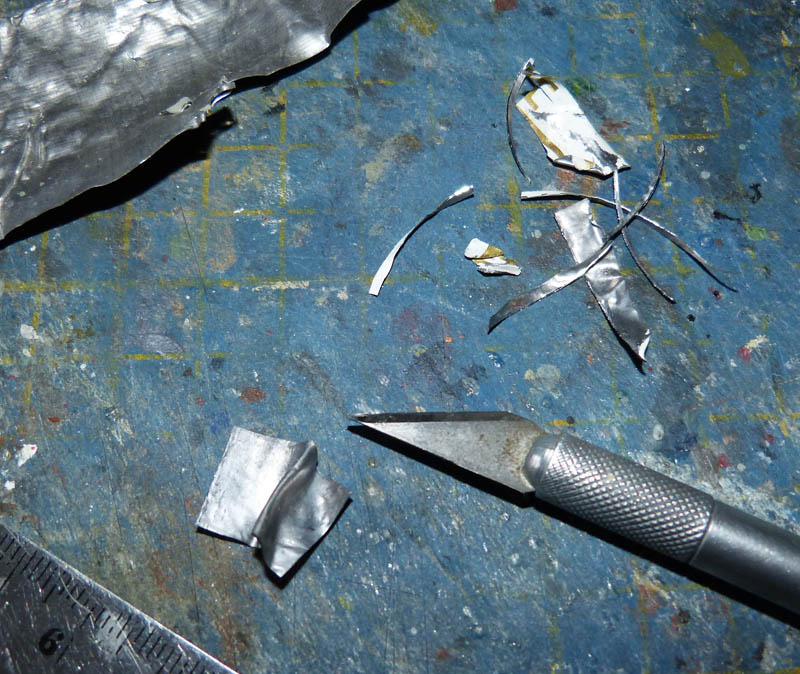

Pour l étain, c est tout simplement ce qui entoure une bonne bouteille de vin ...
Au départ ce sont les figuriniste essentiellement qui l utilisaient pour faire l harnachement des chevaux et des baudriers ... Après les utilisations sont multiples ...

_________________________________________________________
Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 33160
Date d'inscription : 21/02/2015
Age : 62
Localisation : F-AIX LES BAINS

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par yann Mar 21 Fév 2017 - 16:06

Magnifique  clap1
yann
yann
Expert
Expert

Masculin
Messages : 2770
Date d'inscription : 19/02/2015
Age : 58
Localisation : F-Paris

http://marineminiature.e-monsite.com/

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par hellerman85 Mar 21 Fév 2017 - 21:05

Pat 68:
 quand tu fera péter le champagne pour ton Colbert, tu gardera la feuille d'étain autour du bouchon.
hellerman85
hellerman85
hellerman85
Expert
Expert

Masculin
Messages : 1739
Date d'inscription : 09/08/2015
Age : 70
Localisation : LA VERRIE 85130

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par Kurogane Sam 25 Fév 2017 - 23:24

Suite et les dernières touches au montage...

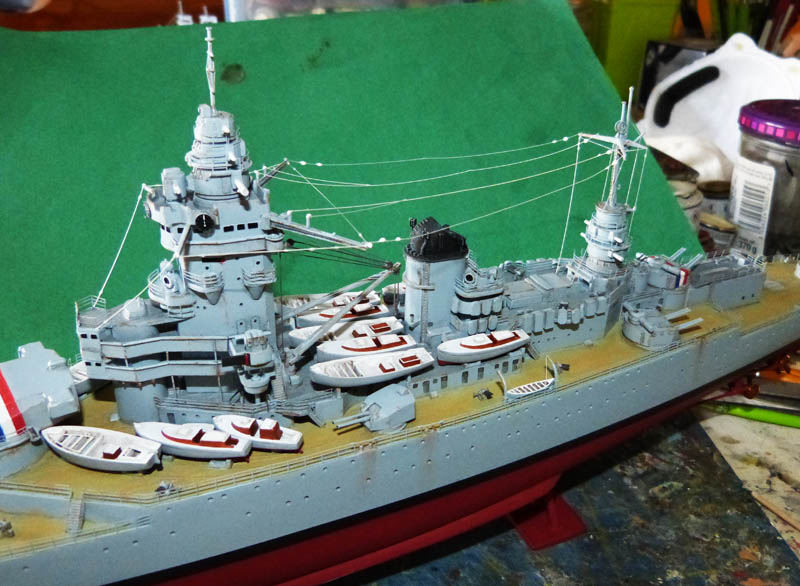

1/ Pose des haubans et câbles d'antennes entre les mats de la tour et le mat arrière d'après diverses photos d'époque du navire.
Les sections les plus longues doivent être légèrement retendues avec le manche en métal chauffé à la flamme d'une bougie. Ces câbles doivent toutefois rester détendus comme dans la réalité.
Ce travail s'effectue avec des sections d'étirés fins collées au Kristal Klear. Les isolateurs et poulies sont réalisés avec des gouttes de Kristal Klear.
Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb30

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb31

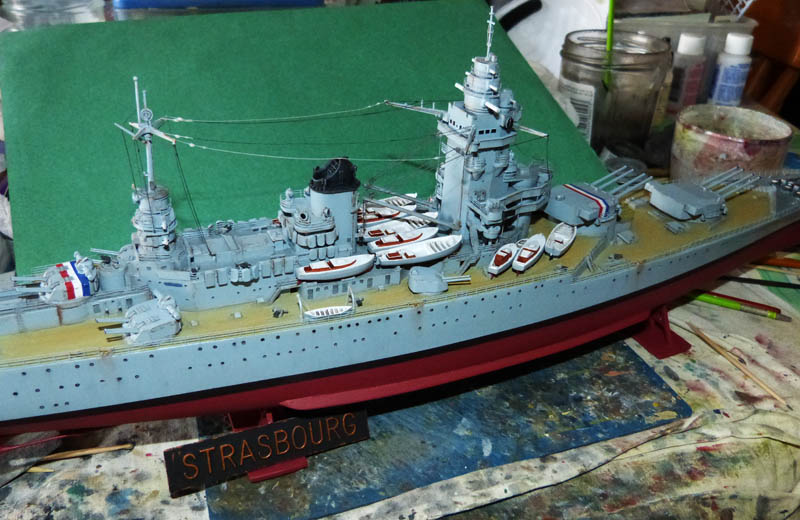

2/ Tous ces câbles seront ensuite peints en gris foncé plus ou moins dilué au pinceau fin.
On passe ensuite au rendu final des hublots de la coque qu'il faut remplir chacun d'un jus noir au pinceau fin. Travail un peu long mais nécessaire et qui achève la patine légère de la coque.
Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb32

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb33

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb34

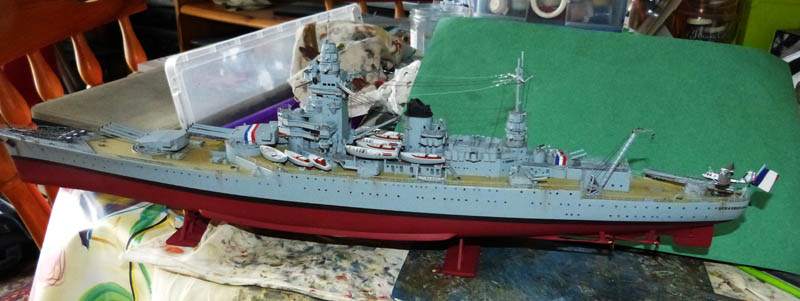

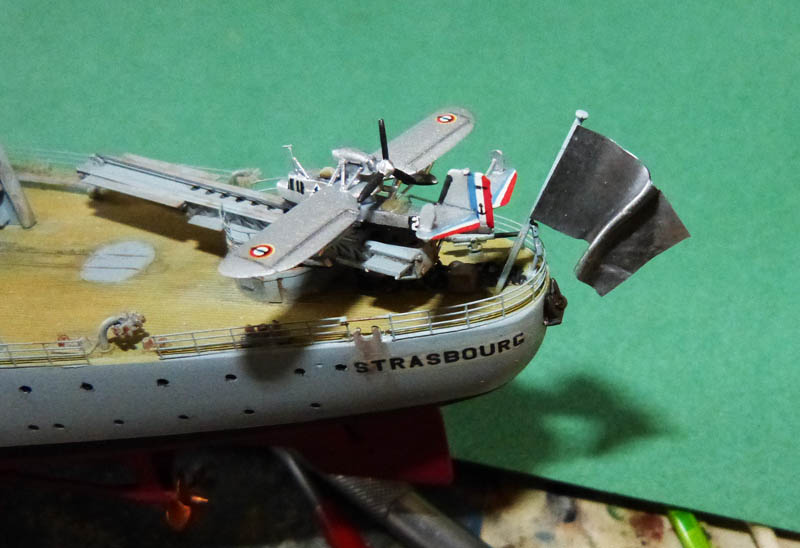

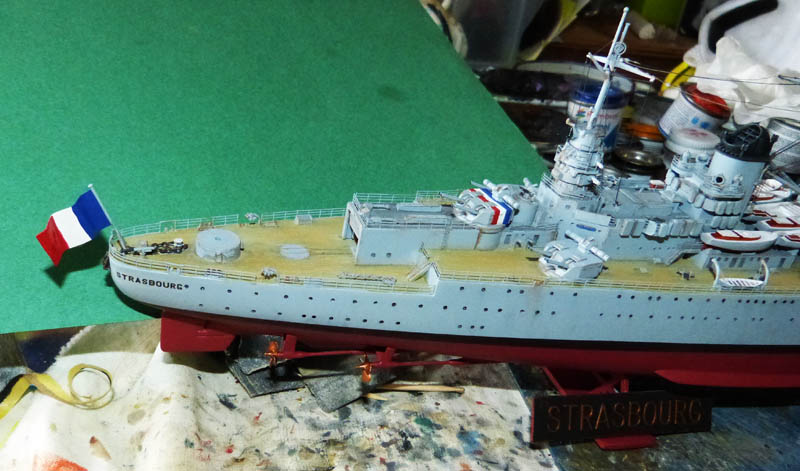

3/ On termine enfin le tout avec le drapeau de poupe en feuille plastique tordue et peinte ainsi que les derniers collages de la catapulte de l'hydravion et sa grue de manutention.
Les 2 éléments sont fixés en position orientée pour apporter du dynamisme à la maquette.
Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb35

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb36

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb37

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb38

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb39

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb40

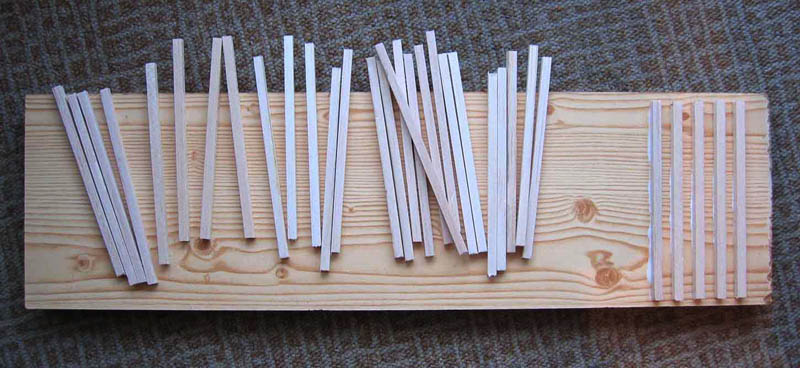

4/ Pour finir, et par souci de présentation, j'ai "bricolé" un socle de bois rappelant le fond d'un bassin de maintenance réalisé avec les baguettes carré en Balsa sur une planche de bois et collées à la colle blanche.
Le tout est ensuite peint en brun rouge Acajou.
Cette base servira en outre de support pour des séances de photos d'autres modèles navals.
Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb41

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb42


Demain, je posterai le final et ses dernières photos de présentation.

_________________________________________________________
Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Logoja13Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Patchh10
Kurogane
Kurogane
Modérateur
Modérateur

Masculin
Messages : 2282
Date d'inscription : 26/02/2015
Age : 58
Localisation : F-Essonne

http://crea-abernhard.com/

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par Kanaelle Dim 26 Fév 2017 - 9:48

:shock: Superbe !! demon6

Sympa l'idée du socle ! aime

A+
Kanaelle
Kanaelle
Kanaelle
Expert
Expert

Féminin
Messages : 116
Date d'inscription : 18/03/2016
Age : 58
Localisation : Alsace

http://1-72.forumgratuit.org/

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par Gilles Dim 26 Fév 2017 - 10:35

Superbe !
Gilles
Gilles
Expert
Expert

Masculin
Messages : 737
Date d'inscription : 08/04/2016
Age : 60
Localisation : gard

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par Kurogane Dim 26 Fév 2017 - 12:19

Voilà... suite et FINAL aujourd'hui avec les dernières retouches...

1/ J'ai décidé au dernier moment de reprendre complètement le drapeau de poupe, pas assez réaliste à mon goût, et le refaire en feuille d'étain pliable à souhaits et collé à la Cyano sur le petit mat.
Sa peinture est effectuée dans la foulée bande après bande en commençant par le bleu (Humbrol 25) puis le blanc (H 130) et enfin le rouge (H 153), le tout à main levée en suivant les plis.
Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb43

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb44

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb45

2/ Les dernières peintures des câbles d'antennes en gris foncé étant terminées, le modèle est installé sur son socle pour la séance photos du final.
Pour résumer, ce fut un plaisir de monter et de détailler ce modèle de l'un des fleurons de "la Royale".
Le lot de photos finales sera visible dans un post à part, comme prévu dans le règlement du concours.
Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb46

Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Strasb47

_________________________________________________________
Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Logoja13Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Patchh10
Kurogane
Kurogane
Modérateur
Modérateur

Masculin
Messages : 2282
Date d'inscription : 26/02/2015
Age : 58
Localisation : F-Essonne

http://crea-abernhard.com/

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par Gilles Dim 26 Fév 2017 - 13:18

Encore une riche idée, l'étain super !!!
Gilles
Gilles
Expert
Expert

Masculin
Messages : 737
Date d'inscription : 08/04/2016
Age : 60
Localisation : gard

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par Jacques Dim 26 Fév 2017 - 13:21

Un beau final ...

_________________________________________________________
Cuirassé STRASBOURG 1/400ème Réf 81082  - Page 5 Cid_3810
Jacques
Jacques
Modérateur
Modérateur

Masculin
Messages : 33160
Date d'inscription : 21/02/2015
Age : 62
Localisation : F-AIX LES BAINS

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par hellerman85 Lun 27 Fév 2017 - 10:09

Très très belle pièce, bien détaillé et vraiment superbe, j'ai moi aussi enregistré la fabrication des pavillons avec de l'étain, merçi à JEF37 le rendu du pavillon est impeccable.
Toutes mes félicitations et M..... pour le concours.
hellerman85 (thierry).
hellerman85
hellerman85
Expert
Expert

Masculin
Messages : 1739
Date d'inscription : 09/08/2015
Age : 70
Localisation : LA VERRIE 85130

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par pifoux Lun 27 Fév 2017 - 13:12

Très joli
pifoux
pifoux
Historien du Forum
Historien du Forum

Masculin
Messages : 4054
Date d'inscription : 20/02/2015
Age : 74
Localisation : montpellier

Revenir en haut Aller en bas

TERMINE Re: Cuirassé STRASBOURG 1/400ème Réf 81082

Message par Kanaelle Mer 1 Mar 2017 - 23:22

Très joli final ! cheers

clap1

A+
Kanaelle
Kanaelle
Kanaelle
Expert
Expert

Féminin
Messages : 116
Date d'inscription : 18/03/2016
Age : 58
Localisation : Alsace

http://1-72.forumgratuit.org/

Revenir en haut Aller en bas

Page 5 sur 5 Précédent  1, 2, 3, 4, 5

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
